Подключение реле давления для автоматизации работы и защиты насосов

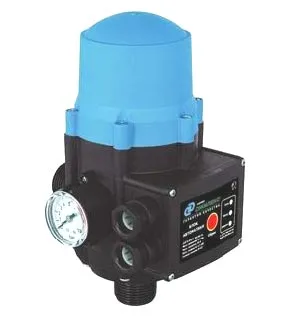

Блок автоматики для насосов

Предлагаем к продаже современные блоки автоматики для насосов производства фирмы Джилекс. Перед тем как купить автоматическое устройство, предлагаем ознакомится с его характеристиками.

Подключение автоматики насоса через реле давления позволяет автоматизировать функционирование электронасоса, пуская его в работу при понижении давления (при открытии крана) и прекращая подачу при прекращении потока воды в системе водоснабжения (при закрытии крана).

Блок автоматики предназначен для перекачки чистой воды, не содержащей твердых частиц. При наличии твердых частиц необходима установка фильтра на входе в блок автоматики. Наличие манометра обеспечивает визуальный контроль давления в системе водоснабжения.

Принцип действия

Блок автоматики запускает электронасос в течение 20-25 секунд, после подсоединения к питающей сети. Последующие запуски электронасоса происходят при достижении стартового давления, под воздействием открытия крана. В отличие от систем с реле давлением-баком, условие остановки электронасоса не диктуется достижением определенного давления в системе, а определяется понижением потока до минимальных значений. Как только блок автоматики определяет данное условие, он производит остановку электронасоса с задержкой в интервале 7+15 секунд, логика хронометрирования направлена на сокращение частоты срабатывания электронасоса в условиях низкого потока.

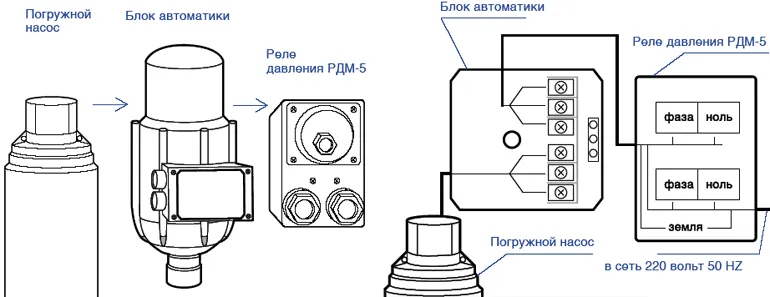

Блок автоматики может использоваться совместно с реле давления РДМ-5

Монтаж

1. Манометр может быть вмонтирован на одной из двух сторон блока автоматики, при помощи кольцевого уплотнения и двух крепежных винтов. Выбрав удобное расположение манометра, с противоположной стороны заглушите отверстие при помощи винта без использования какого-либо уплотнения. Установите блок автоматики строго в вертикальном положении в любой точке, расположенной между подачей насоса и первой точкой водоразбора (кран) таким образом, чтобы входное отверстие (наружная резьба 1″) соединялось с направлением выхода потока воды из насоса, а боковое выходное отверстие (наружная резьба 1″) соответствовало направлению потока в трубопроводе. Удостовериться в полной герметичности гидравлических соединений. В случае использования электронасоса с максимальным давлением свыше 10 бар необходимо установить редуктор давления на входе в блок автоматики.

2.Для электрического подсоединения придерживайтесь схемы, приведенной на кожухе монтажной платы. При использовании блока автоматики с трехфазным или однофазным электронасосами у которых коммутируемый ток свыше 10 А используйте электромагнитный пускатель. Необходимо использовать электрокабель с термической стойкостью не ниже 99° С.

3. Стартовое давление срабатывания настроено на 1,5 атм., что является оптимальным значением для большинства случаев использования. Это значение может быть изменено с помощью регулировочного винта, расположенного на верхней части блока автоматики с маркировкой «+» и «-».

Запуск блока автоматики

ВНИМАНИЕ: В случае, если уровень заливаемой воды ниже уровня на котором установлен насос, следует в обязательном порядке использовать донный обратный клапан на всасывающей трубе.

1. Перед запуском в действие полностью заполнить водой всасывающую трубу и электронасос и запустить последний, тем самым дав питание блоку автоматики «СЕТЬ». После остановки электронасоса открыть кран, расположенный в самой верхней точке.

2. Установка правильная, если электронасос работает непрерывно, и на выходе из крана регулярный поток воды. В случае отсутствия потока воды, можно продлить работу электронасоса держа нажатой кнопку «СБРОС», в течение промежутка, превышающего время хронометража блока автоматики. Если же и в этом случае поток отсутствует, следует отключить питание электронасоса, и повторить процедуру, начиная с п. 1.

Защита от сухого кода

Красный индикатор «ЗАЩИТА» загорается с выключением электронасоса, сигнализируя об опасности сухого хода. После того как удостоверитесь, что всасывающая магистраль заполнена водой, запустите электронасос нажав кнопку «СБРОС».

Технические характеристики

Напряжение — 230-240 В 50/60 Гц
Максимальный коммутируемый ток — 10 (6) А
Стартовое давление — 1,5+3,5 атм.
Максимальная поток воды — 80 л/мин
Максимально допустимое давление — 10 атм.
Максимальная температура воды — 60° С
Присоединительные размеры — 1″
Степень защиты — 1Р65

ВНИМАНИЕ:
Обратный клапан, расположенный между электронасосом и блоком автоматики, а также после блока автоматики может быть причиной некорректной работы самого блока автоматики.
Регулировка стартового давления должна проводиться компетентным персоналом с соблюдением всех норм безопасности.
Данная операция направлена на изменение стартового давления включения электронасоса.
Давление отключения блока автоматики не регулируется, и соответствует максимальному давлению создаваемого электронасосом.

Другая продукция Джилекс: погружные водяные Качок, дренажные Дренажник, скважинные Водомет, насосы-автоматы Джамбо, системы водоснабжения Водомет-Дом, система водоснабжения Частотник, гидроаккумуляторы для воды, турбо-аэратор Волна, оголовки скважинные, реле давления РДМ, трубы ПНД.

Как повысить давление включения насосной станции?

Для повышения давления включения насосной станции можно предпринять следующие меры:

1. Проверить и, при необходимости, отрегулировать давление в баке насосной станции. Если давление в баке ниже определенного уровня, то насос начинает работать на нижней границе своей мощности, что приводит к низкому давлению. Давление в баке можно проверить манометром, который обычно находится на корпусе насосной станции.

2. Проверить фильтр на входе в насосную станцию. Если фильтр засорен, то насосу будет труднее всасывать воду, что приводит к снижению давления. Рекомендуется очистить или заменить фильтр, если это необходимо.

3. Проверить наличие утечек в системе водоснабжения. Если в системе есть утечки, то давление в ней может снижаться. Необходимо проверить все трубы и фитинги на наличие течей и устранить их.

4. Проверить настройки реле давления на насосной станции. Реле давления отвечает за включение и выключение насоса при определенном давлении в системе. Если реле давления настроено неправильно, то это может приводить к снижению давления. Рекомендуется проверить настройки реле давления и при необходимости отрегулировать их.

5. Проверить насос на предмет износа. Если насос сильно изношен, то это может приводить к снижению его мощности и, как следствие, к снижению давления в системе. Если насос изношен, то его нужно заменить.

6. Увеличить диаметр труб в системе. Если трубы в системе слишком узкие, то это может приводить к снижению давления. Увеличение диаметра труб может помочь увеличить давление в системе.

Если вы не уверены в своих способностях, лучше обратиться к специалисту для диагностики и устранения проблемы.
