Подключение варочной панели Bosch к электросети 220В и 380В — пошаговая инструкция

Подключение индукционной варочной панели

Индукционная варочная поверхность (или панель) представляет собой сложное бытовое устройство, разработанное для замены традиционной кухонной плиты. При приобретении такого аппарата важно ознакомиться с процедурой правильной установки и подключения индукционной варочной панели к электросети. Если вас интересует вопрос подключения варочной панели от Bosch, то правильное выполнение этой процедуры также имеет важное значение для обеспечения безопасной и эффективной работы.

Принцип действия индукционных панелей

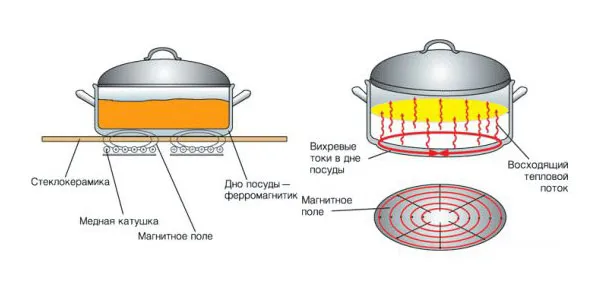

Индукционная поверхность являет собой обычную керамическую панель с размещенными внутри индукционными катушками. В каждой из этих катушек при включении возникает электромагнитное поле, которое вызывает движение молекул в дне посуды, установленной на панели. При этом большая скорость молекул генерирует тепло, которое и используется для приготовления пищи. Если снять посуду с варочной панели, то движение молекул в ее дне прекращается.

Индукционная поверхность любого производителя (AEG, Hansa, Gorenje и др.) должна быть подключена к отдельной линии домашней электропроводки, которую необходимо вести непосредственно от распределительного щита и специально ставить автомат. Заканчиваться эта линия должна розеткой с заземляющим контактом, рассчитанной на силу тока от 32 до 40 А. Расстояние от пола до розетки должно быть меньше 0,9 м.

Важно! Для подключения поверхности с индукцией запрещается использование имеющихся розеток, электрический кабель к которым подведен от кухонной распределительной коробки.

Перед установкой индукционной панели и подключением ее к сети электропитания необходимо определить:

• место ее размещения:
• схему подключения;
• комплект поставки.

Требования к месту монтажа варочной панели

Прежде чем приобрести индукционную панель, потенциальный покупатель должен определить место, где она будет размещена. Недалеко от выбранной зоны необходимо установить розетку, для чего придется проложить отдельную линию и подключить ее к устройству защитного заземления (УЗО). Также при выборе места необходимо учесть следующие требования.

1. Панель должна размещаться на ровной поверхности без каких-либо перекосов. Наиболее популярное место установки — над духовкой, но с соблюдением рекомендаций производителя.

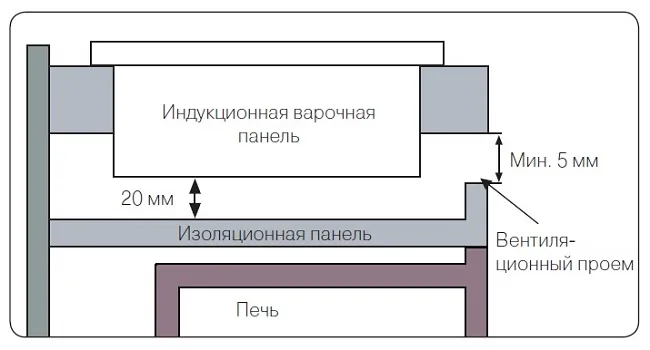

1. Вокруг панели должно быть достаточно места для вентиляции, поскольку перегрев прибора может привести к выходу его из строя. При этом индукционную поверхность располагают на расстоянии не менее 75 см от вытяжки. Также нужно обеспечить зазор в несколько сантиметров между задней стенкой плиты и вертикальными поверхностями (стена и пр.).
2. Не следует размещать варочную панель непосредственно над посудомоечной машиной.

Выбор силового кабеля

Выбирая кабель, необходимый для подключения индукционной плиты к сети электропитания, нужно помнить, что согласно действующего СП31-110-2003 «Свод правил по проектированию и строительству. Проектирование и монтаж электроустановок жилых и общественных зданий», для подключения электроплит в жилых домах необходимо использовать трехжильные медные кабели с сечением жилы не меньше 6 мм2. Для этой цели лучше всего подходит отечественный кабель типа ВВГнГ-Ls или его зарубежный аналог NYM.

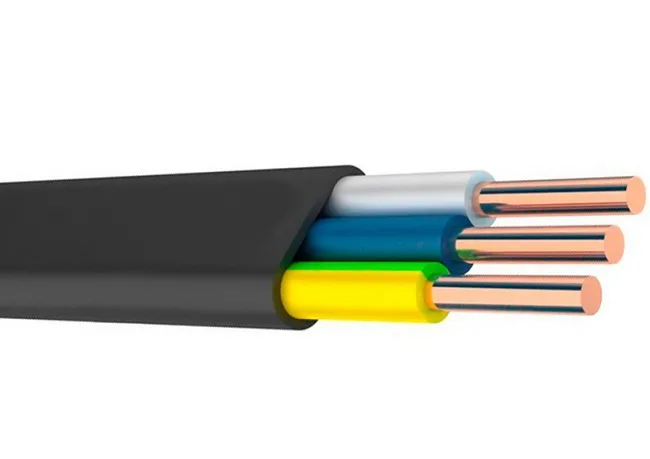

Если соединительный кабель не входит в комплект поставки индукционной панели, то его необходимо выбрать, исходя из мощности, которую последняя потребляет. Рекомендуемое сечение жил соединительного кабеля типа ВВГнГ-Ls приведено в таблице ниже:

Мощность индукционной панели, кВт	Диаметр медной жилы кабеля ВВГнГ-Ls, мм	Ток срабатывания автоматического выключателя нагрузки, А
до 3,5	2,5	16
от 3,5 до 5,5	4,0	25
от 5,5 до 7,2	6,0	32
от 7,2 до 8,8	10,0	40

Совет! Выбирая кабель для подключения к электросети панели с индукцией, ориентироваться нужно на тип силовой розетки. В зависимости от количества в ней контактов покупается и кабель с соответствующим числом жил.

После выбора и покупки требуемого кабеля его необходимо оснастить сетевой вилкой и подключить к индукционной панели. При этом длина шнура должна исключать как сильное его натяжение, так и излишнее провисание. Но сначала следует провести отдельную линию и установить соответствующую розетку либо осуществить подсоединение плиты другим способом.

Подключение через розетку и без нее

Специализированная розетка может быть как трех-, так и четырехконтактной. Под нее подбирается и соответствующая вилка, с помощью которой осуществляется подключение к электросети панели с индукцией.

Внимание! В квартире пользователя может быть электропроводка двух типов: трехфазная с напряжением ~380 В и однофазная с напряжением ~220 В. Выбор схемы подключения розетки зависит от типа электропроводки в квартире.

Проложив электрический кабель от распределительного квартирного щита к месту установки розетки, его подключают к последней через УЗО, которое выбирается, исходя из мощности индукционной поверхности.

Если по тем или иным причинам установить розетку не представляется возможным, подключение индукционной панели к электросети осуществляют напрямую. Это можно сделать двумя способами.

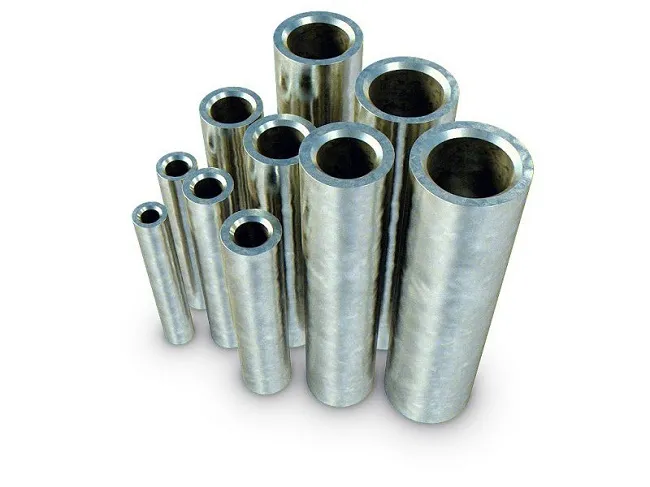

1. Подключение с помощью обжимных медных гильз ГМЛ, подбираемых под сечение жил кабеля. Места соединения подлежат изоляции посредством термоусаживающей трубки или изоляционной ленты. Все это потом следует аккуратно спрятать в монтажной коробке (подрозетнике). Обязательно нужно принять во внимание тот факт, что для обжимки гильз необходимы специальные пресс-клещи — использовать пассатижи запрещается.

2. Подключение через клеммник, устанавливаемый в подрозетнике. В этом случае нужна клеммная колодка, рассчитанная на номинальную величину тока подключаемой панели.

Важно! Подcоединение варочной индукционной поверхности в сеть электропитания осуществляется через УЗО и автоматический выключатель нагрузки (дифференциальный автомат) с током утечки 30 мА.

Процесс подключения варочной панели

Определившись со способом подсоединения индукционной поверхности к электросети, необходимо осуществить это путем подключения вилки к кабелю, а последнего непосредственно к панели.

Подключение кабеля к вилке

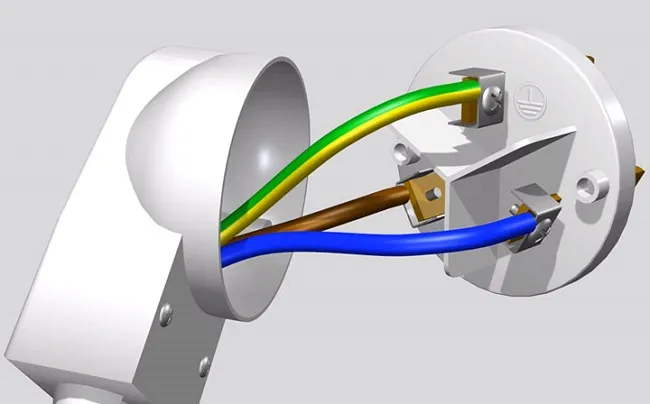

В общем случае кабель к вилке электропитания подключать необходимо следующим образом. Сначала нужно снять изоляцию с жил кабеля и разобрать корпус вилки. Затем следует опрессовать концы проводов наконечниками типа НШВ. Потом необходимо подсоединить концы проводов к контактным зажимам вилки согласно приведенной ниже схеме (фаза и ноль – под крайние клеммы, заземление – под верхний винт). Затем вилку нужно собрать, фиксируя кабель имеющимся в корпусе зажимом.

Однако кабеля, которыми комплектуются варочные панели, могут быть 2-х типов: трех- и четырехжильными. Если количество жил в кабеле совпадает с числом контактов пары «вилка-розетка», то подключение проблем не вызывает — просто нужно соединить цветные провода с соответствующими контактами вилки, исходя из того, что:

• коричневый и черный провода подключают к контактам фаз (L1-L3);
• синий провод соединяют с контактом N (нейтраль или «0»);
• желто-зеленый провод подводят к контакту РЕ (заземление).

Если же кабель, идущий от индукционной панели, имеет 4 жилы, а розетка для ее подключения имеет три контакта, то их соединение осуществляется следующим образом:

• черный и коричневый провода скручивают между собой и подсоединяют к контакту «Фаза»;
• синий провод подключают к контакту N;
• желто-зеленый провод соединяют с заземляющим контактом РЕ.

Пользователю может встретиться и 5-ти жильный кабель, изначально рассчитанный для подключения к трехфазной сети напряжением ~380 В индукционных панелей большой мощности (более 7 кВт). В этом случае для подключения к сети ~220 В:

• коричневый и черный провода скручивают между собой и подключают к контакту фазы;
• синий и серый провода скручивают между собой и соединяют с контактом N (нейтраль или «0»);
• желто-зеленый провод подводят к контакту РЕ (заземление).

Если кабель электропитания соединен с индукционной поверхностью, то последнюю можно установить на предназначенное для нее место и подключить к розетке электросети.

Подсоединение кабеля к индукционной поверхности

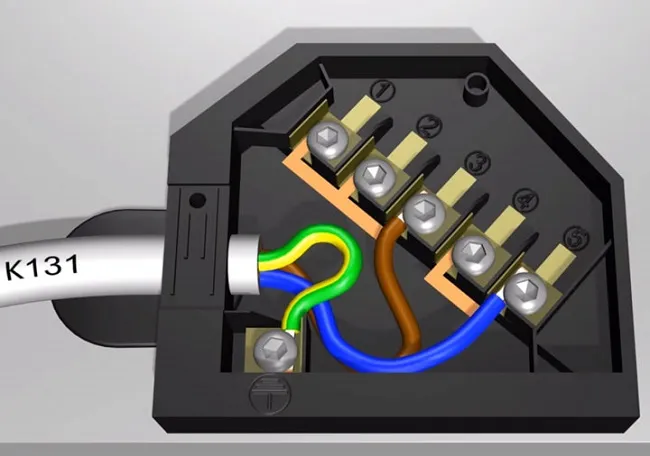

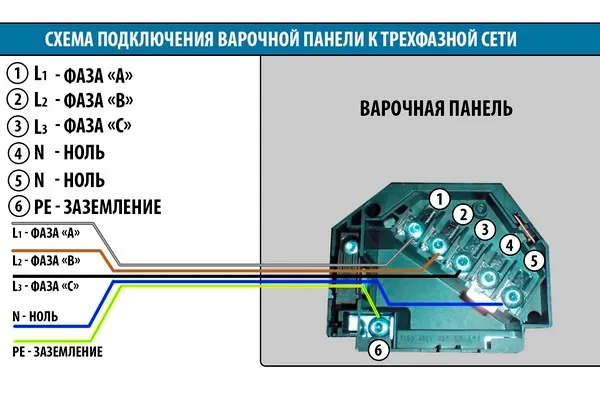

В тех случаях, когда пользователю понадобится самостоятельно подсоединить кабель к варочной панели, сделать это можно, используя схему, которая находится на ее нижней стороне. При этом каждая панель оснащается специальным клеммником для подключения кабеля электропитания. В зависимости от марки индукционной панели подключение кабеля осуществляется по-разному.

Для панелей марки Bosch:

Для панелей марки Electrolux:

Для панелей марки Zanussi:

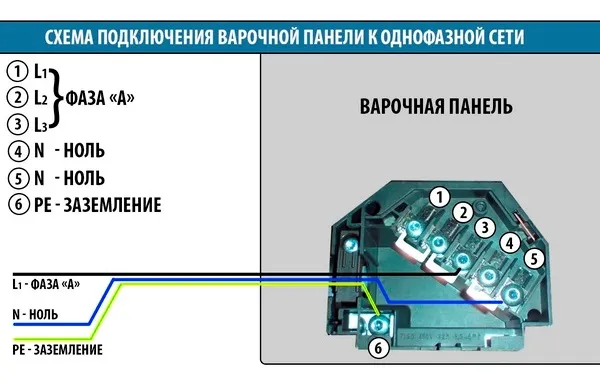

На заметку! При подключении индукционной панели к однофазной электросети фазные контакты клеммника (L1, L2, L3) соединяются между собой специальными перемычкам, входящими в комплект поставки.

Чтобы осуществить подключение кабеля к варочной поверхности необходимо:

• снять защитную крышку, открыв тем самым доступ к клеммам;
• установить кабельный зажим, входящий в комплект поставки;

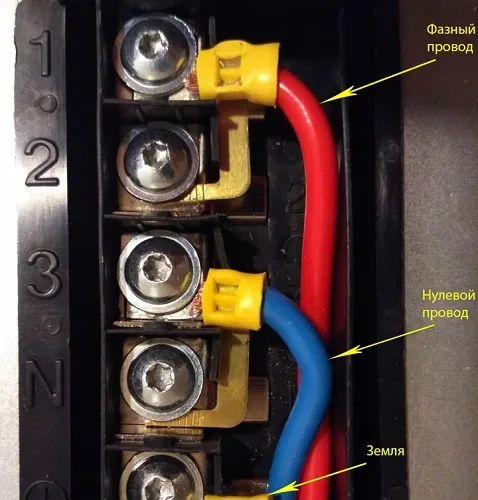

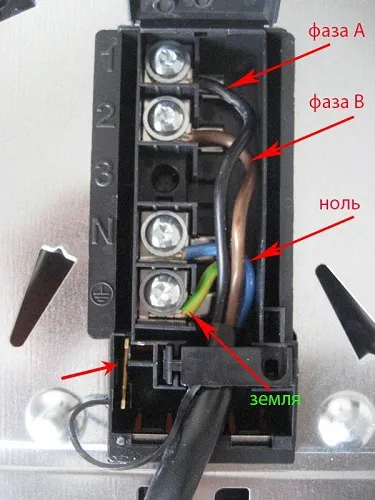

• запустить кабель через кабельный зажим и совместить провода с клеммами согласно схеме подсоединения, при этом первым подключают провод заземления (желто-зеленый), затем — провода, идущие к нейтрали (синий и/или серый), и только после этого подключают фазные провода (коричневый и/или черный);
• все винты затягивают, проверяют прочность всех соединений и возвращают защитную крышку на место.

Установка панели в столешницу

Чаще всего рассматриваемый вид варочных поверхностей монтируют в кухонный гарнитур над духовым шкафом. При этом предварительно в столешнице нужно вырезать соответствующее отверстие. Его размеры и форма, как правило, приводятся в инструкции по эксплуатации.

Совет! Разметить отверстие можно и таким способом — просто приложить панель к обратной стороне столешницы и обвести ее внутренние элементы карандашом или маркером.

Аккуратно вырезав отверстие, его края желательно покрыть материалом, который будет препятствовать проникновению влаги под варочную поверхность (силиконовый лак, фольга и пр.). После этого столешницу можно ставить на место.

Перед установкой в столешницу варочную панель также нужно подготовить — приклеить на ее внутреннюю часть липкую ленту. В некоторых моделях вместо липкой ленты в комплект входит специальный пластилин, который необходимо прилепить по периметру вырезанного в столешнице отверстия.

На завершающем этапе варочную панель вместе с кабелем электропитания вставляют в отверстие столешницы и для более четкой фиксации со всех сторон придавливают с небольшим усилием. К поверхности панель крепят, используя штатные крепежные элементы.

Проверка работоспособности подключенной панели

Установив индукционную поверхность на место, и подключив ее к электросети, приступают к проверке ее работоспособности. Для этого нужно включить панель нажатием на кнопку «Сеть», после чего в течение одной секунды должна произойти ее активация. Затем по истечении еще нескольких секунд прозвучит короткий звуковой сигнал, подтверждающий, что индукционная плита готова к работе. Каждый из варочных секторов активируется отдельной кнопкой, после нажатия на которую можно приступить к регулировке уровня мощности.

Внимание! В течение нескольких часов работы после первого включения индукционной варочной панели возможно появление неприятного запаха, напоминающего жженую резину, что дефектом не является.

В дальнейшем беспроблемное функционирование варочной панели зависит от того, насколько она:

• ровно установлена;
• надежно закреплена;
• защищена от перегрева (зависит от эффективности работы вытяжки).

Итак, выше был описан процесс установки и подключения индукционных плит в зависимости от типа электропроводки (трехфазной/однофазной) и имеющегося оборудования (розетки, медных гильз, клеммника). Нужно помнить, что работа с электричеством требует особых знаний и навыков, поэтому перед самостоятельным подсоединением панели следует тщательно взвесить свои силы. Для собственной безопасности и эффективной работы варочной поверхности в ряде случаев лучше пригласить квалифицированного специалиста.
