Выбор сечения кабеля для подключения электрической варочной панели.

Подключение варочной поверхности — это этапный процесс, который осуществляется с учетом различных факторов. Для безопасной установки этого оборудования необходимы не только практические навыки, но и информация о характеристиках проводов, розеток и других аспектах. Если вас интересует вопрос «кабель для варочной панели», то знание особенностей этой составляющей может существенно влиять на правильное подключение оборудования.

1. КАБЕЛИ ДЛЯ ВАРОЧНЫХ ПАНЕЛЕЙ, ОСНОВНЫЕ РАЗНОВИДНОСТИ И РАЗМЕР СЕЧЕНИЙ
2. НОРМЫ УСТАНОВКИ ЭЛЕКТРИЧЕСКИХ ВАРОЧНЫХ ПОВЕРХНОСТЕЙ
3. ПРОВЕДЕНИЕ ЗАЗЕМЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ПЛИТЫ
4. СИЛОВАЯ РОЗЕТКА И ВИЛКА
5. ТРЕБОВАНИЯ К ПРОВОДКЕ
6. РАСЧЕТ ПАРАМЕТРОВ РАСХОДНЫХ МАТЕРИАЛОВ
7. СПОСОБЫ ПОДКЛЮЧЕНИЯ
8. ПРОЦЕСС ПОДКЛЮЧЕНИЯ ВАРОЧНОЙ ПЛИТЫ
9. ТРЕХФАЗНАЯ СХЕМА 380В
10. ОДНОФАЗНАЯ СХЕМА 220В
11. ДВУХФАЗНАЯ СХЕМА 380В
12. КАК САМОСТОЯТЕЛЬНО ПОДСОЕДИНИТЬ ИНДУКЦИОННУЮ ПАНЕЛЬ?
13. ВОЗМОЖНЫЕ ПРОБЛЕМЫ И СОВЕТЫ ПРОФЕССИОНАЛА
14. ТЕХНИКА БЕЗОПАСНОСТИ
15. ЧАСТЫЕ ОШИБКИ

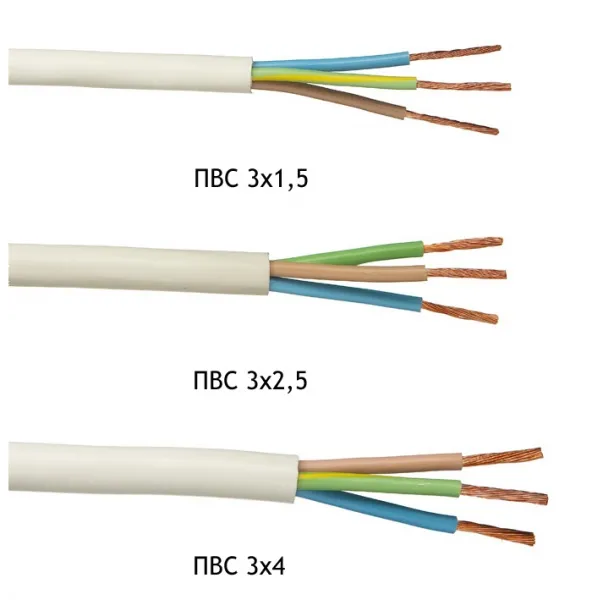

КАБЕЛИ ДЛЯ ВАРОЧНЫХ ПАНЕЛЕЙ, ОСНОВНЫЕ РАЗНОВИДНОСТИ И РАЗМЕР СЕЧЕНИЙ

Кабель для подключения плиты не всегда поставляется вместе с оборудованием, поэтому важно разбираться в его видах и сечениях. Чтобы определиться с сечением проводника, принимают во внимание мощность электроприбора. Подробная информация представлена в таблице.

Тип сети	Мощность оборудования	Размер сечения
Однофазная сеть	Не больше 3 кВт	1,5 мм2
	3–5 кВт	2,5 мм2
	7,5–10 кВт	6 мм2
Трехфазная сеть	Не более 5 кВт	1,5 мм2
	10 кВт	2,5 мм2

Внимание! К выбору сечения кабеля подходят внимательно. Электропроводка с минимальной пропускной способностью при увеличении нагрузок нагревается и плавится, при значительном превышении номинальных значений возможно возгорание.

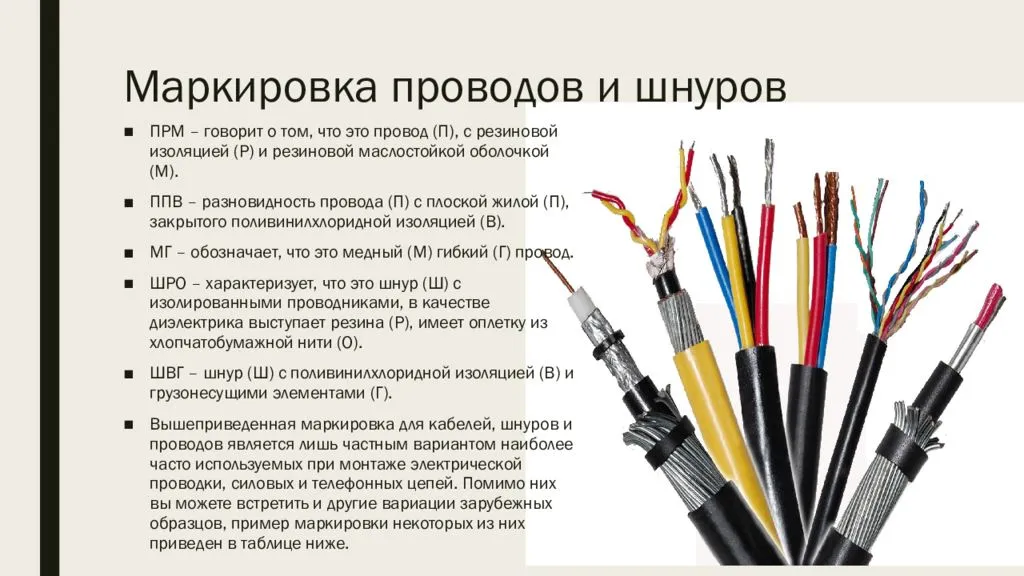

Кабели подразделяются также по количеству жил. Их общее число зависит от фазности подключения или типа питания электросети в доме. Соответствующую информацию можно увидеть в таблице.

Фазность подключения	Количество жил	Их наименование
Однофазное	Три	Нулевая
		Фазная
		Заземление
Трехфазное	Пять	Нулевая
		Заземляющая
		Три фазных

Справка. Линии электропередач поставляют электрический ток под высоким напряжением, который нельзя использовать напрямую. Чтобы понизить его напряжение, используют различные типы питания электросети или фазность подключения.

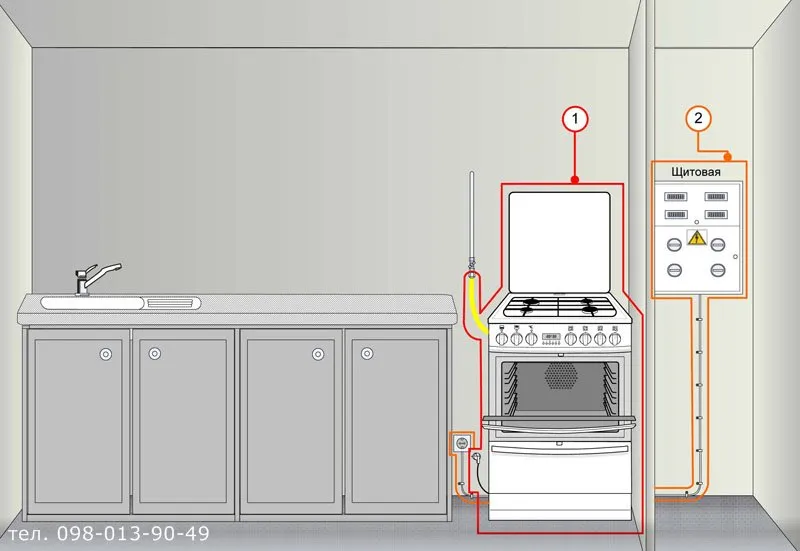

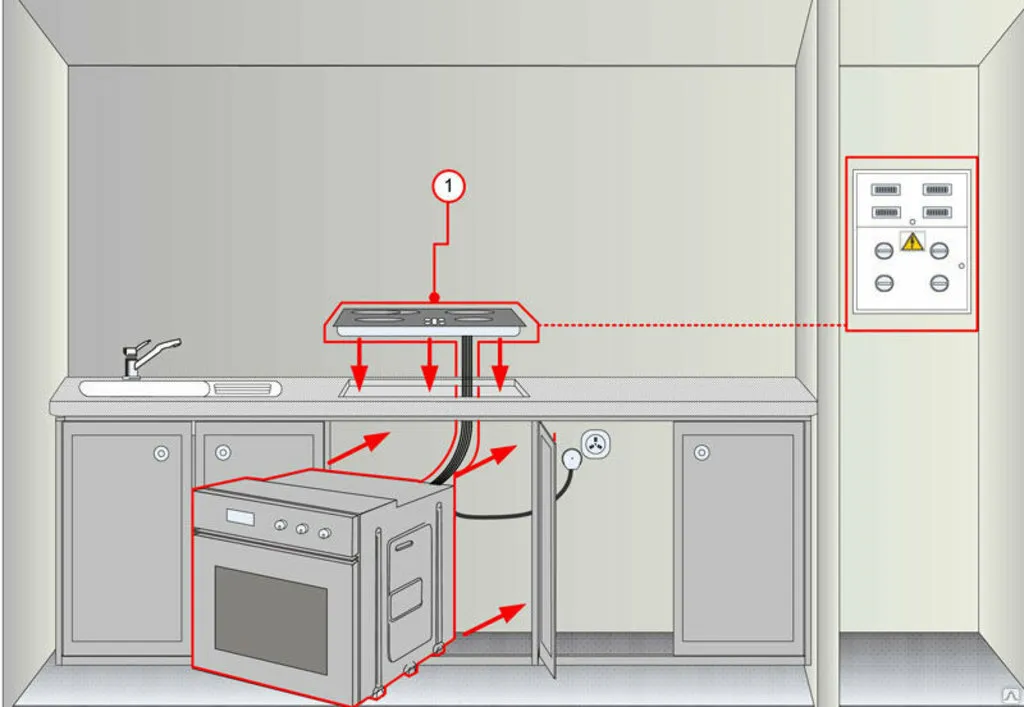

НОРМЫ УСТАНОВКИ ЭЛЕКТРИЧЕСКИХ ВАРОЧНЫХ ПОВЕРХНОСТЕЙ

Электрическую варочную поверхность устанавливают в специальные кухонные столешницы. Существуют определенные стандарты размещения:

1. Жаропрочность материала столешницы должна быть не ниже ста градусов по Цельсию, толщина оборудования —составлять не менее 25 мм.
2. Над варочной панелью устанавливается вытяжка либо мощный оконный вентилятор.
3. Техника, которая крепится между двумя шкафами, устанавливается на уровне не менее 15 см от их поверхности. Нормативное расстояние до кухонной стены — не менее 5 см. Альтернативным методом является прокладка теплоизоляционного слоя.
4. Варочная поверхность располагается в непосредственной близости к месту контакта. Обязательно проверяются мощность розетки, сечение кабеля и заземление металлических элементов.

Важно. Столешницы из стеклянных материалов, бетона или искусственного камня производят с готовыми проёмами под плиту. Обязательно замерьте размеры крепления перед покупкой электроприбора.

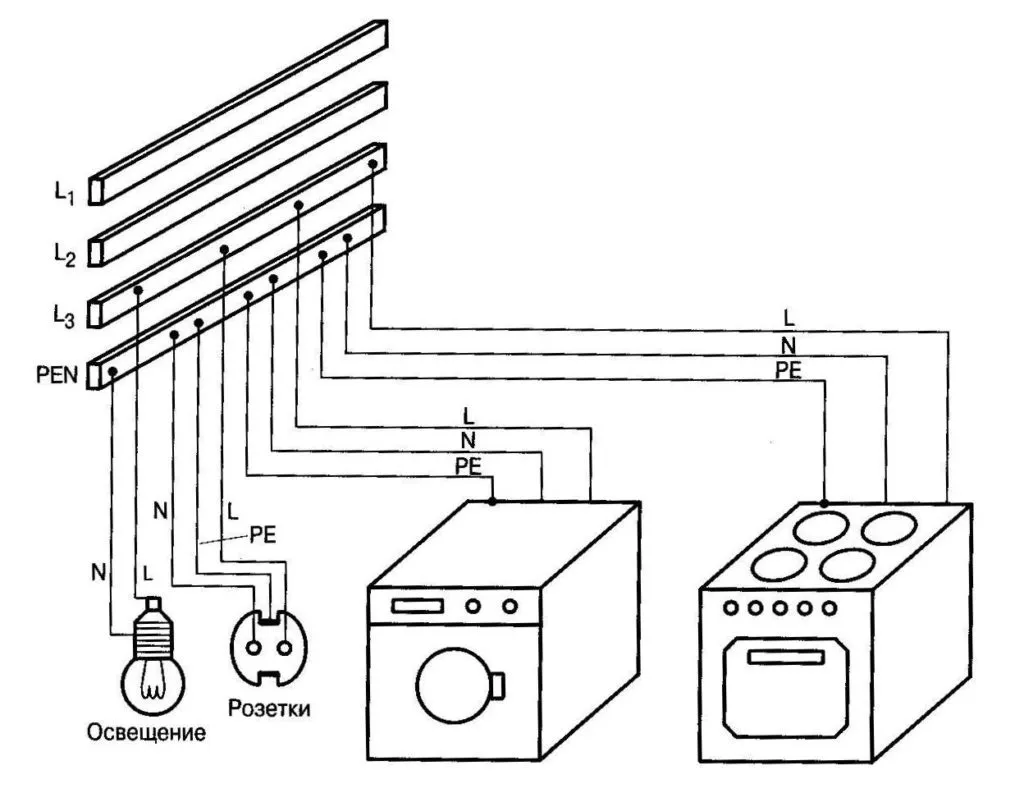

ПРОВЕДЕНИЕ ЗАЗЕМЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ПЛИТЫ

Электроплита от любого производителя требует заземления перед установкой. Провести работы можно двумя путями:

• в помещении с одним заземляющим контуром — медный гибкий провод с сечением не меньше 2,5 мм2 проходит от распределительного щитка к плиточному корпусу;
• если контура нет, устанавливается УЗО с зануленным защитным нулевым проводником.

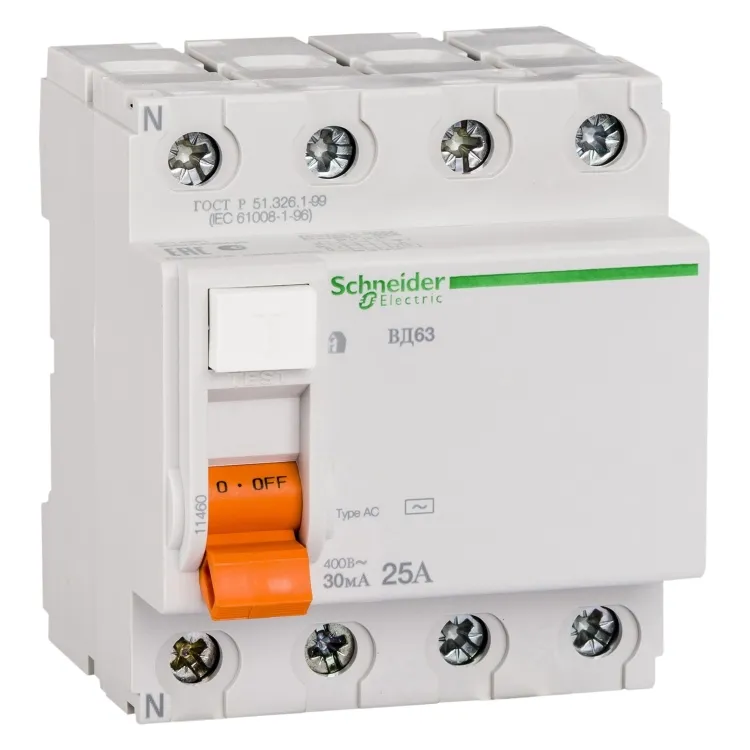

Справка. УЗО — устройство защитного отключения, которое предназначено для защиты электросети от повышенного дифференциального тока.

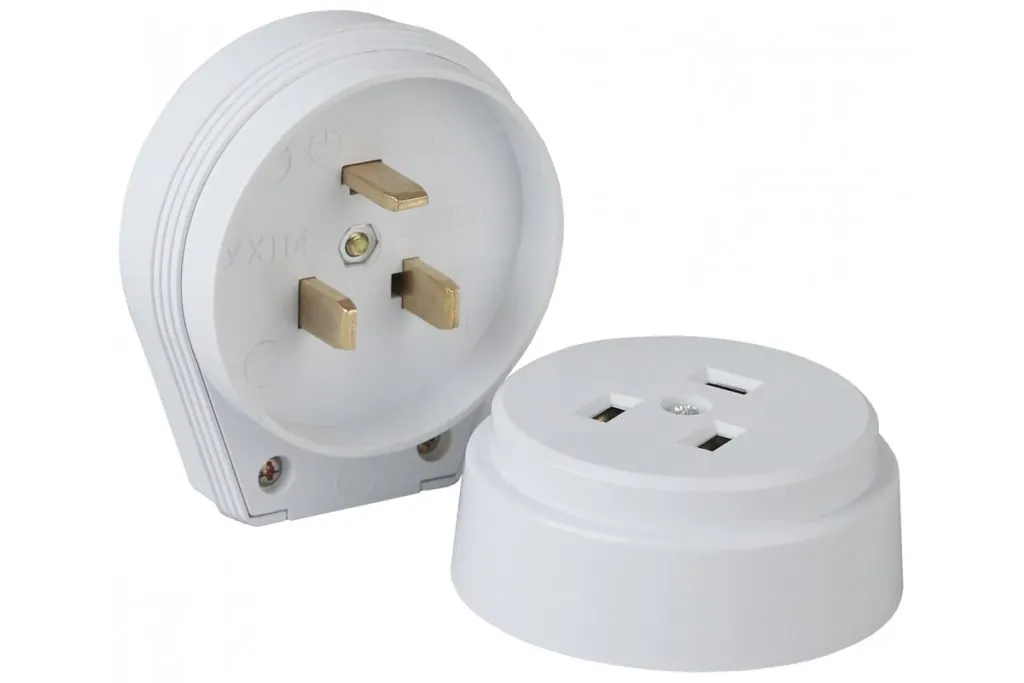

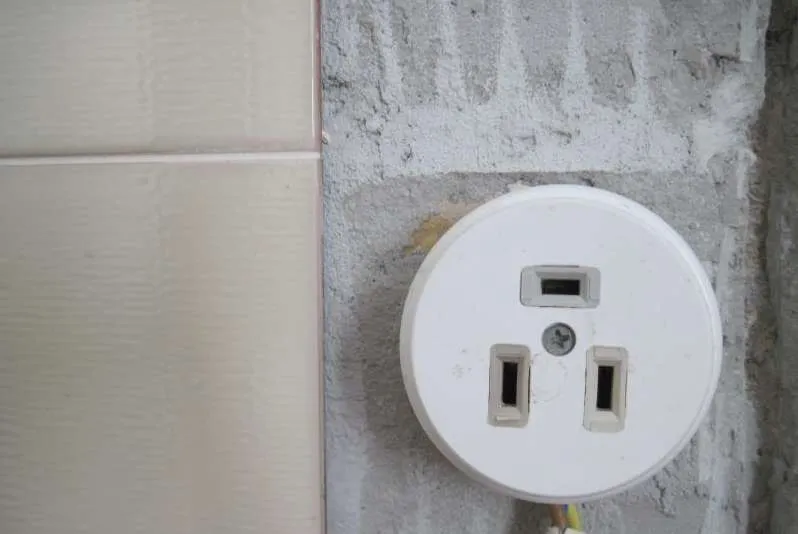

СИЛОВАЯ РОЗЕТКА И ВИЛКА

При подключении варочной поверхности стоит уделить внимание типу розетки и правилам ее размещения. Электрическая розетка и ее монтаж должны удовлетворять следующим параметрам:

1. Электроприбор большой мощности должен подключаться к розетке на 32А.
2. Лучше приобретать устройство от известной и проверенной фирмы.
3. Монтаж проходит на высоте около 90 см над полом.
4. Подрозетник запрещено устанавливать на одном уровне с панелью.
5. Точка установки смещается влево либо вправо от электроприбора.
6. Лучше монтировать розетку в сеть, свободную от других приборов.

Силовая вилка должна надежно крепиться, обеспечивать изоляцию токоведущих частей, защиту от прикосновений к ним посторонних предметов.

ТРЕБОВАНИЯ К ПРОВОДКЕ

Используемая для подключения электропроводка должна удовлетворять следующим требованиям:

• прокладка нового кабеля используется для розеток с малым количеством контактов;
• шнуры прокладываются к распределительной коробке только через УЗО;
• для мощных электроприборов выделяется отдельная линия;
• варочная панель мощностью не выше 8 кВт подключается с помощью 4 мм кабеля и автомата C25;
• устройство защитного подключения должно быть на 1 пункт выше номинала автомата защиты.

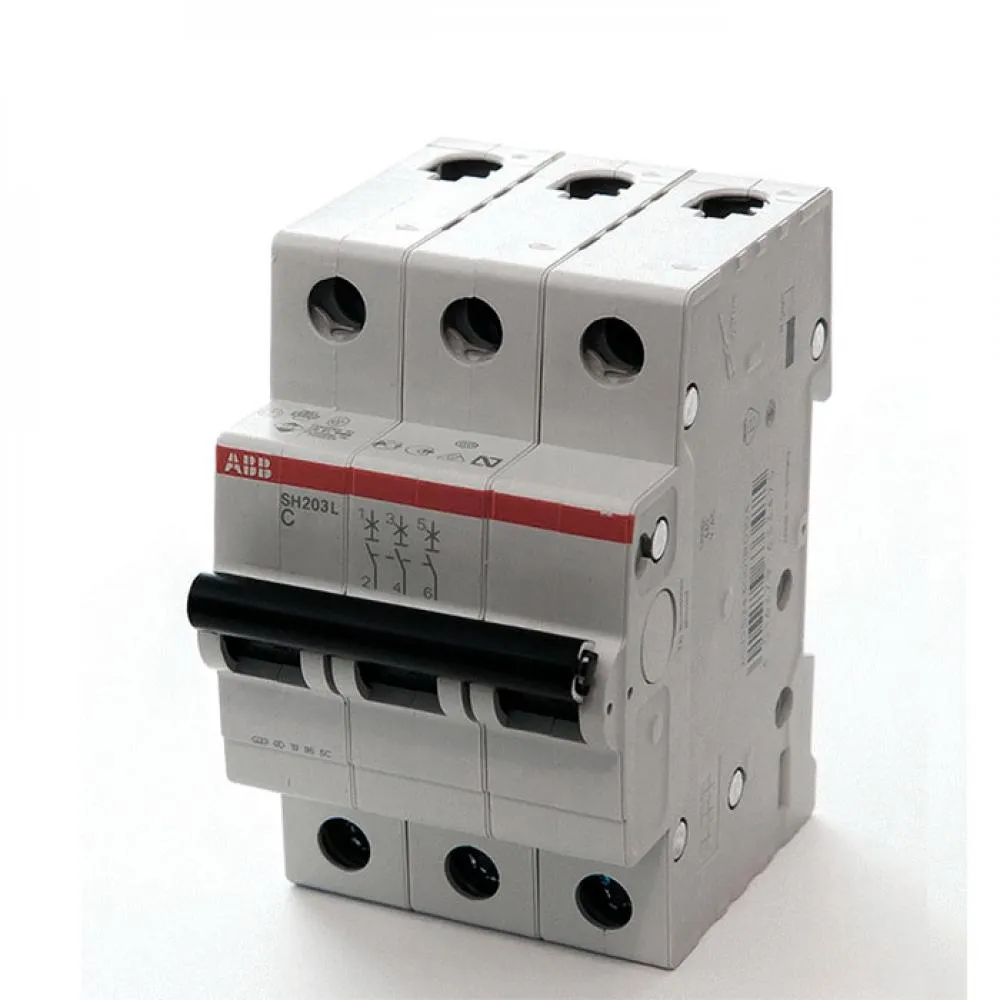

Справка. Автомат защиты представляет собой коммутационный аппарат, уберегающий сеть от коротких замыканий и перегрузок.

РАСЧЕТ ПАРАМЕТРОВ РАСХОДНЫХ МАТЕРИАЛОВ

Расчет расхода проходит на основании оценки общего состояния проводки в доме и выбранной схемы подключения. Для раздельной схемы используют отдельные кабели для каждого устройства с определенным сечением, что увеличивает количество расходников. Метод трудозатратен, но считается самым безопасным. Совместное подключение производят с одним кабелем в домах с чистовой отделкой.

СПОСОБЫ ПОДКЛЮЧЕНИЯ

Существует три основных способа подключения, которые зависят от выбранной схемы. Чтобы исключить ошибку в присоединении кабелей к выводам электрической варочной панели и розетки, нужно соблюдать цветовую маркировку.

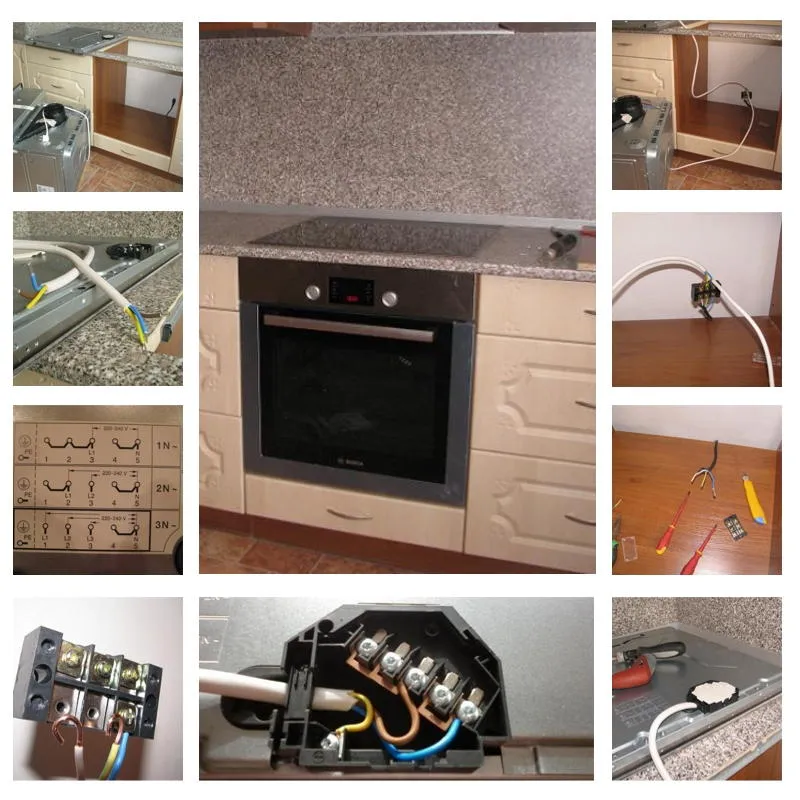

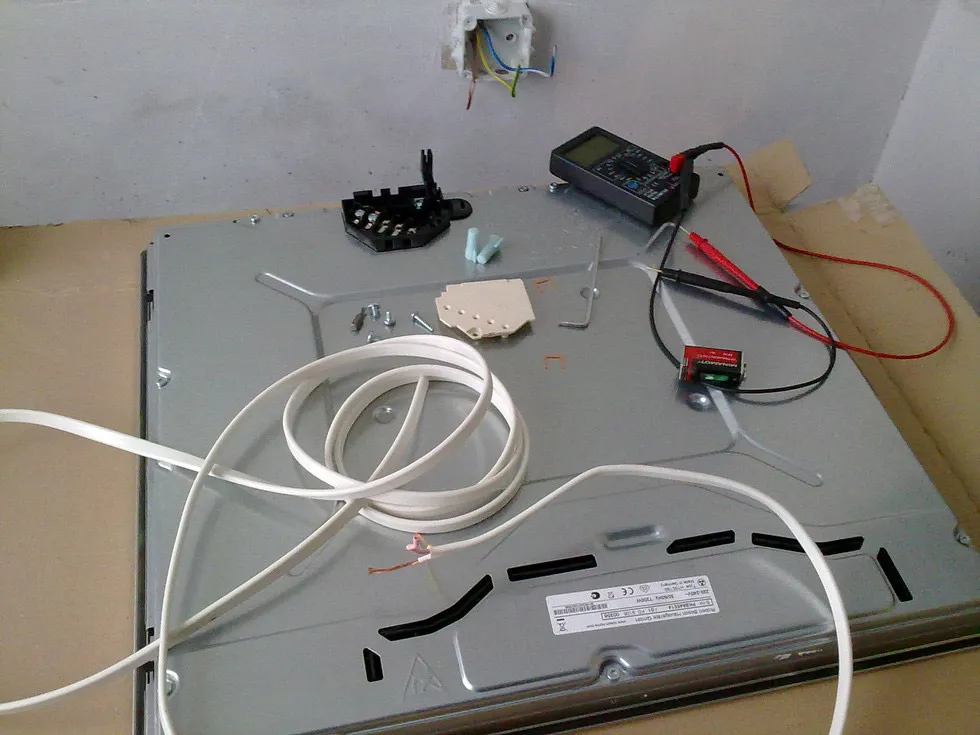

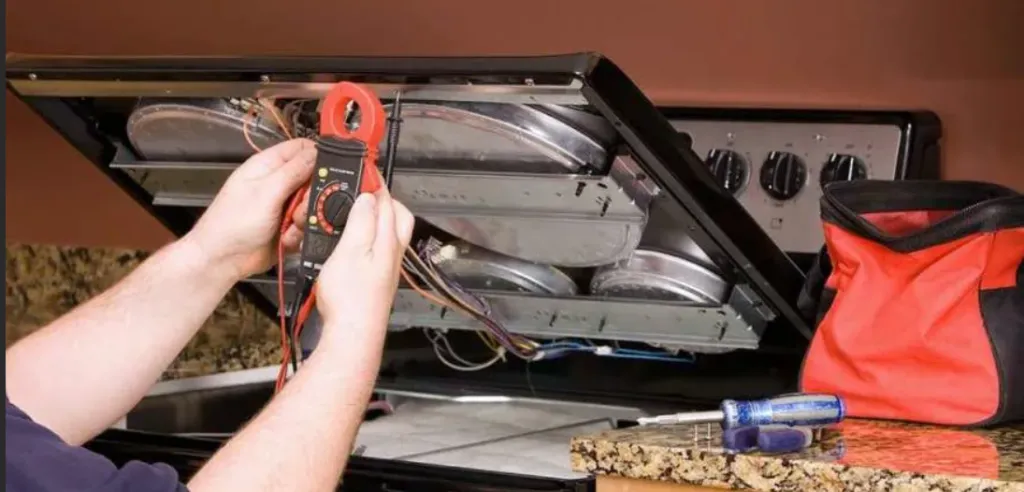

ПРОЦЕСС ПОДКЛЮЧЕНИЯ ВАРОЧНОЙ ПЛИТЫ

Варочная поверхность подключается в несколько этапов с обязательным соблюдением техники безопасности. Процесс проходит по следующему алгоритму:

• снимается крышка с отсека питания варочной поверхности;
• шнур питания подсоединяется к штепсельной вилке;
• защитная пластина, прикрывающая контакты, удаляется;
• шнур от штепсельной вилки присоединяется к колодке питания панели с соблюдением цвета изоляции (синий и коричневый — это фаза и ноль, желтый с зеленым — заземление);
• между фазными клеммами ставится перемычка и крепко зажимается болтами;
• клеммы кабеля затягиваются на колодке питания;
• качество монтажа проверяется с включением варочной панели.

Важно! Защитное реле и дифференциальные автоматы подключают с правильной полярностью, ориентируясь по маркировке выводов устройств и цвету проводов. При завинчивании клемм в разъемах не следует прилагать избыточных усилий, это может привести к срыву резьбы или разрушению контакта.

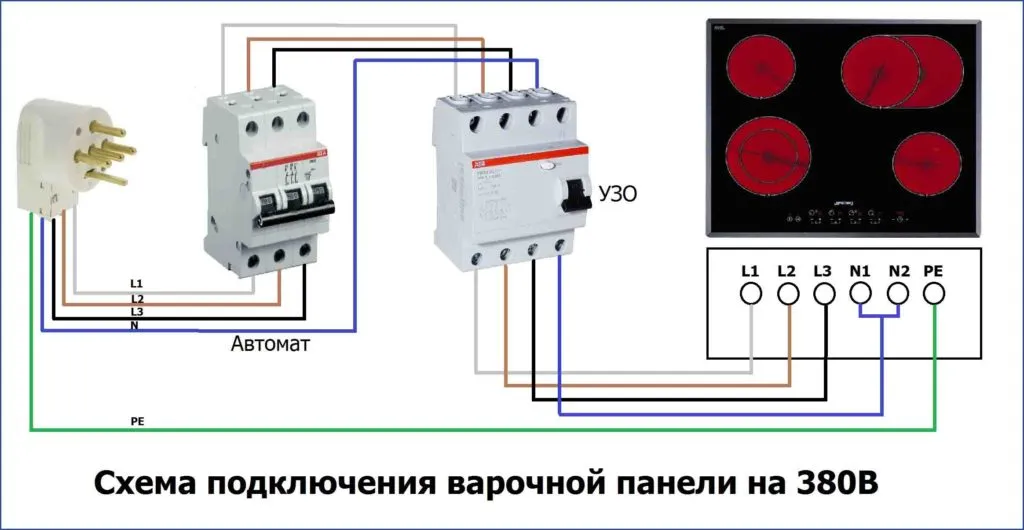

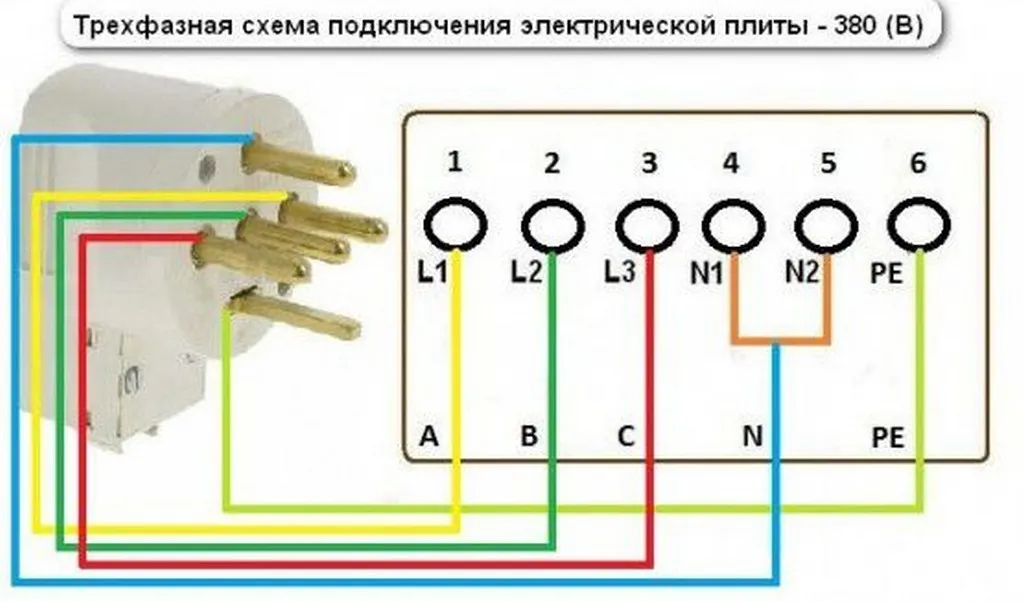

ТРЕХФАЗНАЯ СХЕМА 380В

Процесс подключения варочной панели проходит в несколько этапов:

• к клеммам L1-3 варочной панели подсоединяют фазы A, B, C;
• убираются перемычки между клеммами L1-3, которые были поставлены на заводе;
• ноль N подключают на клеммы N1-2;
• на клемму PE надевают защитный проводник PE.

Духовой шкаф просто подключается к евророзетке с помощью электрокабеля и вилки. Клеммы скрепляются с отдельным проводником.

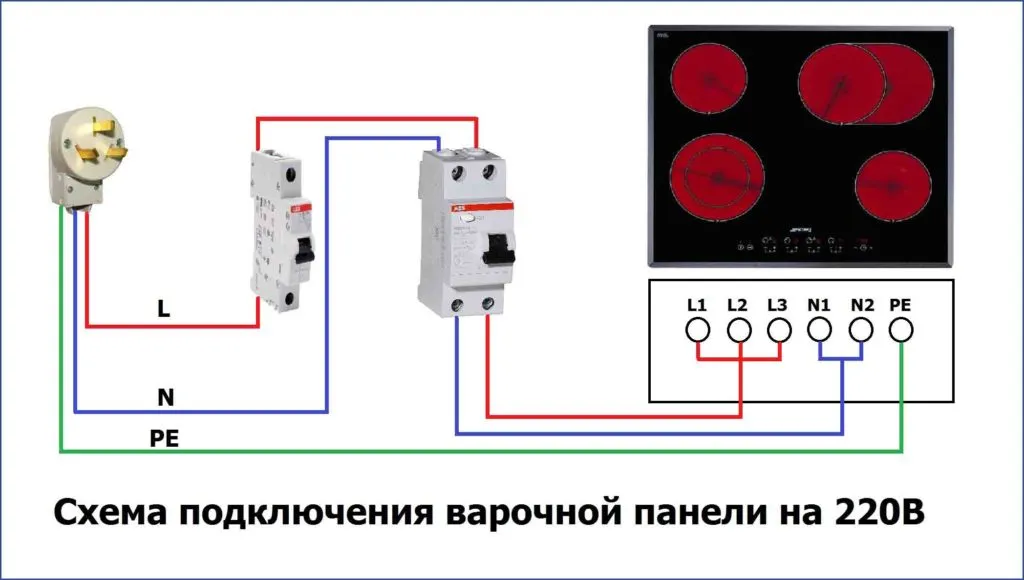

ОДНОФАЗНАЯ СХЕМА 220В

Однофазная схема часто используется в многоквартирных домах. Фаза L одновременно подсоединяется на клеммы L1-3 с установкой двух медных перемычек. N ноль подключают на клеммы N1-2, защиту PE — на PE-клемму. Для доступа к клеммам откручивают и снимают заднюю крышку плиты.

ДВУХФАЗНАЯ СХЕМА 380В

Двухфазная схема применяется при отсутствие фазы В. Процесс проходит поэтапно:

• устанавливается перемычка на L1-2,подсоединяется фаза А;
• на L3 крепят фазу C;
• N ноль подключают на клеммы N1-2, защиту PE – на PE-клемму.

Внимание: если перемычки не включены в комплект поставки, их изготавливают собственными руками. Для этого берут провод с сечением меньше 6 мм² (питающий).

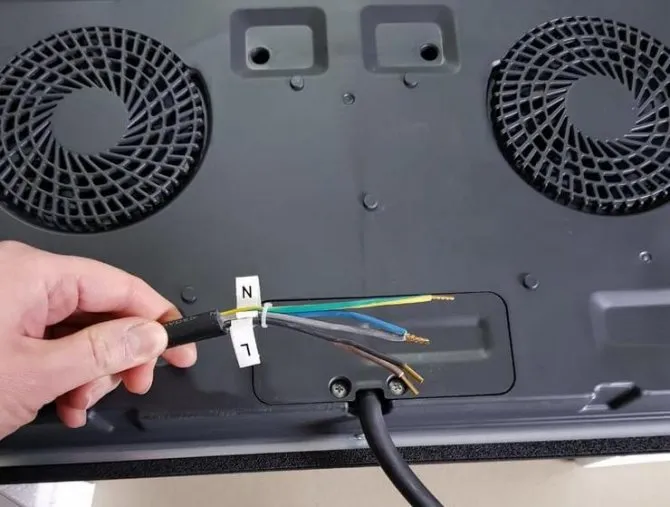

КАК САМОСТОЯТЕЛЬНО ПОДСОЕДИНИТЬ ИНДУКЦИОННУЮ ПАНЕЛЬ?

Перед проведением работ проверьте соответствие параметров сети в квартире и стандартов из инструкции к оборудованию. Существует несколько способов подключения. Они представлены в следующей таблице.

Тип подключения	Инструкция

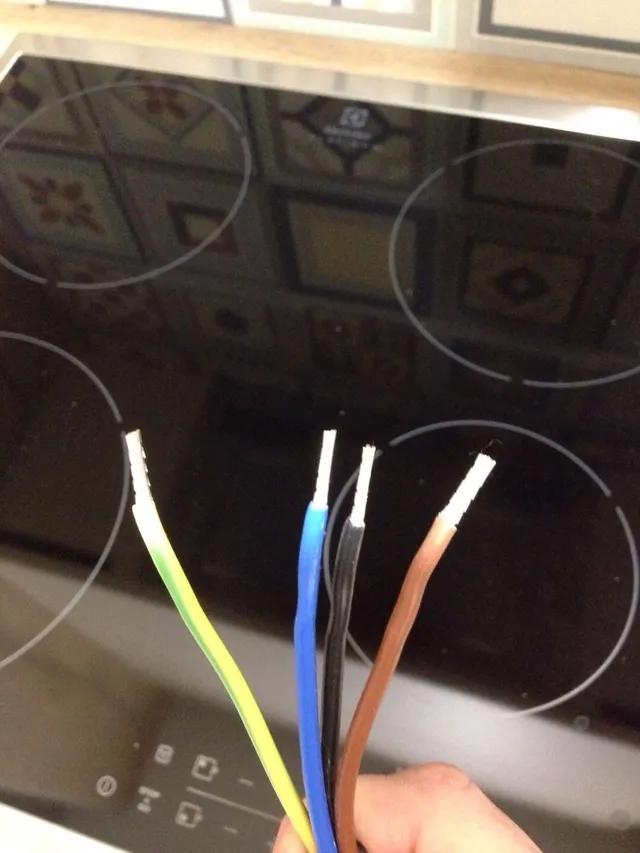

Штатное подключение к выходящему кабелю	Используются проводники черной или коричневой окраски (фаза); желто-зеленого тона (защита); синего и серого цветов (нейтраль)
Подключение к трехфазной сети	Два нагревательных поля подключаются к одной фазе, а два — к другой
Подключение при помощи клемм	Если кабель заканчивается в монтажной коробке, нерабочая фаза идет к духовому шкафу

Важно: самостоятельный монтаж требует технических навыков, применения специальных инструментов и техник безопасности. Не стоит заниматься установкой, если вы не имеете достаточного опыта.

Посмотрите подробное видео как правильно подключить электрическую варочную панель:

ВОЗМОЖНЫЕ ПРОБЛЕМЫ И СОВЕТЫ ПРОФЕССИОНАЛА

Монтаж варочной поверхности проходит под напряжением, поэтому обязательно соблюдать следующую технику безопасности:

1. Выполнять работы в перчатках из диэлектрика, стоя на резиновом коврике в обуви на кожаной (резиновой) подошве.
2. Монтаж должен проходить с участием более одного человека.
3. К установке электрооборудования не допускаются люди после ночной смены, в состоянии сильного возбуждения или алкогольного опьянения.

Важно: работающий магнетон варочной панели излучает опасное для жизни высокое напряжение — 4000 V. К нему запрещено приближаться на расстояниеближе 50 сантиметров или проверять его работоспособность «на искру» при помощи карандаша или пальца.

ТЕХНИКА БЕЗОПАСНОСТИ

При установке электрооборудования нужно соблюдать определенный список правил для безопасности монтажа и последующей эксплуатации. Среди них выделяют:

• стоит использовать только неповрежденные и недеформированные провода;
• подключение жилы, проводящей ток, должно осуществляться исключительно через отдельный автомат;
• автомат выбирают в зависимости от значения всей поступающей на него нагрузки с добавлением 10 %;
• правильное заземление;
• обычные евророзетки подходят для электрооборудования не очень большой мощности, примерно до 3 киловатт.

Важно: при монтаже надевают специальные перчатки, резиновую обувь. Работы проводятся не в одиночестве, в адекватном состоянии.

ЧАСТЫЕ ОШИБКИ

Ошибки могут возникать после включения панели и не всегда означают неправильный монтаж. Возможно, был включен режим защиты от детей, на сенсоры пролилась влага, модель имеет функцию распознавания посуды. Среди распространенных проблем встречается:

• модель настроена на трехфазное подключение и автоматически блокируется при однофазной схеме;
• для панелей мощностью более 3,5 кВт была использована обычная розетка евро и вилка на 16 А;
• подключение проводилось через простой автомат с тепловым расцепителем, без УЗО или дифавтомата;
• сечение кабеля было выбрано неправильно, например 3 × 2,5 мм для 7 кВт оборудования;
• варочная панель и духовой шкаф были подключены к общей распредкоробке на кухне без выделенной линии от распредщитка;
• на одной из клемм отсутствует фазная перемычка.

Подобные ошибки приводят к прекращению работы половины комфорок, отсутствию подключения целой панели, возникновению коротких замыканий. Лучше доверить монтаж профессионалам, если вы не имеете достаточных навыков и опыта.

Как соединить варочную панель и духовой шкаф?

Чтобы соединить варочную панель и духовой шкаф, необходимо выполнить следующие действия:

1. Убедитесь, что у вас есть подходящая варочная панель и духовой шкаф. Они должны быть совместимы друг с другом по размеру и мощности.

2. Подготовьте электрические провода, которые пойдут от электрощитка к варочной панели и духовому шкафу.

3. Установите варочную панель на нужном месте, согласно инструкции к устройству.

4. Подключите электрические провода от электрощитка к варочной панели, соблюдая все меры предосторожности и правила безопасности.

5. Установите духовой шкаф в нужном месте, согласно инструкции к устройству.

6. Подключите электрические провода от электрощитка к духовому шкафу, также соблюдая все меры предосторожности и правила безопасности.

7. Проверьте правильность подключения устройств, включив их и убедившись, что они работают.

Важно: электромонтажные работы должны проводиться только квалифицированным специалистом, чтобы избежать возможных повреждений и опасных ситуаций.
