Удобство, комфорт и безопасность использования газового котла и дровяной печи бани зависят от правильности коррекции проекта и точной сборки дымоотвода. В данной статье рассмотрим схемы установки дымохода для разных видов отопительных устройств.

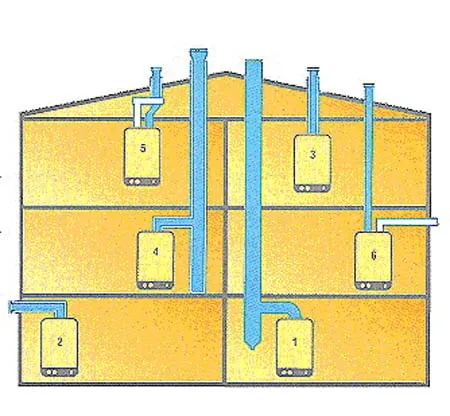

Способы отвода дыма
Общие правила установки и монтажа дымохода:
Пожарная безопасность. Достигается за счет прокладки изоляции между дымоходом и горючими материалами перекрытий, а также утолщения стенок дымоотвода. Также необходимо соблюдать минимальное расстояние между стеной и трубой дымохода. Выгодным решением является использование сэндвич трубы.
Наличие хорошей тяги. Первое правило тяги: чем длиннее канал для отвода дыма, тем лучше тяга. Оптимальная длина — 500–600 см.
Герметичность наружной части трубы. Это обеспечит правильную и долгую работу дымоотвода.
Наименьшее сопротивление для прохода дыма в вытяжном канале. Стенки канала должны быть как можно ровнее.
Соответствие материала для изготовления дымохода температурному режиму и химическому составу отводящих газов. При использовании разного типа топлива должны использоваться различные дымоходы.
Достаточно высокая температура дыма при попадании в вытяжной канал. При несоблюдении данного правила на стенках дымохода будет образовываться конденсат, который способствует разрушению внутренней поверхности дымоотвода.Чем меньше вертикальных перегородок в системе отвода дыма, тем лучше. Особенно это актуально для больших печей.
Грамотный монтаж дымоотвода для дровяного камина и печки
Особенностью дров, как топлива, является большой жар от них. Из этого следует, что температура дыма в дровяной печи бани или камине будет высокой, но неравномерной. Не каждый дымоход сможет выдержать такое продолжительное воздействие.
Чаще всего для монтажа дымохода для таких отопительных устройств, как печь для бани или камин с дровяной топкой, используется жаропрочный кирпич (см. Дымоход своими руками).
Делаем кирпичный дымоход
Правильная схема дымохода кирпичного в общих чертах может выглядеть так:
Чаще всего для дровяной печи бани используется насадная труба. То есть она продолжает вытяжное отверстие самой печи или камина. Следует знать, что кладку внутренней части (внутри помещения) лучше делать на глиняно-песчаном растворе.
Начинают со сборки основы трубы — минимум 3 ряда кирпича. При этом внутреннее сечение проходного канала дымохода печи для бани должно точно соответствовать мощности отдаваемого тепла отопительного устройства. Размеры
На всей протяженности потолочного перекрытия делается противопожарная защита — распушка. Расширение трубы достигается за счет смещения кирпича на ¼ ширины к наружному краю. Основание расширения должно совпадать с поверхностью потолка в помещении. Схема порядовки распушки
Толщина распушки должна быть не менее 0,5 метра. Если она меньше, то следует в процессе монтажа проложить расширение дымохода по всему периметру листовым асбестом (10–15 мм) или другим негорючим материалом.
После завершения перекрытия промежутка между полом на чердаке и обрешеткой кровли выкладывается основной стояк. Его размеры аналогичны шейке у основания.

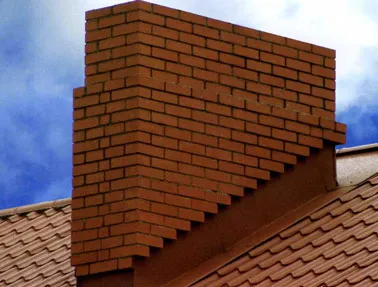

Дальнейшая схема сборки дымохода для дровяной печи бани или камина предусматривает еще одно расширение трубы уже с уличной стороны — выдру. Ее основное назначение — защита от попадания осадков внутрь чердака через щели между трубой и кровельным материалом.
Следует знать: все работы по кладке с наружной стороны здания обязательно производить с добавлением в раствор цемента и воды!

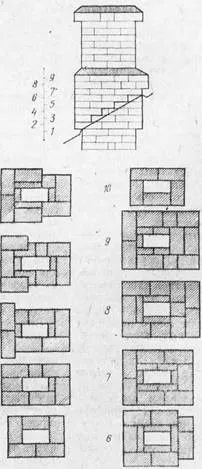

Схема порядовки выдры
Способ монтажа выдры дымохода для дровяной печи бани или камина зависит в первую очередь от градуса наклона крыши. Поэтому в каждом отдельном случае этот процесс будет иметь свои нюансы. Общая порядовка уличного расширения дымохода представлена на рисунке ниже.
Для лучшей защиты от протекания снаружи нужно на крыше дома или бани сделать своеобразный «фартук» из металла вокруг трубы дымохода. Края листа отгибаются и прячутся под выступами выдры. Фартук под выдрой кирпичного дымохода

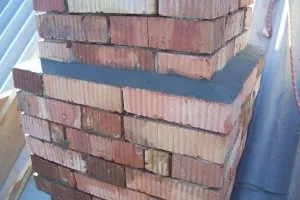

Следует знать! Для того чтобы на выступе выдры не застаивалась вода, необходимо сделать угловые откосы из цементной штукатурки со всех четырех сторон.
Делаем штукатурные откосы на выдре
После наружного расширения делается основной стояк, как и в чердачном помещении. Для красоты обычно еще выкладывается кирпичный оголовок.
Завершает кирпичный дымоход колпак, защищающий от воздействия окружающей среды: ветра, осадков. По форме защитный зонт может быть разным. Наилучшим вариантом является дефлектор.
Графическая схема дымохода печи из кирпича для дома или бани представлена на рисунке ниже.

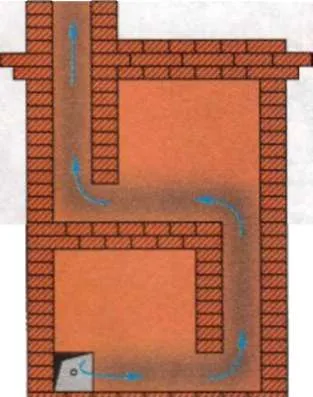

Схема двухколпакового дымоотвода
Именно двухколпаковая система отвода дыма является оптимальной для использования в больших печах и каминах с немалыми очагами на дровах. Она обеспечивает более-менее равномерный прогрев в помещении, а также имеет минимум препятствий для движения дыма к вытяжному каналу.
Особенности двойного дымохода для камина
Еще один из вариантов дымохода — двойная труба. Снаружи она делается из кирпича, а внутри нее проходит металлическая цилиндрическая часть. Если труба будет выполнена из нержавейки, то такой вариант дымохода подойдет для установки газового котла.
Комбинированные двойные отводы дыма для каминов имеют ряд преимуществ перед кирпичными:
Канал для движения дыма имеет гладкую поверхность, без препятствий.
Увеличивается пожарная безопасность здания в целом.
Кладка внешней части может производиться без распушки.
Увеличивается срок эксплуатации дымоотвода.
Улучшается герметичность всего дымохода.

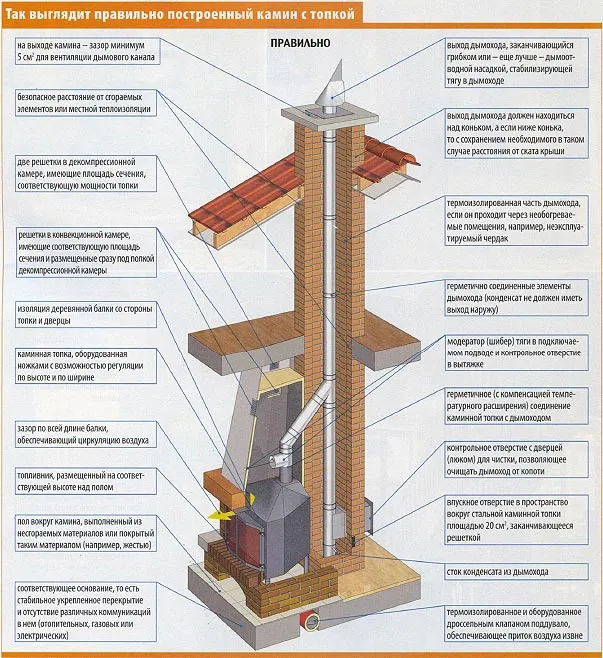

На рисунке внизу показана схема дымохода камина или газового котла, имеющего комбинированную структуру.
Схема монтажа каминного дымохода
Особенностью такой конструкции является то, что обычно она делается в коренном исполнении, а не насадном. То есть сам дымоход располагается непосредственно рядом с отопительным агрегатом.
При монтаже комбинированного дымохода сначала делается фундамент, который имеет высоту минимум 30 см.
Кладка шахты из кирпича делается в соответствии с теми же условиями, что и при установке обычного кирпичного дымохода.
За счет конструктивных особенностей двойного канала наружная шахта кладется вертикально без обязательного утолщения стенок в месте потолочного перекрытия.
Внизу, сразу после фундамента, делается ниша с дверцей для прочистки.
Металлическая труба из нержавейки собирается сверху вниз таким образом, что каждое последующее колено вставляется внутрь предыдущего.
Все стыки внутренней части комбинированного дымохода обрабатываются герметиком с заявленной производителем термостойкостью не менее 1000°С.
Правильный монтаж дымоходов для газового оборудования
Особенности отходов, образующихся при работе газового котла, подразумевают определенные конструктивные требования к дымоходам для данного типа отопительных приборов (см. Установка дымоходов различных видов).
Собираем дымоход для котла с естественной тягой
Общая схема монтажа дымохода для напольного газового котла с отверстием для отвода продуктов сгорания сзади корпуса выглядит следующим образом:
Так как в дыму, образующемся при работе газового котла, появляются кислотосодержащие вещества, то дымоход нужно делать из кислотостойкой нержавейки. Такие системы продаются в магазине и процесс их сборки не является особо сложным. Оптимальным вариантом является двухканальный дымоотвод типа «сэндвич».
Основная часть трубы находится на улице. Для придания жесткости она крепится в одном-двух местах на пристенные кронштейны.
Следует знать: так как отводимые продукты сгорания в газовом оборудовании имеют невысокую температуру, то возможно образование конденсата. Чтобы обезопасить котел от попадания воды внутрь при использовании одноканального дымохода, следует монтировать в систему сборник конденсата, а также утеплять ту часть трубы, которая проходит на улице. Более рациональное решение — использование дымохода типа сэндвич.
Внутренний слой сэндвич трубы испытывает серьезные химические и термические нагрузки, для его изготовления используют нержавеющую жаропрочную сталь;
Средний слой сэндвич трубы – это утеплитель (базальтовое волокно);
Наружный контур сэндвич трубы – оцинкованная или нержавеющая сталь.
Сечение сэндвич трубы овальное, так как эта форма является оптимальной для монтажа дымохода для газового котла.
Начинается процесс установки дымоходной системы с соединения газового котла с трубой. Абсолютно все стыки необходимо стягивать крепежными хомутами, предварительно проложив по всей окружности специальную ленту-герметик, которая обычно идет в комплекте.

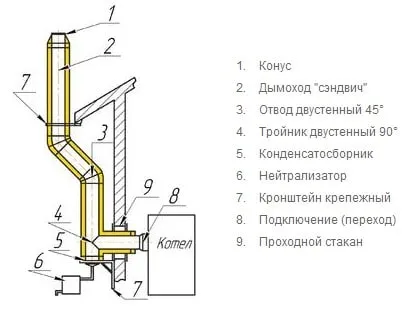

Все последующие элементы дымохода вставляются внутрь предыдущих. Для наглядности на рисунке приведена схема дымохода для газового котла. Состав металлического дымоотвода для котла
Для того чтобы вывести сэндвич трубу на улицу, необходимо сделать отверстие под нее. При кирпичных стенах достаточно будет небольшого слоя изоляции, а если стены дома деревянные, то в процессе установки дымохода не нужно экономить на каменной вате. Толщина ее должна быть минимум в 10 см.
После вывода наружу при переходе в вертикальное положение обязательна установка тройника с «лейкой». Он выполняет функцию сборщика конденсата.
Далее дымоход обычно имеет вертикальное направление вплоть до края крыши, который выпирает от стены в сторону. Для вывода наружу используются полуотводы в 45 градусов уклона.

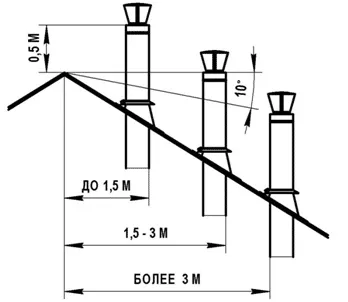

Рассчитывая длину трубы, нужно учитывать два фактора: тягу и удаленность от конька крыши. С тягой все понятно: чем выше труба, тем лучше тяга. А вот зависимость длины трубы от расстояния между коньком и ею отображает данная графическая схема сборки дымохода: Правильная установка дымоходных труб

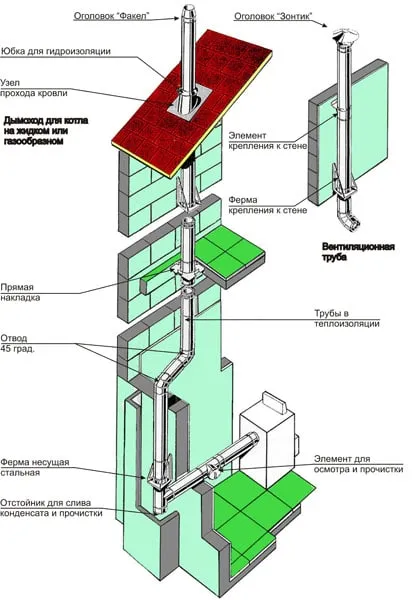

Если высота конька большая и расстояние от дымоходной трубы до него велико, то возможно собрать всю систему таким образом: Грамотная сборка сэндвич дымохода
В данном случае труба снова входит в помещение и выходит наружу сквозь кровлю ближе к уровню коньковой планки.
Следует знать! Все контакты с горючими веществами в стенах и перекрытиях должны изолироваться негорючими материалами.
При выходе на кровлю труба имеет выпирающую часть (юбочку), которая выполняет ту же функцию, что и выдра в кирпичной трубе.
Для лучшей защиты от проникновения осадков под кровлю труба вставляется в отверстие своеобразного фартука, имеющего форму квадрата.
Следует знать! Перед покупкой кровельного узла дымохода (фартука) обязательно замерьте угол уклона поверхности кровли! Это позволит вам максимально точно провести дымоходную трубу через отверстие узла и обеспечить наивысшую герметичность данной конструкции.
Завершает дымоход конусный или грибковый оголовок.
Монтируем вытяжку для настенного котла
Существует тип газовых котлов с принудительной вытяжкой продуктов сгорания. Внутри вытяжной камеры таких аппаратов стоит «дуйчик»- вентилятор.
Дымоходы таких котлов отличаются минимальными размерами в длину и наименьшей сложностью в монтаже. Они состоят из двух каналов, изолированных каменной ватой высокого качества. Внутренний канал служит вытяжкой, а наружный — заборником воздуха с улицы.
Схема дымохода для котла с коаксиальным выходом несложная, монтаж осуществляется следующим образом:
На котел надевается отвод с углом в 87 градусов.
Далее намечается отверстие в стене под трубу. Затем котел снимается с анкеров и по разметке выдалбливается (выпиливается) сквозное отверстие с учетом прокладки негорючей изоляции в 30–100 мм по всей длине окружности трубы.
Теперь просовываем трубу в отверстие и вставляем ее в отвод, который уже прикреплен специальными винтами к корпусу котла.
Следует знать! Для герметизации всех соединений в комплект коаксиального дымохода входит специальный герметик и широкий хомут.
Схемы соединения обмоток зависят от типа трансформатора, его назначения, напряжения и частоты, а также от требований к эффективности и экономичности его работы. Некоторые распространенные схемы соединения обмоток трансформаторов:
Соединение «звезда». Эта схема соединения обмоток состоит из трех обмоток, каждая из которых соединена между собой в центре (точке нуля), а края обмоток подключаются к фазам сети. Такая схема применяется для трансформаторов, работающих на высоких напряжениях.
Соединение «треугольник». В этой схеме обмотки трансформатора соединены в цепь, образующую треугольник. Такая схема применяется для трансформаторов, работающих на низких напряжениях.
Соединение «зигзаг». В этой схеме первая и последняя обмотки трансформатора соединены между собой, а между ними находятся дополнительные обмотки, соединенные попеременно. Такая схема применяется для снижения потерь при передаче мощности на большие расстояния.
Соединение «параллель». В этой схеме несколько обмоток параллельно соединены друг с другом, что позволяет увеличить мощность трансформатора и снизить ток в каждой обмотке.
Смешанное соединение. Это схема, в которой комбинируются различные способы соединения обмоток, в зависимости от требований к работе трансформатора.
В каждой из этих схем существует несколько вариаций, которые могут использоваться в зависимости от конкретных условий работы трансформатора.
Видео. Дымоход через крышу. Надёжно, быстро, безопасно — за 5 минут.
Способы отвода дыма

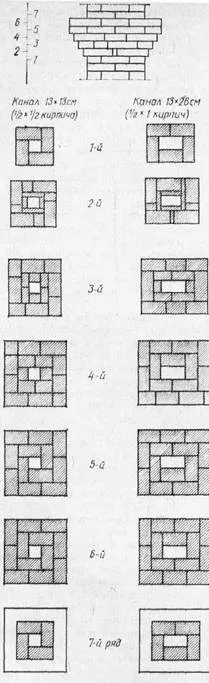

Схема порядовки распушки
