Собираем бур ТИСЭ по чертежу своими руками
Как сделать бур ТИСЭ своими руками?
На чтение 2 мин. Просмотров 08.12.2014 08.12.2014
</<!— 4 (2023-08-19)—>
Для самостоятельного строительства требуется широкий ассортимент строительных материалов и инструментов, включая бур ТИСЭ. Этот инструмент необходим для создания скважин (свой ручной бур) при возведении свайного (столбчатого) фундамента (свой буронабивной фундамент) и позволяет быстро вырыть последние, независимо от их формы – будь то цилиндрическая или полусферическая скважина с расширением внизу. Если вас интересует, есть ли чертеж на бур ТИСЭ, мы готовы предоставить соответствующую информацию.

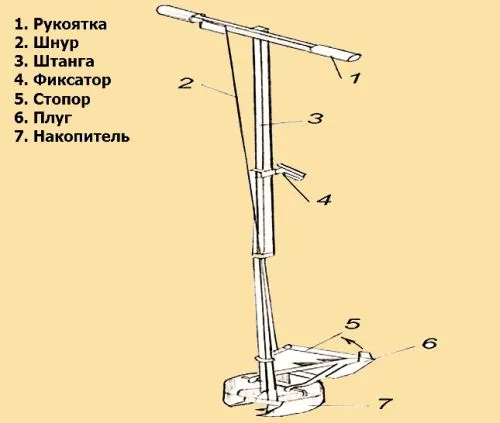

Чертеж бура ТИСЭ.
Как изготовить бур ТИСЭ своими руками?
Основной сложностью при изготовлении названного бура является создание его полусферического расширения. Сам же бур ТИСЭ делается достаточно просто:
- для создания бура обычно используют дисковую пилу, которую разрезают пополам;
- эти половинки пилы приваривают к наконечнику таким образом, чтобы они были под определенным наклоном от горизонтальной поверхности;
- в результате получаются две режущие кромки, которые располагаются диаметрально противоположно;

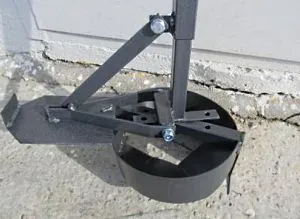

- над режущими кромками приваривают накопитель в виде металлической трубы или цилиндра.
Но есть и более простой способ изготовления бура:
- по длине буровой штанги приваривают небольшие отрезки труб (по ним может двигаться металлический пруток);
- на конец штанги приваривается петля, а к этой петле закрепляется металлическая полоска – она будет выступать в качестве режущей кромки;
- к середине данной полоски приваривают петлю, также петлю приваривают на конец движущегося прутка, после эти петли соединяют между собой металлическим стержнем.
Особенности конструкции бура ТИСЭ, определяемые типом почвы, на котором тот будет использоваться.
- Сыпучий грунт требует наличия дополнительного рыхления. В связи с этим в конструкции бура ТИСЭ своими руками нужно предусмотреть не один, а два вертикальных «клыка». При этом сами режущие кромки в инструменте следует располагать чуть ближе друг к другу и более горизонтально. Все это позволит предотвратить обратное высыпание грунта в скважину.
- Тяжелый каменистый грунт требует острых режущих кромок. Важен здесь и их наклон, ведь нужно захватывать большое количество земли сразу. А для того, чтобы твердая почва лучше поддавалась бурению, «клыков» в конструкции бура тоже должно быть несколько.
видео.
