Строительство дороги через дренажную канаву для въезда на участок загородного дома

Продолжительность службы дорожного покрытия в основном зависит от качества основания. Кроме того, дороги требуют не только теплоизоляции и эффективной гидроизоляции, но и создания системы дренажа, что способствует улучшению характеристик дорожного покрытия. Важно учесть, что при строительстве дороги необходимо также предусмотреть устройство канавы для дренажа.

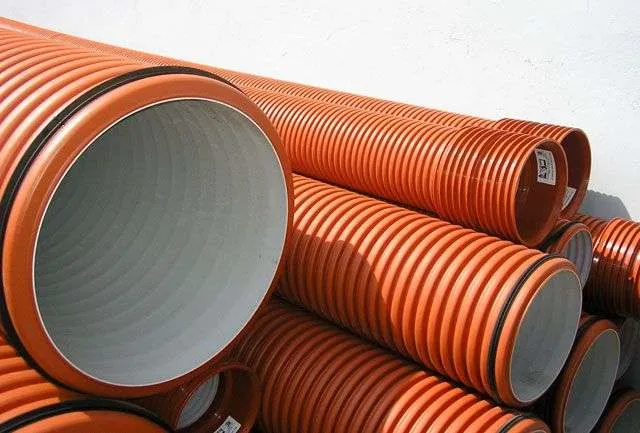

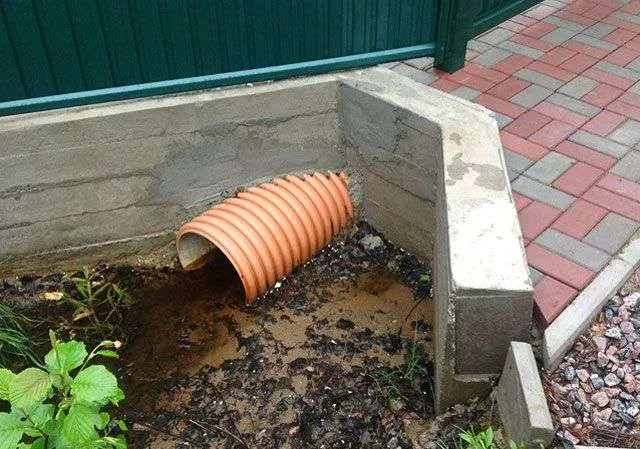

Гофрированная пластиковая труба для укладки в канаву

Достаточно популярным и эффективным материалом для укладки в канаву являются пластиковые гофрированные трубы. Их габариты могут варьироваться в очень широких пределах: диаметр стандартных изделий составляет от 200 до 1000 мм, толщина стенки – от 22 до 140 мм, а длина – от 1 до 6 м.

При изготовлении пластиковых труб соединяется несколько слоев сырья, в результате чего получается монолитная конструкция. В качестве сырья для гофрированных изделий используется первичный полиэтилен или полипропилен высокой плотности

Очень важно, чтобы в процессе производства в материал не добавлялось вторичное сырье – такое смешивание является причиной существенного снижения упругости готовых изделий

Для определения упругости гофрированной трубы достаточно надавить на ее ребро – при наличии примесей материал не вернется в исходное состояние, в то время как изготовленные из первичного сырья изделия примут первоначальный вид. Также нужно знать, что внешний слой таких труб, по сути, является легким защитным кожухом, при помощи которого удается достичь высокого показателя жесткости и необходимой толщины стенок, не утяжеляя конечные изделия. При возникновении нагрузки пластиковая труба для въезда на участок через канаву слегка прогибается, но именно за счет этого качества данный материал удерживает форму и целостность.

Роль упругости данного материала нельзя недооценивать, ведь именно этот показатель дает возможность трубам при необходимости изгибаться, не испытывая деформирующих внутренних нагрузок. При уменьшении внешней нагрузки труба возвращается в прежнее состояние, не прекращая выполнять свои прямые функции. Правильное обустройство канавы с уклоном даст возможность трубопроводу очищаться самостоятельно, но даже при отсутствии уклона труб будет гораздо проще чистить – пластик очень гладкий, и различные твердые примеси к нему не прилипают.

Жесткость трубы обозначается символами SN и может составлять 4, 6, 8 и 16 kH/м2. Числовое значение демонстрирует прочность трубы, которая выражается в давлении на один квадратный метр, и допустимую глубину прокладки (от 2 до 8 м). Вариативность жесткости позволяет использовать гофрированные пластиковые трубы на заезд через канаву в самых разных местах – от загородных участков до аэродромов.

В целом, гофрированные пластиковые трубы имеют массу положительных качеств:

• Небольшой вес, упрощающий транспортировку и монтаж трубопровода;
• Устойчивость к коррозии и большинству агрессивных химических веществ;
• Устойчивость к температурным перепадам (рабочая температура может варьироваться от -35 до 75 градусов);
• Высокая механическая прочность и сопротивляемость деформации;
• Высокая кольцевая жесткость;
• Длительный срок службы (при правильной укладке пластиковые трубы могут работать до 50 лет);
• Простой монтаж и универсальность (при необходимости трубы без проблем разрезаются или наращиваются);
• Небольшая стоимость.

Из недостатков можно отметить разве что боязнь открытого огня и полное неприятие ультрафиолетовых лучей, при попадании которых гофрированные пластиковые трубы начинают очень быстро разрушаться.

Как укрепить склон на участке выбираем надежный способ защиты от оползней

Стоимость подобной конструкции начинается от 7 000 рублей за 1 погонный метр

— бетонные лотки так же как и бетонные трубы не пропускают воду, следовательно так же как и в первом случае вам придётся создавать дублирующую дренажную систему и прорубать для неё выпуски в бетонных лотках.

— канава из бетонных лотков хоть и выглядит аккуратно, но абсолютна неэстетична. Гладкие серые бетонные стенки будут «радовать» вас своим унылым видом весь срок своей службы.

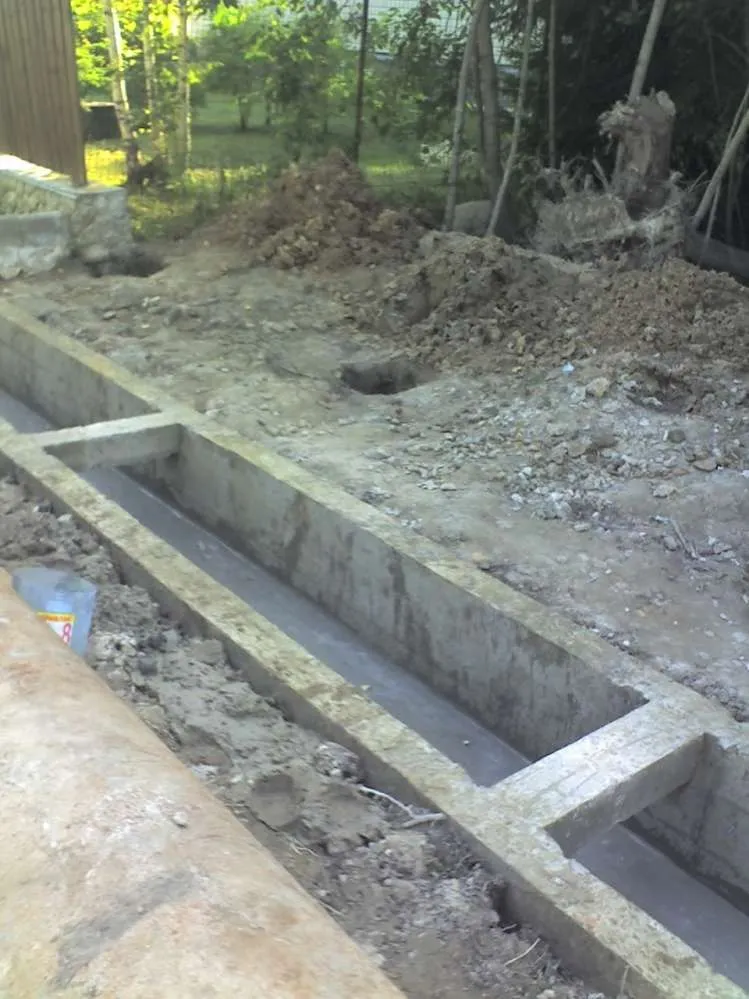

Способ 3.

Бетонирование стенок канавы.

Плюсы и минусы у такой конструкции будут аналогичны ж/б лоткам, с той лишь разницей, что общая стоимость и трудоёмкость существенно возрастают. Особенно сложно проводить такие работы в дождливый период времени, в этом случае требуется система временного дренажа. В качестве достоинства для подобной конструкции можно указать лишь возможность работы в стеснённых условиях, там где работа крупной техники невозможна. По фотографии видно во что превратился окружающий ландшафт после окончания работ, а так же становится примерно понятен их общий масштаб. Ориентировочная стоимость — 10 -15 тыс./пог.м.

Способ 4.

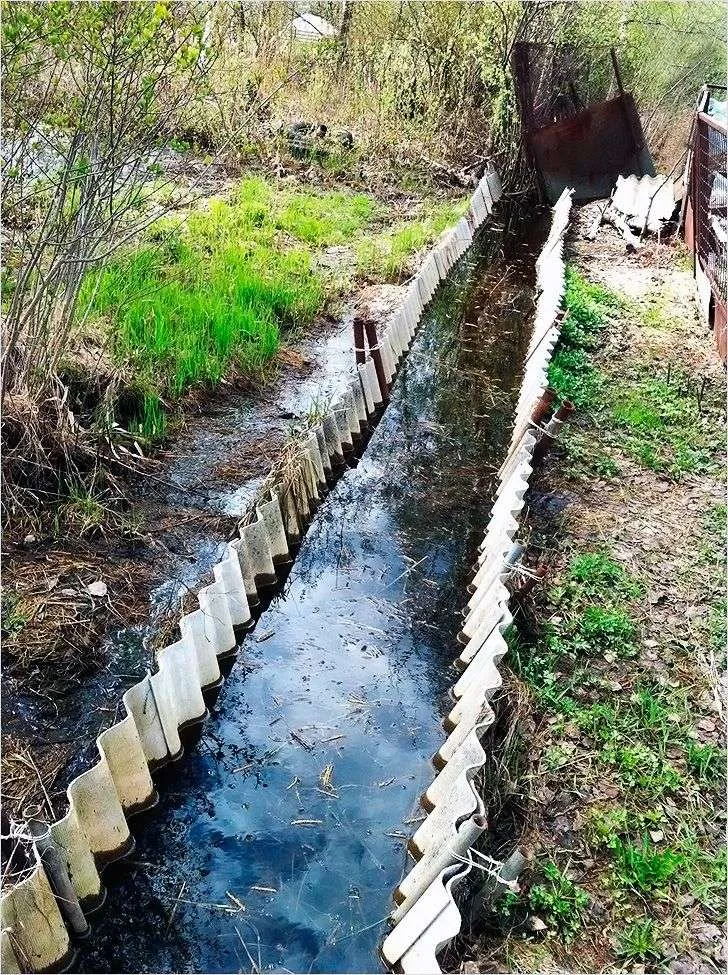

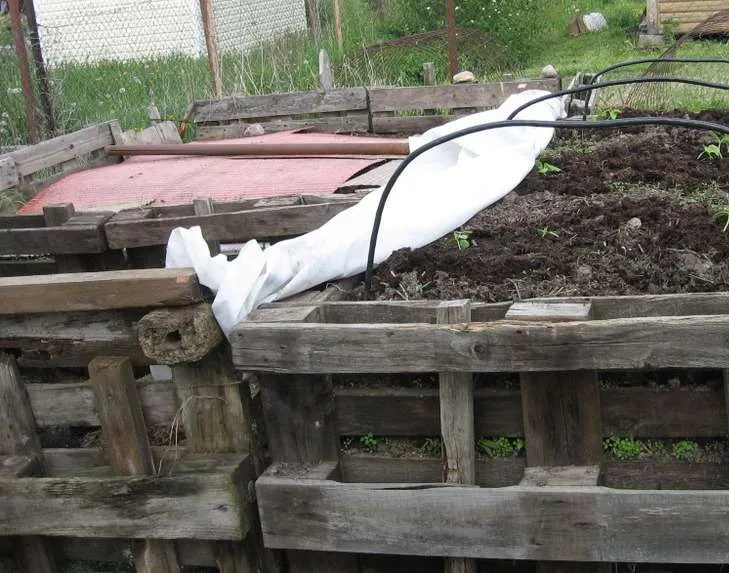

Здесь наверное стоило бы рассмотреть все попытки обуздать непокорную канаву. Старый шифер, доски, распорки, кирпичи, покрышки, деревянные поддоны и т.д.

Подобными методами редко удаётся достичь какого-то приемлемого внешнего вида, не говоря уже о долговечности. Дерево быстро гниёт, а силы морозного пучения с лёгкостью ломают шифер.

Способ 5.

Использование георешеток.

Довольно популярный метод в ландшафтном дизайне. Георешетки долговечны, прочны, а после засыпки их грунтом зарастают травой.

Плюсы:

— хороший внешний вид

— невысокая стоимость

Минусы:

— если в канаве довольно долго стоит вода, то трава в этой части канавы отмирает

— чистить канаву нужно крайне аккуратно, чтобы не повредить пластиковую решетку

— подобная канава «съедает» непозволительно много места (около 3-х метров), что при нынешней стоимости земельных участков можно назвать расточительством.

Способ 6.

Большинство указанных выше способов либо дороги либо малоэстетичны. Так что же выбрать обычному человеку не затрачивая при этом лишних денег.

Есть довольно простой и красивый способ обустройства канавы.

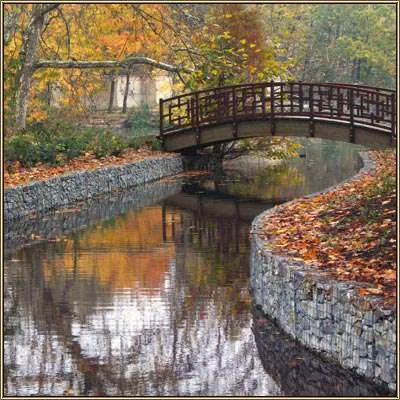

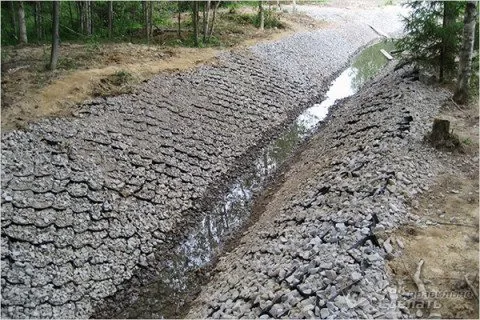

Сетчатые габионные конструкции долговечны и сочетают в себе массу положительных характеристик различных конструкций.

— они столь же эстетичны как и подпорные стенки из натурального камня

— они не боятся морозного пучения грунта и не меняют своей формы при замерзании воды в канаве

— пространства между камнями можно засаживать различными видами растений, создавая декоративные стенки по аналогу альпийских горок

— они не занимают много места на участке, ширина габионов для дренажных канав не превышает 50см

— канава всегда доступна для расчистки и не боится механических ударов и даже в случае их повреждения, они легко поддаются ремонту

— габионные конструкции долговечны, срок службы оцинкованного сетчатого каркаса достигает 50 лет, но даже по завершении этого срока стены из габионов сохранят все свои функции, т.к. к этому моменту они плотно будут связаны корнями растений, нанесенной зелёй и т.д.

— стоимость габионной конструкции обрамляющей канаву составляет 4000-5000 рублей (обрамление канавы с двух сторон на высоту 50см., включая все необходимые работы и материалы), что практически вдвое дешевле ближайших конкурентов.

— вдоль габионных конструкций можно устанавливать заборы и ограждения. Более того, сама габионная конструкция может послужить готовым основанием для забора.

— габионы легко пропускают через себя воду, работая при этом в качестве эффективного дренажа

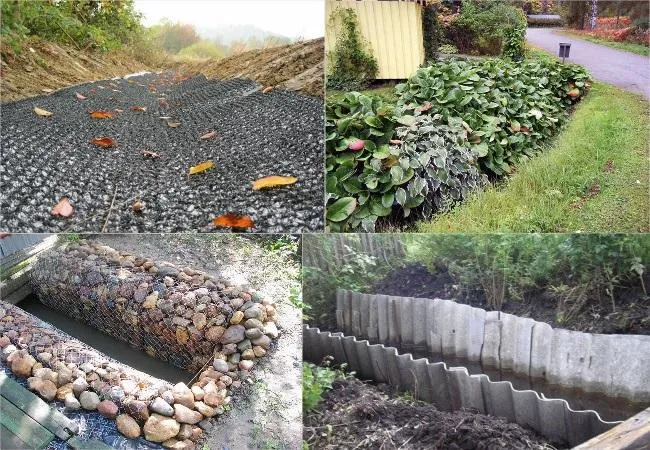

Способы усиления стенок

Дренажная канава лишь отчасти выступает в роли транспортной системы, вода, поступающая в нее, должна эффективно впитываться в грунт по всей протяженности по дну канавы. Использовать бетонные секции или другим способом усиливать дно нецелесообразно.

Допускается использование жесткого водонепроницаемого основания, только если под ней проходят подземные коммуникации, которые следует обезопасить от воздействия атмосферных осадков и грунтовых вод.

Эффективные способы усиления склонов:

• Густые зеленые насаждения с развитой мучнистой корневой системой. Подходят низкорослые многолетние растения, травы и т.д. для уклона до 30 градусов;
• Геоматы, сети полимерных материалов с большой ячейкой, уложенные в несколько слоев. Не мешают росту зеленых насаждений и препятствуют схождению почв и размыванию на участках с уклоном до 65-70- градусов;

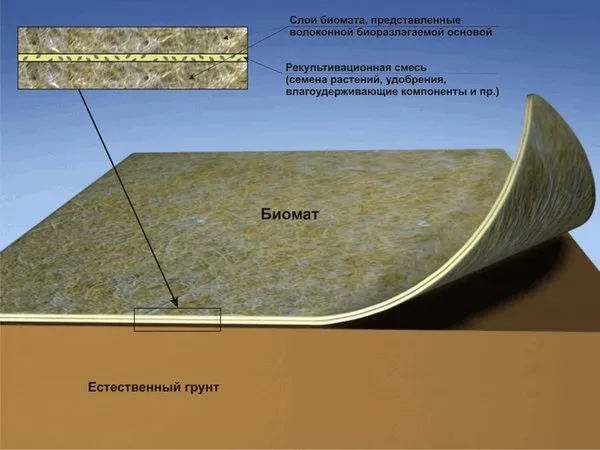

• Биоматы – специальные ячеистые и пористые полимерные толстые полотна с наполнением грунтом и семенами многолетних растений. Для уклонов до 50-60 градусов;



  схема использования биомата для канавы

• Массивные армированные кубы из решеток проволоки оцинкованной стали или полимерных материалов, наполненные дренажными насыпными материалами. Используются для возведения глубоких канав с отвесными стенками в гористой местности, при значительном заглублении грунтовых вод, наличии близко к поверхности глинистого слоя, препятствующего отводу атмосферных осадков.

Во время проведения земельных работ и подготовки основания канавы вырывается протяженный котлован шириной примерно в два раза больше необходимого. По дну засыпается подушка из песка крупной фракции или гравия.

Склоны уплотняются вручную или механическим способом, застилаются выбранным для усиления материалом. Далее насыпается слой почвы так же с трамбовкой и уплотнением только уже меньшей интенсивности.

Особенности конструкции

…открытого типа.

Чаще всего устройства открытого типа встречаются в загородных домах, на дачах. Канавы для сбора ливневых осадков заглубляются в почву немного ниже верхнего грунтового слоя. Избыток влаги сбегает по желобам к очистным сооружениям либо к местам для утилизации.
Для открытых конструкций подойдут любые природные материалы, например, деревья и камни. Устройство данного типа требует минимум материальных вложений, но требует физических сил и времени, чтобы укрепить боковые стены канавок.

Также для открытого типа применяют изготовленные на заводе желоба для сбора влаги. Материал изделия диктует стоимость конструкции. Желобки из металла стоят дороже, чем из пластика.

Открытые водоотводные канавы сверху накрывают решетками, чтобы сохранить красивым внешний вид участка, также от попадания крупного мусора во избежание засоров.

… закрытого вида.

Канализация по отводу ливневых стоков в городах устроена по закрытому типу. Дождевая вода от дорог, строений отводится с помощью труб, уложенными в грунт, к месту утилизации. Система труб проложена от начала, где собирается лишняя жидкость, до места, где производится утилизация влаги.

Данное устройство требует немалых денежных затрат на трубы, также на сопутствующие детали конструкции.

Виды ливневых канав

Все каналы ливневые подразделяются на три основных вида:

1. открытого типа;
2. закрытого типа;
3. смешанная система, включающая в себя элементы открытого и закрытого типа.

Открытые ливневые канавы

Открытые системы преимущественно используются на или в загородных поселках. Ливневые желоба располагаются чуть ниже поверхности земли. В них стекает собранная вода и отводится к месту утилизации или очистки.

Открытые каналы можно обустроить:

• при помощи камней, дерева и иных природных материалов. Для обустройства такой системы водоотведения потребуется минимум материальных затрат, но много времени для укрепления стенок сооружения;
• используя специальные дождевые желоба. Стоимость желобов варьируется в зависимости от материала, из которого они изготавливаются. Самыми дешевыми являются пластиковые лотки, а самыми дорогостоящими — металлические.

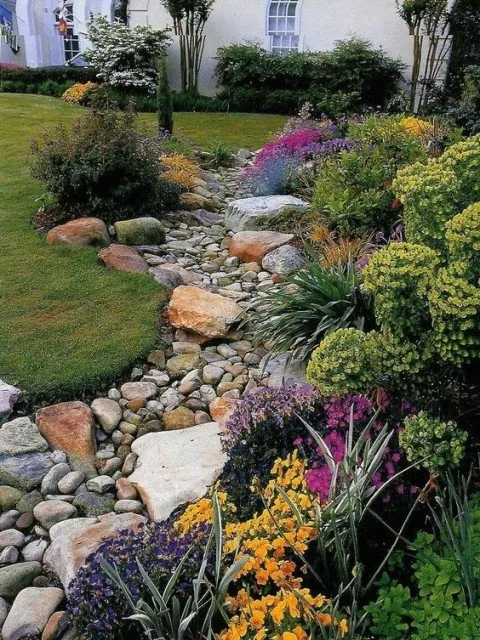

Для придания системе водоотвода эстетичного вида применяются разнообразные , закрывающие установленные желоба.

Закрытые ливневые каналы

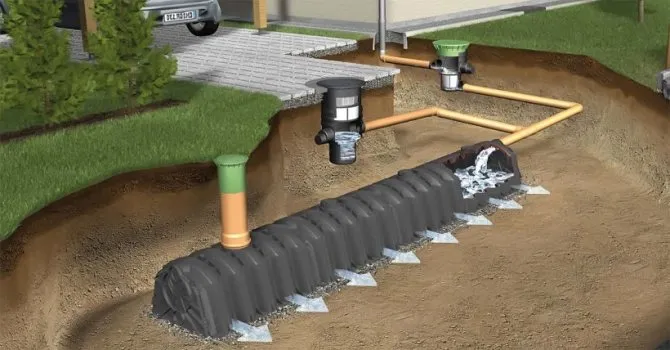

Закрытые каналы используются при обустройстве ливневки в городах. Основное отличие системы состоит в том, что дождевая вода отводится с участка не по желобам, а по трубам, спрятанным в земле.

Трубами соединяются все отдельные точки сбора дождевой воды и конечная точка утилизации жидкости.

Для обустройства такого вида системы водоотведения потребуются большие финансовые затраты (приобретение труб и иных комплектующих элементов) и четко разработанный проект, позволяющий выполнить все работы с максимальной точностью.

Выбор вида водоотводной системы зависит от пожеланий собственника. Закрытая канализационная сеть потребует более объемных вложений денежных средств.

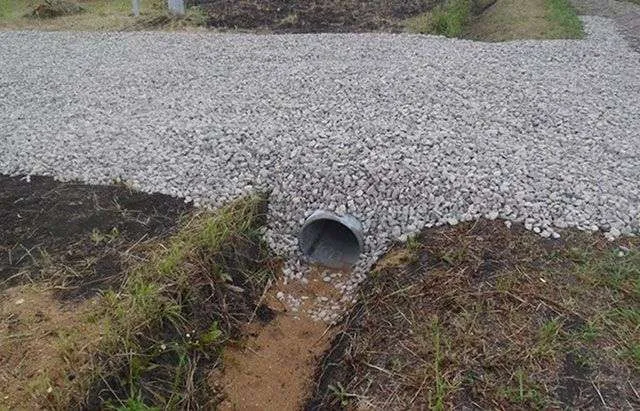

Алгоритм укладки трубы в канаву

Главной задачей, ради которой трубы укладываются в канаву, является прохождение воды только через трубопровод, без попадания в грунт. Чтобы добиться такого результата, нужно четко соблюдать технологию монтажа трубопровода и следить за качественным выполнением всех пунктов.

Пластиковая или стальная труба в канаву укладывается по следующему алгоритму:

1. Подготовка к работе. Данный этап включает в себя проектирование будущей системы, проведение замеров, разметку участка и комплекс работ по расчистке канавы от грунта. Также на этом этапе нужно подобрать и приобрести необходимые материалы.

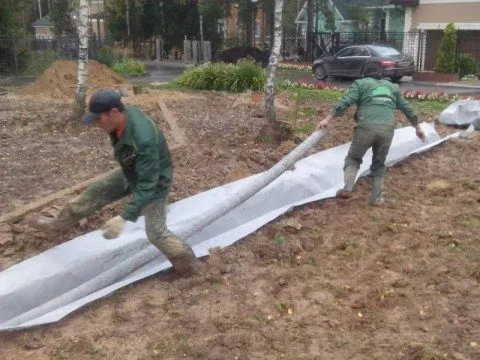

2. Подготовка канавы. Дно и стенки канавы застилаются геотекстильной тканью, которая предотвратит размывание конструкции. На дне канавы обустраивается песчаная подушка толщиной около 20 см. Если грунт слишком зыбкий, стоит сначала прокопать его примерно на 10 см и заполнить это пространство щебнем. Канава должна иметь постоянный уклон в 2 см, чтобы вода не застаивалась.
3. Укладка трубы. Выбранная труба для канавы на дачу укладывается ровно посредине траншеи. Возле краев трубы можно сделать небольшие ямки, заполненные гравием – это защитит трубопровод от заиливания. По обоим краям заезда стоит установить деревянную опалубку, которая будет удерживать насыпь во время работы. Позже эти места нужно залить бетоном.
4. Обустройство насыпи. Собранный трубопровод засыпается песком, толщина слоя которого в утрамбованном состоянии должна превышать 30 см. Следующим этапом будет засыпка щебневого слоя толщиной около 20 см. Сверху засыпается гравий, а на самом верху должен быть песок или мелкая щебенка. В итоге уложенная в канаву дренажная труба должна закрываться насыпью толщиной не менее полуметра, иначе конструкция не выдержит массы проезжающего по ней транспорта. Асфальтировать или заливать бетоном заезд можно только после того, как насыпь немного осядет.
5. Заливка боковин заезда. При бетонировании сторон заезда нужно следить за тем, чтобы торцы труб были открытыми. Чтобы предотвратить попадание мусора в трубопровод, установленная на заезд труба должна оборудоваться металлической сеткой.

Заключение

Укладка трубы в канаву – процесс трудоемкий, но вполне реализуемый. Путей решения проблемы много, а неизменной остается лишь цель – предотвратить подтопление участка и создать надежный заезд для транспорта.

Требования. Расстояние от забора

По любым дренажным системам, ориентированным на мелиорацию частного участка нормируются СП 104-34-96 и СНиП 2.05.07-85. Оговариваются оптимальные уклоны для организации дренажной канавы, расстояния до забора и других конструкций, а также варианты исполнения в зависимости от требуемой пропускной способности и характеристик дренируемого участка, таких как общий уклон, тип почвы и т.п.

Для ровного участка или с незначительным уклоном до пяти градусов к горизонту дополнительный уклон по дну канавы должен составлять 3-5 ‰ (промилле), что соответствует разнице в высоте 3-5 см на каждые 10 м.

По факту качество уклона и его равномерность определяются на месте при подготовке траншеи. С высокой точностью обеспечить форму траншеи сложно, так что придется в ходе эксплуатации дренажа править его геометрию.

Простые варианты дренажных канав

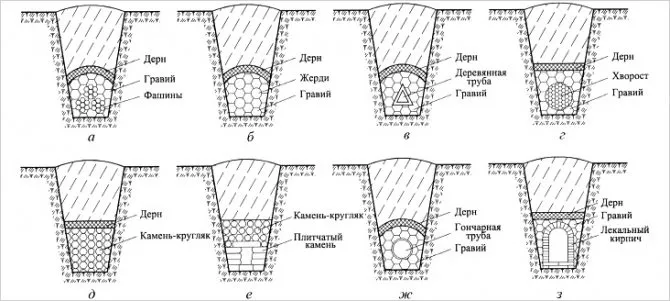

Еще в давние времена люди строили дренажные системы, а значит, их можно назвать чуть ли не самыми древними инженерными коммуникациями. Просто тогда они имели простейшие конструкционные решения. Например, в дренажи для стоков помещали пучки прутьев диаметром 10 сантиметров и тогда системы использовались более продолжительное время.

Такие связки получили в Древнем Риме название «фашины». Древнее изобретение заключается в том, что пучки препятствуют обвалу края канавы и одновременно фильтруют стоки. Подобные дренажные системы до сих пор нередко используют на дачных участках.

Специалисты не рекомендуют засыпать щебнем фашинные дренажные канавы, поскольку со временем пучки прутьев придется заменить. Раскопать песок гораздо проще, чем выгребать щебенку или мелкие камни. Подобные дренажные системы служат в среднем около 15 лет. Когда устройство дренажной канавы выполняется своими руками, нередко пользуются принципом, имеющим отношение к древнему изобретению, но для этого используют современные материалы и изделия, например, автомобильные шины. Несмотря на то, что они круглые, их разрезают относительно радиуса на 6-8 частей. Каждый из сегментов в результате представляет собой участок U-образной трубы, открытой сверху. Выложив их открытой частью кверху на дно дренажной канавы, можно создать условия для перенаправления стоков в нужную сторону.

Старые покрышки являются практически вечным материалом, да и финансовых затрат в таком случае нет. Укладывать сегменты шин следует на промятую глину, а сверху на них высыпают щебень, песок и прочие находящимися под рукой домашнего умельца фильтрующе-пропускающие воду стройматериалы.

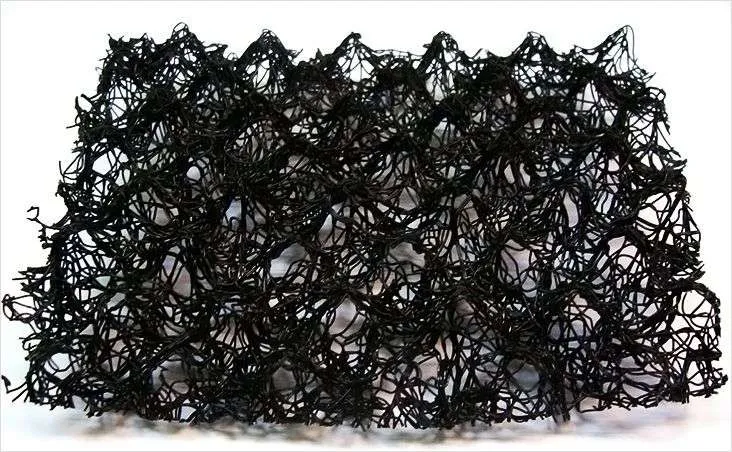

Геоматы

Монтаж геоматов довольно прост. Вначале склон очищается от мусора и больших растений (кустарников и высокой травы). Затем поверхность нужно выровнять при помощи граблей. После этого в верхней части склона крепится край геомата при помощи анкеров. Затем рулон раскатывается к основанию склона и отрезается лишний кусок. Нижний край геомата также крепится анкерами. После этого по аналогии укладывается следующая полоса материала. При этом нужно делать нахлест в 15 см.

После того как весь склон покрыт геоматом, его засыпают грунтом (достаточно 3–4 см). Затем поверхность желательно засеять семенами травяных растений. Так, вы улучшите внешний вид и более надежно закрепите материал.

Какой способ отведения выбрать

Выбор способа отвода очищенных стоков зависит не столько от желания владельца участка, сколько от объективных обстоятельств: типа грунта, наличия открытых водоемов и сточных канав, уровня грунтовых вод и так далее. Благодаря высокой степени очистки допускается отвод жидкости на грунт, а при установке блока дополнительной доочистки – в озеро или пруд.

Важно понимать, что станция биологической очистки и обычный септик имеют принципиальные различия. В первом случае аэробные бактерии «разделяют» стоки на активный ил и воду

Жидкость при этом имеет степень очистки около 98%. Проще говоря, она мало чем отличается от речной или озерной воды. Септик же не в состоянии обеспечить столь высокий уровень очистки, поэтому вода из него нуждается в дополнительной фильтрации грунтом.

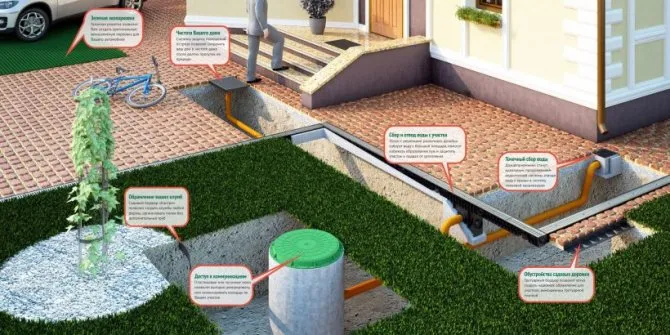

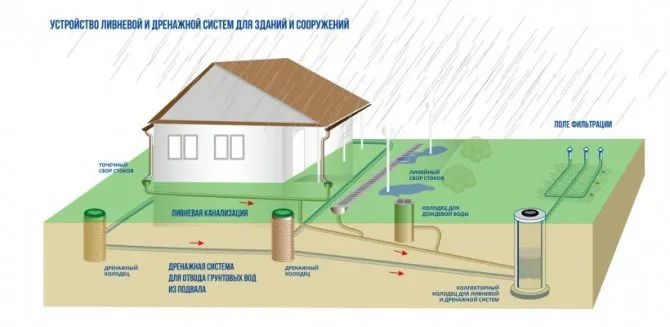

Элементы дренажной системы

Конструктивно глубинные и поверхностные системы сбора воды отличаются до первого колодца, затем устройство дренажа принципиально не отличается от обычной магистрали трубопровода канализации. Системы дренажа устраивают самотечные – вода течет по трубам под действием гравитации.

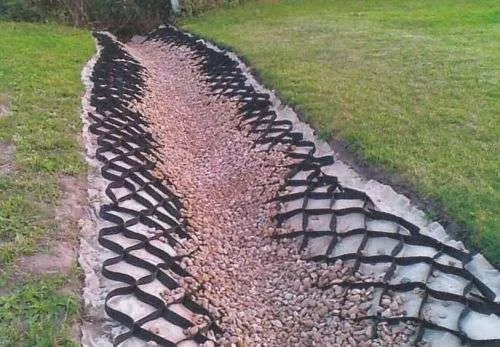

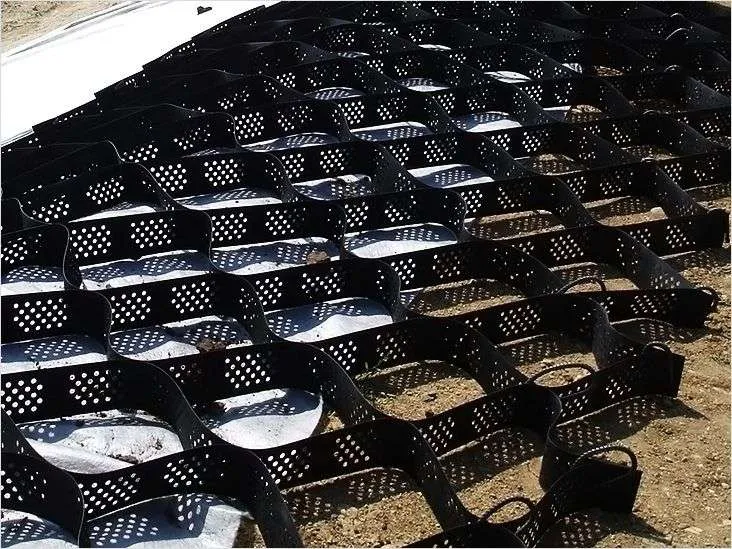

Георешетка

Более крепким и надежным материалом для укрепления стенок дренажной канавы является георешетка. Такие изделия делаются из прочного полиэтилена или полипропилена. Георешетка крепится к откосам при помощи анкерного крепежа (Г-образное изделие, длиной в 50–80 см).

Перед началом работ необходимо осушить канаву. Затем откосы и дно очищается от мусора и выравнивается. После этого раскладывается георешетка. Крепление делается в шахматном порядке на расстоянии в 30–40 см друг от друга. После этого все ячейки засыпаются песком или гравием.

Самым дорогим, но и самым надежным укреплением склонов дренажных канав считается габион. Такие изделия выполнены в виде параллелепипеда из сетки. При этом используется металлическая проволока двойного плетения.

Для защиты от коррозии сетка покрывается слоем пластика. Внутрь габиона помещаются крупные камни или щебень. Такая защита способна прослужить более 50-ти лет. При этом внешний вид габиона очень привлекательный.

Последовательность устройства дренажных канав

Работа по созданию дренажной канавы осуществляется в определенной последовательности:

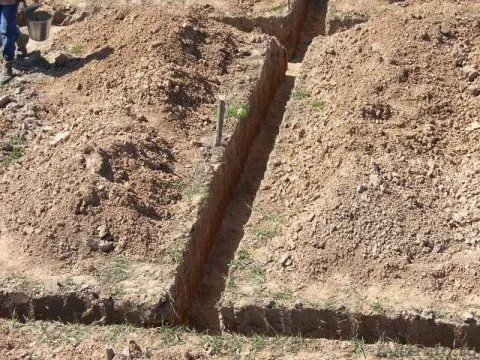

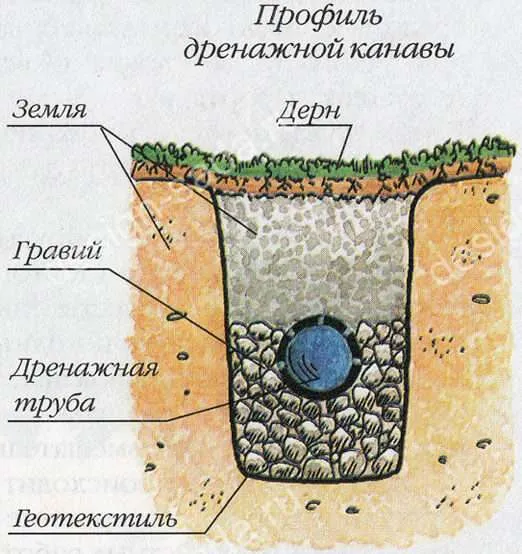

1. При копании траншеи учитывают, что соотношение между шириной и глубиной должно быть рано примерно один к двум. Уклон нужно делать плавным.
2. Потребуется труба для дренажной канавы. Можно использовать пластиковые изделия диаметром 63 миллиметра или даже большего сечения. Асбоцементные «сотки» будут еще лучше. Труба нужна, чтобы собирать воду и отводить ее в нужном направлении. В ее верхней части проделывают отверстия в несколько рядов на расстоянии 10-15 сантиметров диаметром 1,5 сантиметра. На то, чтобы проделать дырки потребуется время.
3. Но отверстия нельзя оставлять незащищенными, поскольку в трубу легко попадет земля и прочий мусор и в итоге она в скором времени заилится и забьется. Чтобы избежать негативных моментов дренажная труба в канаву должна иметь фильтр. Сделать его несложно – трубу следует обмотать не слишком плотным геотекстилем или особой тканью, чтобы сквозь нее легко проходила вода.
4. Далее следует укрепление дренажной канавы. Ее засыпают мелкими камушками, оказавшимися на дачном участке, а также битым кирпичом, щебнем, керамзитом, высохшим цементным раствором, крупным песком и другим стройматериалом. Одним словом, всем, что есть в данный момент под рукой (это можно назвать строительным мусором). Главное требование к нему – слой должен хорошо пропускать воду.

Растущие по краям дренажной канавы и на ее дне травы и цветы имеют корневую систему, которая не только укрепит ее стенки, но и послужит отличным природным фильтром. Кроме этого они своим видом преобразят в лучшую сторону неэстетичную траншею.

Проектирование водоотводных и напорных канав

Водоотводные канавы служат для отвода воды от дороги в стороны, в пониженные места или к водопропускным сооружениям.

Если дорога пересекает на коротком расстоянии несколько логов, воду можно не пропускать через дорогу в каждом понижении, а устраивать водоотводные канавы, перехватывающие воду в малых логах и отводящие в главный лог (рис. 5.3). Обычно канавы глубиной 0,25–0,5 м, собирающие воду с малых логов, начинают в самом русле.

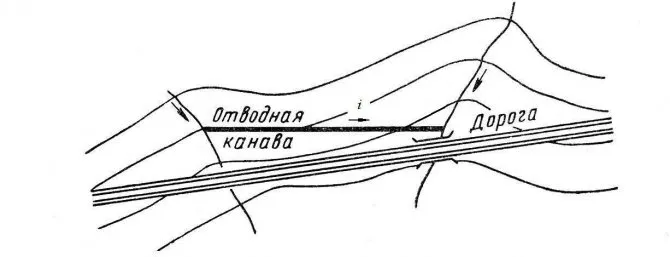

Рис. 5.3. Схема отвода воды из бокового лога к сооружению в главном логе

Канавы устраивают с продольными уклонами не менее 5 – 7 ‰, длину принимают не более 500 м.

Водоотводные канавы также проектируют для выпуска воды из пониженных участков – бессточных впадин, которые пересекает дорога.

Воду из впадины отводят до ближайших логов или более глубоких впадин, устраивая водоотводные канавы с двух сторон дороги (рис. 5.4, а). Возможно и другое решение: устройство водопропускной трубы и водоотводной канавы с низовой стороны (рис. 5.4, б). Вопрос решается с учетом конкретной ситуации: наличия понижений с двух сторон дороги и технико-экономических расчетов (следует подсчитать, что дешевле – труба или канава).

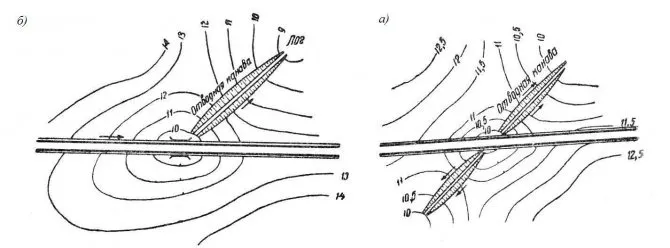

Рис. 5.4. Схема отвода воды из бессточной впадины: а – без устройства трубы; б – с устройством трубы под полотном

Рекомендуется пересекать впадину не в самом глубоком месте, а сбоку. Тогда более глубокая часть впадин будет играть роль испарительного бассейна.

При наличии поперечного уклона местности косогора вода, притекающая к дороге с верховой стороны, должна быть перехвачена и отведена в сторону от дороги с помощью нагорных канав (рис. 5.5).

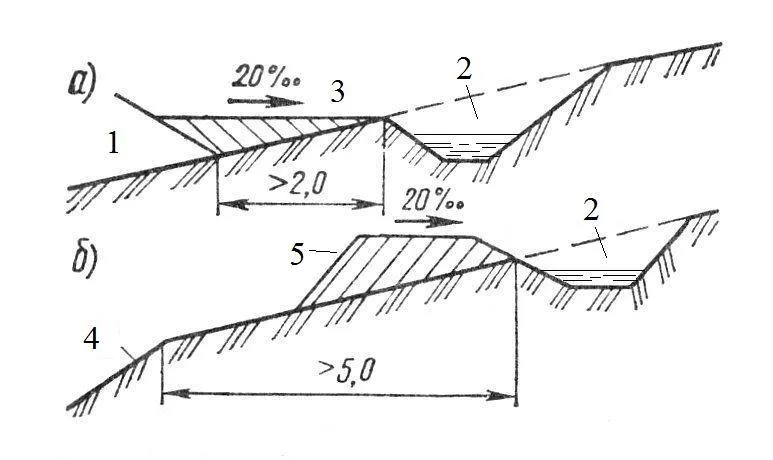

Рис. 5.5. Нагорные канавы:

а – у насыпи; б – у выемки; 1 – насыпь; 2 – нагорная канава;

3 – берма; 4 – откос выемки; 5 – банкет

Сечение нагорных канав рассчитывают по расходу воды, притекающей к ней. Канаве придают трапецеидальный поперечный профиль с наименьшей шириной по дну 0,5 м. минимальная глубина канавы 0,5 м, крутизна откосов 1:1,5, продольные уклоны не менее 3–5 ‰.

Если земляное полотно проложено по косогору в насыпи, то нагорную канаву располагают на расстоянии не менее 2,0 м от подошвы насыпи, а между ней и насыпью отсыпают берму с уклоном 20 ‰ к канаве (рис. 5.5, а).

При наличии кювета в насыпи и расположении дороги в выемке, во избежание сплывов и оползания откосов из-за переувлажнения грунтов, нагорные канавы располагают на расстоянии не менее 5 м от внешнего откоса кювета или выемки (рис. 5.5, б). Чтобы избежать затопления выемки при переполнении нагорной канавы, между выемкой и канавой отсыпают земляные призмы – банкеты.

При большом притоке воды на крутых и длинных косогорах устраивают два и более ряда нагорных канав. Кюветы и нагорные канавы укрепляют дерном, укрепленным грунтом, мощением.

Зачем нужна канава водоотвода?

Прежде всего, как уже упомянуто выше, во избежание образования луж, застоев воды на улице. Вода – страшная вещь, особенно для бетонных конструкций. Ведь если вода начинает скапливаться в стыках между бетонных плит, это разрушает бетонную конструкцию, тем самым провоцируя появление различных трещин.

Ведь все знают, что вода имеет свойство расширяться при замерзании, поэтому застои воды особенно опасны в начале весны, когда часто меняется температура окружающей среды с плюса на минус. Чтобы спасти асфальтную или бетонную дорогу в ваших двориках нужно прокладывать так званый кювет, водоотводная канава.

Сама по себе водоотводная канава являет собой линейное углубление проложенное около грунтовых дорог и строительных площадок. Канава вдоль дороги это легкий и удобный способ осушить дороги или большие площади личного пространства.

Дренажные канавы делятся за их расположением по отношению к участку, который избавляет от воды, а также по их форме. В зависимости от размещения труб в дренажном фундаменте их разделяют на:

Пристенная канава водосточная

Пристенная канава идеально подойдет для больших земельных уделов
Чаще это канава расположенная вдоль дороги и размещенная по всему периметру участка. Водосточная канава удобная система водоотвода для строительных площадок и больших земельных уделов.

Линейный и пластовый

Такая дренажная канава, кювет такого типа, используются для отведения вод на протяжении круглого года.

Кольцевая дренажная траншея

Очень похожа на пристенную схему дренажа. Однако, размещать кольцевой водоотводный сток можно только на площади, размером до тридцати метров квадратных.

Определение направления движения стоков на участке

Когда отсутствует дренаж, вода может стекать в любое место, при этом, кажется, что стоки движутся хаотически, но это не так. Вся жидкость стекает под уклон.

Чтобы определить самую нижнюю точку рельефа можно:

• изучить рельефную карту местности, имеющуюся в GoogleEarth;
• наблюдать за передвижением дождевых потоков во время ливня.

Прежде всего, следует разобраться, в каком месте будет проходить канава и разметить ее расположение. Она непременно прокладывается под уклоном, но не слишком сильным, поскольку при быстром передвижении стоков проходимость в отдельных точках может быть недостаточной.

Потом рассчитывают дренаж участка. Обозначив на нем трассу прохождения канавы, в этих местах убирают всю растительность и приступают к работе по рытью траншеи.

Принципы устройства дренажа на дачном участке

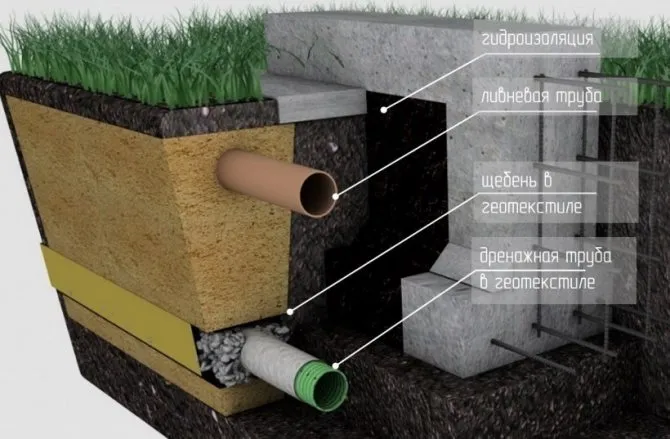

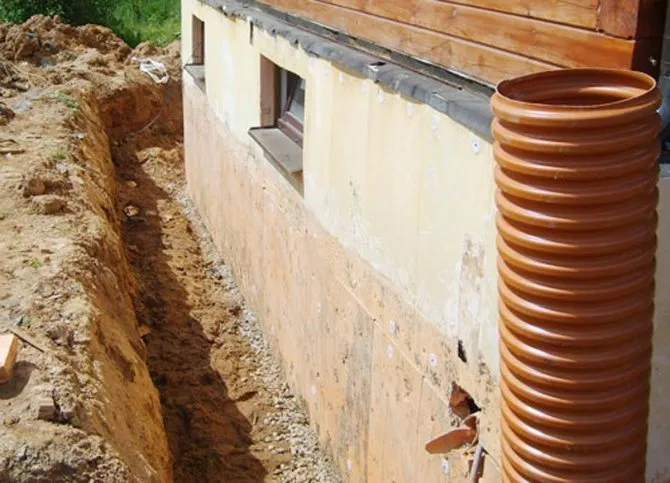

Устройство пристенного дренажа, защищающего фундамент и конструкции дома, обязательно в любом регионе России. Устройство ливнеотвода вокруг дома обязательно в том случае, если дом большой, и для удаления воды в точках слива водосточной системы.

Если дом имеет площадь 50 м кв. и отмостку шириной не меньше 0,8 м, ливневая канализация не обязательна (если, конечно, дача не расположена в заболоченном месте).

Дренаж всей площади участка необходим, если в течение почти всего лета участок заболочен или грунтовые воды стоят очень высоко.

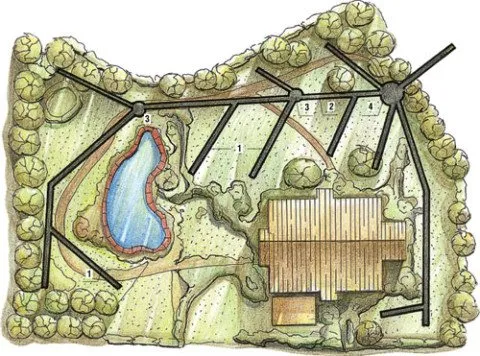

Перед тем, как сделать дренаж на участке, необходимо начертить схему дренажа для участка с учетом размещения зданий, дорожек, деревьев и кустарников, площадок и колодцев.

Как построить канаву

…открытого типа

До начала монтажных работ заранее подготавливают оборудование и материалы:

• -экскаватор, если объем работы большой, либо лопаты.
• -крупную, мелкую щебенку.
• -желоба для сбора осадков, либо материалы, укрепляющие стенки каналов.

Схема прокладки канав. Работы по устройству ливневки ведутся в определенном порядке.

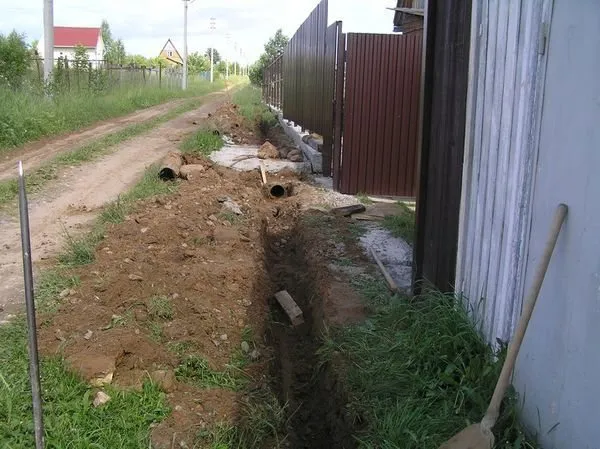

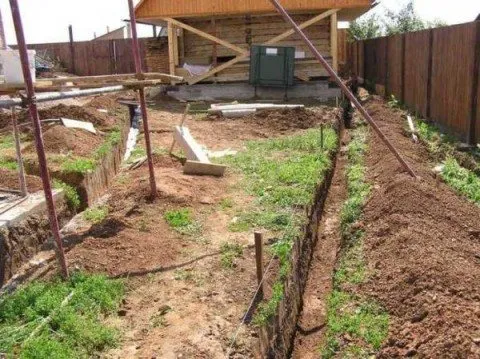

Нужно выкопать траншеи вдоль ограждения участка, ведущие к месту, где собирается вода. Трубы в канавах заглубляются в почву более чем пятьсот миллиметров, имеют ширину четыреста миллиметров. Если для водоотведения применяются специальные желоба, то траншея вырывается немного больше габаритов желобов.

Далее дно канавы засыпают щебнем, сначала крупной консистенции, затем мелкой. Если планируется встраивать ливневый желоб, то на дно укладывается песок, а не щебень, образуя подушку для желоба. Вновь проверяют качество работы всей системы. У входа в место сбора воды сооружают устройство для улавливания песка. Устройство должно соединяться с водоотводной системой с одной стороны, и трубой, выводящей жидкость в водоем, либо колодцем, коллектором для сбора воды – с другой. Канавы для красоты обкладывают камнями, высаживают растения, желоба накрываются специальными решетками.

Избыточную воду отводить в водосборный колодец для орошения участка.

… закрытого типа

Схема монтажных работ. Сначала трубы соединяются в единый трубопровод, используя специальные фитинги, необходимые для системы. По приготовленному плану прокладывают изгибы трассы. Затем трубы покрывают геотекстилем или иным теплоизоляционным материалом. Обычно применяют трубы для основной конструкции с сечением в сто десять миллиметров, и вспомогательные трубы с диаметром семьдесят пять миллиметров.

Далее идет подготовка траншей, глубина залегания труб должна быть выше шести ста миллиметров, ширина канавы будет варьироваться от размеров прокладываемых труб. Не нужно забывать о соблюдении угла наклона траншеи для обеспечения самотека жидкости.

Дно засыпается песком, затем щебенкой. На подготовленную подушку кладутся трубы. Искусственным способом наполняют трубы водой и тестируют систему на наличие протечек и качества прохода жидкости к собирательной емкости. Также сооружается устройство для улавливания песка перед собирательной емкостью.

Трубы покрываются слоем песка и щебня, затем канавы утрамбовываются землей.

Водоотводные канавы предназначены для сбора избыточной влаги после ливней или таяния снегов. Они нужны, чтобы избежать подтопления хозяйственных построек и сохранения урожая на участке. Ливневую канализацию можно экономно соорудить своими руками.

Проведение испытания системы дренажа

В процессе планирования работ по обустройству дренажной канавы и определяясь с технологией их исполнения, нужно знать, что иногда сразу все не получается. Поэтому после того, как вырыта траншея, уложен дренаж канавы, трубы и водоводы, их не следует засыпать немедленно.

Нужно дождаться, когда пройдет сильный дождь и убедиться, что стоки хорошо отводятся. При необходимости можно подправить конструкцию. Только убедившись в работоспособности дренажной конструкции, канаву засыпают. Дополнить систему осушения дачного участка способен правильно выполненный дренаж, обустроенный вокруг дома.

Особенности строительства дренажной системы для дороги

Как правило, дренаж вдоль дороги выполняет компания, специализирующаяся на работе такого типа. Тем не менее, рассмотрим все тонкости строительства систем водоотведения с автомобильной дороги.

1. Обустройство дренажных канав выполняется со стороны притока грунтовых вод. Если же речь идет о болотистой местности, то система монтируется в двух сторон магистрали.
2. В случае, когда в непосредственно близости к дороге имеется поток воды, присутствующий в любое время года, то отвод должен осуществляться исключительно в закрытых лотках.
3. Если дренажная система не может быть сделана под одним уклоном, то канавы необходимо поделить на короткие участки с крутым уклоном и длинные пролеты с плавным уклоном. Это позволит обеспечить скорость оттока воды не меньше, чем 0,3 м/сек.
4. Наименьший продольный уклон дренажных канав должен быть 5 см на 10 м участка. Иногда уклон уменьшается до 3 сантиметров.
5. Эффективная система включает в себя создание водопоглощающих колодцев, так будет максимально защищена автомобильная дорога от негативного воздействия грунтовых и талых вод.
6. При обустройстве дренажных канав нужно помнить, что отвод воды из них запрещен в непроточные водоемы, а также туда, где расположены пляжи. Кроме того, для отвода воды в рыбные пруды требуется специальное разрешение.
7. Наименьшая глубина дренажных канав — 0,6 метра, исключение составляют те канавы, которые располагаются в местах с сухим климатом. В этом случае допускается глубина до 0,4 метров. Если же речь идет о болотистой местности, то дренажная канава опускается на глубину до 2 метров.
8. Откосы кюветов со стороны дороги обустраиваются с крутизной в соотношении 1 к 1,5. То есть, при одной части по вертикали необходимо взять 1,5 части по горизонтали.
9. Канава вдоль дороги для водоотведения должна быть шириной не менее, чем 40 сантиметров, если дренаж осуществляется на болотистой местности, то минимальная ширина составляет 80 сантиметров.
10. Разрез водоотводных канав должен иметь форму трапеции.
11. При необходимости кюветы укрепляются. Для этого дно засыпается щебнем с песком, а откосы обсеваются травами в специальные клетки из бетонных брусков или сетки ПВХ.

Подготовка материалов и разметка участка

Материалы и инструменты, которые нужны, чтобы сделать дренаж на даче своими руками, есть в каждом доме:

Лопаты, кирки – на случай, если придется прокапывать твердый каменистый грунт.

Тачки и ведра для переноса и транспортировки извлеченной глины.

Колышки и леска, или лента – чтобы разметить площадку.

Из строительных материалов понадобятся: остатки кирпича, шифера; гравий разной фракции и песок. Выбор декоративных материалов зависит только от желания владельца: можно купить решетки для защиты канав от загрязнения или просто засыпать траншеи камнем в виде дорожек.

Дренажный канал в виде каменистой дорожки

Как определить правильную траекторию и расположение канав без специальных инструментов? Достаточно понаблюдать за естественным направлением потоков после сильного дождя или присмотреться к следам на глине весной. Оставленные стекающей водой следы – идеальное место для копки канав. Желательно сделать предварительную разметку на схеме.

Схема для планирования прокладки дренажных каналов

Самый трудоемкий этап – земляные работы. При открытом поверхностном осушении глубина канав должна составлять около полуметра. Ширина – от 40 до 80 см, до 1 м – в месте слива. Перед началом работ выбранную траекторию отмечают колышками с натянутой леской.

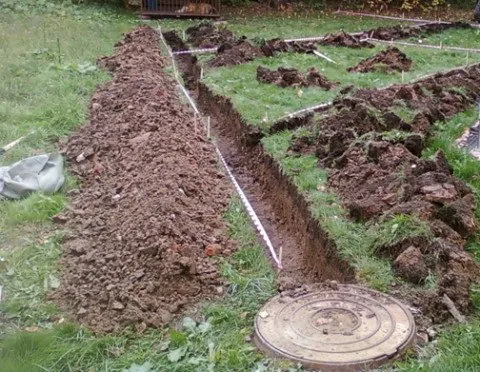

По линии разметки выкапывают канавки

Выкапывать траншеи начинают от верхней точки участка. Извлеченную землю складируют на одной стороне канавы. Значительно упростит уборку после окончания работ обычная полиэтиленовая строительная пленка, уложенная на край траншеи. Извлеченную землю можно использовать для выравнивания и подсыпки грядок и клумб.

Траншея с боковыми отводами

Боковые стенки обязательно формируют под углом. По наклонной поверхности жидкость быстрее стекает на дно, кроме того, не происходит размывания дна из-за удара падающих потоков. Готовые канавки обязательно утрамбовывают: дно и стенки должны быть ровными и твердыми.

Утрамбованные траншеи

Выкапывают магистраль до места соединения с приемным резервуаром.

Существует 3 варианта обустройства канав:

Мягкий – с укладкой слоя грунта поверх засыпки.

Мягкий дренаж

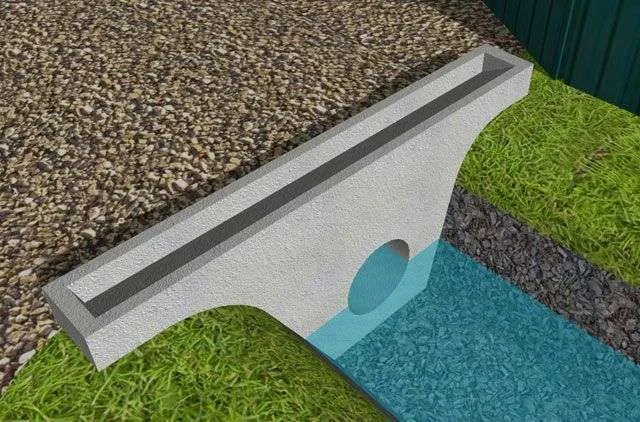

Желоб – в подготовленную траншею укладывают бетонный желоб без крышки.

Открытая канава

Засыпной – проводят засыпку до уровня поверхности.

Чтобы продлить срок службы дренажной системы, необходимо укрепить стенки и обустроить насыпные подушки для облегчения оттока жидкости. В траншею укладывают перфорированную плёнку или специальное геотекстильное полотно. Через отверстия свободно проходит вода, частично впитываясь в грунт.

Каналы с уложенной защитной пленкой

На дно обязательно засыпают слой гравия или щебня разной фракции: на дно – крупный, по мере приближения к поверхности – мелкой фракции. Между слоями засыпки целесообразно установить ускорители течения из подручных материалов, которые будут выполнять функцию трубы. Используют обрезанные пластиковые бутылки без дна, крупные куски кирпича, уложенные с зазорами, связки веток и хвороста длиной до 30 – 50 см.

Простые материалы, которые можно уложить в канавки вместо перфорированных труб

Готовую траншею можно оставить открытой, или закрыть декоративной решеткой. Сетчатые металлические крышки защитят канал от засорения ветками, листьями. Если пленка установлена внахлест, то слой дерна с газонной травой может спрятать канавку от посторонних глаз.

Укрепленная сеткой магистральная траншея

Видео урок о том, как спланировать и сделать дренаж на даче своими руками, не вкладывая деньги в сложную систему.

Отвести умеренное количество воды с участка можно и самостоятельно. Но если на даче планируется постройка загородного дома, простой открытой системы недостаточно для осушения заболоченного участка, лучше обратиться к специалистам. Система с комбинированием глубинной и поверхностной сети – сложна в планировании и обустройстве, а ошибка в расчетах могут привести к тому, что вода останется на поверхности грунта.

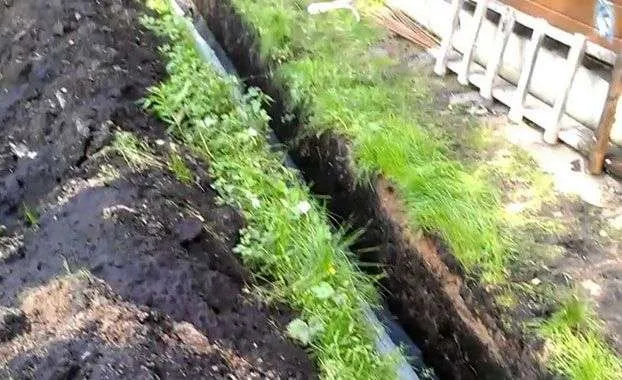

Как сделать дренажную канаву вдоль забора

Для отвода воды от участка необходим дренаж. Его нужно сделать правильно. Расстояние от забора до канавы должно быть оптимальным. Для дренажа следует продумать устройство канавы и приготовить все необходимое. Дренажная канава должна предотвратить эрозию почвы на участке вследствие ее переувлажнения. При уклоне участка лишняя вода стекает с него вместе с плодородным слоем почвы.

Пример устройства дренажной канавы вдоль забора

Если все эти стоки будут скапливаться в канаве под забором, в скором времени они подмоют металлические столбы ограды, и он рухнет. Для того, чтобы сохранить забор и почвы в огороде, обустраиваются дренажные канавы.Вернуться к оглавлению

Как устроена дренажная канава

Главная задача, которую выполняет дренаж, это отвод от земельного участка воды после атмосферных осадков. Основные типы дренажа:

• открытый;
• из засыпанных в землю перфорированных труб;
• полностью засыпной.

Открытый тип — это канава с определенным уклоном и укрепленными стенками. Другой способ изготовления: трубу с перфорацией засыпают гравием или щебнем и оборачивают слоем геотекстиля. Все это укладывается в канаву и засыпается грунтом. При засыпном типе дренажной канавы роется сама канава, которая затем заполняется гравием крупного размера, различными насыпками для фильтрации воды и сверху засыпается грунтом.

Схема устройства дренажной канавы

Все эти устройства применяются на участках, но чаще всего используют открытый тип. Эти дренажи имеют усиленные склоны стенок и хорошо удаляют излишки воды с участка и с проходящей рядом дороги.

Дренаж открытого типа обладает следующими преимуществами:

• небольшие земельные работы;
• минимум материалов для создания канавы;
• различные способы укрепления стенок;
• профилактика сооружения не требует много сил и времени.

Вернуться к оглавлению

Какое оставлять расстояние от забора до канавы

Система отвода излишней воды и ее устройство регламентируется СНИП 2.05.07-85 и СП 104-34-96. В этих документах оговорены все элементы дренажной системы. Например: на ровной местности дно канавы должно иметь наклон 3-5‰ (промилле). Это составляет уклон в 5 см на 10 м длины канавы. От забора достаточно оставить расстояние в 30-50 см.Стенки сооружения необходимо хорошо уплотнить, тогда вода не подмоет забор. Как можно их усилить? Не стоит применять для этой цели бетон. Влага должна проходить сквозь дно и стенки. Основные используемые способы:

Канава роется вдвое шире необходимого. На дне ее размещается песчаная или гравийная подушка. Склоны уплотняются чаще всего вручную, иногда с использованием механизмов. Они покрываются геотканью или другим материалом. Далее насыпается слой обычной почвы из той же канавы и трамбуется.Для нормальной работы системы нужно выполнить еще несколько правил:

• глубина должна превышать глубину фундамента под забор и фундамент соседних строений на 30-50 см;
• наклон дна направляется в сторону нижней границы земельного участка.

Выкопать канаву довольно просто даже вручную. Гораздо сложнее справиться с большим объемом вынутой земли. Ее можно использовать для присыпки уклонов стенок. Самую большую часть многие владельцы земли высыпают на участок по его периметру. Для копки можно привлечь небольшой экскаватор.

Вернуться к оглавлению

Укрепление и сооружение канавы

Соорудить дренажную канаву вокруг своего участка может каждый хозяин. Это делается чаще вручную, реже применяется техника в виде экскаватора или другого механизма. От опорных столбов забора достаточно отступить около 50 см.

При уплотнении вертикальных стенок этого расстояния вполне достаточно, чтобы не подмыло забор.

Оставшееся количество грунта можно использовать с пользой, если рассыпать его по периметру земельного участка. От такой процедуры он станет только выше. Для укрепления канавы на ее дно и стенки укладывают геоматериал в виде пленки или матов.

Вариант укрепления канавы листами шифера

Устройство системы может быть выполнено по закрытому методу. Для этого на дно вырытого углубления кладутся перфорированные трубы. Они бывают пластиковыми, металлическими, гончарными. Проще сверлить отверстия в пластиковом материале. Труба засыпается крупным гравием или щебенкой, после чего оборачивается геотканью. Остается все это сооружение засыпать небольшим количеством грунта.

Похожие и рекомендуемые статьи:

svoizabor.ru

Выбор труб для укладки в канаву

Поскольку попросту засыпать выкопанную канаву нельзя, ведь она из-за этого просто размоется водой, приходится использовать дренаж, обеспечивающий отвод стекающей воды. Для дренажа выполняется укладка трубы в канаву, пространство над которой засыпается грунтом, и по полученной конструкции можно будет спокойно проехать на автомобиле.

Несмотря на кажущуюся простоту, канава с дренажом является инженерным сооружением, поэтому конструкцию приходится грамотно рассчитывать и обустраивать с соблюдением ряда правил, которые нужно изучить перед тем, как уложить дренажную трубу в канаву.

Выбирая трубы для проезда через канаву, нужно отталкиваться от следующих показателей:

1. Механическая прочность и надежность. Данный фактор важен хотя бы по той причине, что на участок при строительстве может заезжать тяжелый транспорт весом в несколько десятков тонн, поэтому конструкция должна выдерживать существенные нагрузки.
2. Габариты канавы. От габаритов канавы напрямую зависит проходящее через нее количество воды. Чтобы вода в полном объеме могла уходить из канавы, нужно подбирать трубы достаточного диаметра.
3. Доступный бюджет. На рынке представлено большое количество разнообразных материалов, поэтому выбор зачастую ограничивается имеющимися в распоряжении финансами. Кроме того, стоимость доставки материалов и монтажа конструкции также варьируется в очень широких пределах, и это нужно учитывать.

Используем подручные материалы

• Шифер (можно использовать любой, даже бывший в употреблении, главное, чтобы в нем не было крупных пробоин).
• Металлические штыри или трубы длиной 1 м.
• Болгарка.
• Лопата.
• Лом.

Первым делом разрезаются листы шифера на одинаковые куски нужного размера. Затем при помощи лопаты устанавливаем их в землю по сколу канавы, на глубину в 20–30 см. Далее, вбиваем прутья или трубы с обеих сторон шифера. Такое укрепление склона выглядит не очень привлекательно, да и срок службы у него не большой. Но как временное решение вполне может подойти.

Кроме шифера можно использовать старые автомобильные шины. Но этот вариант приемлем, если места на участке предостаточно. В этом случае шины укладываются друг на друга вдоль стен канавы.

Способы укрепления

Сильные потоки воды способны размыть края дренажной системы. Чтобы этого не произошло, необходимо их укрепить. Сделать это можно различными способами.

Дикорастущие травы и растения с длинными крепкими корнями, высаженные по краям траншеи, способствуют укреплению ее стенок. Дно при этом следует засыпать пропускающими воду материалами слоем 10 см.

Стенки канавы можно выложить камнем. Это не только укрепит их, но и улучшит внешний вид.

Можно укрепить стенки дренажной канавы дерном, добытым в местностях с суглинистой почвой. Его нарезают пластинами толщиной 5-10 см и закрепляют при помощи спиц из древесины ивовых пород.

Выбирая способ укрепления склонов канавы, следует руководствоваться, прежде всего, углом наклона ее стенок.

Бюджетный вариант укрепления стенок траншеи – установка на всем ее протяжении частей автомобильных покрышек или кусков шифера. Устойчивое положение им придают с помощью камней или кирпичей.

На глинистых и заиленных почвах рекомендуется применять геотекстиль. Его укладывают по всей поверхности канавы и засыпают песком или щебнем. Толщина слоя должна быть не менее 30 см.

Для дренажных систем, обладающих сложной конфигурацией, подойдет полимерная геосетка. Она отличается прочностью и устойчивостью к факторам внешней среды. Прорастающие сквозь ячейки сетки растения дополнительно укрепляют стенки траншеи. На дно канавы укладывается щебень, битый кирпич или песок.

Еще один вариант укрепления стенок канавы – использование геоматов из полипропиленовых решеток. Они скрепляются между собой полипропиленовыми нитями. Конструкция засыпается почвой, а прорастающие сквозь решетку корни растений дополнительно укрепляют систему.

Габионы – сетки с шестиугольными ячейками, изготавливаемые из устойчивых к коррозии металлов (оцинкованная сталь). Они являются поддерживающим каркасом стенок траншеи и засыпаются сверху щебнем или галькой. Срок службы этих изделий – 5 лет.

Вода, поступающая в дренажную систему, должна обязательно контактировать с грунтом и частично впитываться в него. Поэтому не рекомендуется заливать дно и стенки дренажных канав бетоном.

В этом случае дренажная система будет быстро заиливаться. Бетонирование применяют только при укладке дренажных систем под автодорогами.

Как называются чертежи на которых изображают мосты и дороги?

Чертежи мостов и дорог могут иметь различные названия в зависимости от их назначения и характеристик. Некоторые из них:

1. Проектная документация — это набор чертежей, спецификаций и технических условий, необходимых для проектирования мостов и дорог.

2. Типовые проекты — это стандартные чертежи, описывающие типовые конструкции мостов и дорог, которые можно использовать для строительства в различных условиях.

3. Конструктивные чертежи — это подробные чертежи, описывающие конструкцию мостов и дорог.

4. Генеральный план — это чертеж, на котором изображаются расположение и планировка дорог и мостов на определенной территории.

5. Профиль дороги — это чертеж, на котором изображается продольный разрез дороги, показывающий ее высотный профиль, включая перепады высот и изгибы.

6. Чертежи узлов — это чертежи, на которых изображаются детали соединений и соединительные элементы мостов и дорог.

7. Чертежи деталей — это чертежи, на которых изображаются отдельные детали мостов и дорог.

Видео. Пластиковая труба в канаву под дорогу — что стало через 2 года. Опыт использования. Ревизия трубы
