Устройство дренажной канавы вдоль забора — водоотвод и самостоятельное выполнение

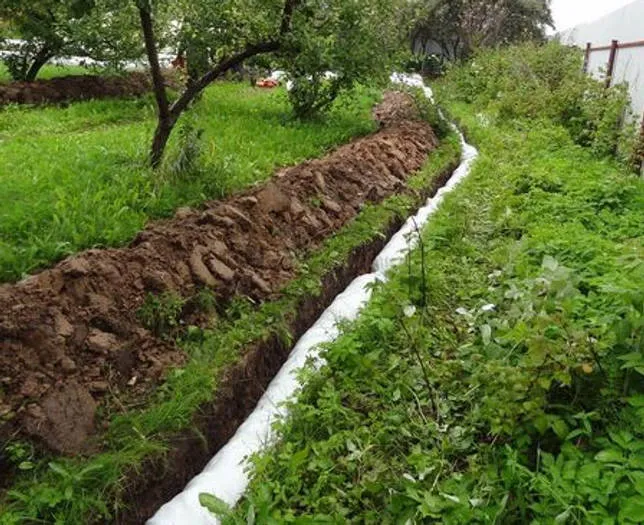

Как устроена дренажная канава

Основной целью дренажной системы является управление стоком воды с участка после дождевых осадков. Основные варианты дренажных решений: Открытый тип, представляющий собой канаву с определенным уклоном и поддерживающими её стенками. Если рассматривать вопрос о дренажных канавах вдоль забора, то…

• открытый;
• из засыпанных в землю перфорированных труб;
• полностью засыпной.

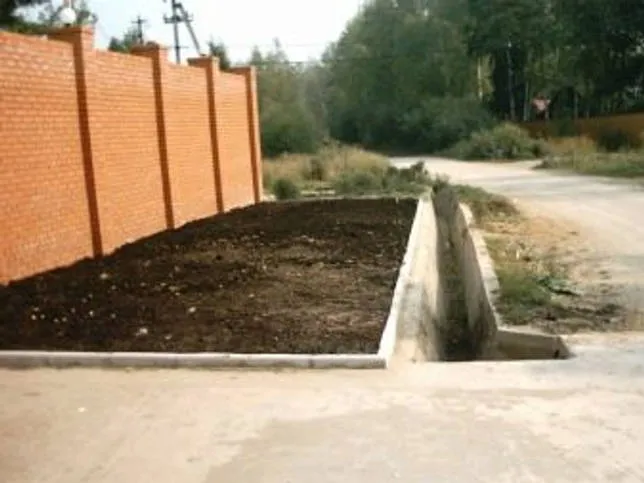

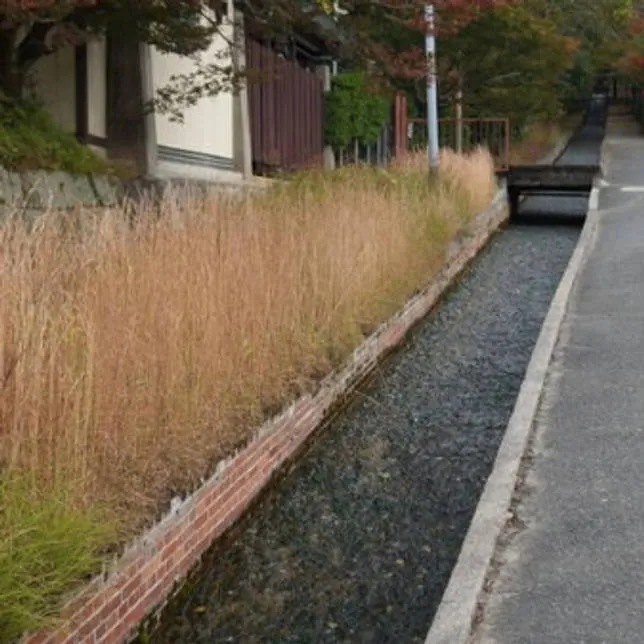

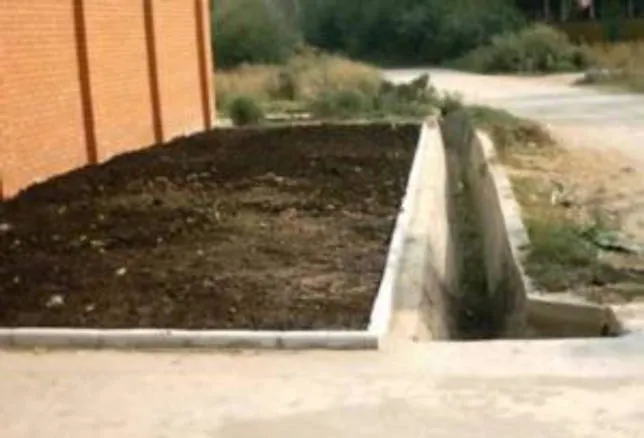

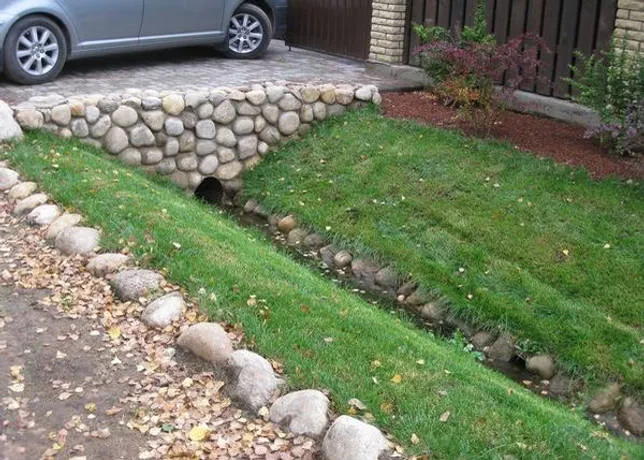

Открытый тип — это канава с определенным уклоном и укрепленными стенками. Другой способ изготовления: трубу с перфорацией засыпают гравием или щебнем и оборачивают слоем геотекстиля. Все это укладывается в канаву и засыпается грунтом. При засыпном типе дренажной канавы роется сама канава, которая затем заполняется гравием крупного размера, различными насыпками для фильтрации воды и сверху засыпается грунтом.

Схема устройства дренажной канавы

Все эти устройства применяются на участках, но чаще всего используют открытый тип. Эти дренажи имеют усиленные склоны стенок и хорошо удаляют излишки воды с участка и с проходящей рядом дороги. Дренаж открытого типа обладает следующими преимуществами:

• небольшие земельные работы;
• минимум материалов для создания канавы;
• различные способы укрепления стенок;
• профилактика сооружения не требует много сил и времени.

Это интересно: Норвежский стиль: Как выглядит традиционный дом- Старые рыбацкие домики

Виды покрытий

По прочности различают два основных вида покрытий:

• Простое – имеющийся грунт, хорошо выровненный и дополненный верхним слоем с функцией дренажа: песок, гравий, щебень. Этот вариант въезда на участок можно сделать своими руками.
• Жесткое – имеет твердую основу и обладает повышенной прочностью:
• Монолитный бетон – выполняется путем заливки бетонной смеси. Высокая стоимость компенсируется практичностью. Как недостаток – постоянная пыль при движении автотранспорта.
• Специальные дорожные бетонные плиты. Практически вечный вариант. ЖБИ изготавливаются из тяжелых марок бетона, армируются. Просты в укладке, при правильном устройстве срок эксплуатации не ограничен, что компенсирует высокую цену изделия.
• Асфальт или асфальтовая крошка – этот вариант обойдется дешевле бетона, но не обойтись без спецтехники. Самостоятельно уложить можно при помощи виброплит, которые являются дорогостоящим инструментом, или с использованием специального катка.
• Тротуарная плитка или брусчатка – практичное покрытие и обладает высокими эстетическими свойствами. Сэкономить не удастся – материал дорогой сам по себе, стоимость укладки примерно приравнивается к его стоимости.
• Настил из дерева – самый бюджетный способ заезда на дачный участок. Но по техническим характеристикам уступает всем предыдущим – подвержен гниению и имеет короткий срок службы.

Для чего нужна

• В районах с обильным выпадением осадков вызывает проблему эрозия почвы;
• При высоком прохождении грунтовых вод на участке почва переувлажнена;
• При естественном наклоне участка вся вода скапливается в нижней части и «тянет» за собой весь плодородный слой почвы;
• В холмистой и гористой местности в зависимости от сезона на участок обрушивается огромный объем воды с территории выше по склону;
• Атмосферные осадки с дорожного покрытия скапливаются под забором по периметру участка и способны подмыть основание и опоры забора.

Во всех перечисленных ситуациях оптимальное решение – обустройство дренажных канав или продуктивной скрытой дренажной системы по периметру участка.

Основная задача дренажной канавы заключается в сборе поверхностных атмосферных осадков и их отвод от участка.

При этом она не используется для транспортировки излишней воды, это скорее локализированное дренажное поле, где скапливается излишек воды и постепенно впитывается в грунт, не принося негативных последствий для построек и плодородного слоя почвы участка.

Главное — схема

Даже израсходовав много труб и перекопав огромное количество кубометров грунта, можно не добиться желаемого результата, если не соблюден принцип правильного уклона дренажной системы. Хорошо, если есть топографическая карта участка, снабженная высотными отметками, но в случае ее отсутствия направление стекающей дождевой воды укажет, куда следует направлять сточную воду. В любом случае, перед тем, как брать в руки лопату, необходима схема дренажной системы, которую вполне под силу нарисовать самостоятельно.

Дренажные трубы следует располагать по периметру всего участка. Придется решить две основные задачи:

1. рассчитать глубину их залегания;
2. нанести на план участка, а затем и на саму его территорию, линии прохода труб (трассы).

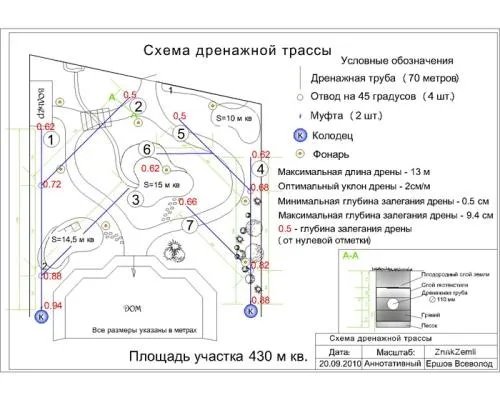

Профессиональная схема дренажной трассы

Общие сведения

Для чего нужна канава

В частном доме есть такие проблемы, для которых обязательно требуется решение:

•

• Если грунтовые воды высоко залегают, то на участке переувлажнена почва.
• Если есть естественный уклон, то вся вода с участка будет скапливаться в нижней части, начнет «тянуть» за собой плодородный слой почвы.
• В гористой и холмистой местности в зависимости от сезона на участок может обрушиться большое количество воды с территории, расположенной выше по склону.
• Осадки с атмосферы на дорожном покрытии начинают скапливаться и стекать под забор по всему периметру участка, а это может подмыть основание и даже опоры забора.

Во всех ситуациях, описанных выше, единственным оптимальным решением будет создание дренажной канавы или же скрытой системы дренажа вокруг всего периметра участка. Основной задачей канавы вдоль забора является сбор поверхностных осадков и их отведение от участка.

При этом она не будет использована для транспортировки излишков воды, скорее наоборот, это локализованное поле дренажа, где можно скапливать излишки влаги и та постепенно начнет впитываться в грунт, при этом не принося негативных последствий для строений и плодородного верхнего слоя почвы.

Разновидности

Есть три типа дренажа:

• Открытый.
• Закрытый, трубы с перфорацией прокладывают и засыпают.
• Засыпной, канаву для начала наполняют крупнофракционным гравием, а также фильтрующими насыпными материалами для того, чтобы быстро отвести воду.

Чтобы выполнить обустройство канавы вдоль забора вокруг всего участка, проще всего будет использовать с внешней стороны открытые дренажные канавы, которые будут иметь усиленный склон и стабильный уклон. В таком случае все излишки влаги с участка и расположенных рядом территорий (даже с дорожного покрытия) побыстрее ушли в глубину, где залегают грунтовые воды или переместились на дренажное поле/колодец.

Из основных достоинств стоит выделить следующее:

• Требуется минимальное количество материалов.
• Небольшой объем земельных работ.
• Большой выбор способов укрепления склонов.
• Простой способ поддерживать территорию в хорошем состоянии, уборка и профилактика.

Теперь поговорим немного о требованиях.

Требования по размещению

Нормировка выполняется по любым дренажным системам, которые ориентированы на мелиорацию частного участка по СП 104-34-96, а также по СНиПу 2.05.07-85. Следует оговорить оптимальный уклон для того, чтобы организовать дренажную канаву, расстояние до забора, а также остальных конструкций. Кроме того, следует подобрать вариант исполнения в зависимости от того, какое значение пропускной способности требуется, и каковы характеристики дренируемого участка, к примеру, тип почвы, общий склон и прочее.

Для участка с ровной поверхностью и минимальным уклоном до 5 градусов по горизонту дополнительный уклон на дне канавы должен быть равен от 3 до 5 промилле, а это будет соответствовать разнице высот от 3 до 5 см на каждый десяток метров. По факту же, качество изготовленного уклона и равномерность можно будет определить на месте, во время подготовки траншеи. Кроме того, обеспечить форму траншеи с высокой точностью сложно, поэтому при эксплуатации дренажа придется править его геометрию.

Важно, чтобы канава с дренажом была расположена на отдалении от стоек забора и конструкций для опоры, чтобы основание не было размыто. Будет достаточно отодвинуть верхнюю границу от плоскости забора приблизительно на 0.3-0.5 метров, а во время обустройства и усиления стенок сделать грунт плотнее, чтобы вода в будущем не смогла попасть под забор.

Отвод воды от фундамента дома

Надежные способы отвода воды от фундамента дома.

Фундамент – это основа, опора здания, именно от его качества, прочности и целостности, зависит срок эксплуатации дома. Целостность фундамента нарушается, прежде всего, под воздействием воды, соприкасающейся с ним во время дождей, стекания талого снега, подъёме уровня грунтовых вод (или постоянного нахождения грунтовых вод на высоком уровне) и др.
В результате стенки фундамента мокнут, сыреют, обрастают плесневым грибком, а влага постепенно собирается вокруг и подбирается к верхним этажам.

Все вышеперечисленные проблемы демонстрируют важность своевременной операции водоотвода от фундамента здания. Причём дренаж фундамента необходимо произвести еще в процессе создания жилой конструкции, чтобы тщательно продумать устройство системы водоотводов, рассчитать угол наклона, избрать подходящие материалы для дренажа и рассчитать глубину, на которой должны располагаться элементы конструкции

Материалы для дренажа.

Если соблюдать все проектировочные нормы и применять только качественные материалы, то действенный дренаж фундамента можно произвести даже своими руками.

Дренаж дома.

Давление воды на фундамент с дренажом и без.

Крайне важно еще на этапе проектирования системы дренажа вычислить степень нагрузки, которой будут подвержены лотки и дрены. Если нагрузка высока, то и материалы нужно выбрать очень крепкие, пластик в таком случае не подойдёт, зато отлично справится прочный бетон

Колодцы, желоба и каналы, выполненные из бетона, способны выдержать нагрузку до 90 тонн.

Желобам, играющим роль отвода воды, можно продлить срок службы, если использовать защитные решётки из чугуна. Если их тщательно прикрепить, они закроют все внешние элементы того, вокруг территории частного дома можно также расположить дождеприёмники, которые будут точечно собирать воду. Для того чтобы выбрать материал их исполнения, нужно знать степень эксплуатационной нагрузки.

Пристенный дренаж – это устройство, обеспечивающее водоотвод и состоящее из фитингов и специальных дренажных пластиковых труб с перфорацией.

Трубы укладываются в заблаговременно подготовленные вокруг периметра дома канавки, наполненные дренирующим слоем.

Для дренажной системы могут быть использованы трубы как с гофрированной, так и с гладкой поверхностью. Гладкость даёт хорошую пропускную способность, что интенсифицирует отвод, а гофра в трубе повышает её жёсткость, и, следовательно, прочность.

Дренаж фундамента: разновидности и особенности.

• открытый — создание канав;
• закрытый – прокладывание дренажных труб;
• равийный (засыпной метод).

Своими руками наиболее легко выполнить открытый дренаж, в этом случае последовательность действий такова:

Открытый и закрытый водоприемники.

Схема открытого и закрытого водопроемника.

• выкапывание по всему периметру канав шириной в полметра и метровой глубиной;
• подготовка канав: скашивание стенок под угол в 30 градусов.

В канавках будет скапливаться вода, которая впоследствии будет выведена в основную дренажную канаву. Естественно, если участок расположен под наклоном, открытой дренажной системе будет легче сделать отвод воды от дома, так что эффективность её будет гораздо выше.

Закрытый дренаж имеет вид глубокой (полтора метра) траншеи, шириной около 30 см.

Можно выделить следующие правила укладки такого дренажа своими руками:

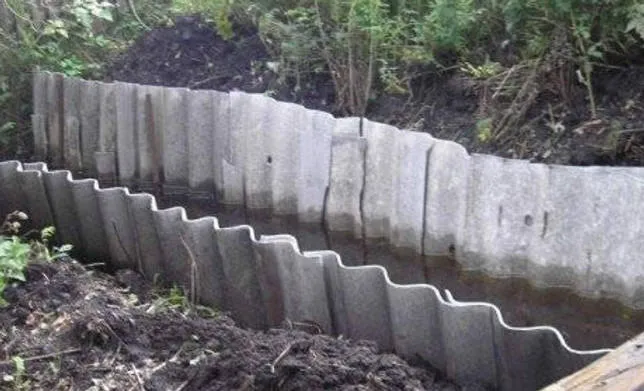

Способы усиления стенок

Дренажная канава лишь отчасти выступает в роли транспортной системы, вода, поступающая в нее, должна эффективно впитываться в грунт по всей протяженности по дну канавы. Использовать бетонные секции или другим способом усиливать дно нецелесообразно.

Допускается использование жесткого водонепроницаемого основания, только если под ней проходят подземные коммуникации, которые следует обезопасить от воздействия атмосферных осадков и грунтовых вод.

Эффективные способы усиления склонов:

• Густые зеленые насаждения с развитой мучнистой корневой системой. Подходят низкорослые многолетние растения, травы и т.д. для уклона до 30 градусов;

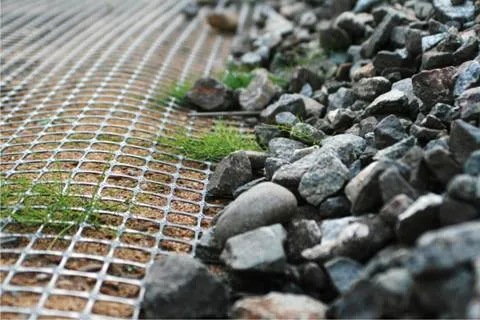

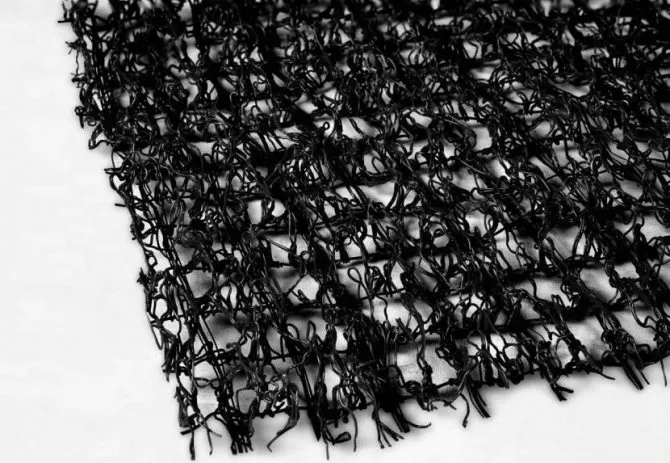

• Геоматы, сети полимерных материалов с большой ячейкой, уложенные в несколько слоев. Не мешают росту зеленых насаждений и препятствуют схождению почв и размыванию на участках с уклоном до 65-70- градусов;
• Биоматы – специальные ячеистые и пористые полимерные толстые полотна с наполнением грунтом и семенами многолетних растений. Для уклонов до 50-60 градусов;

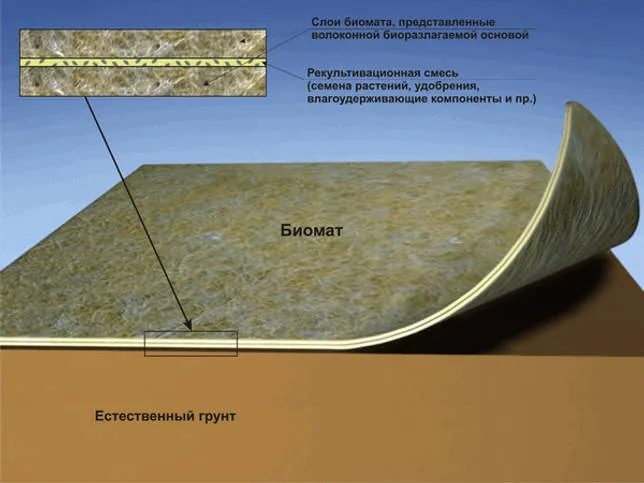

  схема использования биомата для канавы

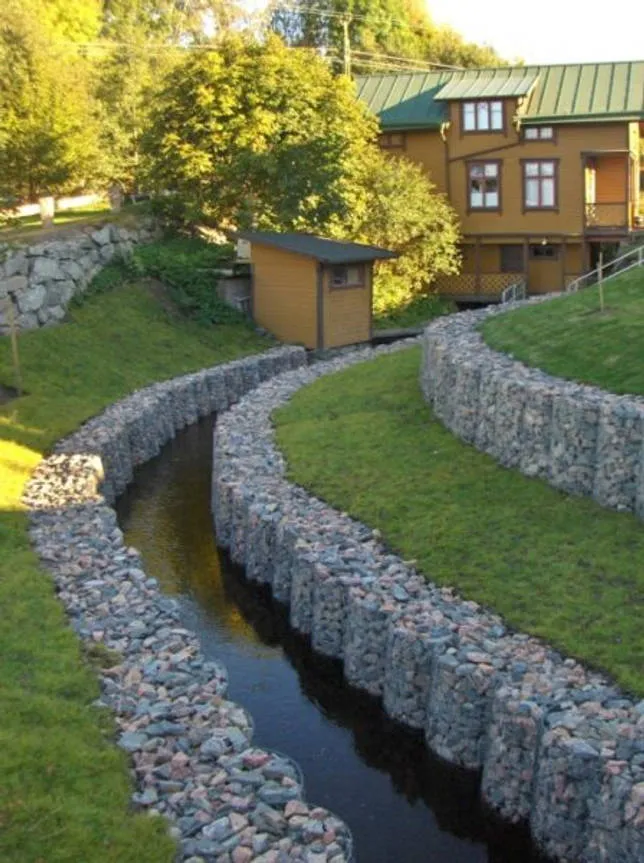

• Массивные армированные кубы из решеток проволоки оцинкованной стали или полимерных материалов, наполненные дренажными насыпными материалами. Используются для возведения глубоких канав с отвесными стенками в гористой местности, при значительном заглублении грунтовых вод, наличии близко к поверхности глинистого слоя, препятствующего отводу атмосферных осадков.

Во время проведения земельных работ и подготовки основания канавы вырывается протяженный котлован шириной примерно в два раза больше необходимого. По дну засыпается подушка из песка крупной фракции или гравия.

Склоны уплотняются вручную или механическим способом, застилаются выбранным для усиления материалом. Далее насыпается слой почвы так же с трамбовкой и уплотнением только уже меньшей интенсивности.

Расчет

Чтобы дренажная канава справлялась с поставленной задачей, необходимо выполнение нескольких важных правил:

• Глубина канавы по всей протяженности должна быть больше глубины фундамента близлежащих построек на 300-500 мм;
• Наклон по всей протяженности, учитывая повороты или обход по периметру участка, направляется в одну точку или по нижней границе участка;
• Наклон определяется по составу грунта и расчетной пропускной способности и находится в диапазоне от 1 до 5 см на каждые 10 метров протяженности.

устройство канавы для дренажа

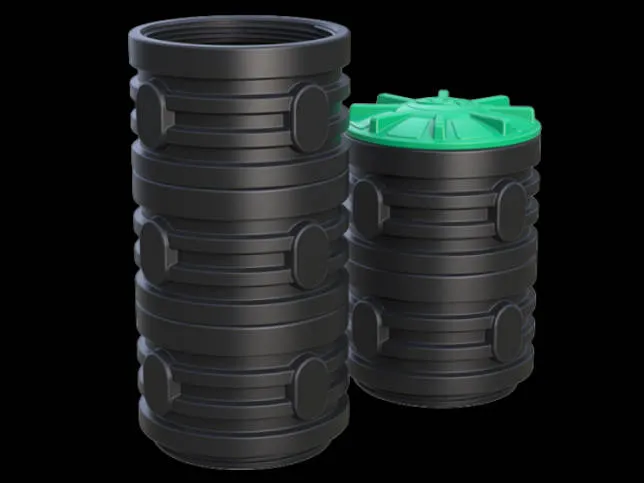

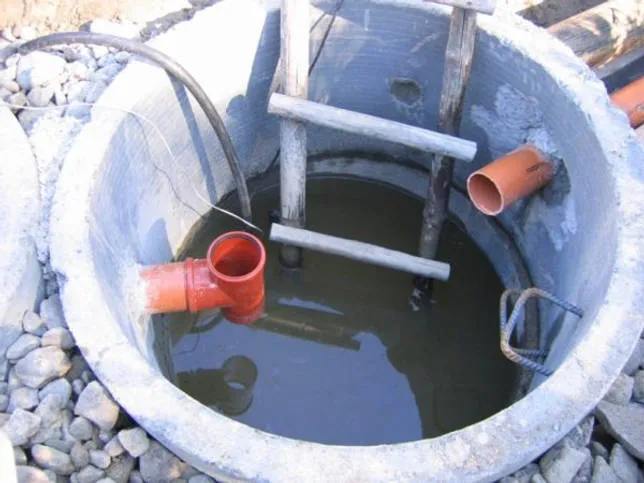

При наличии дренажного колодца, отстоящего от контура дренажной канавы, следует взять крайнюю, отстоящую от колодца точку системы водоотвода и рассчитать заглубление, а после рассчитать контрольные точки, расположенные по маршруту, которые будут использоваться для выведения правильной геометрии канавы.

Это интересно: Какие есть плюсы домов в колониальном стиле? Обзор

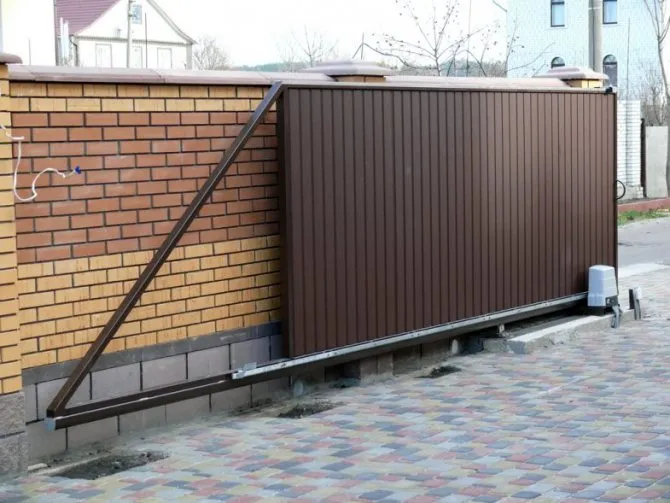

Ширина въезда

Организация подъездной дороги к участку начинается с определения ширины въезда. Точкой отчета служит радиус поворота. Въезд должен быть достаточной ширины, даже если дорога узкая. Рекомендуемая ширина четыре метра, как минимум. Это необходимо для того, чтобы тяжелая техника (экскаватор, бетономешалка, трактор) смогла свободно заехать на участок, не задевая ворота. Габариты техники следует рассчитать заранее. Нужно помнить, что радиус поворота большегрузов достигает 10 метров, длина грузовика с прицепом в некоторых случаях доходит до 13 метров.

Также надо обращать внимание на высоту ворот Источник 24aul.ru

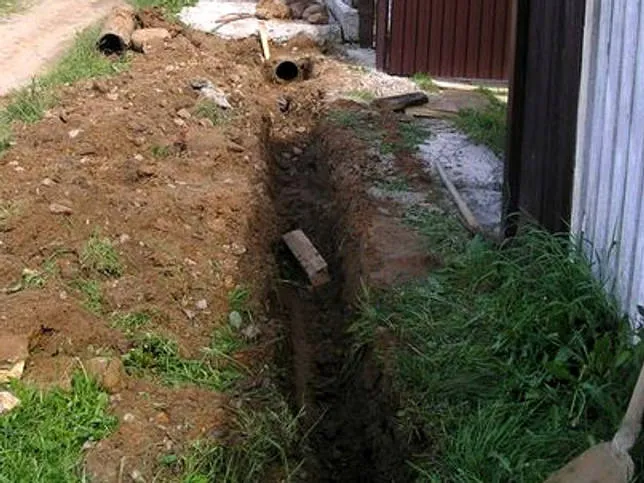

Своими руками

Обустроить канаву достаточно просто и своими руками, даже если выполнять большую часть земельных работ вручную. Однако сложность будет вызывать наличие большого объема выбранного грунта по протяженности канавы.

Его можно использовать для обустройства палисадника по периметру участка так, чтобы он был поднят над общим уровнем грунта.

Стоимость

Качественно, быстро и эстетично дренажную канаву можно организовать, используя тяжелую стропильную технику.

В минимальном объеме потребуется экскаватор, который выроет основание под канаву за считанные часы и при этом легче скорректировать форму и геометрию склонов, глубину основания.

Фирма-исполнитель подготовит заранее проект работ и смету, чтобы не гадать в отношении стоимости работ по факту и рассчитывать на гарантированный результат.

Основную нагрузку на бюджет данного мероприятия может оказать подготовка дренажного колодца, если он необходим, остальные работы значительно дешевле.

Работа	Ед. изм.	Стоимость
Подготовка дренажного канала	м.п.
Монтаж дренажного колодца	шт.
Рытье траншеи	м3
Укладка армирующего слоя	м2
Засыпка щебня	м3
Распределение извлеченного грунта	м3	600

Достоинства и недостатки

Преимущества дренажной канавы очевидны – это возможность эффективного выведения излишней влаги с участка, а значит – снижение риска следующих неприятных явлений:

• затопление земельного участка;
• заболачивание грунта и частое образование непросыхающих луж;
• гниение несущих деревянных опор строительных конструкций;
• гибель корней растений;
• угнетение роста саженцев на территории земельного надела;
• образование плесени и активное размножение грибка;
• чрезмерное скопление грязи на придомовой территории;
• развитие хронических бронхолегочных заболеваний вследствие постоянно высокой влажности.

Приятный бонус – возможность самостоятельного обустройства канавы. Для этого не требуется никакой спецтехники, каждому взрослому человеку под силу взять лопату и выкопать траншею, ну и, конечно, это самый низкобюджетный способ дренирования, поскольку он не требует практически никаких финансовых затрат.

А вот среди недостатков можно указать следующие:

• канава обладает меньшей эффективностью в сравнении с ливневой канализацией;
• водоотвод этого типа имеет довольно короткий срок использования;
• канава требует регулярного обслуживания и периодического уплотнения, а также прочистки и восстановления насыпи.

Многие считают, что водоотводная канава существенно ухудшает ландшафт, однако, специалисты уверяют, что при необходимости можно задекорировать траншею так, что она гармонично впишется в общий дизайн участка.

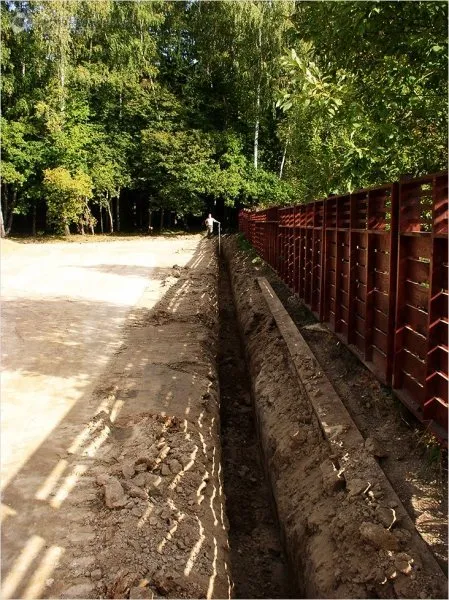

Какое оставлять расстояние от забора до канавы

Система отвода излишней воды и ее устройство регламентируется СНИП 2.05.07-85 и СП 104-34-96. В этих документах оговорены все элементы дренажной системы. Например: на ровной местности дно канавы должно иметь наклон 3-5‰ (промилле). Это составляет уклон в 5 см на 10 м длины канавы. От забора достаточно оставить расстояние в 30-50 см.

• посадка насаждений вдоль забора с развитой корневой системой;
• укладка геоматов в несколько слоев ;
• использование биоматов.

Канава роется вдвое шире необходимого. На дне ее размещается песчаная или гравийная подушка. Склоны уплотняются чаще всего вручную, иногда с использованием механизмов. Они покрываются геотканью или другим материалом. Далее насыпается слой обычной почвы из той же канавы и трамбуется.

• глубина должна превышать глубину фундамента под забор и фундамент соседних строений на 30-50 см;
• наклон дна направляется в сторону нижней границы земельного участка.

Выкопать канаву довольно просто даже вручную. Гораздо сложнее справиться с большим объемом вынутой земли. Ее можно использовать для присыпки уклонов стенок. Самую большую часть многие владельцы земли высыпают на участок по его периметру. Для копки можно привлечь небольшой экскаватор.

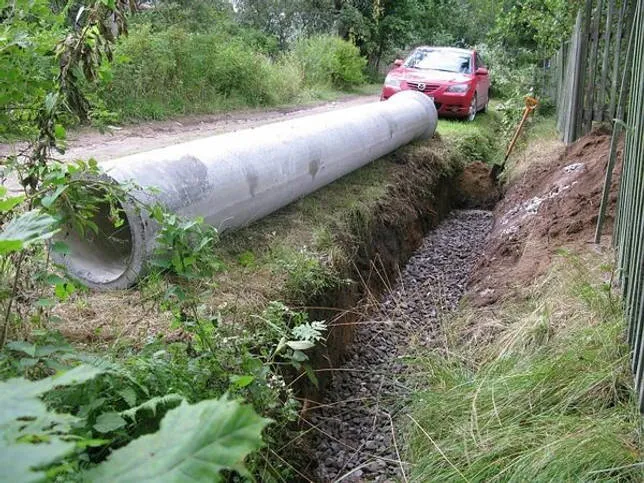

Последовательность выполнения работ

Система пристенного дренажа монтируется в несколько этапов. Для этого потребуется:

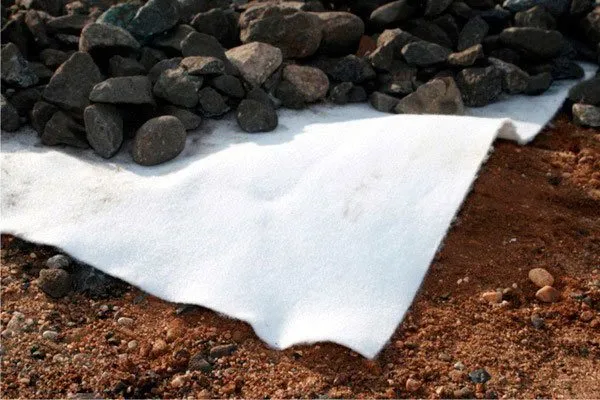

Геотекстиль предназначен для усовершенствования качества строительства, его долговечности и устойчивости к природному фактору.

• песок;
• геотекстиль;
• промытый гравий;
• перфорированные поливинилхлоридные трубы;
• капроновая веревка;
• лазерный нивелир.

Итак, вначале устраивается песчаное ложе, тщательно вымеряется перепад высот с помощью лазерного нивелира. Ставятся вешки. При необходимости для создания равномерного уклона для стока воды в канавку-приемник без применения насоса по отметкам на вешках подсыпается крупный песок.

Поверх песка укладывается полотно из геотекстиля, на него насыпается промытый гравий, в котором делаются углубления для укладки дренажных труб

Важно соблюдение одинакового уклона по всей длине канавы

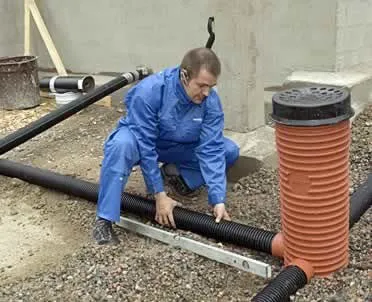

Далее на гравий укладываются перфорированные поливинилхлоридные трубы. Размер их отверстий не должен превышать минимальные размеры частиц гравия для предотвращения засорения.

На дренажной системе предусматривается наличие вертикальной трубы с вмонтированной плотно закрываемой крышкой, которая обеспечивает промывку системы.

На следующем этапе трубы соединяются между собой, с помощью натянутого шнура проверяется общий уклон всей системы (он должен составлять 2 см на один м длины всех труб).

На каждом “поворотном узле” дренажной системы предусматривается устройство вертикальной трубы с вмонтированной плотно закрываемой крышкой. Благодаря наличию таких труб дренаж обеспечивается возможностью промывки системы.

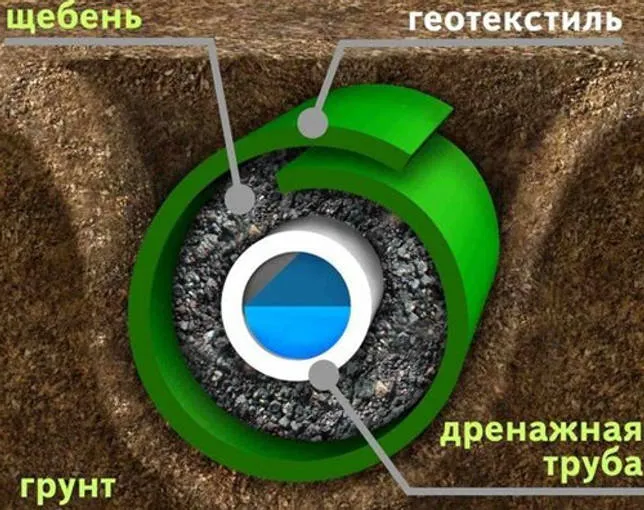

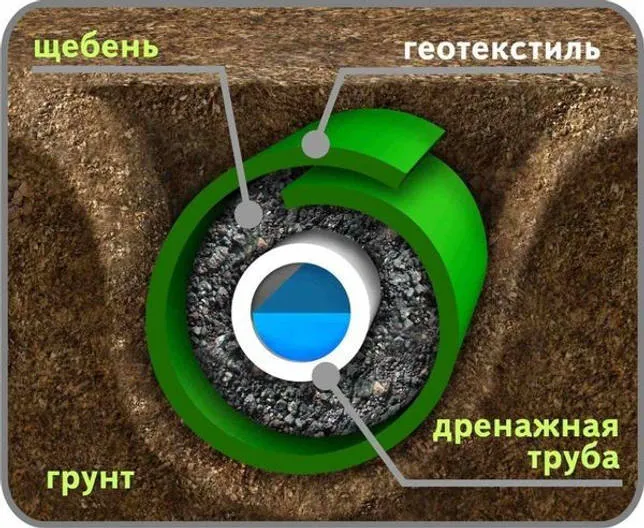

Уложенные трубы обматываются геотекстилем. Во избежание попадания гравия в дреновые отверстия не допускается образования зазоров между витками. Обмотанные геотекстилем трубы фиксируются капроновой веревкой.

Затем трубы с геотекстилем засыпаются слоем чистого гравия на 15-20 см. Гравийная подушка укрывается геотекстильным полотном внахлест для предотвращения попаданий в щели грунта.

Сверху дренаж засыпается крупным речным песком, выступающим в качестве дополнительного фильтра

Особое внимание уделяется плотной фиксации текстильного материала на концах дренажных ветвей

В ходе проводятся работы по утеплению канализационной трубы, отходящей от дома. С этой целью труба обкладывается слоем пенопласта на 25 см толщины.

Таким образом, пристенный дренаж готов. Правильно выполненное устройство при периодическом уходе сможет эксплуатироваться не один десяток лет. Поэтому, ознакомившись с технологией укладки системы и имея желание и возможности, можно приступать к строительным работам. Успехов и правильных решений!

Устройство поверхностного дренажа участка

Системы поверхностного дренажа точечного и линейного типов имеют принципиально разное строение и устанавливаются, соответственно, по-разному.

Принцип обустройства точечного дренажа следующий:

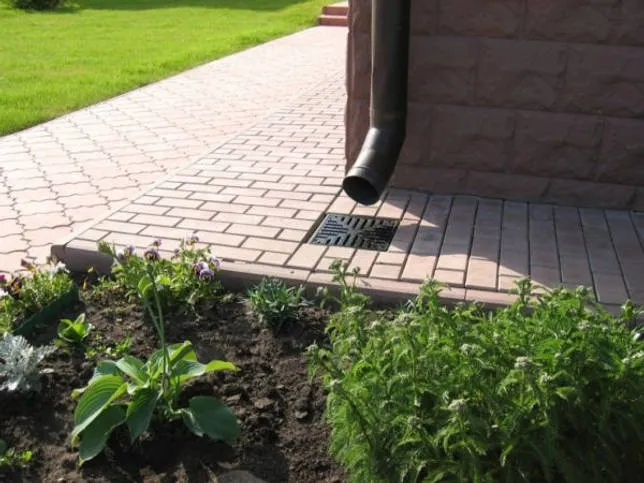

• Определить места скапливания воды: под водостоками, в углублениях и т.п.

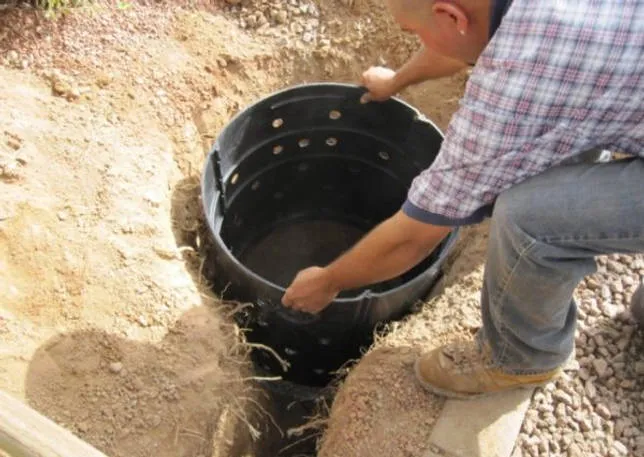

• Вкопать водозаборники в местах скопления воды.

В дальнейшем воду из водозаборников можно использовать для полива огорода.

Эффективность такой системы возрастет, если соединить ее с линейным дренажом.

Линейная дренажная система может быть открытой или закрытой. Первый вариант – самый простой: это система канав для отведения воды с участка. Его выполняют следующим образом:

• Разрабатывают план расположения канав на участке.
• Выкапывают канавы с уклоном для естественного отвода вод.

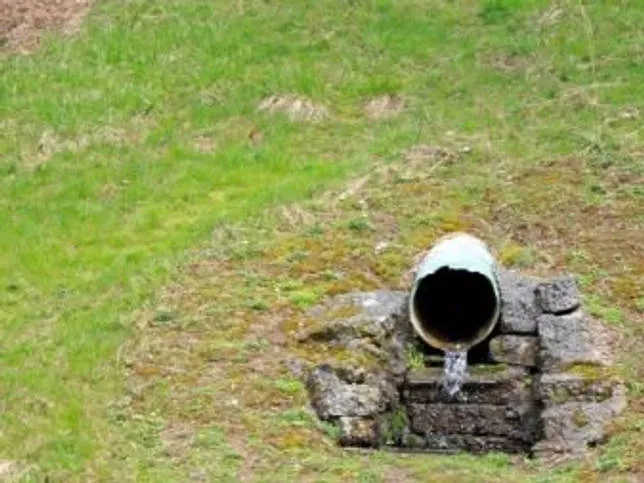

• Из канав вода должна попадать в центральную магистраль. Она заканчивается водоприемником, канализацией или оврагом.
• Декорируют канавы (по желанию).

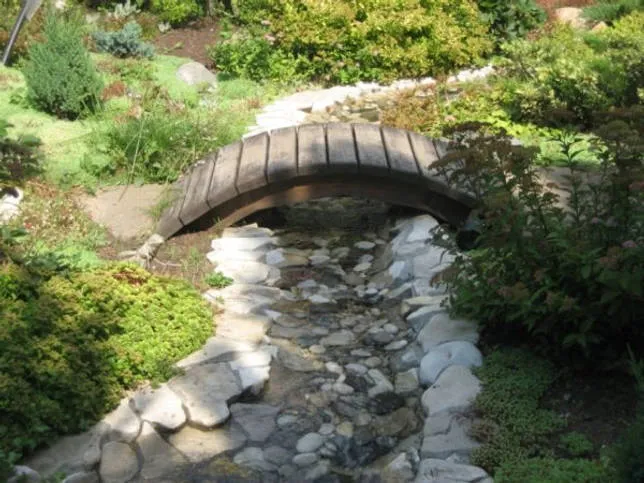

Такая система, если она не декорирована, едва ли может служить украшением участка. К тому же, время от времени она засоряется, поэтому требует регулярной чистки.

Более совершенная альтернатива – закрытое устройство дренажа на участке. В этом случае в вырытые аналогичным способом траншеи укладываются специальные лотки, которые закрываются решетками.

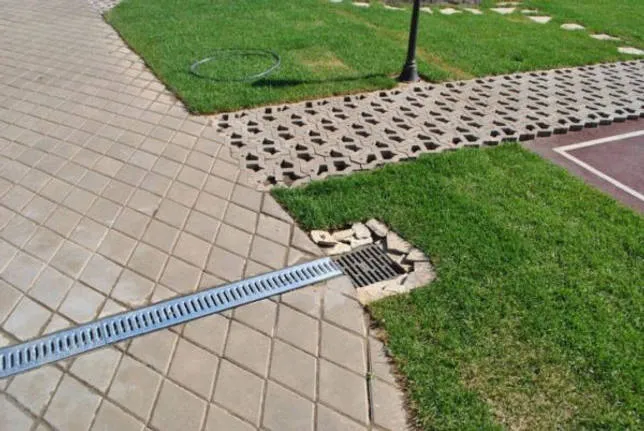

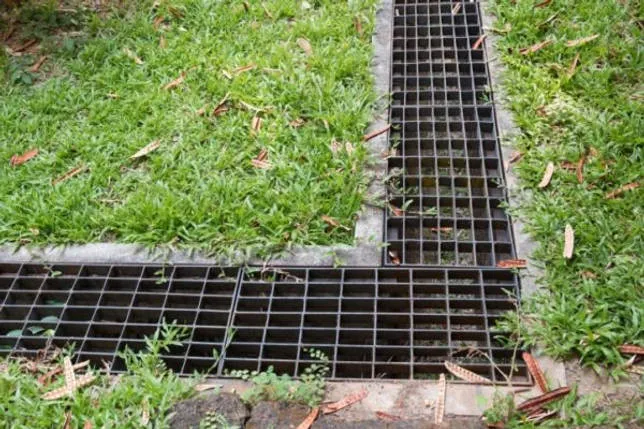

Дренажные лотки могут быть бетонные, полимербетонные или пластиковые. Первые два варианта довольно тяжелые, с их установкой придется повозиться. А последний тип – оптимальный: легкий, долговечный, не разрушается под воздействием влаги и УФ-излучения. Именно такую дренажную систему производит . Благодаря незначительному весу она легко транспортируется и устанавливается. А комбинация точечного и линейного дренажа позволяет достичь максимального эффекта.

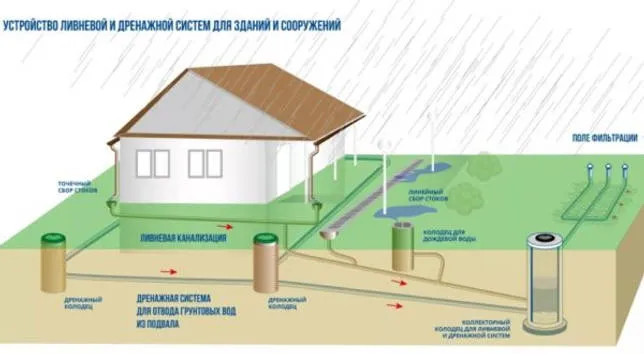

Как работает такая комплексная дренажная система? Из водостоков и других локальных источников вода поступает в дождеприемники. А с территории участка она собирается при помощи линейного дренажа. Эти две системы соединены, и вся вода по подземным каналам отводится с участка.

Используя такую систему, вы можете обустроить дренаж участка своими руками на глинистых почвах, а также просто снизить уровень влажности на участке. Во многих случаях ее достаточно для частного дома или дачи, и не обязательно выполнять трудоемкий глубинный дренаж.

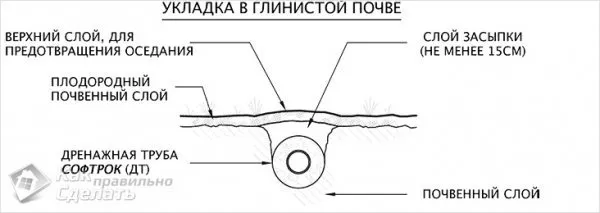

На глинистых почвах

Не все виды почв хорошо пропускают воду. К таковым относятся глинистые. Глинистая почва отличается переизбытком влаги. Из-за этого в корни не поступает нужное количество кислорода. Как результат – растения гибнут. Плотный дерн тоже приводит к кислородному голоданию растений.

При обустройстве дренажной системой небольшого участка, в процессе проектирования необязательно делать расчет. В этом случае необходимо учесть параметры дренажной системы, касающиеся дрен:

• уклон;
• расположение по плану;
• глубину залегания;
• расстояние между рядами;
• устройство устьевой части и смотровых колодцев.

Природный рельеф участка с уклоном лучше использовать при устройстве дренажной системы.

Способы укрепления и советы мастеров

Для того чтобы траншея не размывалась при первом же сильном дожде, необходимо производить ее укрепление.

• Еще до начала работ по обустройству канавы необходимо обеспечить формирование специального песчано-гравийного слоя по краям траншеи, будет вполне достаточно 7-10 см, а по окончании всех работ можно обсадить ее края декоративными кустарниками и деревьями. В этом случае вся конструкция станет более привлекательной и стильной, а корневая система габаритных растений надежно укрепит стенки канавы.

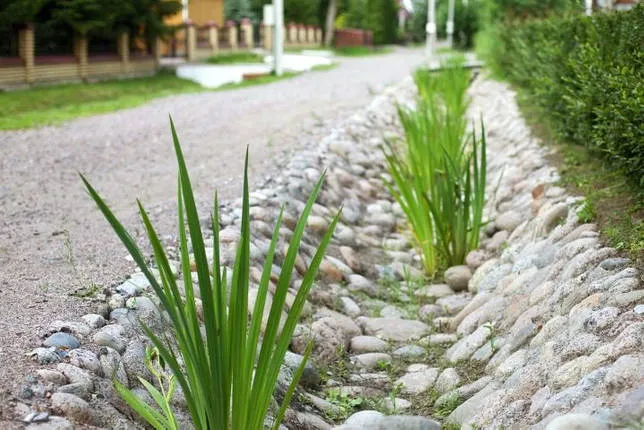

• Довольно часто владельцы участков используют камень, чтобы отделать траншею для улучшения внешнего вида и укрепления канавы. Если выкладка произведена умело, то система водоотведения, даже самая неказистая, может преобразиться и стать «изюминкой» участка.

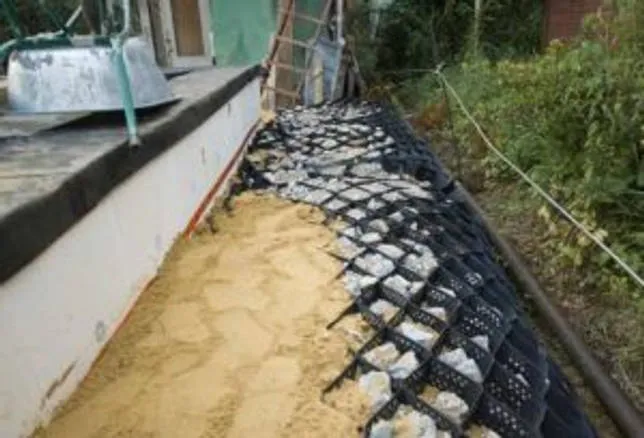

• Специалисты рекомендуют использовать георешетку, которая крепится к стенкам и дну траншеи при помощи особых костылей. Такой вариант оптимален для илистого грунта, в этом случае минимальная толщина насыпи на георешетку должна равняться 30 см.
• Еще один вариант укрепления стенок траншеи – это одерновка неподтопляемой насыпи при помощи крепления дернин специальными спицами из древесины. Дерн нарезают толщиной 5-10 см, причем добывать его лучше на суглинистых грунтах, условия которых схожи с условиями в местах проживания.

Дренажная канава – это эффективный способ осушения почвы, который не требует больших затрат сил, времени и средств, а при желании даже не самую презентабельную траншею можно превратить в стильный элемент ландшафтного дизайна.

Если все работы по обустройству дренажной канавы выполнены правильно, то грунтовые воды не только не поднимаются выше положенной отметки, но и наоборот, начинают снижаться. Это ведет к существенному повышению плодородности почвы и росту урожайности посевных культур.

О секретах создания дренажной канавы смотрите далее.

Видео описание

Как легко соблюдать уклон дренажной канавы показано в этом видео:

Специальные

Имеется много конструкций и приспособлений, изготовленных в заводских условиях для укрепления канавы. Необходимо обратиться к специалистам, чтобы они помогли подобрать правильный материал для обустройства дренажа. Они же подскажут, как облагородить канаву вдоль участка.

Геоматы и биоматы

Выглядят, как губка. Изготавливаются путем высокотемпературного спаивания нескольких полимерных сеток. Вода через этот материал не пропускается, а растения могут прорастать. Укладываются раскатыванием от вершины (закрепляется) до дна канавы, а следующий отрезок внахлест с допуском в 15 см. Затем засыпается грунт, и высаживается трава.

Укрепление и сооружение канавы

Соорудить дренажную канаву вокруг своего участка может каждый хозяин. Это делается чаще вручную, реже применяется техника в виде экскаватора или другого механизма. От опорных столбов забора достаточно отступить около 50 см.

При уплотнении вертикальных стенок этого расстояния вполне достаточно, чтобы не подмыло забор.

Оставшееся количество грунта можно использовать с пользой, если рассыпать его по периметру земельного участка. От такой процедуры он станет только выше. Для укрепления канавы на ее дно и стенки укладывают геоматериал в виде пленки или матов.

Вариант укрепления канавы листами шифера

Устройство системы может быть выполнено по закрытому методу. Для этого на дно вырытого углубления кладутся перфорированные трубы. Они бывают пластиковыми, металлическими, гончарными. Проще сверлить отверстия в пластиковом материале. Труба засыпается крупным гравием или щебенкой, после чего оборачивается геотканью. Остается все это сооружение засыпать небольшим количеством грунта.

Глубинный дренаж участка своими руками

Устройство глубинного дренажа – довольно трудоемкий процесс. Он включает в себя следующие этапы:

• Выкопать траншею заранее просчитанной глубины с уклоном в направлении от дома, в сторону естественного водоотвода или дренажного колодца.
• Засыпать на дно траншеи щебень и песок.
• Уложить дренажные трубы, в которых должны быть отверстия для проникновения воды.
• Присыпать траншею песком и щебнем. Прикрыть дерном.

Конфигурация и длина таких систем может быть разная — в зависимости от ландшафта. Распространенный вариант – в виде елочки, когда вода из боковых труб попадает в центральную, которая ведет к дренажному колодцу.

Трубы могут быть из пластика, керамики или асбестоцемента. С наружной стороны они перфорированные, с внутренней – гладкие. Диаметр такой трубы может колебаться в пределах от 50 до 200 мм. По всей поверхности они имеют отверстия для проникновения воды.

Важно правильно рассчитать глубину укладки труб. Они должны находиться ниже уровня промерзания почвы. В среднем, для песчаного грунта копают траншеи глубиной не менее 1 м, для суглинков – 0,8 м, для глиняной почвы – 0,7 м. Но желательно сделать индивидуальный расчет. Ведь если допустить ошибку, все работы могут оказаться напрасными, а фундамент, растения и ландшафт участка будут по-прежнему страдать от излишка влаги.

Фильтрующие и накопительные колодцы

При отсутствии возможности сброса воды в естественные водосборники: кюветы, речки, пруды, ничего не остаётся, как обустроить колодец. Вариантов два: колодец с дренирующим дном и накопительная ёмкость.

Дренаж дачного участка

Вариант 1. С дренажными колодцами

Суть устройства дренажного колодца заключается в том, что попадающая в него вода фильтруется и просачивается в более глубокие почвенные слои. В системе трубного водоотвода их может быть несколько. Их располагают в начале линии, в местах поворотов, пересечений, изменения уклона или диаметра труб.

Примечание! В разветвлённых системах больших участков вода, которая не успеет впитаться в грунт в маленьких колодцах, может самотёком попадать в общий коллектор, в который сливаются и бытовые канализационные отходы. А оттуда, как на картинке снизу, она уже будет перебрасываться на фильтрационное поле.

Круговой дренаж на участке со сливом в дренажные колодцы

Самодельный колодец из трубы

Колодец в заводском исполнении

Колодец можно соорудить из фабричных бетонных колец с перфорацией, приобрести готовое пластиковое изделие, либо отрезать кусок трубы большого диаметра, сделать в её стенках отверстия и установить в цилиндрический шурф глубиной 1,8-2 м на подготовленное щебневое основание.

На заметку! Такой колодец можно не закрывать крышкой, а заполнить доверху битым глиняным кирпичом или бутом и сверху просто уложить дёрн. Подобные сооружения очень эффективны на глинистых почвах, которые для недопущения заболачивания не рекомендуется глубоко перепахивать.

Цены на популярные модели дренажных колодцев

Колодец дренажный

Вариант 2. С накопителем

Вода, которая собирается с участка, может быть как-то использована в хозяйстве: для мойки машин, разведения рыбы или раков, полива тепличных культур. Во всяком случае, если на участке подземные воды и так достигают высокой отметки, добавлять к ним ещё и поверхностные стоки нерационально.

• Вода может отводиться в уличный ливневой коллектор, канаву или просто в лес или речку. Для этой цели в систему внедряют не дренажный, а накопительный колодец. Разница между ними в том, что первый имеет проницаемые стенки и дно, а второй должен быть герметичным.
• В него устанавливают насос с поплавковым датчиком. Как только емкость наполняется выше заданного уровня, он начинает работать, сбрасывая излишки воды в водоотводный канал или расположенный подальше от участка дренажный колодец. Остальное всегда в запасе, и если нужно, вы можете использовать накопленную воду.

Ливневый накопитель с погруженным в воду насосом

• Она может очень выручить в случае необходимости пожаротушения. Либо, когда вы затеете во дворе какую-то постройку, которая потребует воды – например, для увлажнения утрамбовываемой песчаной подушки.
• В период летней засухи водный запас, за который не нужно платить ни копейки, пригодится и для полива грядок, страдающих от излишней влаги в другие сезоны. Ведь на дачах зачастую нет никакой воды кроме той, что её обитатели привозят себе для питья.

Цены на модельный ряд электрических погружных насосов

Электрические погружные насосы

Видео — Советы и рекомендации

Дренажная система в дизайне ландшафта

Затейливо выложенная галькой траншея

Дача даче рознь, и иногда её функции сводятся не к выращиванию петрушки и картошки — многие хозяева, живущие в бешеном темпе мегаполисов, предпочитают на ней просто отдыхать. Соответственно, открытого грунта на ней может и не быть вовсе – всё асфальтировано, забетонировано, покрыто плиткой.

Подпорные стенки из камня, образующие водоотводный канал

Тем не менее, и такой участок может нуждаться в дренаже, который следует предусмотреть ещё в процессе благоустройства территории. Здесь точно так же можно устроить как закрытые, так и открытие канавки, только и те, и другие должны не портить ландшафт, а украшать его.

Ручей с мостиком в саду

Канавы, закрытие ячеистой решёткой

Рядом с домом обычно прокладывают водоприёмники, в которые через перфорированную крышку стекает вода с кровли, а затем по лотку отводится в колодец. Внутри такой ёмкости есть похожая на корзинку деталь под названием пескоуловитель, которая, задерживая попадающий в водоприёмник песок и листья, не позволяет засоряться отводным каналам.

Вода по лотку уходит к водоприёмнику

Что касается всей остальной территории, то имеющаяся на ней красиво облицованная камнем траншея может сама по себе быть прекрасным ландшафтным украшением. Конечно, она не должна пролегать прямо перед входом в дом, но почему бы ей не пересекать ваш сад или не разделять секции огорода. Ведь близость влаги лишь заставит растения интенсивнее расти и зеленеть, а к примеру, прокинутый через русло мостик, только добавит прелести всей картине.

Водоприёмник под водосточной трубой

Возможно, вам также будет интересна наша статья на тему — Водопровод на даче из колодца.

Подробности вопроса

Несколько способов для усиления стенок

Обустройство канавы вдоль забора лишь в какой-то мере будет играть роль транспортной системы, а вода, которая будет в нее поступать, должна хорошо впитываться в землю по всей протяженности на дне канавы.

Использование бетонных секций или других способов усиления дна будет нецелесообразным. Также допускается использование водонепроницаемого жесткого основание, но только в том случае, если под ним будут проходить подземные коммуникации, которые следует обязательно обезопасить от атмосферных осадков и вод, находящихся в грунте.

Вот способы, которые эффективны для усиления склонов:

•

  , у которых хорошо развита мучнистая корневая система. В этом случае вам идеально подойдут многолетние низкорослые растения, травы и прочее для уклона до 30 градусов.

• Геоматы, которые представляют собой не что иное, как сети материалов из полимеров с большими ячейками, которые уложены в несколько слоев. Они не будут мешать росту зеленых насаждений, но в то же время буду защищать почву от схождений и размывания на участках, где уклон до 70 градусов.
• Биоматы – особые пористые и ячеистые полимерные полотна с большой толщиной, которые имеют места для наполнения грунтов и семенами многолетников. Подойдет для участков с уклоном до 60 градусов.
• Большие армированные кубы из проволочной решетки оцинкованной стали или полимерного материала, которые наполнены дренажными материалами для засыпки. Их используют для того, чтобы возводить глубокие канавы с отвесными стенками в гористой местности, а также если есть большое заглубление грунтовых вод, есть близкий к поверхности глинистый слой, который препятствует отведению атмосферных осадков.

При проведении земляных работ и подготовки основания канавы следует вырыть котлован с большой протяженностью и шириной приблизительно в 2 раза больше, чем требуется. По дну следует засыпать материал и сделать подушку из гравия и крупнофракционного песка. Склоны уплотняют вручную или механически, а после застилают материалом, который специально был выбран для усиления.

Расчет

Чтобы обустройство дренажной канавы вдоль забора не было сделано напрасно и справлялось с поставленными задачами, следует придерживаться следующих важных рекомендаций:

• Глубина канавы на всей ее протяженности должна быть немного больше, чем глубина фундамента расположенных вблизи строений, примерно на 0.3-0.5 метра.
• Наклон на всей протяженности с учетом поворотов или обхода по периметру участка, который буде направлять воду в единую точку или по самой заглубленной границе участка.
• Наклон следует определять по составу земли и рассчитанной пропускной способности и быть расположенным в диапазоне 1-5 см на каждые 10 метров протяженности.

Если есть дренажный колодец, который отходит от контура дренажной канавы, лучше взять крайнюю, отходящую дальше всего от колодца водоотводной системы и рассчитать углубление, а после сделать расчет контрольной точки. Все должно быть расположено по маршруту, который будет использован для того, чтобы выводить правильную геометрию канавы.

Как сделать своими руками канаву вдоль забора

Создать своими руками канаву для отведения вода совсем несложно, даже если выполнить практически все земельные работы самостоятельно. Но сложность будет вызвана тем, что поднятого грунта будет много, и он будет мешать по время проведения работ. По этой причине его потребуется убрать в другое место, и можно будет использовать для того, чтобы сделать палисадник по всему периметру участка таким образом, чтобы тот был поднят над уровнем грунтам. Намного проще будет использование варианта, где требуется усиление склонно биоматами, сеткой, геоматами или геотекстилем. В таком случае не потребуется через чур увлажнять почву для основания, и можно будет ограничиться небольшим объемом сыпучего дренажа, гравия или песка, а это в существенной мере поможет снизить нагрузку на исполняющего.

Поэтапный монтаж георешетки

Укрепить небольшой участок земли может самостоятельно даже начинающий ландшафтный дизайнер, как можно назвать владельца дачи. Если на дачном участке расположен овраг или канава, имеющие осыпающиеся склоны, можно использовать объемную георешетку – современную полимерную ленточную конструкцию.
Если засыпать ячейки георешетки растительной почвой, вы подготовите прекрасное место для высадки вьющихся или прямостоящих растений. На этой площадки будет прекрасно расти газонная трава или мелкий кустарник.

Элементы георешетки свариваются между собой. В результате получается решетка, имеющая крупные секции. Решетки заполняются тяжелым строительным материалом, для чего вполне подходят щебень, песок, бетон. Можно засыпать решетки специальной питательной почвой, чтобы затем высадить в нее растения.

Использование георешетки для укрепления склонов и защиты их об обрушения.

Наиболее часто и быстро разрушаются склоны, которые состоят из песка или другой осадочной породы. Они осыпаются от действия ветра и дождя. Если канава пересекает дачный участок, можно укрепить оба ее склона, создав оригинальный каменный ручей, либо соорудив необычного вида рокарий, высадив хвойные растения и цветочные клумбы.

Перед проведением армирования необходима подготовка грунта. Для этого удаляются большие растения, выравнивается и уплотняется земля по мере возможности.

Укладку георешетки можно выполнить двумя существующими способами:

1. На геотекстиль. При этом по всему склону расстилается геотекстиль, выполняющий роль дренирующей прослойки, сверху которого укладывается решетка.
2. Непосредственно на грунт – происходит выполнение прямого монтажа сетки, которую укладывают на подготовленный участок грунта.

Ячейки георешетки необходимо расположить вдоль всего склона. Материал для них выбирают по основному принципу: используется шире лента, если склон круче. Сегменты решетки растягиваются в разные стороны и закрепляются по периметру с помощью анкеров или специально выструганных колышков.

Для небольших склонов, тем более, если местность засушливая, где можно обойтись без дренажа, достаточно прокладки одной георешетки – дополнительные изолирующие материалы не нужны.

Каждая ячейка засыпается или фиксируется с использованием для этой цели песка или щебня. Если вы планируете высаживать на этом месте цветы, деревья, траву или кусты, засыпайте ячейки плодородным и удобренным грунтом.

Засыпать решетку землей или песком можно с использованием строительного транспорта, садовой тачки или простого ведра и лопаты.

Это наиболее простой вариант укрепления склона на дачном участке. При включенной фантазии и использовании различных способов декорирования можно любой осыпающийся склон сделать красивым и оригинальным цветущим садом.

Как правильно сделать дренажную канаву вдоль дороги?

Дренажная канава вдоль дороги помогает отводить воду, которая собирается на дорожном покрытии во время дождей и таяния снега. Это необходимо для того, чтобы предотвратить повреждения дорожного покрытия и уменьшить риск аварийности на дороге. Вот несколько шагов, которые помогут правильно сделать дренажную канаву вдоль дороги:

1. Определите направление дренажной канавы: дренажная канава должна быть организована таким образом, чтобы вода стекала от дороги и не собиралась на ней. Определите направление стока и выберите место для установки дренажных труб.

2. Выкопайте канаву: ширина и глубина канавы зависят от размера дороги и количества воды, которое необходимо отвести. Ширина обычно составляет от 30 до 50 см, а глубина — от 30 до 60 см. Обратите внимание на то, чтобы канава была достаточно широкой для удобства техники при обслуживании дороги.

3. Установите дренажные трубы: дренажные трубы помогают отводить воду от дороги. Установите их в канаву и соедините между собой. Убедитесь, что трубы имеют правильный уклон, чтобы вода могла свободно стекать.

4. Засыпьте канаву гравием: чтобы обеспечить хорошую водопроницаемость, засыпьте канаву гравием. Гравий также предотвращает забивание дренажных труб мусором и песком.

5. При необходимости установите дополнительные элементы: в зависимости от конкретной ситуации, может потребоваться установить дополнительные элементы, такие как решетки, шлагбаумы и другие конструкции, чтобы обеспечить безопасность на дороге.

Обратите внимание, что создание дренажной канавы — это ответственный и трудоемкий процесс, требующий определенных знаний и навыков. Поэтому для лучшего результата лучше обратиться к специалистам, которые смогут правильно спроектировать и установить дренажную систему вдоль дороги.
