Технология вязки и укладки арматуры в фундамент. Вязка арматуры крючком, машинкой, шуруповертом

Фундамент здания подвергается значительным нагрузкам. Часто стандартная прочность материалов, таких как бетон или кирпич, оказывается недостаточной для компенсации деформаций грунта или пучения.

Правила и схемы вязки арматуры

Укладка арматуры и крепление зависят от конструкции фундамента. Для разных оснований схемы используются разные.

Ленточный фундамент

Выполняя расчет армирования для него и разработку схемы соединения, необходимо учитывать:

• каркас ставят на бетон на вертикальные стержни;
• прямые прутки укладывают с нахлестом в 20–25 см;
• соединения с нахлестом должны быть разнесены в разбежку;
• сечение проволоки выбирают по глубине фундамента – не менее 0,1%;
• каркас не соприкасается с опалубкой.

Каркас считается конструкционным элементом для фундамента, поэтому испытания под нагрузкой не проходит. Его задача: предупредить смещение при растяжении или нагрузке на изгиб, а не увеличить несущую способность.

Вязаная арматура в ленточном фундаменте

Плитный фундамент

Каркас для фундамента монолитного представляет собой 2 сетки – верхний и нижний пояс, связанные из арматурных стержней.

Арматурный каркас из 2-х сеток

Можно использовать готовые сетки с ячейками нужного размера.

Особенности следующие:

• верхний и нижний пояс связывают между собой П-образными стальными хомутами. Связки в торцах исключаются;
• если плитный фундамент имеет толщину не более 15 см, допускается установка только 1 сетки;
• устанавливают каркас обязательно на подбетонок. Следят за тем, чтобы арматура не соприкасалась с опалубкой;
• сторона ячейки не более 40 см.

Ставят сетку на любые конструкции с лапками опирания – пауки, лягушки, столики. Если нет готовых, такие детали делают своими руками.

Важно знать, что сгибать арматуру путем нагревания газосваркой запрещается. Используют только механические приспособления.

Ростверк

Ростверк – монолитная лента, соединяющая бетонные сваи фундамента. По конструкции она напоминает ленточный фундамент, что часто приводит к ошибкам.

При армировании ростверка нужно учесть:

• ростверк не поддается сборным нагрузкам, так как отделен от земли. На него действует только изгибающий момент на участках, где стойка защемляется в балки;
• стандартный каркас для ростверка нужно укрепить. Возле колонн дополнительно армируют верхний пояс, а нижний – на всем протяжении;
• использовать для армировки можно только стальные стержни.

Способы крепления применяют разные: каркас сваривают, связывают проволокой.

Столбы и сваи

Бетонный свайный фундамент также нуждается в армировании. Каркас столбов связывают с конструкцией в ростверке, как с нижним, так и с верхним поясом.

Особенности сооружения, следующие:

• каркас выполняется как круглого, так и квадратного сечения;
• в каждом столбу укладывают не менее 4 прутков;
• при щитовой опалубке допускается брать только прямоугольные хомуты;
• бутобетонные столбы армируются только в верхней части.

Для соединения чаще используют скрутку и связку проволокой.

Этапы укладки арматуры

Основание дома обычно выполняют из бетона. Это прочный и надежный материал, который, тем не менее, не слишком устойчив к нагрузкам на сжатие и растяжение. Повышать прочность и массу фундамента не имеет смыла. Правильным является улучшить его жесткость, то есть создать дополнительный каркас. Именно этот эффект и обеспечивает вязка арматуры.

Выполняется усиление в определенной последовательности:

1. В первую очередь, выбирают схему укладки. Арматурные стержни и сетка в итоге должны оказаться в глубине бетона и не контактировать с грунтовыми водами. Разместить их следует максимально равномерно, чтобы каркас распределял дополнительную нагрузку на весь фундамент.
2. Конструкцию собирают отдельно. Каркас представляет собой ряд прямоугольных рамок. Размеры их таковы, что после установки контур оказывается на расстоянии 10 см от дна, верха и боковых сторон опалубки. Количество рамок зависит от длины периметра. Дистанция между контурами оставляет 50 см, может быть и меньше.
3. К уголкам рамки приваривают продольные стержни, соединяющие контур в одно целое. Диаметр прутка зависит от величины предполагаемой нагрузки. Фиксировать стержни можно не только сваркой, но и вязальной проволокой.
4. Армирование углов выполняют с помощью Г-образного железного хомута или нахлеста и лапки. Нахлест составляет не менее 60–70 см.
5. Перед заливкой фундамента каркас опускают в опалубку и фиксируют: ставят на подпорки из кирпича или камня. Укладывать лучше сегментами.

Армирование и вязка углов фундамента Г-образными хомутами

Количество стержней и сетки зависит от типа основания и его размеров. В ленточный фундамент потребуется больше арматуры, чем для усиления свайного. В последнем случае армировать нужно только ростверк.

Способы вязки арматуры

Существует несколько методов скрепления прутков и сетки своими руками:

• сварка рамок и стержней;
• вязка проволокой;
• соединение на пластиковые хомуты.

Способы вязки арматуры выбирают исходя из характера фундамента и собственных возможностей. Для сварки нужно уметь работать со сварочным агрегатом, в то время как проволока – инструмент, доступный начинающему строителю.

Преимущества и недостатки соединения сваркой

Связка арматуры для фундамента сваркой – метод надежный и эффективный.

Источник

Как правильно вязать арматуру: способы и правила, советы для начинающих

Вязка арматуры – это один из основных этапов работы, по созданию арматурного каркаса. Соединяя арматуру, создаётся армирующая конструкция, благодаря которой, бетон получает большую прочность как на сжатие, так и на растяжение. Выполнив неправильно соединение прутов, готовая монолитная конструкция не получит проектную прочность. Для того чтобы этого избежать, разберём как правильно вязать арматуру соблюдая все нормы и правила, и каким инструментом можно выполнить работу, это будет полезно для начинающих арматурщиков, и для строителей с опытом.

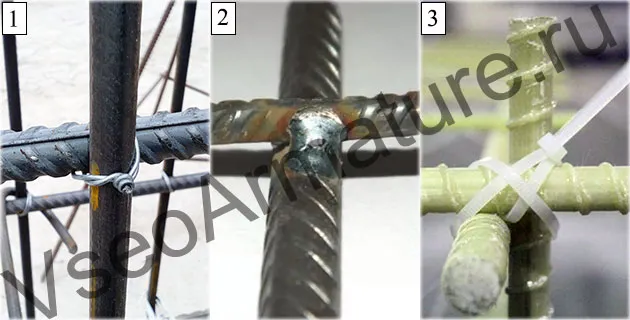

Способы вязки арматуры

Рассмотрим всё существующие способы, как можно соединить арматуру. Каждый из вариантов хорош в чём-то своём, и используется строителями, в зависимости от типа строения и проектных требований. Существует 3 способа соединения прутов, с ихней помощью создаётся крепкий и надёжный металлический каркас:

1. Вязка проволокой.
2. Сварка.
3. Пластиковые хомуты.

Эти способы вязки арматуры имеют свои особенности. Каждый из них правильный и применяется в зависимости от требований и используемого материала. При армирование ленточного фундамента для частного дома, часто соединяют арматуру методом сварки, а не связывают её проволокой. Но какой вариант является лучшим?

Преимущества и недостатки соединения сваркой

Несмотря на то что это разные технологии, правильный выбор может сэкономить средства и время на строительство, при этом без потерь прочности конструкции. Метод соединения элементов сваркой, раньше считали одним из самых надёжных и эффективных. Однако, подобная технология не всегда является уместной. Обычно её использовали при монтаже громоздких каркасов, которые усиливают фундамент для многоэтажных домов и габаритный коттеджей.

Подобный метод имеет некоторые недостатки:

1. Требуется иметь навыки работы со сварочным аппаратом, иначе нужно потратиться на услугах профессионального сварщика. Себестоимость в таком случае увеличивается.
2. Места сварки – слабое место конструкции. Там прочность каркаса становится ниже.
3. Метод не подходит, если использовать стеклопластиковую арматуру. К тому же арматура А-400 (А-3), которая является самой востребованной, не может быть соединена посредством сварки. Только пруты с индексом «С» подойдут для работы, например: арматура А500С.

Поэтому в современном монолитном строительстве, сварку заменили вязкой. Для частных и жилых домов, строительства бани, гаража или других построек – это наилучший вариант соединения арматуры.

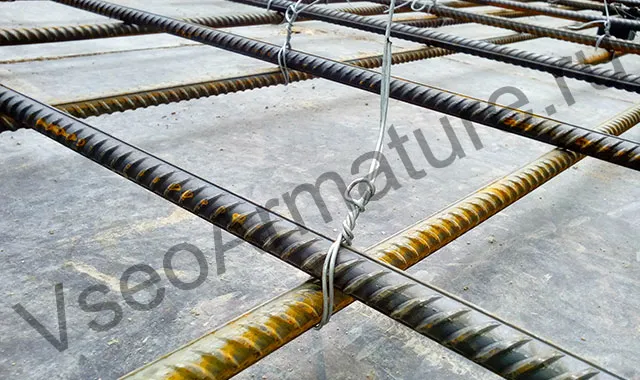

Плюсы и минусы соединения методом вязки

Чем же так хорош этот метод? Он имеет следующие положительные моменты:

1. Быстрота выполнения работ. Вязка проволокой занимает мало времени, она простая и не требует навыков. Правда, если делать это вручную, то процесс замедляется. Дальше мы рассмотрим, как же быстро вязать арматуру.
2. Простота устранения недочётов. При работе со сваркой, устранить ошибки, будет труднее, приходиться брать болгарку и разрезать сварочный шов. Проволоку же, достаточно откусить кусачками или же размотать крючком.
3. Чтобы вязать арматуру не нужно быть профессионалом.
4. Процесс армирования можно выполнить в опалубке.
5. Себестоимость работы намного ниже.

Если говорить о недостатках, то отметим шаткость готового каркаса. Правда, это не является большой проблемой. Конструкция будет прочной, единственная проблема заключается в том, что при перемещении каркаса в опалубку она начинает расшатываться, в этом случае можно в нескольких местах сделать прихватки арматуры сваркой. Чтобы решить такую проблему со стеклопластиковой арматурой, надо привязать несколько раскосов, чтобы конструкция стала более жёсткая и устойчивая. Прогибаясь, натяжка в местах вязки изменяется, каркас гуляет. Поэтому при установке его в опалубку нужно быть осторожными. Лучше вязать арматуру в опалубке или над ней, если выполняется армирование ленточного фундамента.

Особенности соединения арматуры пластиковыми хомутами

Основные достоинства этого метода, в том, что он не требует специальных навыков, у него высокая скорость выполнения работ, и надёжная фиксация арматуры.
Недостатки, у данного способа следующие:

1. Стоимость. При больших объёмах проволока будет экономней.
2. Скорость выполнения работы (если сравнивать с другими способами вязки).
3. Исправление. Где-то ошиблись, придётся откусывать хомут, он становится негодным, проволоку же можно перевязать.
4. Надёжность. Передвижение по конструкции, связанной пластиковыми хомутами не желательно.
5. Температура. Лопаются при отрицательных температурах.

На основе этих данных можно сказать, что данный способ, подойдёт больше для частного строительства, при небольших объёмах, также он подойдёт, для людей которые сами хотят выполнить армирование своими руками.

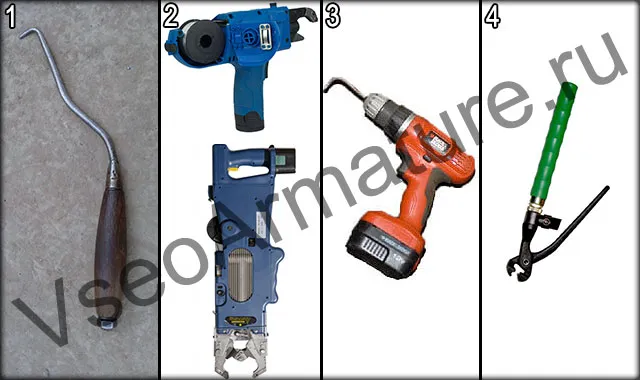

Инструменты для вязки арматуры, технология работы с ними

Никто не выполняет работу вручную. Это практически невозможно. Для этой цели есть специальные инструменты, ускоряющие и упрощающие процесс. Каждый инструмент имеет свои особенности по использованию. Для связки арматуры существуют следующие приспособления:

1. Ручной крючок.
2. Вязальный пистолет.
3. Шуруповёрт.
4. Клещи.

Каждый из инструментов имеет свои плюсы и минусы, рассмотрим их, а также технологию их использования, и на основе этих данных и мнении эксперта (арматурщика с 10-летним стажем) подведём итоги и выберем лучший вариант для вязки арматуры.

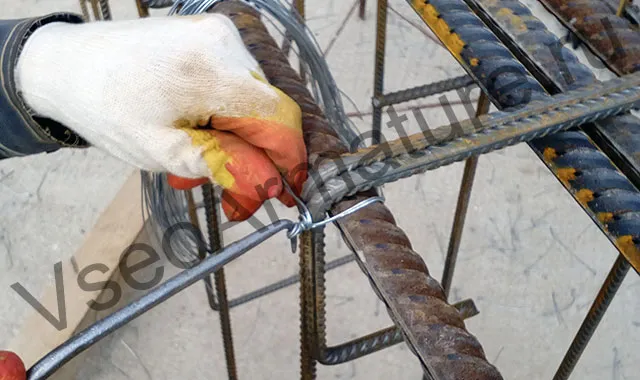

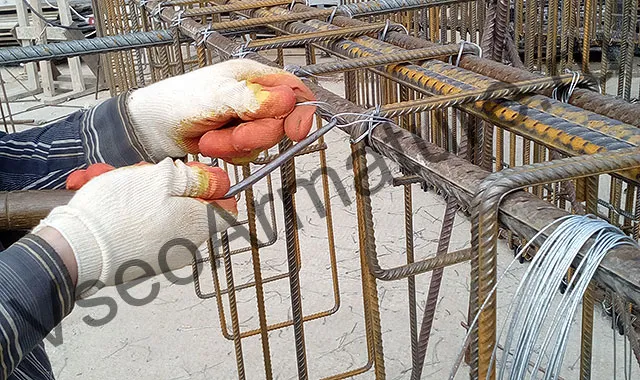

Как правильно вязать арматуру крючком?

Особенности работы в том, что она выполняется вручную. Поначалу процесс будет длительным, так как нужно набить руку. Крюк делается из стали, а ручка из дерева или пластмассы. Стоимость такого крючка составляет 1 тыс. рублей.

В продаже есть даже автоматические крючки, но отзывы о них двоякие. Некоторые отмечают малый ресурс, другие говорят, что он скручивать проволоку толщиной 2 мм и более с трудом.

Существует несколько вариантов соединительных узлов при вязке арматуры крючком. Рассмотрим самые популярные.

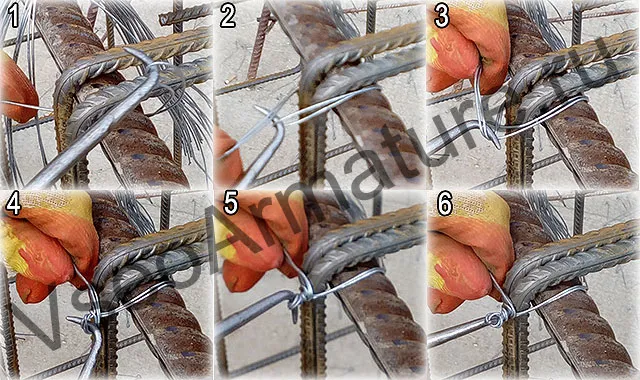

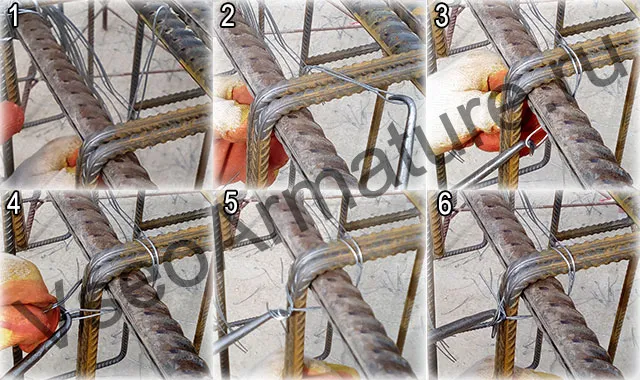

Простой узел связки арматуры крючком

Самый распространённый и простой узел, выполняется следующим образом:

1. Чтобы соединить пруты между собой, нужно взять проволоку длинно 15–20 см, и согнуть её пополам.
2. Согнутая проволока снова сгибается, но не до конца, должен получиться крючок.
3. Просовываем проволоку под арматуру, которую необходимо связать.
4. Дальше в ход идёт сам крючок. Его нужно вставить в полученную петлю и зацепить свободный конец проволоки.
5. Делается один оборот. При этом важно придерживать свободный конец.
6. Натянув крючок на себя, докручиваем проволоку до её отрыва.

Обратите внимание! Чтобы не покупать вязальный крючок, можно сделать его своими руками. Потребуется кусок стального прута, а ручку можно изготовить из пластика или дерева. Сделав его один раз, можно постоянно пользоваться инструментом для вязки. Пошаговую инструкцию по изготовлению крючка своими руками смотрите тут.

На видео ниже, профессиональный арматурщик показывает как правильно выполнять простой узел вязки арматуры крючком, и какой скорости можно достичь работая данным инструментом.

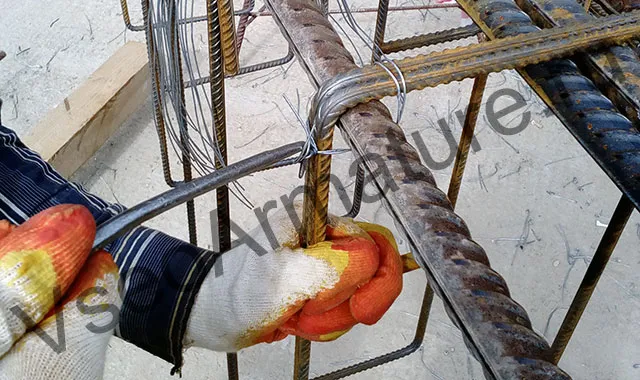

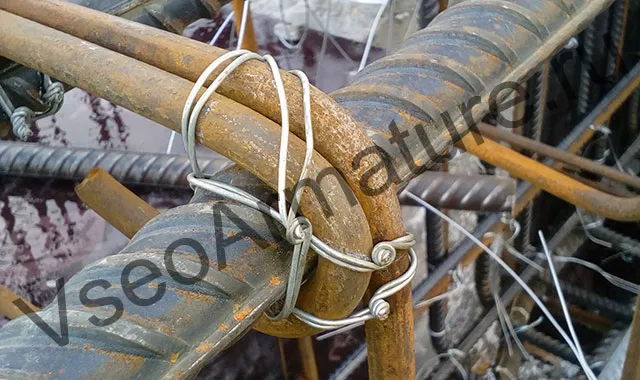

«Мёртвый узел»

Данный узел применяется для армирования конструкций, состоящих из прутов арматуры и хомутов, это балки и колонны. Так как он надёжно фиксирует арматуру в угол хомута, арматурщики назвали его «мёртвым» узлом. Чтобы быстро и качественно выполнить такой узел, необходимо много практиковаться. Рассмотрим, инструкция по выполнению узла:

1. Берём проволоку длиною 20–40 см, её размер зависит от диаметра используемой арматуры, и сгибаем пополам.
2. Запускаем проволоку, петлей вперёд, под низ арматуры слева от хомута, оставляя 2–4 см для завершения узла.
3. Заводим проволоку наверх хомута и загибаем опять под низ арматуры.
4. Крючок вставляем в петлю и зацепляем свободный конец проволоки.
5. Тянем крючок на себя и одновременно делаем несколько оборотов, пока не почувствуем что проволока зажалась, или пока не оторвётся петля.

Следует отметить! Для того чтобы этот узел надёжно зафиксировал арматуру в угол хомута, проволоку следует как можно плотнее прижимать к арматуре и углу хомута, иначе завязка получится ненадёжной.

Проверить качество узла, можно подёргав хомут рукой, если шатается, то выполнен неправильно или до конца не затянут. Затягиваем либо делаем дополнительную завязку простым узлом.

Выполняя армирование сложных конструкций, например, полукруглых балок, узлы можно комбинировать. Сначала делается «мёртвый» узел, а потом два простых крест-накрест, как на фото ниже.

Специальный пистолет для вязки

Для вязки арматуры – это идеальный инструмент. С ним процесс выполняется намного быстрее и проще. Собирать металлический каркас с ним удобней всего. Единственный нюанс заключается в том, что подобный агрегат стоит не дёшево. Вот почему он используется на масштабных строительных объектах. Минимальная стоимость – 30 тыс. рублей.

Он выглядит как обычная дрель. Только в него вставляется рулон с проволокой. Для вязки нужно направить пистолет на место стыка и нажать на курок. Он сам выполнит вязку за считанные секунды. Это самый простой и доступный вариант, как связать арматуру.

На заметку! На 1 узел, связанный при помощи крюка, у не очень опытного арматурщика уходит 9 секунд. Если вязать автоматизированным крюком, то потребуется 7 сек. А вязка при помощи пистолета занимает всего 1-2 секунды на 1 узел.

Но и у этого способа есть свои минусы:

1. Не везде им можно добраться, для выполнения вязки.
2. Стоимость.
3. При исправлении армирования, крючком узел уже не развяжешь.
4. Не выполнишь вязку арматуры большого диаметра.

Использования шуруповёрта с крючком

Чтобы ускорить процесс и сделать его автоматизированным, используется модернизированный шуруповёрт. Достаточно вставить в него самодельный крючок. Для этой цели подходит шиферный гвоздь. Он зажимается в шуруповёрте и готов к работе.

Принцип его работы ничем не отличается от предыдущего варианта. Отличием является только то, что процесс значительно ускоряется. А если у шуруповёрта есть регулировка скоростей, то его настраивают так, чтобы при максимальной натяжке проволоки она не обрывалась.

Вязка арматуры клещами

Данный способ вязки хорош тем, что в процессе работы экономится проволока, за счёт того, что можно связать в одну, и не надо делать петли, как для вязального крючка.

Из минусов следует отметить:

1. Требует больше практики, для скоростной вязки.
2. Скорость вязки в 2 раза меньше чем у крючка.
3. При вязке в 2 проволоки получается жёсткий с острым концом узел, необходимо носит спецобувь, а то можно пробить ногу.

На видео ниже, показано какой скорости, можно достичь вязкой клещами, но для этого нужно очень много практики. Профессиональный арматурщик, делает завязку за 3–4 сек.

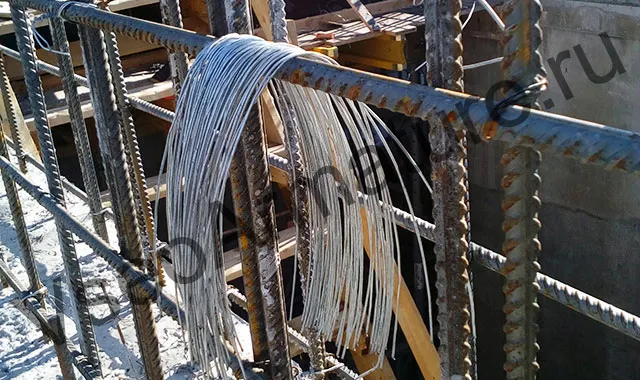

Выбор проволоки для вязки арматуры

Проволока – один из важных элементов работы. А это значит, что от её выбора зависит качество будущего каркаса, его прочность и скорость выполнения работы.

Согласно строительным нормам СНиП, а также положению из ГОСТ 3282-74, проволока должна соответствовать прописанным требованиям. Вот некоторые из них:

• если арматура имеет сечение до 12 мм, то потребуется проволока для вязания сечением 1,2 мм;
• если сечение от 16 до 18 мм, то сечением 1,6 мм;
• при сечении больше 18 мм, используем сечение 2 мм (или две по 1,2 мм).

Совет от мастера! За свой 10-летний стаж, в монолитном строительстве, хочу сказать, что самая популярная и удобная для работы проволока имеет диаметр – 1,2 мм. А самым подходящим инструментом для вязки арматуры являет ручной крючок, доказано практикой.
