Выбор кабеля для варочной панели — оптимальное сечение провода

Электрическая варочная поверхность —

Кабель для варочной панели — это главный энергопотребитель в большинстве современных квартир, поэтому подбор сечения кабеля и устройств защиты для него требует особой ответственности. Почему, в большинстве случаев, для обеспечения корректной работы варочной панели достаточно кабеля с жилами определенного сечения, а также в каких ситуациях следует применять другой тип кабеля, будет объяснено ниже.

Чаще всего, для питания варочной панели используется кабель с сечением жил:

В однофазной сети — 3*6мм.кв. (Кабель, состоящий из трех жил, каждая сечением 6мм.кв.), защищенный однополюсным автоматом 32А.

В трехфазной сети — 5*4мм.кв. (Кабель, состоящий из пяти жил, каждая сечением 4мм.кв.) защищенный трехполюсным автоматом 25А.

Почему наиболее часто для правильной работы варочной панели достаточно кабеля с жилами именно такого сечения, а главное, в каких случаях необходимо использовать другой кабель я расскажу ниже.

Принцип, по которому выбирается кабель и защитная автоматика для варочной панели, ничем не отличается от выбора электропроводки остальной квартиры. Единственная поправка делается на повышенное потребление панелью электроэнергии, тех драгоценных киловатт мощности, за которые мы в конечном счете и получаем счета.

Мощность — это основная характеристика у электрической варочной поверхности, которую необходимо знать для правильного расчета и выбора питающего кабеля и защищающего его автомата.

Если вы уже определились с конкретным производителем и моделью электрической варочной панели, то сможете точно узнать какая у неё потребляемая мощность, заглянув в описание или спросив у консультанта в магазине. Но как быть если вы еще не сделали выбор и откладываете покупку на конец ремонта? Не надо забывать о возможной поломке купленной варочной поверхности через какое-то время и необходимости её замены на другую.

По этим и некоторым другим причинам я всегда советую и прокладываю сам своим клиентам на варочную поверхность:

— в однофазной сети трехжильный кабель ВВГнг 3х6 (или ВВГнгLS 3х6), с сечением каждый жилы — 6мм.кв.

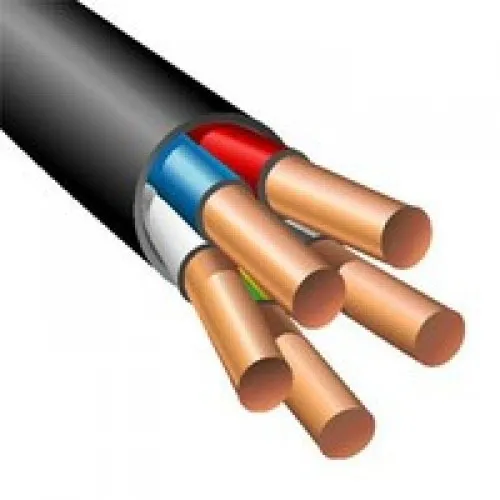

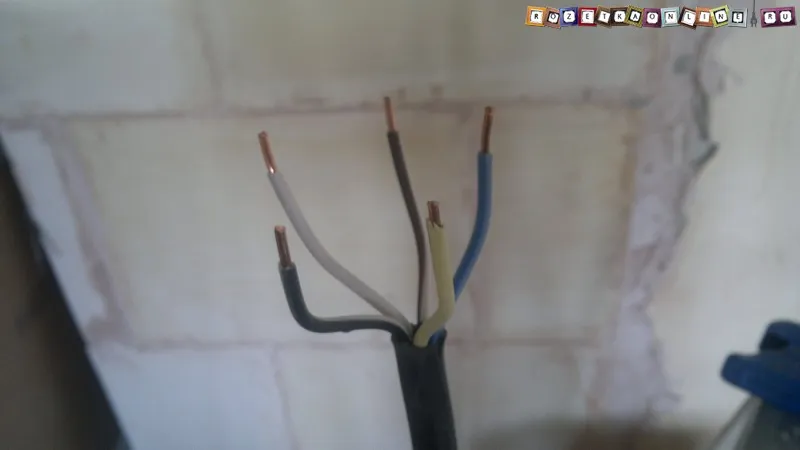

— в трехфазной сети пятижильный кабель ВВГнг 5х4 (или ВВГнгLS 5х4), с сечением каждой жилы 4мм.кв.

Для обоснования этого выбора проведем простой расчет выбора кабеля по мощности.

Абсолютное большинство современных электрических варочных панелей на четыре конфорки, потребляют порядка 7-8 кВт (киловатт) мощности. Что в идеале соответствует току 32 – 38 А (Ампер). Для расчета силы тока по мощности использована формула для сетей переменного тока :

P=UI *cos φ, где P – мощность, U – напряжение сети, I – ток, cos φ  — коэффициент мощности.

В нашем случае P(Мощность) = 8000Вт (8 кВт), U(напряжение бытовой сети) = 220В, I = 1,( коэффициент мощности для активной нагрузки). От сюда следует, что

I(ток) = 8000Вт/220В=36,4 А

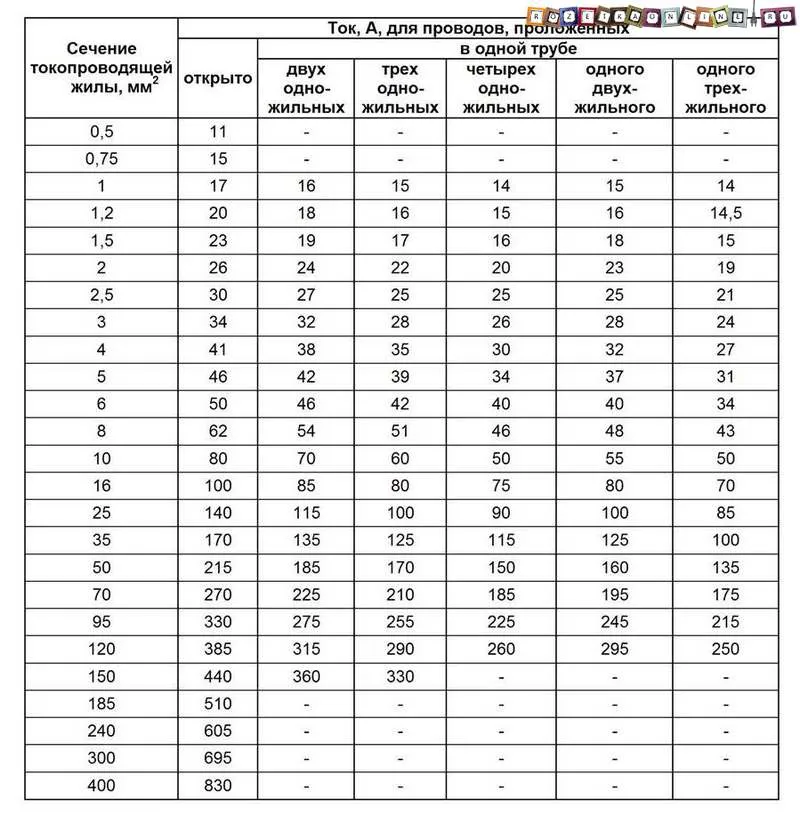

Далее из таблицы 1.3.4 ПУЭ (Правила Устройства Электроустановок) выбираем сечение жил кабеля. Смотреть нужно в столбце для двухжильного медного кабеля, так как третья жила – заземление, при нормальных условиях работы электрической панели не задействована.

Наиболее подходящий вариант медного кабеля для варочной поверхности в однофазной сети согласно таблице – 6мм.кв, так как он выдерживает ток в 40А. Это так же подтверждает информация, размещенная на сайтах производителей кабельной продукции. Такой кабель (ВВГнг 3х6мм.кв) принято защищать автоматом или дифференциальным автоматом номиналом 32А.

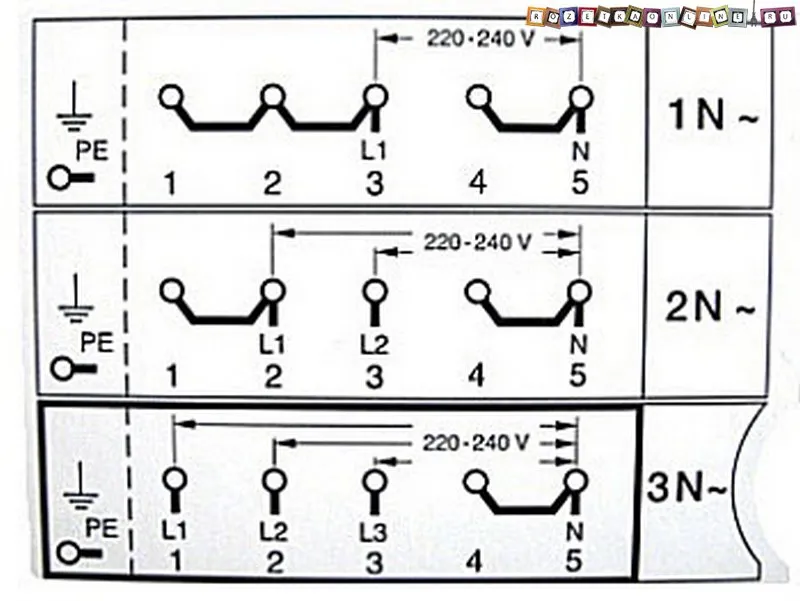

В самом начале я так же указал возможность использования в трехфазной сети пятижильного кабеля сечением 4кв.мм. Вы можете подумать, что это не очень универсально, ведь необходимо будет покупать варочную панель, рассчитанную на работу в сети с напряжением 380В – но это не так. Абсолютное большинство современных варочных панелей или плит рассчитаны на напряжение 220-240В. При этом в них имеется возможность двух- или трехфазного подключения. Подробнее об этих трех схемах подключения варочных панелей или электроплит читайте ЗДЕСЬ.

Если вспомнить, что между каждой фазой и нулем напряжение 220В, все встает на свои места. Внутри электрической панели просто происходит разделение фаз по разным конфоркам. Получается так, что практически каждая конфорка имеет индивидуальное подключение кабелем сечением 4 мм.кв, при этом потребляемая мощность каждой из них значительно меньше чем у плиты в целом. Согласно таблице 1.3.4 ПУЭ, кабель сечением жил 4мм.кв, безопасно выдерживает 27А, это около 5,9 кВт(смотреть в колонке трехжильных). Такой кабель ( ВВГнг 5х4мм.кв) принято защищать автоматом или дифференциальным автоматом номиналом 25А.

Обычно, этого вполне достаточно, для подключения и верного функционирования большинства электрических кухонных поверхностей, но как быть, если заранее известно, что устройство будет более энергоёмкое и потребление его допустим 10-12 кВт? Достаточно просто произвести расчет выбора кабеля по мощности потребителя, аналогичный тому, что мы делали выше. Давайте повторим.

Расчет сечения кабеля по мощности своими руками

Выбор кабеля для варочной панели начинаем с расчета силы тока, при этом известные показатели у нас:

Мощность варочной панели P =12кВт = 12000 Вт. Напряжение в бытовой сети – U = 220В, коэффициент мощности для варочной поверхности cos ф = 1. Подставляем все значения в формулу, по которой определяется мощность в сети переменного тока.

P=U*I *cos φ, из этой формулы находим ток.

I(ток) = P(мощность)/U(напряжение)*cos ф (коэффициент мощности)=12000/220*1=54,6А

Далее опять обращаемся к таблице 1.3.4 ПУЭ и видим, что нам практически без запаса походит кабель сечением жил 10мм.кв с показателем I=55А. Либо если сеть трехфазная, можно взять пятижильный кабель – сечением 5*6мм.кв.

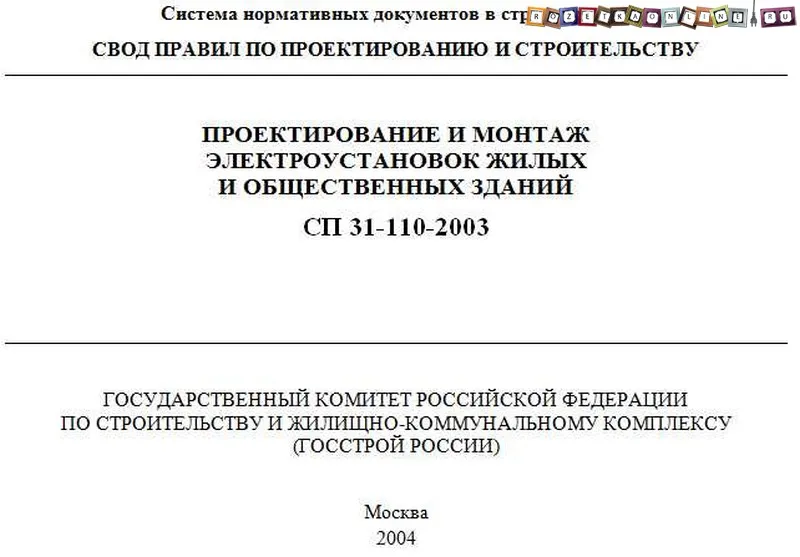

И в конце, для подтверждения своих слов, а главное для большей вашей уверенности в правильности своих действий, привожу выдержку из СП 31-110-2003 (Свод правил по проектированию). Проектирование и монтаж электроустановок жилых и общественных зданий п.9.2 абзац 2.:
«В квартирах жилых домов, оборудованных электрическими плитами, должна быть предусмотрена отдельная групповая линия для питания этих плит (14.27). Линии для питания однофазных электроплит должны выполняться медными проводниками сечением не менее 6 мм2.»

Стоит отметить, что речь в статье шла только про варочную панель, в случае электрической плиты (объединяющей в себе поверхность с духовкой) или при варианте совместного подключения со встраиваемой варочной панелью электрического духового шкафа, сечение кабеля может потребоваться другое, под большую мощность. Зная, как выполнять расчет и выбирать кабель по мощности устройства, вы без труда подберете нужный вариант и для плиты.
И еще, пусть вас не пугает выбор автомата защиты меньшего номинала, чем расчетный ток для плиты. Этот момент тема отдельной статьи, пока поверьте на слово.

Как соединить варочную панель и духовой шкаф?

Чтобы соединить варочную панель и духовой шкаф, необходимо выполнить следующие действия:

1. Убедитесь, что у вас есть подходящая варочная панель и духовой шкаф. Они должны быть совместимы друг с другом по размеру и мощности.

2. Подготовьте электрические провода, которые пойдут от электрощитка к варочной панели и духовому шкафу.

3. Установите варочную панель на нужном месте, согласно инструкции к устройству.

4. Подключите электрические провода от электрощитка к варочной панели, соблюдая все меры предосторожности и правила безопасности.

5. Установите духовой шкаф в нужном месте, согласно инструкции к устройству.

6. Подключите электрические провода от электрощитка к духовому шкафу, также соблюдая все меры предосторожности и правила безопасности.

7. Проверьте правильность подключения устройств, включив их и убедившись, что они работают.

Важно: электромонтажные работы должны проводиться только квалифицированным специалистом, чтобы избежать возможных повреждений и опасных ситуаций.
