Мощность электрического духового шкафа и варочной панели

Первое и важнейшее знание, необходимое для качественного выполнения этих задач – это понимание мощности используемых устройств. Мощность электрической духовки и варочной поверхности напрямую зависит от выбранного режима работы устройства и количества активных конфорок. Если рассматривать вопрос подключения варочной панели Hansa, аналогичные принципы также остаются актуальными.

Мощность электрического духового шкафа и варочной панели связана с выбранным режимом работы прибора и количеством задействованных конфорок. Но для расчета электрической схемы подключения и последующей безопасной эксплуатации нам необходимо знать только максимальную мощность духовки и плиты, которая измеряется в Ваттах (Вт) или киловаттах (кВт).

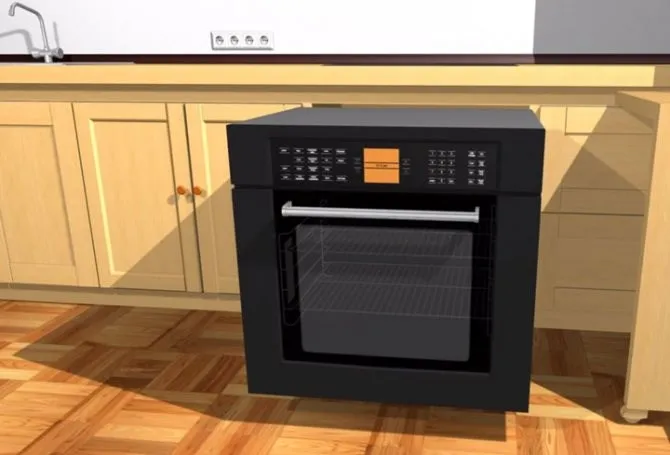

Максимальная мощность электроприборов всегда указана на самом устройстве, на его упаковке и в инструкции по эксплуатации. Так для духового шкафа, в зависимости от его типа, модели и наличии дополнительных функций максимальная мощность варьируется от 2,5 кВт до 4 кВт, для варочной панели это значение может принимать от 6 кВт до 9 кВт.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

Естественно, располагать розетки над рабочей поверхностью не эстетично, поэтому необходимо найти место скрытой установки с хорошим доступом для возможности включения отключения устройства. Если же вам что-то непонятно, пишите мне!

Подключение варочной панели и духового шкафа к электросети: как правильно

1. Количество потребляемой электроэнергии. Чем больше показатель мощности, тем больше кВт она будет расходовать.
2. Модели с более высоким показателем мощности приготовят пищу быстрее, нежели устройство с маленькой мощностью.

Планируйте свои покупки

Давайте подумаем, как разумный человек будет покупать духовку и панель.

Вариант 1. Есть проводка нет бытовых приборов

На кухне сделана электропроводка, новая или старая, не важно. Есть один вывод для электроплиты, кабель которого имеет вполне определенные сечения жил и материал.

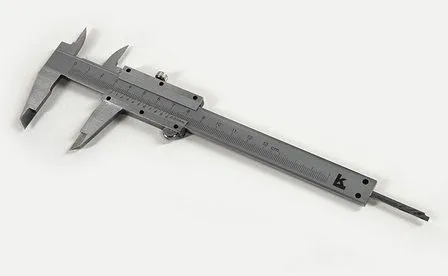

Если вы не знаете сечение кабеля, то отключи электропитание кабеля и, сняв, 10 мм изоляции с одной из жил, нужно штангель циркулем замерить диаметр жилы и по формуле: S=π×d²÷4 (пи D квадрат разделить на 4) посчитать сечение жилы кабеля.

Этих данных вполне достаточно, чтобы рассчитать суммарную максимальную мощность панели и духового шкафа, который нужно покупать.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Розетка и вилка

Как могут выглядеть розетки и вилки для варочной панели

Единого стандарта нет, так что форма и расположение штырей могут быть разными, важно чтобы было требуемое количество контактов и электрические характеристики соответствовали. Понятное дело: лучше доверять проверенным маркам, а не китайским изделиям.

Можно соединить кабель от прибора и питающий в клеммной коробке. Такой способ называют еще безразъемным соединением, «напрямую» или «прямым». Он более надежен, но чтобы отключить плиту придется идти к электрическому щитку и выключать рубильником на УЗО или автомате.

Как видите, вверху три пары контактов для подключения фаз (1,2,3). Внизу — для земли и нейтрали. С одной стороны заводится питающий кабель, с другой — от электроприбора.

При желании, можно сэкономить и купить простую колодку, но с контактами хорошего качества и отдельно монтажную коробку с крышкой.

Провода в таких клеммниках соединяются просто: из зачищенного конца медного провода формируются кольца (как на фото выше ), в которые вставляются небольшие винтики с надетыми на них пластинками. Провод вставляется в гнездо, контакт подтягивается отверткой.

Если провод многожильный, кольцо из него сделать проблематично. Тогда использовать можно наконечники (фото в начале статьи). Они обжимаются при помощи клещей (можно заменить пассатижами).

Это все основные моменты. Теперь самостоятельное подключение варочной панели не будет проблемой. Те же правила действуют и при подключении другой техники такой же мощности. Для менее мощных необходимо будет только взять меньшее сечение проводников и меньший номинал автоматов.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

Важное Все работы по подключению трубы центрального газоснабжения с газовой варочной поверхностью должны проводить специалисты газовой службы вашей управляющей компании. Если же вам что-то непонятно, пишите мне!

Как подключить плиту электрическую Hansa. Как подключить плиту Hansa | Дома на века

• для однофазной сети при мощности электрооборудования от 5,5 кВт до 7,7 кВт кабель с сечением жилы 6 мм 2 (ВВГ 3*6 или ПВС 3*6);
• для трехфазной до мощности 16,4 кВт достаточно 5*2,5 мм 2 (КуВВ 5*2,5 или КуГВВ 5*2,5);

Кабель электропроводки для подключения

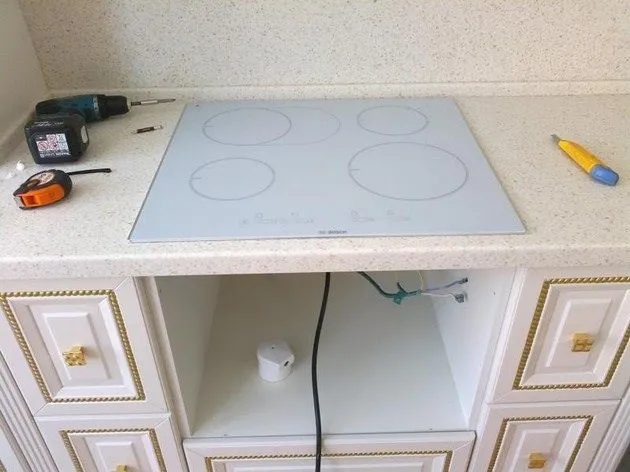

Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.

Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье «4 отличия NYM от ВВГнГ-Ls».

Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2.

Читайте также: ТОП-10 лучших мотоблоков среднего класса: рейтинг 2023 года надежных моделей российского производства

Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.

Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице:

А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.

В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:

• установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)

• программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок

То есть, если вы еще не знаете какая у вас будет варочная поверхность, смело закладывайте 6мм2. Только имейте в виду, что маломощные панели имеют небольшого размера клеммники, не рассчитанные на 6мм2. И корректно, напрямую подключить такой провод не всегда удобно, можно и выломать зажим.

Подключение газовой варочной панели

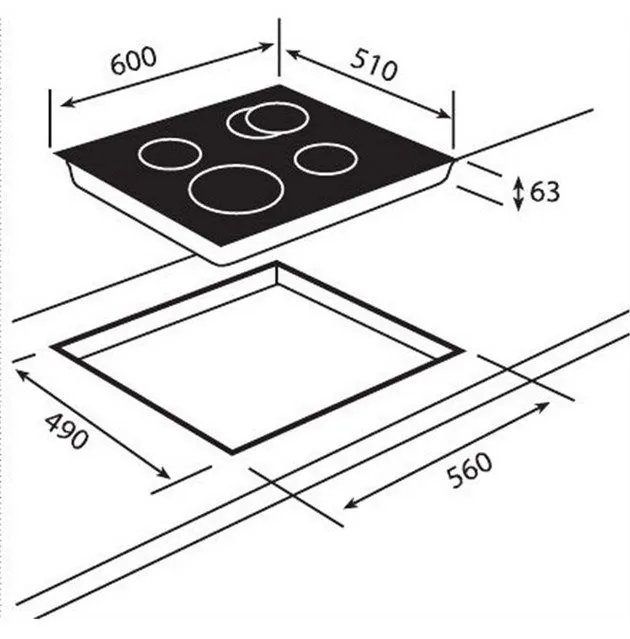

Газовую варочную панель, аналогично электрической, также встраивают в столешницу, предварительно выпилив лобзиком прямоугольник нужных размеров. Рекомендуется оставить отступ между плитой и стеной примерно 5-6 см для удобства прокладки вспомогательных коммуникаций.

Важное:

Все работы по подключению трубы центрального газоснабжения с газовой варочной поверхностью должны проводить специалисты газовой службы вашей управляющей компании.

Подключение варочной панели комбинированного типа производится на основе тех же принципов, которые применяются для подключения электрических и газовых панелей. Не пренебрегайте техникой безопасности, четко следуйте инструкциям — тогда сможете самостоятельно и, главное, качественно подключить варочную панель.

Главный редактор сайта. Понимаю тему техники, 10 лет опыта работы в крупных торговых сетях. О команде и экспертности материалов написано на странице Команда ТехРевизора. На сайте много сторонних авторов, но я отвечаю за достоверность информации в подборках.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

К клемме под номером 1 соединяем 1-й фазный провод черный, белый или коричневый , под вторым номером следующий, к 3 клемме оставшийся. Если же вам что-то непонятно, пишите мне!

Силовая розетка и вилка

Как соединить варочную панель и духовой шкаф?

Чтобы соединить варочную панель и духовой шкаф, необходимо выполнить следующие действия:

1. Убедитесь, что у вас есть подходящая варочная панель и духовой шкаф. Они должны быть совместимы друг с другом по размеру и мощности.

2. Подготовьте электрические провода, которые пойдут от электрощитка к варочной панели и духовому шкафу.

3. Установите варочную панель на нужном месте, согласно инструкции к устройству.

4. Подключите электрические провода от электрощитка к варочной панели, соблюдая все меры предосторожности и правила безопасности.

5. Установите духовой шкаф в нужном месте, согласно инструкции к устройству.

6. Подключите электрические провода от электрощитка к духовому шкафу, также соблюдая все меры предосторожности и правила безопасности.

7. Проверьте правильность подключения устройств, включив их и убедившись, что они работают.

Важно: электромонтажные работы должны проводиться только квалифицированным специалистом, чтобы избежать возможных повреждений и опасных ситуаций.
