Что такое клёпка

Применение ряда заклепок для механического соединения деталей называется клепкой, а сам процесс соединения получает название заклепочного шва. Этот метод используется там, где выполнение сварки неудобно или необходимо соединить материалы, которые не могут быть сварены. Давайте рассмотрим размеры вытяжных заклепок в данном контексте.

Advertisement

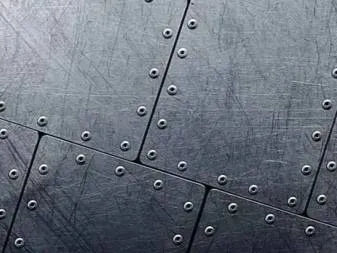

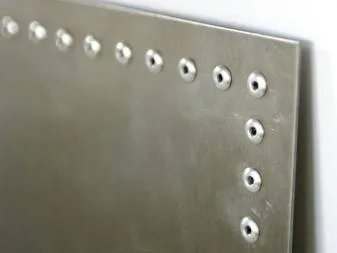

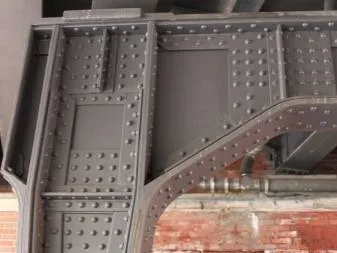

Вот так выглядит заклепочное соединение

Если говорить об установке заборов из профлиста, заклепки более надежны, так как снять их можно только рассверлив крепеж. При установке винтов или саморезов, их можно выкрутить и унести и металл, и метизы. В некоторых случаях клепка более удобна при монтаже кровли из профнастила или металлочерепицы. На крыше установка винтовых соединений проблематична, требует много времени. А заклепками, да при хорошем инструменте, можно справиться за час или даже меньше.

Наиболее частое применение в личном хозяйстве

Как происходит соединение деталей при помощи заклепок? Заклепка устанавливается в подготовленное сквозное отверстие. Она имеет головку, которая упирается в материал и стержень. В процессе клепки конец стержня расплющивается, меняя форму под воздействием силы. Поэтому для этих метизов применяют пластичные металлы.

4 Монтаж вытяжных заклепок

Обычно при виде вытяжных заклепок вопрос, как использовать такие крепежные элементы, не стоит — конструкция крепежа проста и понятна.

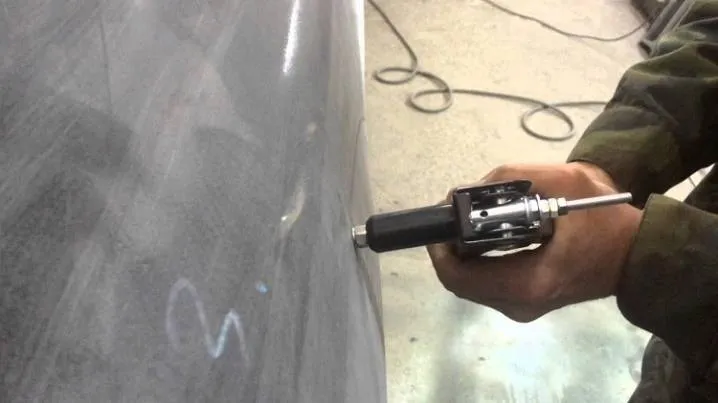

Использование вытяжных заклепок

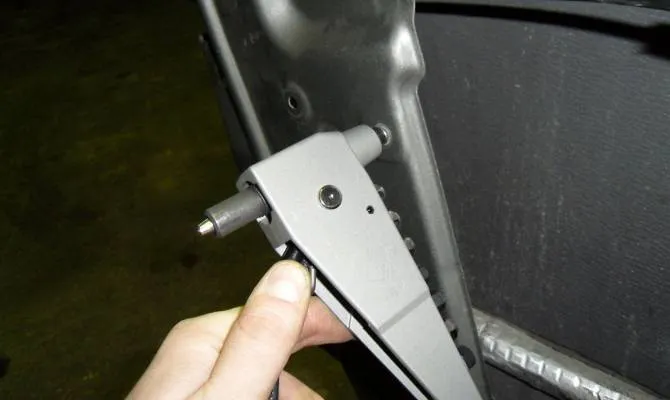

При монтаже важно иметь специальный заклепочный инструмент, который существенно упрощает и ускоряет процесс крепления. Сегодня такие инструменты выпускаются в достаточно больших количествах и моделях: пневмозаклепочники, механические заклепочники

Или можно приобрести электрический заклепочник. На худой конец, при отсутствии инструмента, можно использовать пассатижи.

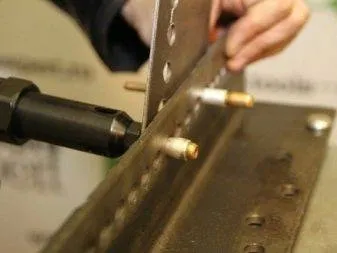

Процесс монтажа происходит следующим образом. Дрелью просверливается отверстие в точке крепления, диаметр которого равен (на 0,1 мм меньше) диаметру крепежного элемента. Глубина отверстия должна быть равна длине цилиндра минус длина расклепочного участка. В отверстие стержнем к себе вставляется крепежный элемент, а затем заклепочным инструментом вытягивается стержень. После чего элементы скреплены.

Виды

Тип метиза выбирается в соответствии с требованиями к соединению. Благодаря тому, что современный рынок крепёжных деталей представляет вытяжные заклёпки в широком ассортименте, выбрать нужный элемент не составит труда. В зависимости от эксплуатационных характеристик, метизы подразделяются на несколько видов.

Комбинированные модели считаются самым распространённым видом. Метизы способны обеспечивать неразъёмное соединение особо твёрдых деталей, подвергающихся механическим, весовым и вибрационным нагрузкам.

• Герметичные модели имеют довольно узкую специализацию и широко используются в судостроительных производствах. Особенностью конструкции глухих моделей является запаянный конец стержня. Изделия могут изготавливаться из нержавеющей стали, меди и алюминия.
• Многозажимные модели имеют несколько расклёпочных участков и устанавливаются в подвижные конструкции при необходимости соединения трёх и более элементов. Такой участок располагается между двумя соседними элементами, а монтаж производится при помощи пневмопистолета.

Помимо традиционных моделей, существуют усиленные варианты заклёпок, при изготовлении которых используется более прочный материал с утолщёнными стенками.

Полезные советы

Помимо общего алгоритма выполнения работ, для каждого отдельного материала существуют свои небольшие тонкости монтажа. Так, при соединении разных по толщине материалов установка заклёпки должна производиться со стороны тонкого. Это позволит обратной головке сформировать более толстое уплощение и повысить надёжность соединения. При отсутствии возможности такого расположения со стороны тонкого материала можно подложить шайбу нужного диаметра. Такая прокладка не допустит продавливания тонкого слоя и не позволит поверхности деформироваться.

При соединении твёрдого и мягкого материалов рекомендуется использовать метиз с высоким бортиком, при этом обратную головку лучше расположить со стороны твёрдого материала. Если такой возможности нет, то со стороны мягкого слоя можно подложить шайбу либо использовать лепестковую заклёпку. Хрупкие и тонкие детали лучше соединять при помощи пластиковых вытяжных заклёпок либо использовать распорные и лепестковые варианты. Для получения гладкой поверхности с обеих сторон рекомендуется воспользоваться заклёпками, оборудованными потайными головками с обеих сторон.

Для формирования герметичного водонепроницаемого соединения необходимо использовать закрытые «глухие» метизы, способные эффективно препятствовать попаданию пыли и не допускающие проникновения воды и испарений. При установке заклёпки в труднодоступном месте наряду с заклёпочным пистолетом необходимо использовать дополнительную оснастку в виде насадок-удлинителей, помогающих подобраться к стержню.

Кроме того, при установке метизов следует учитывать, что расстояние от оси элемента до кромки соединяемых деталей должно быть больше или равно двум диаметрам головки. Соединение рыхлых материалов должно сопровождаться установкой дополнительной втулки, в которую и будет установлена заклёпка. При стыковании трубок с плоскими поверхностями не рекомендуется пропускать метиз сквозь трубу. Соединение будет более прочным, если участвовать в стыковке будет лишь одна из сторон трубки.

Таким образом, вытяжные заклёпки являются универсальным крепёжным элементом. Они позволяют сформировать крепкое и надёжное соединение на труднодоступных участках. Также детали без проблем скрепляют поверхности с ограничением доступа с обратной стороны.

Подробный рассказ о применении вытяжных заклепок — в видео ниже.

Let’s block ads! (Why?)

Монтаж

Установка вытяжных заклёпок настолько проста, что не вызывает затруднений даже у новичков.

Необходимым условием для монтажа является лишь наличие заклёпочного инструмента и соблюдение последовательности выполнения работ.

• Первым этапом станет нанесение разметки на лицевой стороне верхней из соединяемых деталей. Расстояние между двумя соседними заклёпками не должно быть меньше пяти диаметров их головок.
• Рассверливание отверстий должно выполняться с учётом небольшого припуска.
• Удаление заусенец выполняется с обеих сторон каждой из деталей. Если доступ к закрытой стороне ограничен, удалением заусенец на ней можно пренебречь.

• Установка вытяжной заклёпки должна выполняться таким образом, чтобы хвостовик располагался на лицевой стороне.

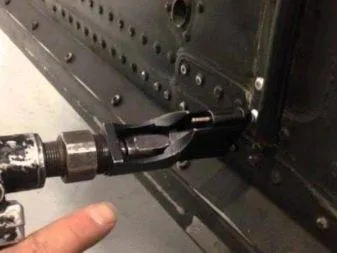

• Захват стержня заклёпочником и работа пневмопистолетом должна производиться плавно и с достаточным усилием одновременно.
• Оставшаяся часть стержня при необходимости обрезается или откусывается кусачками. В случае неаккуратно выполненного облома стержня допускается обработка головки напильником.

Материалы изготовления

В качестве исходного сырья для вытяжных заклёпок используют самые разнообразные материалы. Это позволяет использовать метизы практически во всех видах ремонтно-строительных работ. Для изготовления заклёпок используют ряд материалов, каждый из которых имеет свои сильные и слабые стороны и определяет место установки будущих изделий.

Алюминий

Часто используют его анодированную или лакированную модификацию. Алюминиевые заклёпки отличаются небольшим весом и низкой стоимостью, однако, по показателям прочности несколько уступают стальным моделям. Изделия используются для скрепления лёгких металлов, пластика и нашли широкое применение в электротехнике.

Нержавеющая сталь

Также используется в нескольких модификациях. Так, марка А-2 считается одной из самых устойчивых к появлению ржавчины и применяется для монтажа деталей при выполнении наружных работ. В то время как А-4 не имеет равных в устойчивости к кислотной среде и широко используется в химических отраслях.

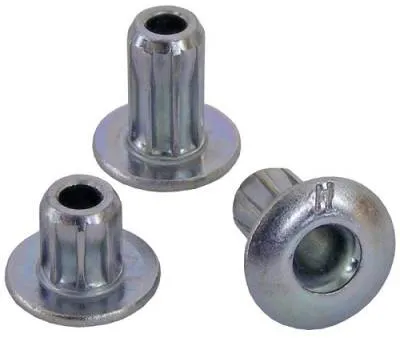

Оцинкованная сталь

Обладает высокими антикоррозийными свойствами и обеспечивает надёжное соединение. Однако, если один из соединяемых элементов обладает подвижностью, оцинкованные детали быстро изнашиваются.

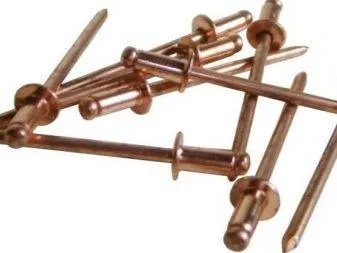

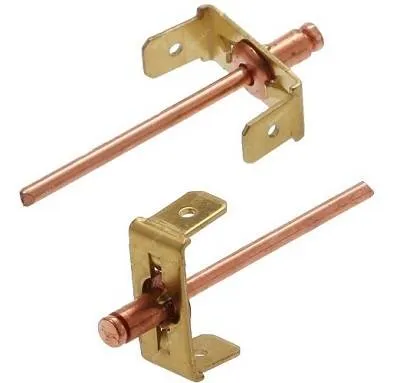

Медные сплавы

Широко используются при производстве заклёпок. Наиболее популярным является монель – сплав, состоящий на 30% из меди и на 70% из никеля. Иногда в качестве стержня в медных моделях используют бронзу. Минусом медных элементов является их высокая стоимость и риск появления зелёного налёта при окислении.

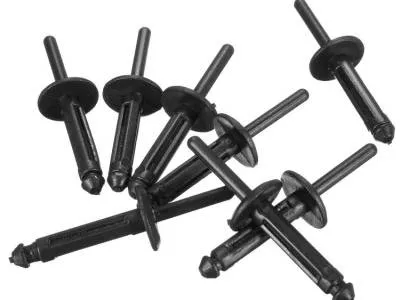

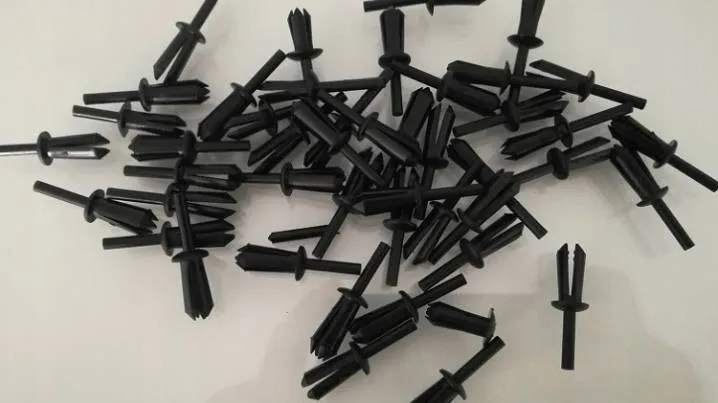

Полиамид

Применяют для изготовления заклёпок, используемых в лёгкой промышленности и при пошиве одежды. Материал не отличается особой прочностью, зато способен окрашиваться в любой цвет и хорошо смотрится на изделиях.

Оптимально все элементы заклёпки должны быть выполнены из одного материала. В противном случае увеличивается риск возникновения гальванических процессов, во время которых более активный металл разрушает более слабый. Принципом совместимости необходимо руководствоваться и при подборе метиза для определённых материалов. Например, крайне нежелательна связка меди и алюминия, притом что с другими металлами медь ведёт себя вполне дружелюбно.

Related Posts via Categories

• Класс прочности болтов – насколько хорошо метизы противостоят разрушению?
• Анкерный болт с гайкой – испытанный вариант крепежа
• Дюбель-гвоздь – какие крепежные изделия самые качественные?
• Анкерные болты – особый вид крепежа для сложных конструкций
• Обозначение болтов по ГОСТ – ориентируемся в мире метизов
• Как заклепать заклепку – автоматические и ручные методы для разных материалов
• Изготовление болтов – понятный технологический процесс
• Игольчатый пружинный шплинт – ушастый крепеж для сферы машиностроения
• Высокопрочные болты – полная информация о крепежных изделиях
• Размеры вытяжных заклепок – над чем следует подумать при расчете?

Преимущества и недостатки

Высокий потребительский спрос на вытяжные заклёпки обусловлен рядом неоспоримых достоинств этих метизов.

• Простота установки обусловлена необходимостью доступа к соединению только с лицевой стороны. Это выгодно отличает данные метизы от резьбовых гаек, для монтажа которых нужен доступ с обеих сторон. Кроме того, крепления с резьбой имеют свойство со временем откручиваться и ослаблять соединение.
• Низкая стоимость вытяжных заклёпок позволяет сформировать надёжное и долговечное крепление, не экономя при этом на материале.

• Широкий сортамент типоразмеров значительно облегчает выбор крепёжных элементов.
• Способность соединять разные по структуре и свойствам материалы значительно расширяет сферу применения метизов.
• Высокая прочность и долговечность соединения. При соблюдении правил установки и бережной эксплуатации срок службы заклёпок равен, а иногда и превышает срок службы скрепляемых деталей.

К недостаткам относят необходимость предварительного засверливания, неразборность соединения и приложение существенных усилий при клепании ручным способом. Кроме того, модели имеют одноразовое предназначение и не могут использоваться повторно.

Какими бывают?

Заклепки могут быть не только комбинированными, глухими и герметичными, но и изготовленными из конкретного материала. Технологические особенности данных приспособлений могут иметь различные особенности, которые у каждого производителя свои. На рынке периодически появляются новые виды, например, полупустотелая, поэтому потребитель сможет выбрать забивные, пустотельные, взрывные, с потайной головкой, цветные и черные, тяговые заклепки. А также широкий ассортимент крепежных элементов позволяет подобрать подходящий вариант для металла, профлиста, профилированного стального настила.

В настоящее время мастера используют такие типы заклепок, как:

усиленные – эти крепежные приспособления используют для соединения материалов с высоким рубежом крепости, в результате использования данных изделий можно получить очень надежное соединение; данный вид заклепок нашел свое место в машиностроении, авиации;

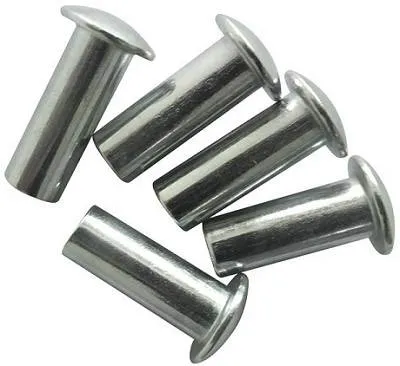

Обычные

Одними из первых заклепок считаются обычные, им характерна грибовидная форма. Этот тип приспособления имеет стержень с широкой шляпкой. Заклепки данного вида довольно надежны, но при этом характеризуются сложным монтажом. Применение данного крепежа актуально в том случае, когда нужно соединить две поверхности путем фиксации сквозной клепки.

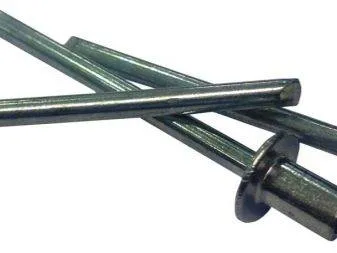

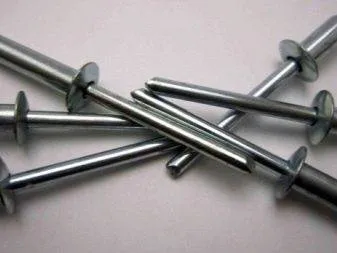

Вытяжные с хвостиком

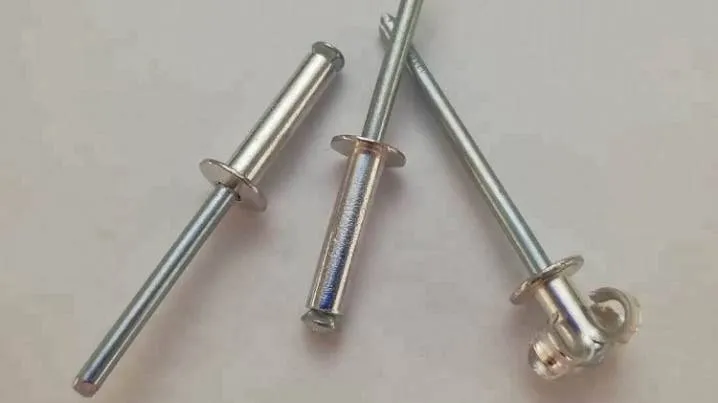

Применение вытяжных приспособлений востребовано при соединении двух металлических листов. Данные элементы крепежа способствуют надежности фиксации, даже если мастер имеет доступ только к одной стороне. Для того чтобы работать с вытяжными заклепками, требуется применение пневматического либо механического пистолета, а также можно использовать специальную насадку на шуруповерт.

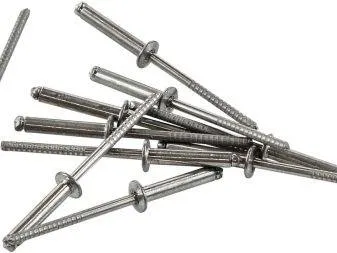

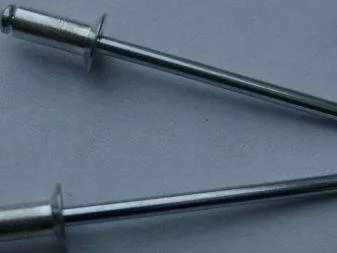

Вытяжной тип приспособлений имеет вид длинного стержня из металла, на конце которого располагается трубчатая алюминиевая гильза. Возможно также использование другого мягкого материала при изготовлении данных товаров. Вытягивая стальной стержень, мастер может обнаружить деформацию гильзевого стержня, причиной такой ситуации является наличие маленькой шляпки, что препятствует выходу.

Популярность вытяжных заклепок обусловлена легкостью монтажа, а также дешевизной оборудования. Данный крепеж ценят за возможность соединения толстых и тонких деталей, даже при условии малой высоты гильзы относительно толщины заготовок. Заготовку стоит вставить и после этого затянуть хвостик. В результате данных манипуляций можно получить полноценное надежное соединение.Вытяжные метизы бывают двух видов.

• Открытые – это стандартные приспособления, имеющие в теле сквозное отверстие. Они довольно схожи с пустотелыми товарами. Их используют в том случае, когда к монтажу не предъявляют высоких требований относительно надежности и прочности. Такие изделия относят к наиболее востребованным на рынке товаров.
• Закрытые применяют в том случае, когда крепеж должен быть максимально герметичным. Такие заклепки препятствуют проникновению влаги, пыли и мусора внутрь крепежа.

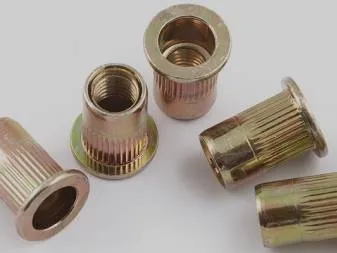

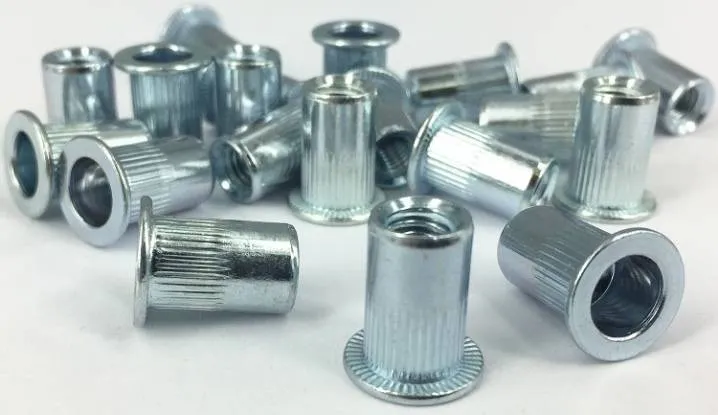

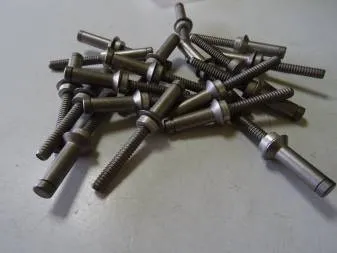

Резьбовые

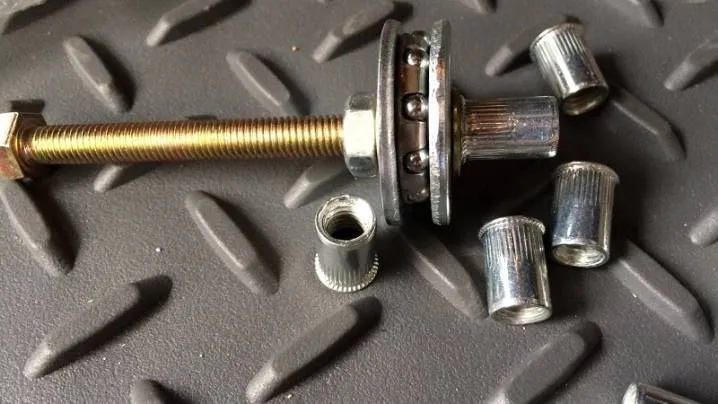

Резьбовую заклепку относят к самым дорогостоящим. Этот крепеж имеет вид пустотелой гильзы с нарезанной резьбой. Гильзу вставляют в подготовленное отверстие и закручивают стержень. Обычно данные приспособления изготавливают из алюминия, но бывают товары из меди и латуни. Для высокого качества соединения стоит не нарушать направления вытягиваний. Работу стоит проводить при помощи специального пистолета, но, как вариант, можно использовать болт и гайку. Такой тип заклепок характеризуется минимальной травматичностью. Нередко резьбовый вид заклепок используют во время процесса машиностроения, а также во время изготовления корпусной части электрической техники.

Согласно конструкционным особенностям этот метиз делится на множество разновидностей. Например, распорный вариант хорошо скрепляет мягкие и рыхлые поверхности. Многозажимное изделие приходится как нельзя кстати при работе с деталями разной толщины. При этом происходит формирование универсального узла.

Как использовать?

Применять заклепки не слишком сложно — для изделий цилиндрической формы можно даже обойтись без специального инструмента, достаточно обычного молотка. Работать можно очень успешно даже в «полевых» условиях, не говоря уже о полноценной мастерской. Самые крупные стальные заклепки применяют в сборке мостов, путепроводов. Более мелкие изделия востребованы машиностроением, приборостроением

Важно: клепаные соединения по умолчанию недостаточно герметичны, и уплотнить их как следует можно только при использовании герметиков и специальных марок резины

Предварительно обычно сверлят отверстие. Если используется заклепка с потайной головкой, рекомендована раззенковка. Процесс в случае с вытяжной заклепкой примерно таков:

• вставляют заклепку;
• стягивают необходимые детали;
• формируют замыкающую головку (с помощью инструмента);
• проверяют готовность соединения, при необходимости — зачищают его.

О том, как сделать стальную заклепку своими руками, смотрите в следующем видео.

Что это такое?

Заклепки – это крепежные элементы, которые используют при необходимости соединить две или более поверхностей, материалов. Данные приспособления вставляют в отверстия заготовки, которые были сформированы заранее в виде линии. Крепежный элемент имеет вид стержня, что при деформации способен охватить стены отверстия и держаться в них при помощи силы трения.

По мнению потребителей, заклепки являются надежным методов крепления, которые используется многие годы. В настоящее время они также пользуются большим спросом, в частности в тех местах, где крепеж должен быть сделан максимально ответственно.

Преимущества использования данного вида соединений заключаются в следующем:

• простота конструкции;
• возможность соединения материалов разного вида;
• надежность;
• противодействие нагрузкам вибрационного и ударного характера.

Отрицательными сторонами такого крепежа можно назвать следующие:

• необходимость в трудовых и материальных затратах;
• возможность разрушения соединения при неправильном подборе диаметра отверстия;
• уменьшение качества герметичности по прохождении некоторого периода времени.

Клепка – это процедура соединения деталей путем образования фиксации ряда заклепок. При этом соединение именуется заклепочным швом. В зависимости от метизов мастера могут проводить горячую и холодную клепку. Первая подразумевает использование пластичного материала, а вот вторая обычно основана на применении твердого вида стали.

2 Устройство и конструктивные особенности

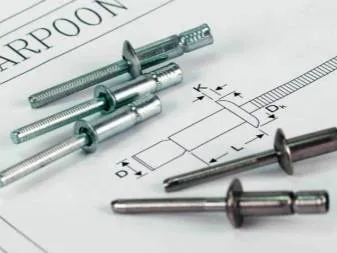

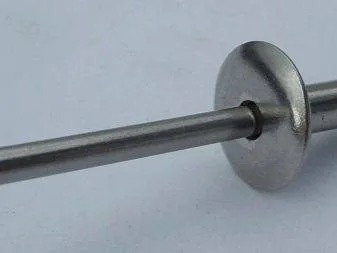

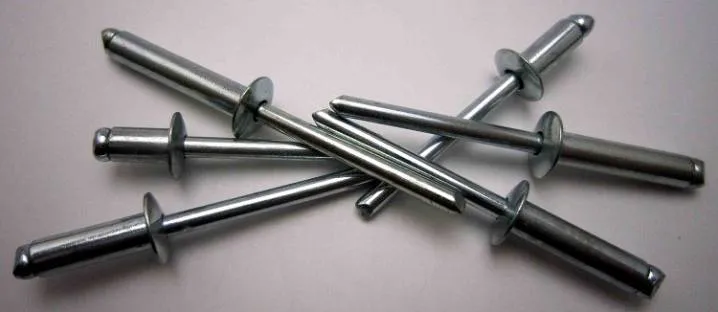

Вытяжные метизы состоят из тела и стержня. Телом обычно называют корпус, гильзу, втулку или цилиндр. Именно тело является крепежным элементом, который выполняет несущую функцию. Тело состоит из головки (бортика) и плоского пустотелого цилиндра. У герметичных метизов конец цилиндра запаян наглухо. По типу головки (бортика) метизы разделяются на метизы с высоким бортиком, с широким бортиком и потайным бортиком. Широкий бортик, как и высокий, обеспечивают осуществление прочного клепанного крепления. Такие крепления видны со стороны и образуют «выпуклости» на поверхности детали. Потайной бортик обеспечивает почти гладкую поверхность в месте крепления, однако, он менее надежен. Потайной бортик имеет ровную плоскую поверхность и толщину около 1 мм, в этом случае основная массивная часть головки вставляется в крепежное отверстие.

Цилиндр заклепки может быть разной длины и толщины. Именно по наружному диаметру цилиндра указывается диаметр метизов в наименовании при заказе. Размеры цилиндра являются наиболее важными среди всех прочих размеров метизов. Именно размеры цилиндра являются решающими при выборе заклепок. Суть крепления сводится к тому, что крепежный элемент должен обеспечивать подвижное/неподвижное соединение нескольких деталей или элементов. Длина цилиндра рассчитывается по формуле: толщина склепываемого материала1+ толщина склепываемого материала2 + толщина расклепки (указывается изготовителем) + 0,5-1 мм (для подвижного соединения). Диаметр цилиндра берут равным требуемому диаметру отверстий под крепеж (обычно отверстие больше на 0,1-0,2 мм — для свободной установки в него метиза).

Например, заклепка алюминиевая AlMg2.5 4х10. Это означает, что здесь указан тип сплава, цифра 4 — это указатель наружного диаметра в мм, 10 — длины в мм.

Алюминиевая заклепка AlMg2.5

Стержень. Осуществляет функцию расклепки. Обычно изготовлен из стали, которая значительно прочнее тела. На конце стержня имеется головка, которая осуществляет расклепку вставляемого конца. При монтаже стержень вытягивается специальным инструментом (пневмозаклепочник) или, если креплений немного (1-3), можно использовать и обычные пассатижи. Однако, в последнем случае придется приложить приличную физическую силу.

Главным достоинством конструкции вытяжных заклепок является то, что они допускают односторонний монтаж (требуется доступ к креплению только с одной стороны), действуя наподобие анкеров.

Более прочная заклепка — резьбовая — отличается от вытяжной наличием внутри цилиндра резьбы. Цилиндр крепежного элемента с резьбой имеет вкрученный стержень, который не вытаскивается с силой, а выкручивается. Для усиления соединения внутрь вкручивается винт или болт. Таким образом, получается условно «закрытая» крепежная деталь. Иногда ее называют заклепка вытяжная глухая.

После того, когда определены размеры и материал для заклепок, а также тип бортика, следует определиться с их видом.

1 Материалы для изготовления

Заклепки вытяжные изготавливаются из широкого спектра материалов. Это позволяет применять такой крепеж практически на всех видах работ. Кроме того, сама вытяжная заклепка может быть окрашена в тот или иной цвет. Цветные метизы широко применяются в легкой промышленности (текстильной), где требуется подбор по цвету.

Выбор материала заклепок зависит от материала скрепляемых деталей и окружающей среды, в которой будет находиться крепление. Материалы изготовления заклепок могут быть следующие:

1. Алюминий. Возможен чистый металл и его варианты: анодированный, лакированный.
2. Оцинкованная сталь.
3. Нержавеющие стали. А2 — устойчива к ржавлению, А4 — устойчива к коррозии и кислотной среде (нашла широкое применение в химической промышленности). Или импортные аналоги, например, DIN 7337. Нержавейка является одним из самых распространенных и прочных материалов.
4. Медь.
5. Медно-никелевый сплав (монель). Содержит 70 % никеля, 30 % меди.
6. Поламид. Относительно непрочный материал, он нашел применение при производстве одежды и различной текстильной продукции.

Все материалы, из которых изготавливают крепежные элементы, регламентируются ГОСТ.

Крепежные элементы

При подборе материала крайне необходимо осуществлять тщательный подбор материалов метизов со скрепляемыми материалами — из-за того, что крепление может быть разрушено. Разрушение креплений происходит из-за образования гальванической пары метиз — деталь. При влажной окружающей среде или намокании по гальванической паре начинает протекать ток, который и разрушает крепление.

Например, при контакте алюминия и стали происходит очень быстрое окисление алюминия и, как следствие, разрушения. Поэтому для крепления стальных деталей лучше применять заклепки нержавеющие А2, А4 или DIN 7337. Заклепки стальные рекомендуются к использованию наиболее часто, поскольку имеют очень высокую прочность. А вот заклепка стальоцинкованная встречается реже. Причина — цинковое покрытие довольно быстро истирается, особенно, если один из закрепленных элементов — подвижный. Заклепка медная и из сплавов меди — наиболее универсальный метиз. Медь конфликтует только с алюминием, а крепежи с другими металлами безопасно делать. Главными недостатками меди является высокая цена и некрасивый цвет после окисления (через некоторое время после осуществления крепежа может появиться налет зеленого цвета — окислившаяся медь), хотя это не влияет на прочность соединения. Поламид — самый универсальный материал. Такая заклепка позволит соединить все, что угодно, но особой прочностью это соединение похвастаться не может.

При заказе заклепок очень важно в спецификациях указывать материал, и делать это подробно, если имеется несколько типов сплава (например, когда заказывают алюминиевую заклепку, указывают сплав AlMg2,5, или AlMg3,5)

Из какого материала должна быть заклепка

Заклепки обычно берут из того же материала, что и соединяемые детали — это позволяет избежать электрохимической коррозии

Обращают внимание и на прочностные характеристики. Но, как правило, при соединении алюминиевых деталей, прочности алюминиевых метизов достаточно

Вообще, заклепки делают из таких металлов:

• сталь:
• обычная — марок Ст2, Ст3, Ст10;
• коррозионностойкая Х18Н9Т;
• оцинкованная;
• легированная (нержавеющая) — 9Г2, 304, 316.
• медь МТ и М3;
• алюминиевые сплавы (чаще АД1, Д18);
• алюминиево-магниевые (AlMg2,5; AlMg5; AlMg3),
• латунь (Л63).

При соединении медных деталей допустима установка латуни и меди. Алюминий соединяют алюминиевыми сплавами. Стальные листы — соответствующими марками стальных заклепок. Есть также смешанные метизы — из двух разных металлов (химически не конфликтующих). Чаще всего встречаются алюминиево-стальные.

Для установки фасадных элементов, откосов, отливов, металлочерепицы и профлиста, используются обычно вытяжные заклепки из оцинкованной окрашенной стали. Окраска — в тон с деталями.

Какие бывают вытяжные заклепки?

Вытяжные заклепки могут иметь различные формы и размеры в зависимости от применения. Некоторые из наиболее распространенных видов вытяжных заклепок включают:

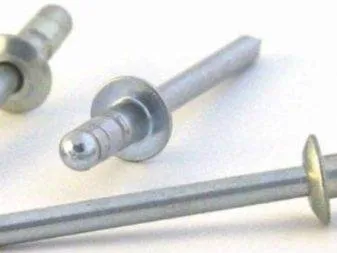

1. Обычные вытяжные заклепки (pop-заклепки) — это наиболее распространенный тип заклепок, который используется для соединения листовых материалов. Они состоят из гладкой стержневой части и головки, которая вытягивается внутрь материала при установке.

2. Муфтовые вытяжные заклепки (blind-заклепки) — это заклепки, которые используются для соединения двух или более листовых материалов, когда доступ к обратной стороне соединения ограничен. Они имеют муфту на одном конце, которая расширяется при установке, чтобы образовать уплотнение.

3. Самовытягивающиеся заклепки (self-заклепки) — это заклепки, которые используются для соединения листовых материалов, их отличие от обычных заклепок в том, что они имеют дополнительный элемент крепления, который увеличивает надежность соединения.

4. С тонкой головкой — это заклепки, которые имеют более узкую и компактную головку, чем обычные заклепки, что делает их идеальными для использования в ограниченном пространстве.

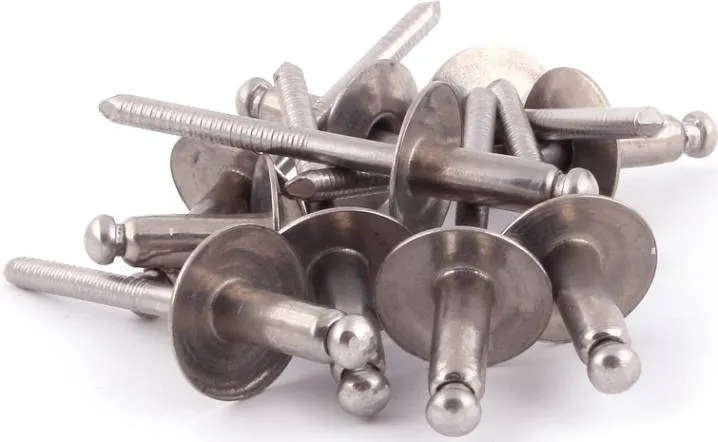

5. С расширенной головкой — это заклепки, которые имеют более широкую головку, которая предотвращает просачивание материала.

6. Кольцевые заклепки (rivet-nuts) — это заклепки, которые используются для создания резьбовых отверстий в листовых материалах, в которые можно ввинтить болты или другие крепежные элементы.
