Эффективные Методы Создания Нахлеста Арматуры при Вязке и Сварке

Основные требования к выполнению соединений нахлестом

При осуществлении нахлестной связки арматуры в соответствии с требованиями строительных норм, установленными в документах, учитываются конкретные правила. Эти правила включают следующие параметры:. Соблюдение данных рекомендаций способствует созданию надежных железобетонных конструкций и продлевает срок их беспроблемной эксплуатации.

  • Величину накладки стержней;
  • Особенности расположения самих соединений в теле бетонируемой конструкции;
  • Местонахождение соседних перепусков относительно друг друга.

Учет этих правил позволяет создавать надежные железобетонные конструкции, и увеличивать срок их безаварийной работы. Теперь обо всем подробнее.

Где располагать при вязке нахлестные соединения арматуры

СНиП не допускает расположение мест вязки арматуры нахлестом в областях наибольшей нагрузки на них. Не рекомендуется располагать стыки и в местах, где стальные стержни испытывают максимальное напряжение. Все стыковочные соединения прутов лучше всего размещать в ненагруженных участках ЖБИ, где конструкция не испытывает напряжения. При заливке ленточного фундамента перепуски окончаний арматуры разносят в места с минимальным крутящим моментом и с минимальным изгибающим моментом.

Какую делать величину нахлеста арматуры при вязке

Поскольку вязка арматуры внахлест определяется технической документацией, то там четко указана протяженность стыковочных соединений. При этом величины могут колебаться не только от диаметра используемых прутов, но и от таких показателей как:

  • Характер нагрузки;
  • Марка бетона;
  • Класс арматурной стали;
  • Мест соединения;
  • Назначения ЖБИ (горизонтальные плиты, балки или вертикальные колонны, пилоны и монолитные стены).

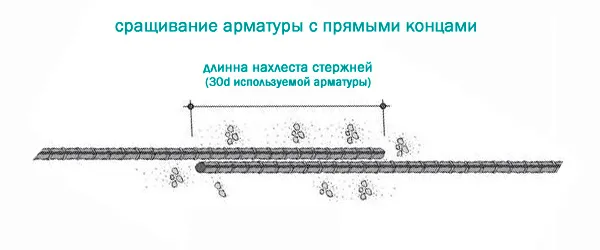

Сращивание арматурных стержней при выполнении нахлеста

В целом же протяженность нахлеста прутов арматуры при вязке определяется влиянием усилий, возникающих в стержнях, воспринимаемых сил сцеплением с бетоном, воздействующими по всей длине стыка, и силами, оказывающими сопротивления в анкеровке армирующих прутов.

Для удобства расчетов нахлеста армирующих стержней при вязке силового каркаса монолитного фундамента предлагаем воспользоваться таблицей с указанными величинами диаметра и их напуска. Практически все величины сводятся к 30-ти кратному диаметру применяемых стержней.

Величина напуска арматуры в диаметрах
Диаметр арматурной стали А400, мм Величина нахлеста
в диаметрах в мм
10 30 300 мм
12 31,6 380 мм
16 30 480 мм
18 32,2 580 мм
22 30,9 680 мм
25 30,4 760 мм
28 30,7 860 мм
32 30 960 мм
36 30,3 1090 мм

В зависимости от нагрузок и назначения железобетонных изделий длина нахлестных соединений стержневой стали изменяется в сторону увеличения:

Напуск арматуры в зависимости от назначения ЖБИ
Вид нагрузки Назначение ЖБИ
Горизонтальное использование, в диаметрах Вертикальное использование, в диаметрах
В сжатом бетоне 33,8 ᴓ 48,3 ᴓ
В растянутом бетоне 47,3 ᴓ 67,6 ᴓ

В зависимости от марки бетона и характера нагрузки, применяемого для заливки монолитной ленты фундамента и прочих железобетонных элементов, минимальные рекомендуемые величины перепуска арматуры в процессе вязки будут следующими:

Для сжатого бетона
Диаметр армирующей стали А400 используемой в сжатом бетоне, мм Длина нахлеста армирующих стержней для марок бетона (класс прочности бетона), в мм
М250 (В20) М350 (В25) М400 (В30) М450 (В35)
10 355 305 280 250
12 430 365 335 295
16 570 490 445 395
18 640 550 500 445
22 785 670 560 545
25 890 765 695 615
28 995 855 780 690
32 1140 975 890 790
36 1420 1220 1155 985
Для растянутого бетона
Диаметр армирующей стали А400 используемой в растянутом бетоне, мм Длина нахлеста армирующих стержней для марок бетона (класс прочности бетона), в мм
М250 (В20) М350 (В25) М400 (В30) М450 (В35)
10 475 410 370 330
12 570 490 445 395
16 760 650 595 525
18 855 730 745 590
22 1045 895 895 275
25 1185 1015 930 820
28 1325 1140 1040 920
32 1515 1300 1185 1050
36 1895 1625 1485 1315

Как расположить друг относительно друга арматурные перепуски

Для увеличения прочности силового каркаса фундамента очень важно правильно располагать нахлесты арматуры относительно друг друга в обеих плоскостях тела бетона. СНиП и ACI рекомендуют разносить соединения, таким образом, чтоб в одном сечении было не более 50% перепусков

При этом расстояние разбежки, как определено в нормативных документах, должно быть не менее 130% длинны стыковочного соединения стержней.

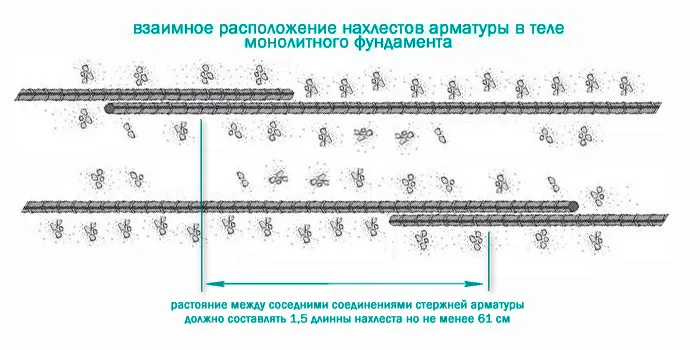

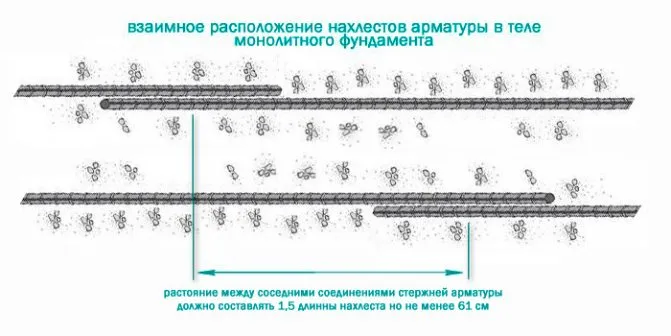

Взаимное расположение арматурных перепусков в теле бетона

Согласно нормам ACI 318-05 взаимное расположение стыковочных соединений должно находиться на расстоянии не менее 61 сантиметра. Если дистанция будет не соблюдена, то повышается вероятность деформации бетонного монолитного основания от нагрузок, оказываемых на него в процессе возведения здания и его последующей эксплуатации.

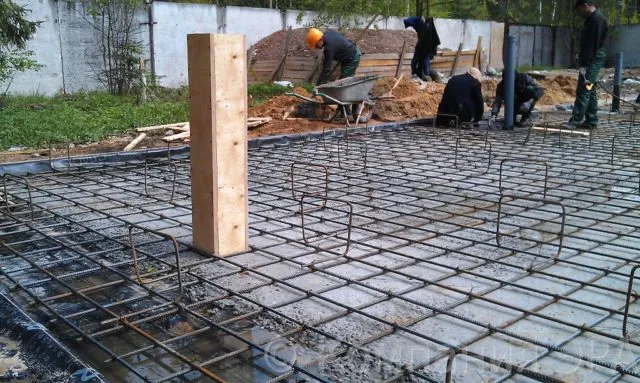

Как правильно вязать арматуру для монолитной плиты – общие сведения

Плитный фундамент – важный элемент здания, состоящий из следующих составных частей:

  • песчано-щебеночной подушки, демпфирующей реакцию грунта;
  • марочного бетона, изготовленного по стандартной рецептуре;
  • силовой решетки, для изготовления которой можно взять арматурные стержни.

Надежность и долговечность фундаментной основы определяется качеством изготовления плиты, верхней части которой приходится воспринимать вес строения, а нижней – компенсировать реакцию почвы.

Для монолитной плиты вязка арматуры гораздо проще, чем для ленточного фундамента

Расположенная внутри бетонного массива силовая решетка из стальной арматуры выполняет ряд серьезных задач:

  • обеспечивает запас прочности фундамента;
  • предотвращает разрушение плиты и образование трещин;
  • воспринимает сжимающие нагрузки и изгибающие моменты.

Цельная плита представляет собой плавающий фундамент, обеспечивающий целостность строения при подвижках грунта. Конструкция обеспечивает устойчивость зданий на проблемных почвах при условии правильной вязки элементов арматурной решетки и использовании качественного бетона.При выполнении вязальных работ следует руководствоваться требованиями государственного стандарта, а также строительных норм и правил, регламентирующих особенности вязки.

Остановимся более детально на требованиях, предъявляемых к арматурной решетке и нюансах вязки:

  • для изготовления решетки используют ребристые прутья, обеспечивающие повышенное сцепление элементов;

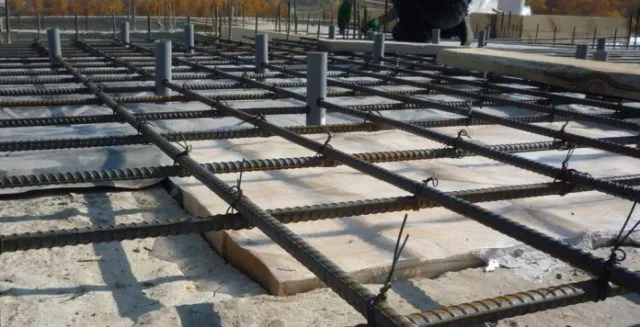

  • формируют два яруса силовых решеток, соединенных между собой вертикальными прутьями при толщине бетона 15 см и более;
  • выполняют однослойное армирование решеткой с ячейками квадратного сечения размером от 20х20 см до 40х40 см при толщине плиты менее 15 см;
  • используют для жесткого соединения элементов арматурного каркаса отожженную проволоку, предназначенную для вязания арматуры.

Отвечая на вопрос об особенностях правильной вязки арматурных элементов, предназначенных для усиления монолитного фундамента, специалисты рекомендуют использовать следующие методы вязки:

Вязка арматуры начинается с покупки металла, количество которого сначала необходимо вычислить с минимально возможным запасом

  • ручной, обеспечивающие надежную фиксацию при минимальных затратах. Для соединения прутков необходимо приложить значительные усилия при выполнении работ кусачками или с помощью вязального крючка;
  • полуавтоматический, позволяющий выполнять увеличенный объем работ за счет применения специального реверсивного устройства. Вращение крючка происходит в результате возвратно-поступательного перемещения корпуса;
  • автоматический, предназначенный для ускоренной вязки арматуры на крупных промышленных объектах. Применение специального пистолета для вязания или шуруповерта с насадкой обеспечивает повышенную эффективность работ.

Выбор инструмента для вязания осуществляется индивидуально в зависимости от объема выполняемых работ:

  • для разовой сборки арматурной решетки подойдет вязальный крючок или реверсивное устройство;
  • при изготовлении арматурных каркасов в промышленных масштабах следует использовать автоматический пистолет.

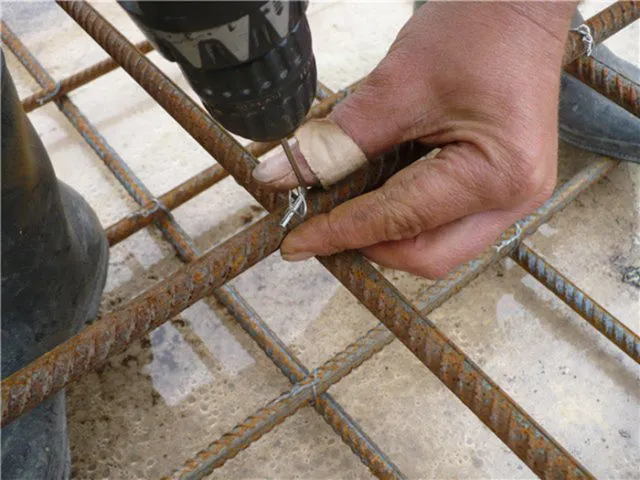

При выполнении работ следует соблюдать ряд правил:

  • для обеспечения прочного соединения стержней правильно использовать вязальную проволоку с диаметром поперечного сечения 0,8-1,4 мм;
  • соединение отдельных стержней следует производить проволокой в участках их взаимного пересечения;
  • при закручивании проволоки следует прилагать усилие, обеспечивающее жесткую фиксацию арматурных стержней

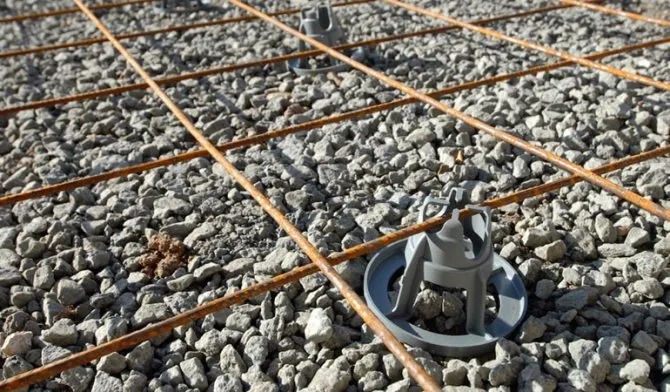

По подбетонке прокладывается и вяжется сама арматура, которая потом соединяется в общий каркас

Разновидности анкеруемой арматуры

Классификация арматуры довольно обширна, металлические стержни выбирают по нескольким параметрам, расчет учитывает максимум нюансов. По условиям работы арматура бывает напрягаемой и ненапрягаемой. По расположению в ЖБ конструкции может быть поперечной и продольной.

Поперечная арматура не позволяет появляться наклонным трещинам, препятствует скалывающим напряжениям, которые появляются возле бетонных опор. Продольная арматура не дает распространяться вертикальным трещинам в определенных продольных зонах, где сосредоточены в бетоне растягивающие напряжения.

Классификация арматуры по назначению:

  • Распределительная – закрепляет каркас методом сварки в положении, указанном в проекте
  • Рабочая – воспринимает усилия, появляющиеся под воздействием тяжести конструкции, внешних нагрузок и т.д.
  • Монтажная – повышает жесткость арматурного каркаса при сборке и транспортировке на объект
  • Анкерная – предназначена для крепления к конструкции разного типа закладных деталей

В зависимости от диаметра стержня и назначения металлических деталей арматура может быть канатной, стержневой, проволочной (сечением до 10 миллиметров) и т.д.

Для создания качественного арматурного каркаса используются только специальные профильные прутки. Чем более прочным будет бетон и подходящей по условиям эксплуатации арматура, тем надежнее и прочнее получится железобетонная конструкция.

Анкеровка арматуры. Соединения арматуры. Гнутые стержни

Требования к анкеровке и соединению арматуры, гнутым стержням установлены в:

СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры , п. 8.3.18-8.3.30

Пособие к СП 52-101-2003 Пособие по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения арматуры , п. 5.29-5.41 (2.02 MB; 3y ago ; загрузок: 4086)

ГОСТ 14098-91 Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры (простейшее — соединение типа С23-Рэ (47.5 kB; 3y ago ; загрузок: 4156))

Для удобства работы разработана таблица в MS Excel (72.5 kB; 3y ago ; загрузок: 3023) для определения относительной (в диаметрах) и абсолютной (в мм) длины анкеровки и нахлёста для различных случаев

Места стыковки

Пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры (к СНиП 2.03.01-84):

п.5.47 (5.37) Стыки стержней рабочей арматуры внахлестку не рекомендуется располагать в растянутой зоне изгибаемых и внецентренно растянутых элементов в местах полного использования арматуры. Такие стыки не допускаются в линейных элементах, сечение которых полностью растянуто.

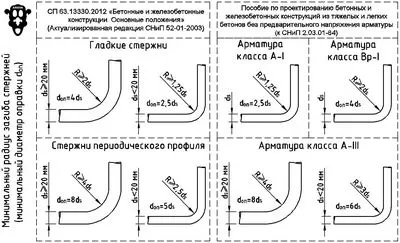

Гнутые стержни

Следует различать минимальные радиусы загиба по условиям прочности арматуры и минимальный радиус загиба по условиям прочности бетона в месте изгиба:

требования к радиусу загиба по условиям прочности арматуры установлены в п.5.41 Пособия (2.02 MB; 3y ago ; загрузок: 4086)

требования к радиусу загиба по условиям прочности бетона в месте изгиба установлены в п.5.36 Пособия (2.02 MB; 3y ago ; загрузок: 4086)

Применение в проекте

Все соединения отдельных стержней арматуры – внахлёстку без сварки. Длина нахлёста арматуры – не менее 46 диаметров арматуры (при количестве стыкуемой в одном расчётном сечении элемента рабочей растянутой арматуры не более 50%) и не менее 76 диаметров арматуры (при стыковке в одном расчётном сечении элемента всей рабочей растянутой арматуры). Стыки арматуры попадают в одно расчётное сечение, если между их центрами менее 60 диаметров стыкуемой арматуры.

Нижнюю арматуру плит перекрытий и покрытия не допускается стыковать в средней трети пролета. Верхнюю арматуру плит перекрытий и покрытия необходимо стыковать в средней трети пролета.

Верхнюю арматуру фундаментных плит не допускается стыковать в средней трети пролета. Нижнюю арматуру фундаментных плит необходимо стыковать в средней трети пролета.

Увеличение расхода арматуры на нахлёсты стержней 2) в размере: 4% для d8, 5% для d12, 6% для d16 учтено в спецификациях для позиций, посчитанных в погонных метрах.

Минимальный диаметр оправки для арматуры принять в зависимости от диаметра стержня:

диаметр оправки не менее 5 диаметров стержня при диаметре стержня меньше 20 мм;

диаметр оправки не менее 8 диаметров стержня при диаметре стержня больше или равном 20 мм.

1) применимо для арматуры класса А500С и бетона класса B30

2) определяется по формуле: Lнахлёста /11700, где Lнахлёста — длина нахлёста в мм

Armin. -02-04 15:04

По поводу соединений стержней внахлестку без сварки.В новой нормативной литературе (СП 52-101-2003, Пособие к СП 52-101-2003 и пр.) особо не оговаривается, тем не менее в старом пособии была рекомендация по поводу мест стыковки.

Пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры (к СНиП 2.03.01-84)п.5.47 (5.37). Стыки стержней рабочей арматуры внахлестку не рекомендуется располагать в растянутой зоне изгибаемых и внецентренно растянутых элементов в местах полного использования арматуры. Такие стыки не допускаются в линейных элементах, сечение которых полностью растянуто.

Соответственно пишу в общих указаниях в дополнение к указанному пишу (для плит перекрытия): Нижнюю арматуру плиты допускается стыковать за исключением зон в средней трети пролетов с перепуском ____. Верхнюю арматуру допускается стыковать в средней трети пролета с перепуском _____.

Для фундаментных плит, соответственно наоборот.

Dmitry Rudenko. -02-04 15:11

Спасибо, ценное замечание

Анкеровка рабочей арматуры в бетоне элемента

Анкеровка рабочей арматуры в бетоне элемента

а

— сцеплением прямых стержней с бетоном;б — крюками;в — лапками;г — петлями;д — приваркой поперечных стержней

  • Прямая анкеровка арматуры и лапки применяются только для стержней периодического профиля.
  • Для гладких стержней следует применять крюки и петли.
  • Лапки, крюки и петли не рекомендуется применять для сжатой арматуры.
  • На длине анкеровки должен быть достаточный защитный слой бетона и в некоторых случаях, особенно при стержнях диаметром 16 мм и более, поперечное армирование.
  • При применении гнутой арматуры (отгибы, загибы концов стержней) минимальный диаметр загиба отдельного стержня должен быть таким, чтобы избежать разрушения или раскалывания бетона внутри загиба арматурного стержня и его разрушения в месте загиба.

К специальным мерам обеспечения анкеровки при невозможности обеспечения расчетной длины анкеровки относятся:

— устройство на концах стержней специальных анкеров в виде пластин, шайб, гаек, уголков, высаженных головок и т.п.;

— отгибом анкеруемого стержня на 90° по дуге круга с радиусом в свету не менее 10d

*(1 ¾lllan) и не менее ограничений для гнутой арматуры (см. выше) с установкой на отогнутом участке хомутов препятствующих разгибанию стержней.

  • Как рассчитать площадь поперечного сечения арматуры всех типов?
  • Сколько весит 1 метр строительной стержневой арматуры различных видов
  • Длина стержневой арматуры – все возможные варианты, регламентируемые ГОСТами
  • Линейная арматура – качественный монтаж линий электропередач гарантирован!
  • Немерная арматура – оптимальный вариант для малоэтажного строительства!
  • Марки и классы строительной стержневой арматуры и проволоки для армирования
  • Муфтовая арматура, что это такое и для чего используется
  • Анкеровка арматуры в бетоне – сложная, но важная операция
  • Горячекатаная арматура – ГОСТ и весь цикл жизни изделия
  • Вес и особенности стальной рифленой арматуры А3 и других классов

Преимущества механической стыковки

Данный способ является наиболее выгодным, соответственно, и наиболее часто используемым. Если сравнить процесс механического соединения арматуры со стыковкой арматуры внахлест, то главное преимущество здесь заключается в том, что не происходит значительная потеря материала. Стыковка внахлест приводит к потере определенного количества арматуры (примерно 27%).

Если сравнивать механическое соединение арматуры со стыковкой при помощи сварки, то в этом случае выигрывает скорость работы, на которую затрачивается намного меньше времени. К тому же, сварку должны выполнять только профессиональные сварщики, чтобы избежать некачественной работы, которая в будущем способна привести к негативным последствиям.
В итоге, если проводить механическую стыковку, можно значительно сэкономить на оплате труда квалифицированных мастеров.

Еще в результате такого способа соединения получается достаточно прочная конструкция. Получить равнопрочное соединение, используя этот метод, можно при различных погодных условиях и в любое время года.

Сфера применения армирующего каркаса

Арматурная сетка обеспечивает кратное увеличение прочности любой конструкции, которая предполагает ее использование. Ключевыми задачами при строительстве считаются армирование фундамента и придание большей прочности стенам — создание своеобразного стенного каркаса. что обеспечивает долгосрочность эксплуатации всего строения.

  • Армирование быстро разрушаемого дорожного полотна.
  • Для армирования при кладочных работах.
  • Для усиления фундамента.
  • Для повышения характеристик и укрепления теплоизоляции.
  • Для выравнивания и максимального укрепления изначального напольного покрытия.
  • Для укрепления стен при работах со штукатуркой.
  • Используется также, и в сфере по изготовлению перегородок как в частных домах, так и в квартирах.

Основные требования к выполнению соединений нахлестом

При осуществлении нахлестной связки арматуры в соответствии с требованиями строительных норм, установленными в документах, учитываются конкретные правила. Эти правила включают следующие параметры:. Соблюдение данных рекомендаций способствует созданию надежных железобетонных конструкций и продлевает срок их беспроблемной эксплуатации.

  • Величину накладки стержней;
  • Особенности расположения самих соединений в теле бетонируемой конструкции;
  • Местонахождение соседних перепусков относительно друг друга.

Учет этих правил позволяет создавать надежные железобетонные конструкции, и увеличивать срок их безаварийной работы. Теперь обо всем подробнее.

Где располагать при вязке нахлестные соединения арматуры

СНиП не допускает расположение мест вязки арматуры нахлестом в областях наибольшей нагрузки на них. Не рекомендуется располагать стыки и в местах, где стальные стержни испытывают максимальное напряжение. Все стыковочные соединения прутов лучше всего размещать в ненагруженных участках ЖБИ, где конструкция не испытывает напряжения. При заливке ленточного фундамента перепуски окончаний арматуры разносят в места с минимальным крутящим моментом и с минимальным изгибающим моментом.

Какую делать величину нахлеста арматуры при вязке

Поскольку вязка арматуры внахлест определяется технической документацией, то там четко указана протяженность стыковочных соединений. При этом величины могут колебаться не только от диаметра используемых прутов, но и от таких показателей как:

  • Характер нагрузки;
  • Марка бетона;
  • Класс арматурной стали;
  • Мест соединения;
  • Назначения ЖБИ (горизонтальные плиты, балки или вертикальные колонны, пилоны и монолитные стены).

В целом же протяженность нахлеста прутов арматуры при вязке определяется влиянием усилий, возникающих в стержнях, воспринимаемых сил сцеплением с бетоном, воздействующими по всей длине стыка, и силами, оказывающими сопротивления в анкеровке армирующих прутов.

Для удобства расчетов нахлеста армирующих стержней при вязке силового каркаса монолитного фундамента предлагаем воспользоваться таблицей с указанными величинами диаметра и их напуска. Практически все величины сводятся к 30-ти кратному диаметру применяемых стержней.

Величина напуска арматуры в диаметрах
Диаметр арматурной стали А400, мм Величина нахлеста
в диаметрах в мм
10 30 300 мм
12 31,6 380 мм
16 30 480 мм
18 32,2 580 мм
22 30,9 680 мм
25 30,4 760 мм
28 30,7 860 мм
32 30 960 мм
36 30,3 1090 мм

В зависимости от нагрузок и назначения железобетонных изделий длина нахлестных соединений стержневой стали изменяется в сторону увеличения:

В зависимости от марки бетона и характера нагрузки, применяемого для заливки монолитной ленты фундамента и прочих железобетонных элементов, минимальные рекомендуемые величины перепуска арматуры в процессе вязки будут следующими:

Для сжатого бетона
Диаметр армирующей стали А400 используемой в сжатом бетоне, мм
М250 (В20) М350 (В25) М400 (В30) М450 (В35)
10 355 305 280 250
12 430 365 335 295
16 570 490 445 395
18 640 550 500 445
22 785 670 560 545
25 890 765 695 615
28 995 855 780 690
32 1140 975 890 790
36 1420 1220 1155 985
Для растянутого бетона
Диаметр армирующей стали А400 используемой в растянутом бетоне, мм Длина нахлеста армирующих стержней для марок бетона (класс прочности бетона), в мм
М250 (В20) М350 (В25) М400 (В30) М450 (В35)
10 475 410 370 330
12 570 490 445 395
16 760 650 595 525
18 855 730 745 590
22 1045 895 895 275
25 1185 1015 930 820
28 1325 1140 1040 920
32 1515 1300 1185 1050
36 1895 1625 1485 1315

Как расположить друг относительно друга арматурные перепуски

Для увеличения прочности силового каркаса фундамента очень важно правильно располагать нахлесты арматуры относительно друг друга в обеих плоскостях тела бетона. СНиП и ACI рекомендуют разносить соединения, таким образом, чтоб в одном сечении было не более 50% перепусков

При этом расстояние разбежки, как определено в нормативных документах, должно быть не менее 130% длинны стыковочного соединения стержней.

Согласно нормам ACI 318-05 взаимное расположение стыковочных соединений должно находиться на расстоянии не менее 61 сантиметра. Если дистанция будет не соблюдена, то повышается вероятность деформации бетонного монолитного основания от нагрузок, оказываемых на него в процессе возведения здания и его последующей эксплуатации.

Верно рассчитанный нахлест арматуры при вязке влияет на итоговое качество конструкции. Надежность такого метода оспорить сложно, однако в процессе работы присутствуют определенные нюансы, при несоблюдении которых результат соединения может оказаться хрупким и недолговечным. Это также может повлиять на скорость затвердевания бетона, что сильно размягчит основание.

Чем соединять арматуру?


Арматуру можно соединять различными способами, в зависимости от требуемой конструкции и условий эксплуатации. Некоторые из наиболее распространенных способов соединения арматуры включают в себя:

  1. Сварка. Сварка является одним из наиболее прочных способов соединения арматуры. Для сварки используется электродуговая сварка, которая позволяет соединять металлические детали, в том числе арматуру, при помощи электрической дуги.

  2. Завальцовка. Завальцовка — это процесс соединения двух концов арматуры с помощью специального инструмента, который разглаживает края и соединяет их вместе.

  3. Скрепление болтами. Болты используются для соединения двух концов арматуры вместе. Для этого на концах арматуры сверлятся отверстия, а затем скрепляются болтами.

  4. Соединение гибкими зажимами. Гибкие зажимы позволяют соединять арматуру без необходимости сварки, завальцовки или применения болтов. В этом случае используется специальная пружина или зажим, который закрепляется на концах арматуры и держит их вместе.

Важно учитывать, что при соединении арматуры необходимо соблюдать требования строительных норм и правил, а также производителя конкретной арматуры, чтобы обеспечить максимальную прочность и надежность конструкции.
