Устройство фундаментной монолитной плиты: этапы возведения и особенности

• Как устроен плитный фундамент
• Как же сделать плиту фундамента своими руками?
• Расчет параметров плиты для фундамента
• Рытье котлована и установка опалубки
• Выбор арматуры
• Заливка плиты фундамента
• Из чего складывается цена монолитного плитного фундамента

Фундамент – ключевой элемент любой конструкции. Он служит базой, которая берет на себя главную нагрузку и вес всего сооружения. Именно по этой причине создание фундамента требует особой тщательности и не допускает экономии на качестве и материалах. Особое внимание следует уделять устройству фундаментной плиты.

Помните: от этого зависит дальнейшая судьба всей конструкции и ваша собственная безопасность.

Существует множество видов и типов фундамента. В данной статье мы рассмотрим устройство фундамента монолитная плита. Что это такое, и как его правильно сделать. В завершение поговорим о цене и можно ли его построить своими силами.

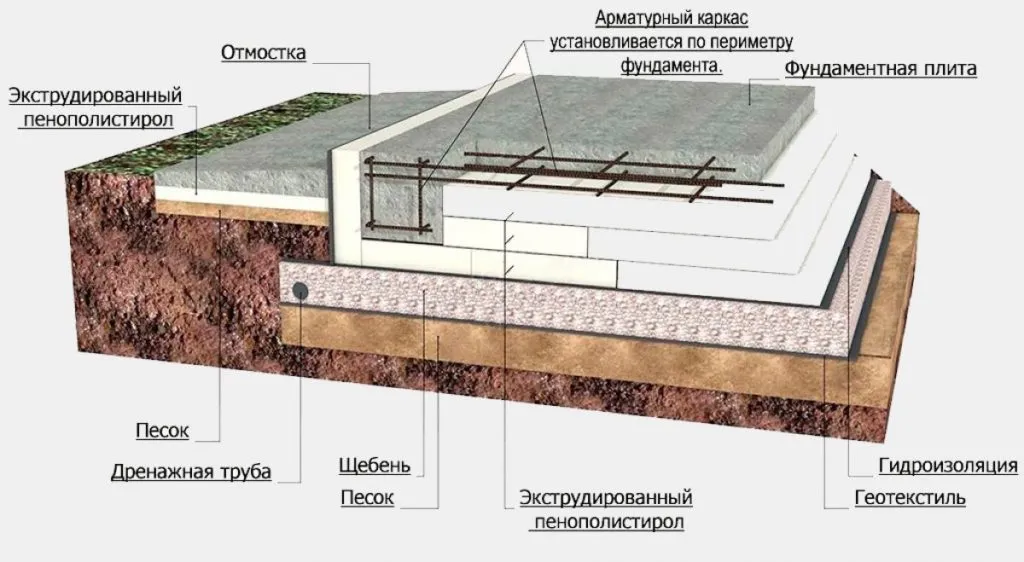

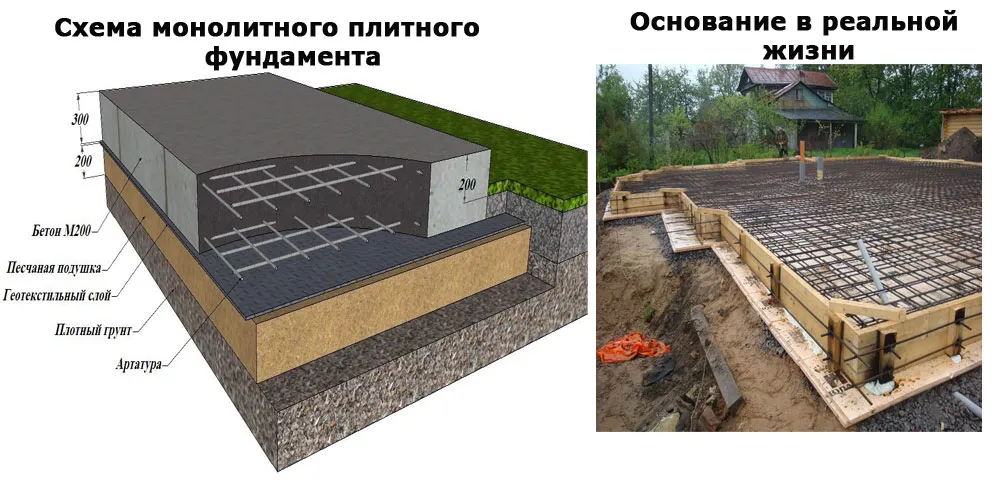

Как устроен плитный фундамент

Данный вид фундамента представляет из себя монолитную железобетонную плиту, немного заглубленную в грунт. Она лежит на подушке из песка, щебня, которая, в свою очередь, лежит на грунте.

В некоторых случаях он собирается из нескольких уже готовых железобетонных плит, а потом заливается обыкновенной цементной стяжкой.

Глубина залегания такого фундамента не превышает 20-50 см. Толщина и устройство самой плиты зависит от веса будущей конструкции, но на практике она должна быть не тоньше 20 см. Чаще всего бывает не больше 40 см для обычных немногоэтажных строений.

Такой фундамент применяется на сложных грунтах, в местах с высоким уровнем грунтовых вод, пучинистых и слабонесущих почвах. Его плюсы заключаются в том, что за счет своей площади и монолитной конструкции, он лучше противостоит силам пучения и обладает хорошей устойчивостью. Фундамент движется целиком, он как бы «плавает». И вместе с ним движется весь дом. Это предохраняет постройку от перекосов, а значит, от разрушения. Такой тип фундамента используется для строений без подвалов, и зачастую сама плита служит основанием для пола строения.

Как же сделать плиту фундамента своими руками?

Принцип такой: вырывается котлован, дно выравнивается, засыпается подушка из песка и щебня, все это трамбуется, ставится опалубка, вяжется арматура, заливается бетон, после застывания опалубка снимается – все, фундамент готов. Теперь подробнее:

1. Начинать нужно с исследования грунта на участке. Это необходимо для определения толщины песчаной подушки.
2. Далее надо расчистить площадку от растительности на несколько метров больше, чем будущий фундамент. Это обеспечит свободный доступ к нему во время строительства.
3. Разбивается площадь будущей постройки и выносятся осевые линии. При близости к поверхности грунтовых вод, производится дренаж площадки.
4. Толщина монолитной плиты и глубина ее заложения рассчитываются индивидуально. На это влияют такие факторы как состав грунта, климат, грунтовые воды, вес будущей постройки и т.д. Для такого рода расчетов лучше обратиться к специалистам.
5. Когда проект готов, начинаем выемку грунта до заданной в проекте глубины. Дно тщательно выравниваем. Далее проверяем горизонтальную плоскость с помощью уровня. Если все ровно, приступаем к следующему этапу.
6. Застилаем дно геотекстилем (Мегаизол или Дорнит) и засыпаем площадку песком. Затем его трамбуем.
7. Прокладываем еще один слой геотекстиля и засыпаем щебнем. Он тоже трамбуется. Обычно толщина получившейся подушки составляет 20-30 см.
8. Далее расстилается слой гидроизоляции, швы которого обязательно спаиваются между собой. Обычно этот слой делается на полметра длиннее по периметру, чем основание будущего фундамента. Эти края потом заворачиваются и припаиваются к торцу получившейся плиты.
9. Прокладка теплоизоляции из экструдированного пенополистирола этап опционный. Слой теплоизоляции фундамента позволит в будущем существенно сэкономить на отоплении. Сверху пенополистирол необходимо накрыть пленкой из полиэтилена.

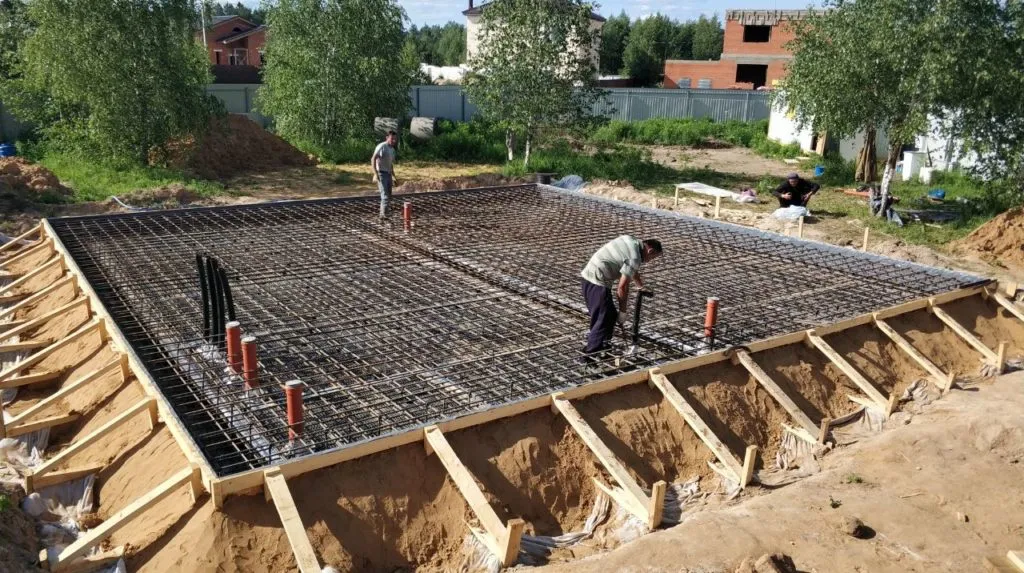

10. Следующий этап – армирование будущего фундамента. Вяжется арматура в два уровня и ставится на весь этот «сэндвич». Как правильно это сделать, мы поговорим далее.
11. Ставится опалубка. Она собирается из прочных строительных досок. Так как давление бетона на опалубку будет велико, то по бокам, между стенкой котлована и боковиной опалубки, через каждые 50-70 см ставятся распорки.
12. Заливается необходимый объем бетона. Как он рассчитывается, поговорим позже.
13. Если заливка происходит в осенью или зимой, опалубку утепляют пенополистиролом и сверху накрывают рубероидом. Таким образом бетон не замерзает. Потом эту изоляцию можно оставить.
14. Через несколько дней опалубку можно убирать, а края гидроизоляции завернуть и запаять.
15. Строить дом на этом фундаменте можно начинать через 3-4 недели, когда бетон наберет 70-80 % своей прочности.

Иногда на нижней стороне плиты делают ребра жесткости. Они придают плите прочности и препятствуют ее сдвигам по горизонтали.

Также существуют так называемые шведские плиты. Это утепленная плита, обладающая энергосберегающими свойствами. При ее заливке используются новейшие материалы и инновационные технологии. Принцип в том, что в плиту в процессе монтажа встраиваются все коммуникации и системы теплых полов.

Она обходится дороже в производстве, но окупается потом в процессе эксплуатации дома. В России популярность такой технологии растет, но еще очень мало строительных компаний, обладающих достаточным опытом в этой сфере.

Расчет параметров плиты для фундамента

При расчете фундамента, необходимо учесть следующие параметры:

• толщина плиты;
• площадь плиты;
• глубина залегания плиты.

Лучше делать плиту немного больше, чем размеры будущего здания. Это немного затратнее, но вероятность проседания снизится в несколько раз.

Для обычных загородных построек формула такова: площадь плиты относится к весу здания и весу фундамента. При этом нужно учесть несущую способность грунта. На сухих грунтах эта цифра равна 2 кг на 1 см2.

При расчете веса здания учитывается все: вес стен, перекрытий, крыши, мебели, жильцов и даже снега, который может выпасть зимой. Поэтому к получившемуся результату прибавляем 150 кг на 1 м2. После проведения всех расчетов делим получившуюся цифру на площадь строения и соотносим к несущей способности грунта.

Для примера можно сказать, что двухэтажный дом площадью 10х10 м при толщине плиты 20 см и толщиной стен в два кирпича создает давление в 300 грамм на 1 см2.

Бетон М 510 выдерживает давление в 150 кг на 1 см2. Выводы: это очень хороший фундамент.

Теперь нужно рассчитать объем бетона, который нам нужно заказать.

При расчете количества бетона для фундамента, нужно перемножить длину, ширину и толщину будущей плиты. Затем можно вычесть объем арматуры и получится заветная цифра. На самом деле, объем арматуры лучше не вычитать. Так, у вас останется небольшой запас на всякий случай. Вроде все просто, но тут кроется небольшая хитрость.

При расчете объем бетона, который необходим для заливки фундамента, необходимо учитывать тот факт, что небольшие (несколько сантиметров) неровности опалубки или подушки основания будущей плиты могут привести к тому, что у вас либо не хватит бетона, либо он останется.

В качестве примера, неровности в 1 см то там, то здесь, для фундамента размером 6*10 м и толщиной 25 см могут привести к расхождению с расчетами в 0,5 куба бетона. Кстати, этим зачастую пользуются недобросовестные застройщики.

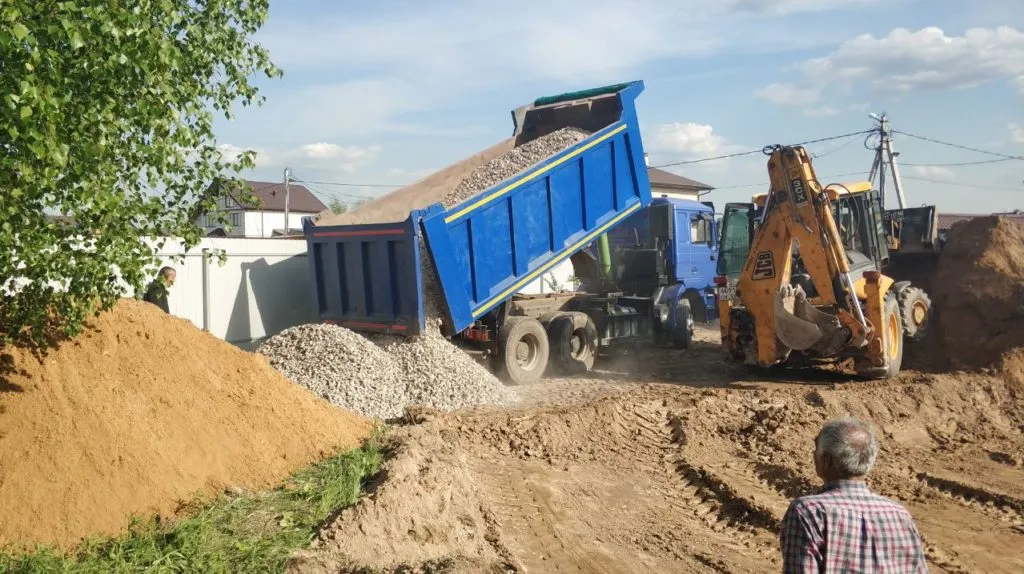

Рытье котлована и установка опалубки

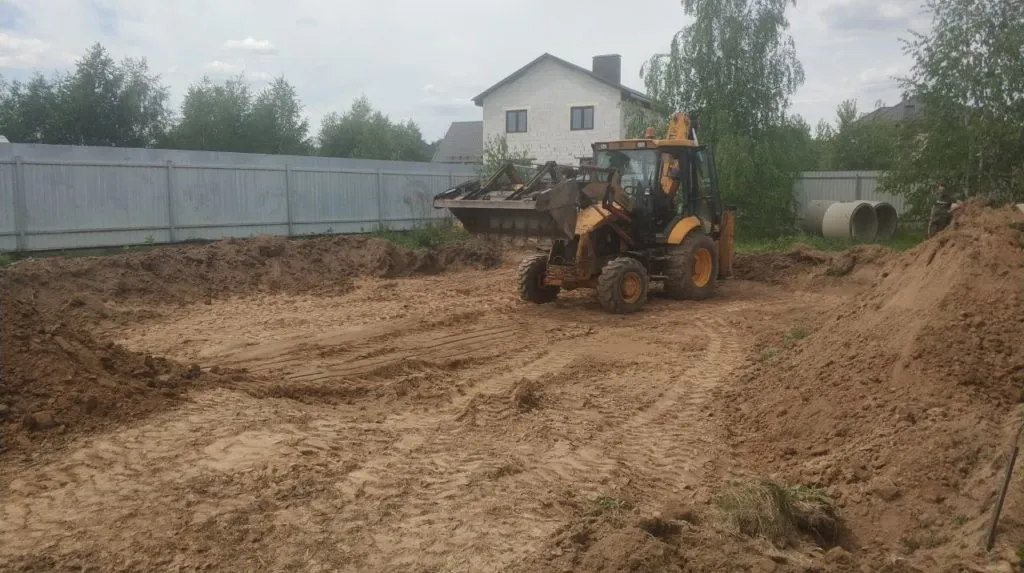

В принципе, в рытье котлована нет ничего сложного. Необходимо вынуть грунт на определенную глубину. Главное при этом не допустить заглубления в какой-либо части котлована.

Если это вдруг произошло, то не нужно ни в коем случае подсыпать грунт или песок. Тогда надо углубить котлован на эту величину. Дно выравнивается.

Далее по шнурам разбивают оси. В местах их пересечения будут находиться углы дома. Иногда под фундаментом прокладывают трубы для отвода стоков или дождевой воды.

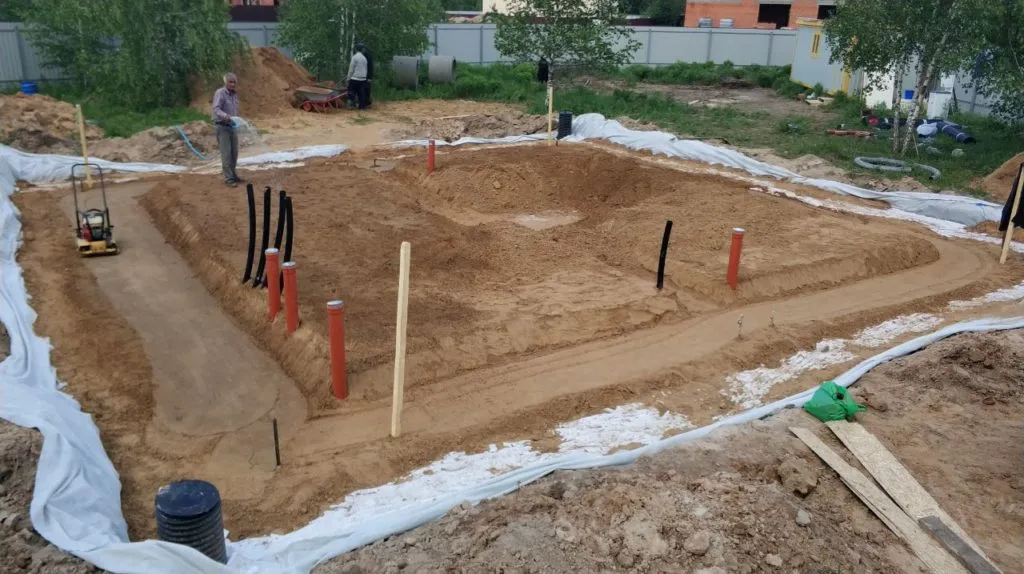

Монтаж закладных под коммуникации и установка кольцевого дренажа по периметру фундамента

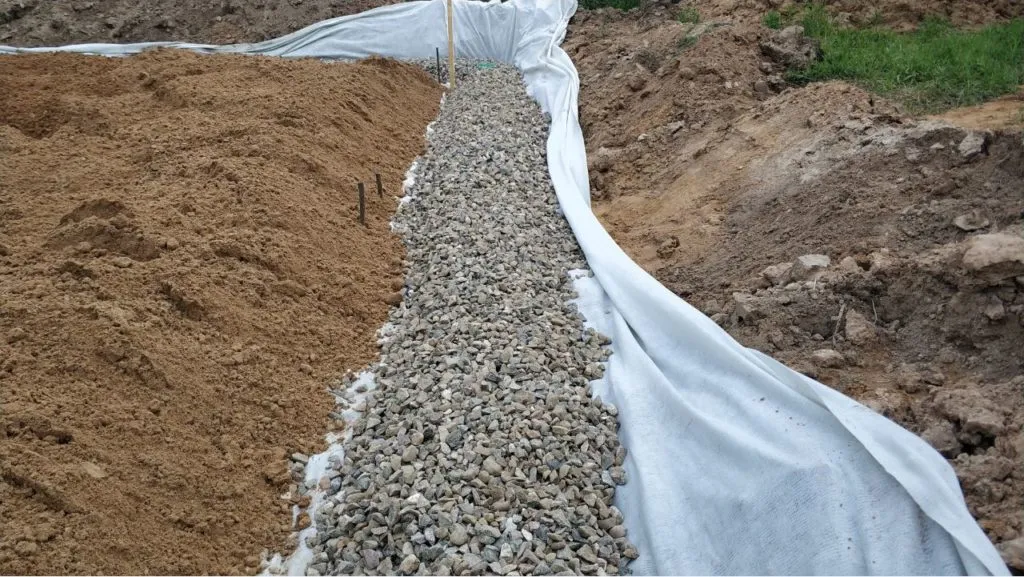

Дренажная труба укладывается в щебень, который обернут геотекстилем высокой плотности

Смотровые колодцы дренажной системы устанавливаются по уровню

После монтажа закладных и дренажа делаем подушку из крупнозернистого песка с проливкой и послойным уплотнением

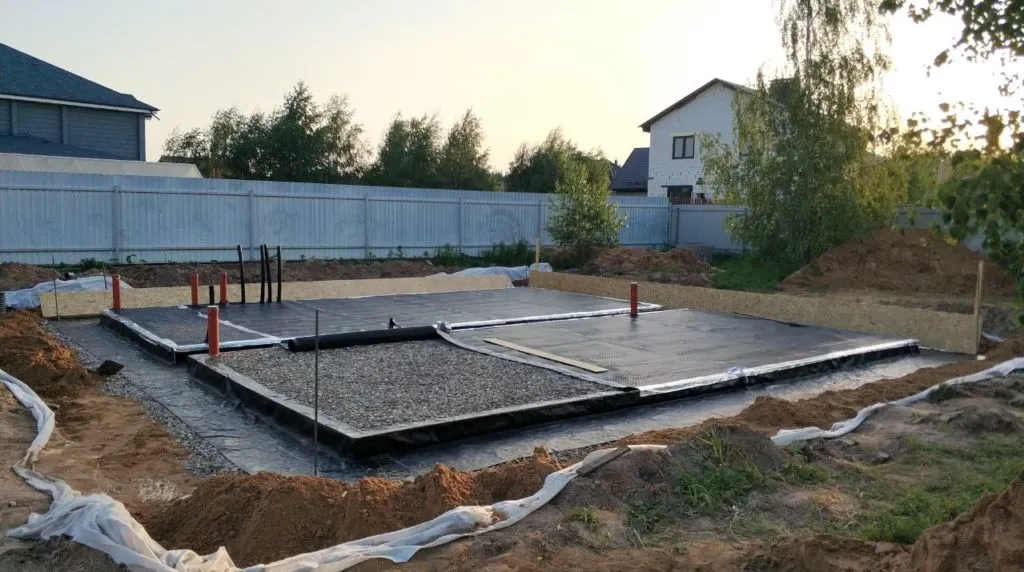

Верхний слой подушки устраивается из гравийного щебня

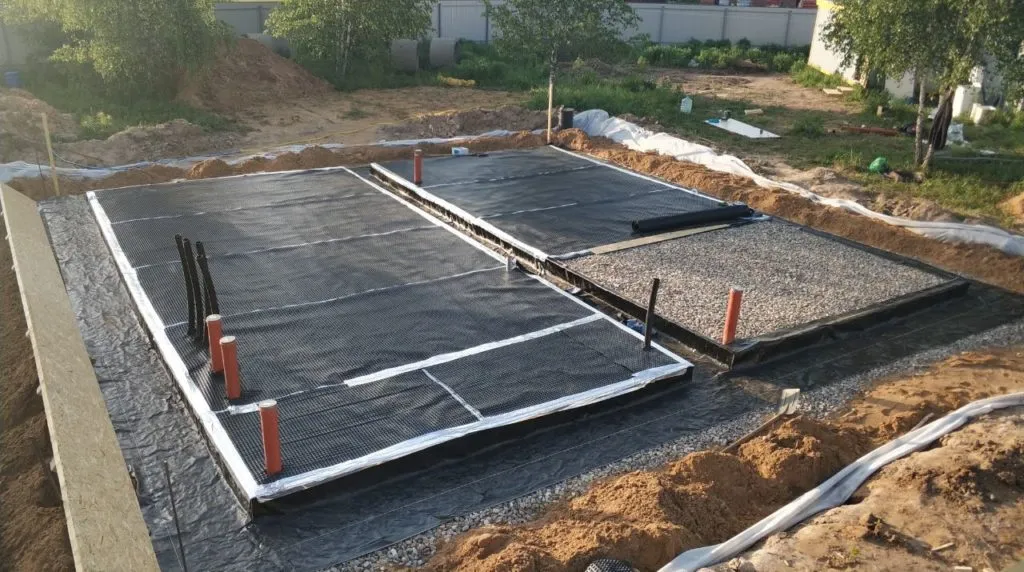

Монтаж гидроизоляционной мембраны

Все швы проклеиваются битумной лентой

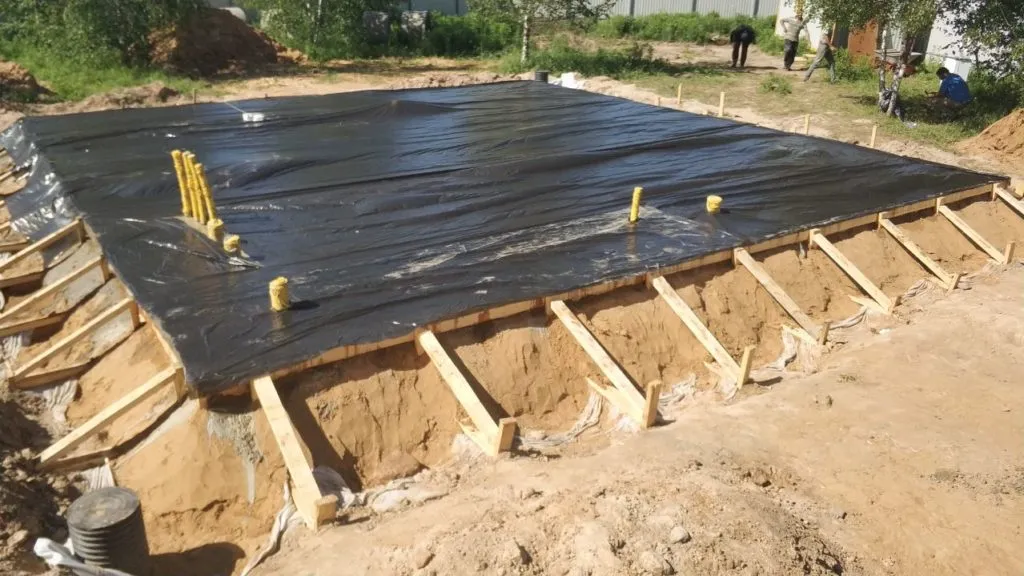

Опалубку делают из прочных строительных досок. Из нее сбивают каркас. Углы укрепляют. Изнутри ее закрывают пленкой или рубероидом и зачастую утепляют пенополистиролом.

Бока укрепляют распорками через каждые 50-70 см. С одной стороны их упирают в опалубку, с другой — в дно или стену котлована. Также необходимо оставить рабочий зазор между стеной котлована и опалубкой. Опалубка должна быть собрана ровно, без зазоров. В ней не должно быть перепадов. Иначе может быть перерасход бетона при заливке фундамента. Об этом говорилось выше.

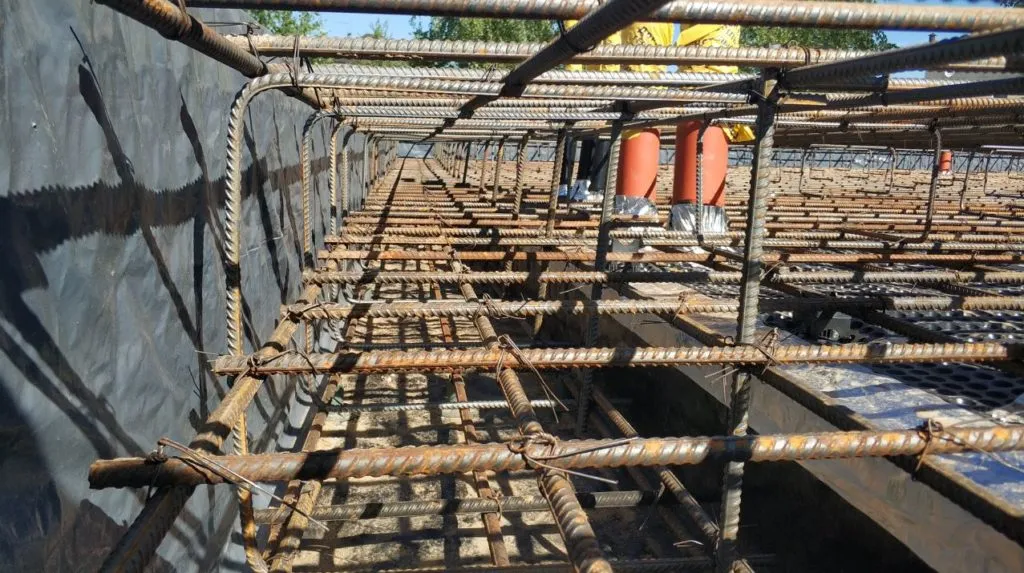

Выбор арматуры

При возведении монолитного фундамента очень важно выполнять армирование фундамента качественными материалами. На арматуру будет передаваться огромное давление. Армирование фундамента происходит в два слоя.

Первый слой представляет собой сетку ячейкой 20х20 или 25х25 см. Толщина стержней сетки обычно 12-14-16 мм. Далее куски этой сетки укладывают в 5 см от нижнего слоя (гидроизоляции или теплоизоляции) на горизонтальные или вертикальные направляющие внахлест. Затем связываются проволокой между собой и привязываются к вертикальным направляющим. Высота их зависит от толщины плиты.

Точно так же кладется второй слой арматурной сетки. Он крепится к вертикальным направляющим в 3-5 см ниже верхнего края заливки плиты проволокой вручную или с использованием специального инструмента.

В углах и с торцов плиты могут использоваться более толстые арматурные стержни.

Прокладку коммуникаций (воды, канализации, электричества) можно осуществить вплоть до этого этапа. Разводка коммуникаций изолируется, утепляется и выводится наружу. Дальше следует заливка бетона.

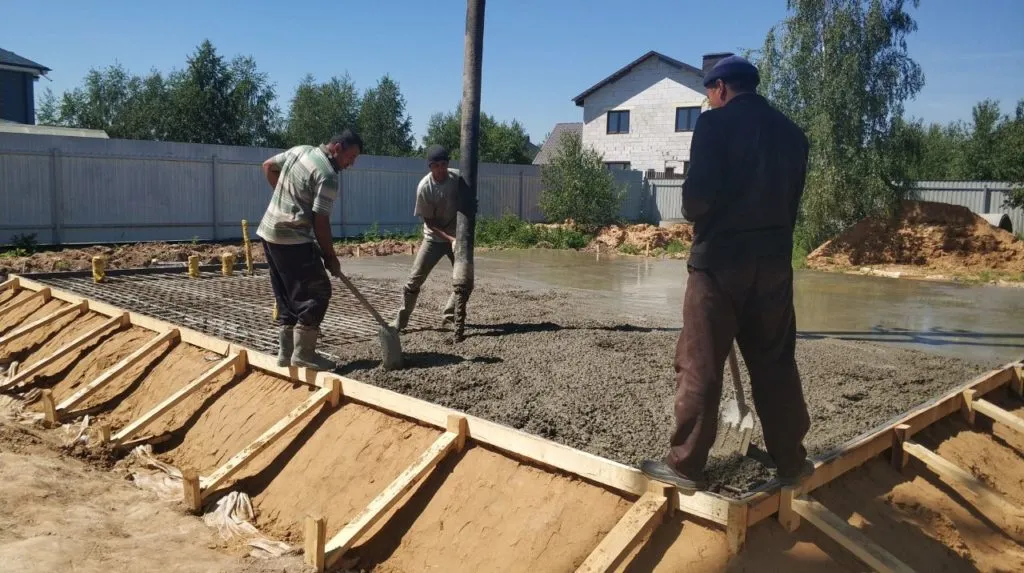

Заливка плиты фундамента

Для бетонирования фундамента необходимо использовать бетон наивысшего качества. Как говорилось в начале: экономить здесь не следует. Может выйти боком. Обычно используют либо бетон B15, известный еще под маркой М200, но лучше использовать высокопрочный бетон класса B 22.5, известный как М300 и выше. Он гарантированно обеспечит надежность и долговечность всей конструкции.

Заливка фундамента происходит несколькими способами. Все зависит от доступности площадки для строительного миксера, в простонародье «бетономешалки».

Самый простой способ подачи бетона — это заливать напрямую из бетономешалки через лоток либо через специальный рукав прямо в опалубку.

Это в том случае, если есть возможность близко подъехать к строительной площадке. Если такой возможности нет, то бетон подают по длинному желобу из досок, проталкивая лопатой, через каждый метр, пока смесь не достигнет опалубки.

После выгрузки бетон необходимо утрамбовать, чтобы он равномерно заполнил все полости. Для этого используют вибратор, погружая его в бетон через каждый метр. В принципе, при отсутствии вибратора, уплотнять бетон можно и лопатой.

Далее плиту выравнивают. Уровень выставляют специальными маячками еще на этапе укладки арматуры. Если верхним краем является край опалубки, то процесс упрощается. В противном случае можно использовать натянутую веревку или куски арматуры. Для выравнивания используют длинный отрезок доски либо алюминиевую линейку, начиная от одного края и плавно ведя к противоположному концу по маякам.

После заливки, уплотнения и выравнивания бетону нужно созреть. При этом необходимо соблюсти некоторые правила:

• бетон не должен высохнуть. В первые дни его необходимо смачивать водой. Также это необходимо делать в летнюю жару;
• бетон не должен замерзнуть. Если работы проходят в зимнее время, плиту необходимо прогревать либо из тепловой пушки, либо погруженными в бетон электрическими тэнами. При температуре выше +5° достаточно будет накрыть его пленкой или рубероидом;
• бетон не должен подвергаться атмосферным осадкам в период схватывания.

Уже через несколько дней опалубку можно будет снять. Строить можно начинать после того, как бетон приобретет хотя бы 70% своих свойств. Это происходит после трех недель созревания. При покупке бетона необходимо серьезно подойти к выбору поставщика. Существует риск, что вместо заказанной и оплаченной вами марки бетона, вам привезут более низкую, а значит, более дешевую марку. Отличить это непрофессионалу практически невозможно.

Не рекомендуется связываться с посредниками. Лучше всего заказывать бетон на больших заводах ЖБИ, которые поставляют бетон для строительства монолитных многоэтажек. В этом случае риск нарваться на недобросовестного поставщика значительно ниже или вообще отсутствует. Цены там могут быть чуть выше средних, но зато у вас будут какие-то гарантии качества.

Из чего складывается цена монолитного плитного фундамента

Теперь обсудим стоимость бетона и стоимость работ по заливке фундамента.

Цена бетона будет от 2500 до 3800 рублей за куб без доставки. За доставку нужно брать еще 300-500 рублей за куб, но не меньше 3500 рублей за выезд машины.

На дом размером фундамент 10х10 м и толщиной плиты в 20 см нам понадобится, грубо говоря, 20 кубов плюс доставка. Отсюда выходит (в среднем): 20*3000=60000 рублей за бетон и 400*20=8000 рублей. Заливка 100 м2 фундамента обойдется нам в 68000 рублей, если мы будем делать все сами.

Строительные компании предлагают следующие цены: заливка 100 м2 фундамента «под ключ» в центральных городах обойдется в среднем 4000 рублей за 1 м2. Итого 400000 рублей за ваш фундамент. Да, сюда входит арматура, щебень, песок, изоляция и работа. Но даже если цена всех этих материалов будет стоить столько же, гораздо выгоднее и дешевле все делать самому.

Из всего этого можно сделать вывод, что монолитный плитный фундамент – оптимальный вариант для возведения зданий на сложных грунтах и в труднодоступных местах.

Также его вполне по силам залить самому, без большого опыта. Для этого не требуется спецтехники, кроме разве что бетономешалки. Грунт вполне можно снять лопатами. Это выйдет намного дешевле, чем обращаться в строительную фирму. Можно сэкономить на рабочей силе, наценке и рисках быть обманутым недобросовестными строителями (если вам вдруг попадутся именно такие). Для этого необходимо лишь изучить необходимую информацию, найти помощников и за работу.

Предлагаем наглядно ознакомиться со всеми этапами работ по заливке монолитной плиты фундамента, просмотрев следующий видео материал:
