Навес своими руками по чертежам из профильной трубы — легкий способ создания

Чертежи для строительства навесов

Кажущаяся простой конструкция навеса на самом деле требует предварительных расчетов. Прежде чем приступать к созданию каркаса, рекомендуется создать хотя бы базовый чертеж. Если это актуально, в новой версии текста можно упомянуть «как составить чертежи для создания навеса своими руками» для более подробной информации.

Что входит в навес?

Содержание статьи

• Что входит в навес?
• Коротко об опорах
• Расчет и чертеж фермы
• Навес односкатный
• Как варить навес и собирать его
• Изготовление обрешетки
  • 6.1 Похожие статьи

Схематичная комплектация навеса на основе простого чертежа

Любой навес представляет собой конструкцию с крышей и без боковых стен. Таким образом, в любом навесе будут устанавливаться несколько обязательных элементов:

• стойки или опоры из металла или пиломатериала;
• прогоны перекрытия;
• элементы вертикальных и горизонтальных связей.

И если рассчитать потребность в материалах для стоек и для прогонов перекрытия несложно и вполне по силам сделать самостоятельно, то правильно просчитать и нарисовать чертеж фермы сможет инженер-проектировщик или любой другой специалист, знакомый с основами чертежного дела, на крайний случай нужно раздобыть уже нарисованный готовый проект. Если таковых не имеется или вы решили сделать свой навес самостоятельно от «а» до «я», то несколько советов помогут разобраться в этом деле. Речь пойдет о том, как сделать навес из профильной трубы — это наиболее часто применяемый материал для навесов. Хотя большинство чертежей навесов одинаковые для любого материала, включая деревянные конструкции.

Коротко об опорах

Чаще всего для изготовления опор применяют стальные трубы с квадратным или прямоугольным сечением. Круглое сечение обычной трубы тоже пойдет, однако с ним могут возникнуть сложности на местах соединения элементов конструкции.

Что касается параметров трубы, то есть ее толщины и ширины стенки, то тут существует целая методика определения с учетом нагрузок. Однако в небольшой конструкции этими расчетами можно пренебречь, так как при относительно небольшой вертикальной нагрузке кровли навеса даже тонкостенная труба не будет подвергаться деформации. Вообще же применять использовать либо тонкостенную трубу с широким сечением, либо толстостенную, но с малым сечением. С точки зрения затрат экономичнее использовать тонкостенную с большим периметром сечения.

Стандартно навес из профильной трубы своими руками делают из трубы с размером 50-100 мм. Трубы могут быть и тоньше, если расположить стойки почаще. Если же кровля опирается только на четыре столба, то их лучше изготовить из трубы большего диаметра или сечения.
Опоры заливаются бетоном либо устанавливаются с помощью анкеров. В первом случае требуется особо тщательное выведение вертикали по уровню, так как от расположения зависит правильная форма всей конструкции навеса. Во втором с помощью анкеров еще можно впоследствии подправить некоторый перекос опоры.

Расчет и чертеж фермы

Так как навес подвергается воздействию ветра, нужно очень надежно закрепить каркас поперечин со стойками. Поперечные балки закрепляются максимально жестко на стойках, для этого металлические элементы следует надежно сварить или же закрепить болтами в двух точках каждой из опор.
Надежнее установить по паре поперечин, которые между собой соединить крестообразными связями.
Далее приступайте к расчету фермы — конструкции, которая прочно и намертво соединяет поперечные балки с опорами и обрешеткой, создавая монолитную каркасную систему.
Ферма конструируется в зависимости от типа крыши навеса.

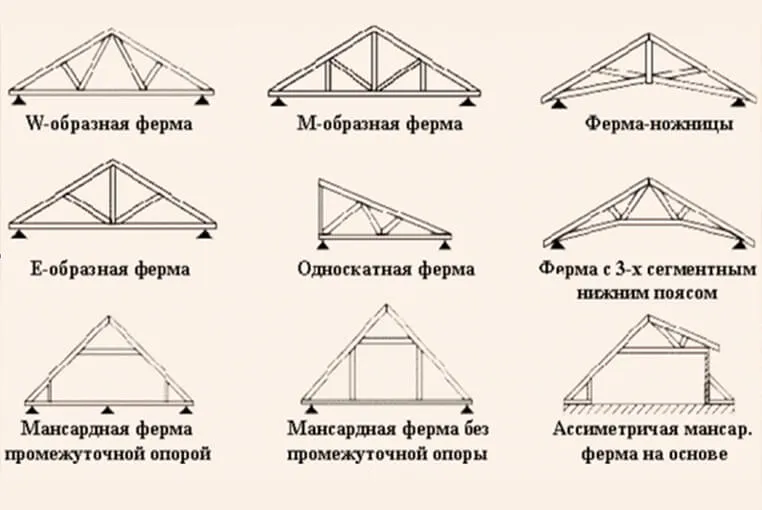

Типы крыш навесов (двускатный и односкатный)

Самая простая крыша — односкатная. Сложнее двухскатная и многоскатная крыши. Расчет арочной крыши производится особым образом. Но каким бы ни была конструкция, важно знать, что при увеличении высоты фермы будет возрастать ее несущая способность, поэтому зимой снег не будет задерживаться на такой крыше навеса.
Прочными ребрами жесткости вы увеличите прочность всей конструкции.
Для ребер жесткости, которых будет несколько, нужно выбрать прочную трубу. Ее размер определяется по размеру самого строения навеса:

• труба металлическая размером мм используется при строительстве небольших навесов, длиной менее 4,5 м;
• труба размером мм используется в конструкции до 5,5 м;
• свыше 5, 5 м потребует трубу с размером 2х30х60 мм.

Расстояние между трубами не может быть более 7 м, потому это нужно учитывать при планировании шага фермы.
Чем больше перекрываемая сторона, тем больше стоек и, соответственно, дороже выходит навес, тем выйдет сложнее работа. Оптимально сделать пролет в три метра, он обеспечит достаточную площадь и при этом будет минимальным по затратам.

Навес односкатный

Этот навес сделать проще всего. Для его монтажа потребуется только простые прогоны из трубы с квадратным или прямоугольным сечением.
Рассчитать балки следует, учитывая нагрузки на них, климатические особенности региона и длину и шаг прогонов, вес предполагаемой кровли и геометрию участка. Лучше доверить расчеты специалисту. Для самостоятельного расчета можно порекомендовать небольшие балки в 3-4 метра и профиль к ним 80-100 мм.
Верхний и нижний пояс связывается центральной стойкой, верхняя балка укрепляется с помощью подкоса. Другие типы навесов, в том числе арочные, следует монтировать по отдельным расчетам. При этом каркас строится на основе приведенных выше схем.

Как варить навес и собирать его

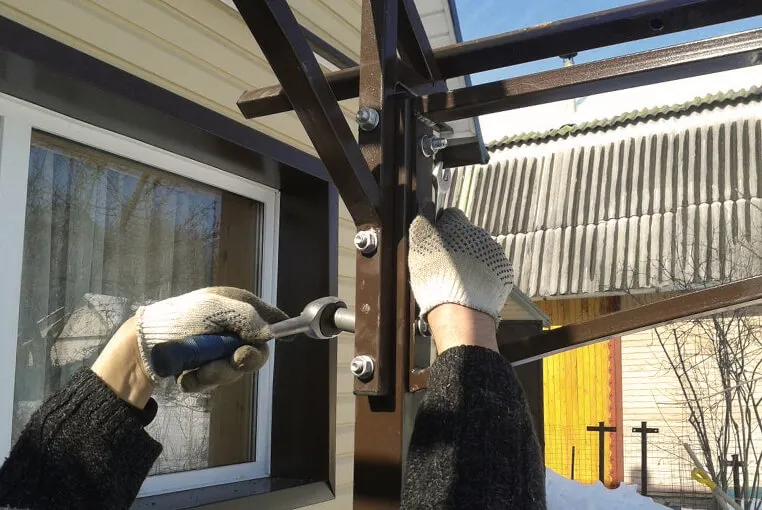

Монтаж навеса с использованием воротка

Если вы совсем не владеете этим ремеслом, то сварку лучше поручить специалисту. Но если есть сварочный аппарат и умение, то изготовить в том числе сварку навеса с трубчатым сечением вам удастся. Сначала проводится сращивание по краям. Затем продолжаете к центру. Точечное наживление, сверка уровнем, правка кувалдой, обварка всех элементов — это этапы сварочных работ. Как правило, боковые части и стропила собирают поочередно и раздельно, а затем также по очереди ставят их на опоры — боковые и затем на них и стропильные. При наличии подъемника каркас навеса можно полностью собрать прямо на земле и поднять уже на место в сборе.

Готовый каркас ставится на опоры, для этого потребуется помощь, так как одной парой рук не обойтись. Далее проводится такая же сварка точечным способом, проверяется точность с помощью уровня, наконец, проводится сварка постоянная. Когда каркас собран, следует зачистить места соединений, чтобы снять окалину, и далее металлический каркас обрабатывается антикоррозийным покрытием. Нередко металлопрофиль уже имеет такое покрытие. Если же он не обработан, обработку надо осуществить самостоятельно.

Важно: Все металлические элементы каркаса следует тщательным образом проверить на обработанность антикоррозийным составом. Если в процессе монтажа поверхность покрытия была повреждена. Нужно обработать заново. Только в этом случае навес будет служить долго.

Изготовление обрешетки

На фермы ставится деревянная обрешетка, на которую устанавливается кровельное покрытие. Проще и надежнее всего положить настил простой формы из металлопрофиля. Он надежен, довольно прочен, стоит относительно недорого. В наши дни распространено применение поликарбонатных листов или металлического профнастила для изготовления кровли навеса. Помимо этого никто не отменял шифер, а также можно использовать листы из полимера. Выбор за Вами.
Чтобы обрешетка из дерева служила дольше, деревянные конструкции следует обработать антисептическими препаратами. Кровлю из поликарбоната кладут непосредственно по прогонам фермы.
