Для самостоятельного подключения варочной панели без использования штепсельного разъема к электросети, необходимы определенные навыки в сфере электротехники. Рекомендуется предварительно изучить схему правильного подключения простой варочной панели, чтобы осуществить подключение в соответствии с электробезопасностью.

Для монтажа устройства потребуются ряд подручных инструментов и приборов:

• отвертка;
• мультиметр;
• опресовочные гильзы либо наконечники;
• изоляция ПВХ;
• термоусадка с сечением 6-8 мм.

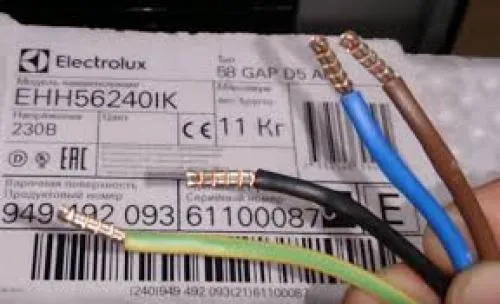

Если от панели отходит кабель с 4 жилами, а клеммник имеет 3 зажима, то следует соблюдать следующую последовательность соединения проводов:

• коричневый и черный провод от варочной панели соединяют вместе в одной точке;
• жилу синего цвета соединяют с проводом N;
• провод желто-зеленого цвета соединяетсяс маркировкой клеммы «заземление».

Количество жил кабеля для подключения варочной повехности без вилки

При подключении без вилки варочную панель располагают на максимально близком расстоянии от распределительной коробки путем штрабления стены. Если штрабление технически невозможно, в таком случае прокладываются кабель-каналы.

Далее вскрывается коробка, в которой при помощи прибора определяется «фаза», «ноль», заземляющий проводник, если он не установлен отдельно, и «нейтраль». Проводится подключение провода от варочной поверхности согласно цветовой гаммы в распределительной коробке. В месте соединения кабеля наложить изоляцию и закрыть коробку.

В случае, если клеммная колодка не имеет обозначений или нумерации, при помощи мультиметра необходимо определить, где находится «фаза», «ноль», «земля». После соединения проводников накладывается изоляция ПВХ либо используется термоусадочная трубка необходимого диаметра.

Перед тем как подключить электрическую варочную панель, необходимо провести установку автономного защитного автомата и УЗО либо диффавтомата. При этом необходимо учитывать, что размер сечения питающего провода не должен быть меньше, или он должен быть равен мощности варочной панели .

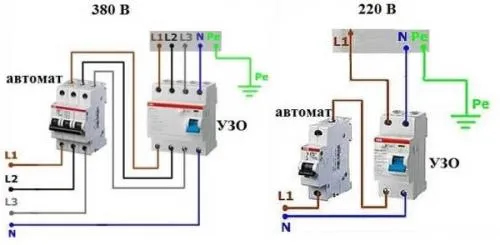

Схемы подключения варочной панели к электросчетчику

Для предотвращения поражения электрическим током, корпус устройства обязательно должен быть заземлен или «занулен», если это предусмотрено инструкцией по эксплуатации.

Пошаговый алгоритм подключения;

1. Наиболее современным вариантом подключения встраиваемой панели является схема в 4 провода;
2. Целесообразно для подключения приобрести кабель сечением, которое не будет слишком велико, для предотвращения потерь электрических ресурсов. При слишком маленьком размере сечения (менее 2,5 мм2) кабель будет нагреваться.
3. На тыльной стороне панели находим прямоугольник штатного контактного соединения. Применив отвертку, откручиваются четыре болта, снимается крышка.
4. После вскрытия крышки определить наличие медной перемычки между черными и коричневыми проводами, затем подключаем кабель на любой из зажимов. При отсутствии перемычки ее необходимо установить. Зафиксировать шнур при помощи зажима для предотвращения выпадения из клеммной коробки. Ослабить винты.
5. Провод «заземление» имеет желто-зеленую расцветку и всегда подключается в первую очередь, после него подключаем синий провод «нейтраль». Фазный провод коричневого либо черного цвета соединить в последнюю очередь на соответствующую клемму. Затянуть винты.
6. Проконтролировать целостность контактных соединений в клеммной и распределительной коробке. Сильное натяжение и провис провода не допускается. Если монтаж выполнен открытым способом, расположение вблизи нагревательных элементов запрещено. Также не рекомендуется расположение поблизости с газовым оборудованием (газовые колонки, котлы, водонагревающие приборы).

Варочная панель электрическая. Электрические варочные панели

Классическая электрическая плита теперь выглядит не так, как мы помним с детства: выпуклые «блины» встречаются редко, да и сама плита стала удобнее в использовании.

Как работает плита. Под каждой конфоркой тут расположен один или несколько нагревательных элементов — когда плиту включают, на нужный элемент начинает поступать электричество, и конфорка нагревается.

Посуда нагревается вместе с содержимым — обычно медленно, в мощных плитах побыстрее, но все равно вода закипает как минимум за 5—6 минут. После выключения конфорка остывает медленно.

Типы нагревательных элементов. В электрических плитах используют один из трех вариантов:

1. Ленточные, или  — такие встречаются чаще всего. Они оптимальны по скорости нагрева и остывания, а также потребления энергии. Иногда в характеристиках варочных панелей вообще не указывают тип нагрева, но имеют в виду

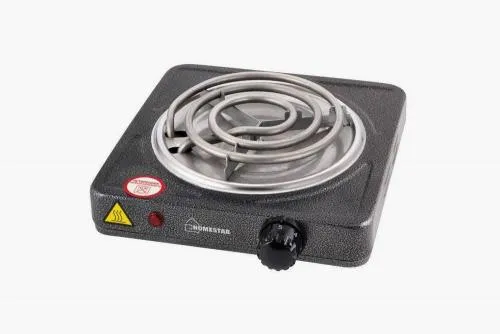

2. Спиральные, или рапидные — самый дешевый и простой вариант нагрева.

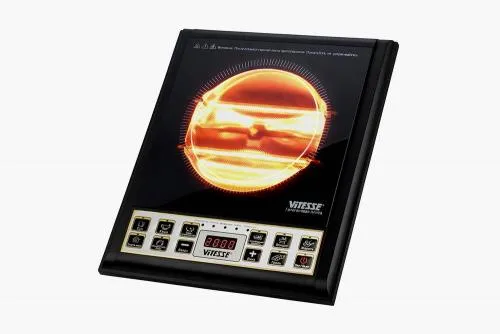

3. Галогеновые — вместо нагревательных спиралей в панель встроены трубки, заполненные газообразным галогеном. Это довольно редкий вариант в наше время, потому что быстрее других выходит из строя.

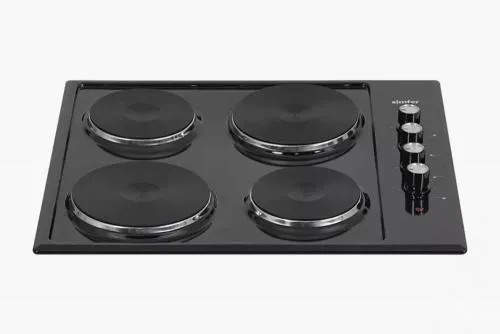

Какие конфорки бывают. На электрической плите чаще всего встречаются круглые конфорки разного размера. На стандартной панели шириной см и глубиной см обычно размещают четыре круглые конфорки, реже пять. На панели с меньшей шириной — две.

Бывают и другие варианты. Например, вместо двух маленьких может быть одна большая конфорка нагревательными контурами: поменьше и побольше. На нее можно ставить посуду разного диаметра, и тогда плита нагревает только тот контур, на котором стоит посуда. Может быть овальная или прямоугольная зона нагрева — на такую удобно ставить утятницу.

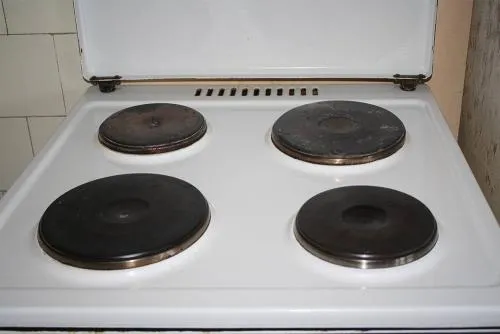

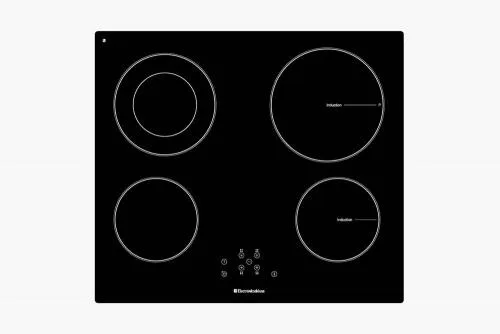

Знакомая с детства компоновка с четырьмя «кругляшами», только стеклокерамической поверхности в советское время не было. Источник:

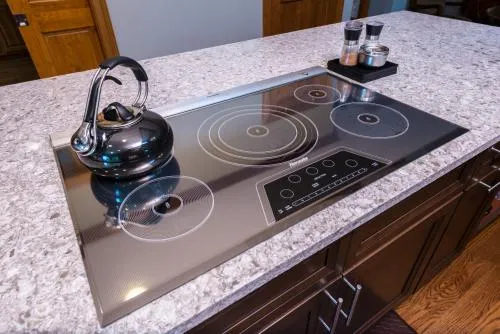

На этой варочной панели есть конфорка с тремя контурами и овальная для нестандартной посуды. Источник: «Яндекс-маркет»

Расход электроэнергии зависит от мощности плиты, размера конфорки и режима нагрева. У маленьких плит на две конфорки она составляет 2—3 кВт⋅ч, у стандартных — 3—5 кВт⋅ч, у больших и мощных панелей максимальный расход электроэнергии может достигать 8 кВт⋅ч. Маленькая конфорка при слабом нагреве потребляет около 0,5 кВт⋅ч.

Как подключить плиту. Для подключения электрической варочной панели на кухне должна быть установлена силовая розетка. В обычную розетку большинство плит включать нельзя: не хватит мощности, а сама панель может испортиться.

Как правило, электрические варочные панели комплектуются силовым кабелем с вилкой, но если вилки нет, ее придется купить и подсоединить к кабелю — это должен делать электрик. Силовые розетки обычно довольно громоздкие, поэтому многие подключают варочную панель напрямую к силовому кабелю. Эту задачу тоже должен выполнять специалист с допуском к электрическим работам.

Для электроплиты желательно установить в щитке отдельный автомат на 32 А, чтобы можно было быстро ее обесточить — например, на время отъезда или при возникновении проблем с проводкой.

Плюсы электрической плиты. Панель проста и привычна в использовании, к ней подходит любая металлическая посуда. У современных панелей может быть более 10 режимов нагрева, что позволяет правильно выбрать скорость приготовления блюда. Кроме того, у панели часто бывают дополнительные функции вроде готовых программ и таймера.

Минусы электрической плиты. Электрическая варочная панель медленно остывает: дети и домашние животные могут обжечься, а содержимое посуды, оставленной на горячей конфорке — выкипеть или пригореть. Если жидкость выкипела, посуду нужно срочно снимать с конфорки.

 — почти все участники рынка бытовой техники. Самые известные — «Бош», «Электролюкс», «Хотпоинт-Аристон», «Миле», «Нефф», «Самсунг».

Как включить варочную панель. Как включить индукционную плиту, инструкция по использованию

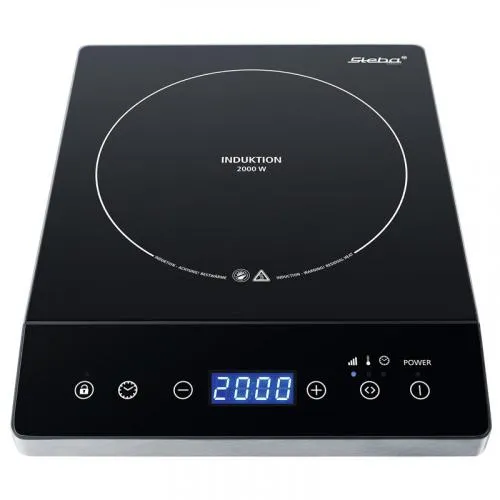

Индукционные плиты – достаточное новое веяние в мире бытовой техники. Но их уже успели полюбить многие за безопасность и привлекательность. Хотя сама система нагревания появилась более 30 лет назад. Они обладают принципиально отличающимся действием, отгораживающим их особняком от газовых и электрических плит. Не стоит теряться, обращаться с таким прибором ничуть не труднее, чем с привычными видами приборов.

Как правильно включить индукционную плиту

В центре конструкции представлена индукционная катушка, которая нагревает катушку. Витки намотаны специальным многожильным проводом. Электромагнитное поле образуется при прохождении электрического тока по намотке. Вихревые токи, которые образуются, обеспечивают нагревание конфорки.

Для индукционных используют исключительно посуду из ферромагнитных сплавов.

Перед первым включением обязательно выберите комфортное место установки и очистите поверхность от возможных загрязнений. Прибор подключают к сети медным проводом и загорается дисплей. Там высвечиваются кнопки «вкл/выкл», нажав на которые вы запустите механизм. Далее прибор позволит вам выбрать функционал, который необходимо выполнить.

Как пользоваться индукционной плитой

@youtube.com «Работа не Work»

Чтобы не было неожиданностей, советуем вам предварительно изучить инструкцию производителя. В первые минуты после включения в комнате может появиться запах жжёной резины. Это не страшно и бывает довольно часто. Через несколько минут неприятный запах исчезнет.

Как правило, кнопки управления дают возможность контролировать отдельно каждую зону. Мощность нагревания устанавливается от 0 до 9. Далее подбираем подходящую по составу посуду, разбираемся в режимах варки и приступаем к готовке.

Чтобы выключить плиту, необходимо нажать на кнопку «старт/стоп» или подождать, пока конфорки перейдут в режим ожидания.

Режимы

@imperia-tv.com.ua

Все плиты делятся на два больших вида: с сенсорным и механическим управлением. Каждая модель отличается собственными свойствами и особенностями управления, но общий смысл управления не слишком меняется.

1. Кнопки «+» и «-» означают прибавить или отнять мощности.
2. Цифровая шкала позволяет вручную установить значение – справа на увеличение, слева на уменьшение.
3. Механический регулятор даёт возможность сделать выбор по указанию стрелок.

Плиты из премиального сегмента обладают автоматическими датчиками. Они работают самостоятельно, определяя габариты используемой посуды.

В некоторых плитах существуют дополнительные режимы. К примеру, сохранение определённой температуры приготовленного супа, или медленный подогрев молока. Подробно обо всех преимуществах индукционной плиты написано в инструкции к ней.

Особым достоинством пользуются плиты, обладающие режимом аварийного отключения. Все конфорки моментально отключаются, если на плитку пролилась жидкость.

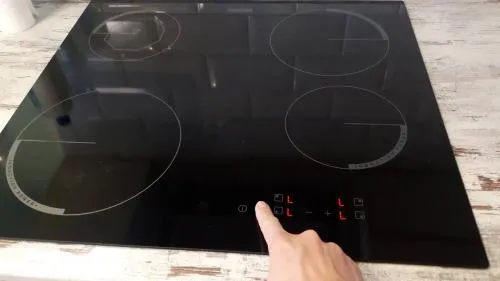

Блокировка и разблокировка

@tehnika.expert

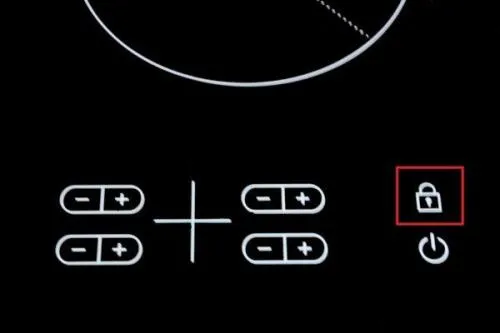

Для безопасности маленьких детей или животных, которые любят бродить по мебели, существует режим блокировки. Как правило, на панели располагается кнопка с изображённым на ней замком. Её нажатие производит полную блокировку управления. При необходимости отменить действие, нужно нажать одновременно кнопки «+» и «-».

Чего делать нельзя?

Индукционные плиты считаются безопасными, если находиться рядом с работающих прибором не более трёх часов в сутки. При этом панель не нагревается полностью. Заготовленные заранее продукты можно уложить рядом с посудой, стоящей на конфорке.

Однако есть ряд правил, которыми не стоит пренебрегать:

• снимать посуду следует аккуратно, не касаясь зоны нагрева;
• не использовать посуду с деформированным дном;
• параметры кастрюли должны соответствовать размерам конфорки;
• не допускайте попадание влаги на рабочую зону;
• очищение проводят только после отключения электропитания;
• соблюдать меры безопасности при работе с электрическими приборами.

Особое внимание уделяется людям с кардиостимуляторами. При работе индукционной плиты им нельзя находиться вблизи прибора.

Как выключить индукционную плиту?

@icon-icons.com

Чтобы произвести выключение нажимают кнопку «стоп» или «выкл», а затем вынимают шнур из сети. Нужно подождать несколько минут, пока поверхность не охладится.

Правила эксплуатации

Поверхность плиты обычно выполнена из закалённой стеклокерамики. За ней требуется определённый уход. В частности, используют мягкие салфетки и средства для ухода за индукционными приборами.

Протирать панель нужно после каждого воздействия, чтобы грязь не застаивалась. Потом её будет очень сложно очистить. После мытья вытрите насухо.

Применяйте грамотно подобранную посуду и соблюдайте технику безопасности. В этом случае бытовая техника не принесёт неприятностей. Не допускайте просыпания соли и сахара на панель. Сразу смахните и протрите поверхность.

Как подключить варочную панель. Подключение варочной панели к электросети: пошаговая инструкция

Встроенные в столешницы варочные панели довольно активно вытесняют с рынка традиционные электрические плиты. Широкий набор функций, современный внешний вид, безопасность и простота в эксплуатации привлекают к себе все большее количество пользователей. Но не все из них знают, что иногда такие панели вызывают много сложностей при установке и не всегда рекомендуются специалистами к использованию.

Существующие технические требования

Настоятельно советуем перед принятием решения о приобретении варочной плиты проанализировать индивидуальные возможности.

1. Тип электрических сетей. Они могут быть современными с заземлением и нулевым проводом или старого образца только с нулевым проводом. Такие электрические проводки не соответствуют существующим требованиям по безопасности эксплуатации электрических приборов. Особенно тех, которые могут иметь прямые контакты с жидкостями. Варочные плиты относятся к таким аппаратам.
2. Мощность. В зависимости от числа панелей изменяется мощность, в среднем она составляет 5-7 кВт, некоторые модели могут иметь мощность 10 кВт. Это очень большая дополнительная нагрузка на сети, старые проводки ее не выдерживают. Интересно знать, что в домах, построенных 30 лет и более тому назад, электрическая проводка и все УЗО рассчитывались на общую мощность 3 кВт. Провода алюминиевые, в распределительных коробках скрутки, заземления нет. Такие проводки не могут выдерживать значительного увеличения нагрузок.
3. Необходимость получать разрешение от владельцев энергетических сетей. Это вызвано тем, что не все трансформаторы высокого напряжения имеют большой запас по резервной мощности, резкое увеличение потребителей может стать причиной возникновения аварийных ситуаций.

Видео как подключить варочную поверхность дома

Как соединить варочную панель и духовой шкаф?

Чтобы соединить варочную панель и духовой шкаф, необходимо выполнить следующие действия:

1. Убедитесь, что у вас есть подходящая варочная панель и духовой шкаф. Они должны быть совместимы друг с другом по размеру и мощности.

2. Подготовьте электрические провода, которые пойдут от электрощитка к варочной панели и духовому шкафу.

3. Установите варочную панель на нужном месте, согласно инструкции к устройству.

4. Подключите электрические провода от электрощитка к варочной панели, соблюдая все меры предосторожности и правила безопасности.

5. Установите духовой шкаф в нужном месте, согласно инструкции к устройству.

6. Подключите электрические провода от электрощитка к духовому шкафу, также соблюдая все меры предосторожности и правила безопасности.

7. Проверьте правильность подключения устройств, включив их и убедившись, что они работают.

Важно: электромонтажные работы должны проводиться только квалифицированным специалистом, чтобы избежать возможных повреждений и опасных ситуаций.

Видео. Подключение варочной панели своими руками
