Подробная инструкция о том, как самостоятельно сложить печь — шаг за шагом для начинающих

Несмотря на современное изобилие нагревательного и кухонного оборудования, очень многие хозяева не представляют частный дом без печи – и это абсолютно правильно. Даже если планируется создать систему автономного отопления, то печное тоже будет нелишним. Например, для того чтобы сэ

Экономить весной или осенью, когда полноценное отопление уже не требуется, но также не хочется распространять избыточную влажность в доме, представляется важным. Однако собрать печь своими руками по инструкции с сложными контурами может показаться непростой задачей для новичка.

Протопив печку раз в день или в два дня, в помещениях можно поддерживать оптимальный баланс влажности и тепла.

Сложить печь своими руками пошаговая инструкция

Сложить печь своими руками пошаговая инструкция которой имеет замысловатые конфигурации – для новичка будет достаточно сложно. Поэтому, если опыт в печном деле отсутствует, то лучше выбрать доступный вариант порядовки, в котором будет просто разобраться.

При выборе модели нужно учесть не только простоту схемы, но и теплоотдачу и функциональность печи, так как бывают печи, в которые предусмотрены не все функции. Теплоотдача выбирается в зависимости от площади, которую должно обогреть отопительное строение.

Моделей печей достаточно много, так как опытные печники, работая над одной из них, вносят в ее конструкцию свою коррективы, и благодаря этому появляются новые и новые варианты отопительного прибора. И чтобы остановиться на одном из видов печей, нужно знать, какие они бывают по функциональности.

Цены на шамотный кирпич для кладки печей

шамотный кирпич

Виды кирпичных печей

Содержание статьи

• Виды кирпичных печей
• Выбор места для установки печи
• Инструменты для выполнения работ
• Обустройство фундамента для печи
• Несколько рекомендаций по проведению кладочных работ
• Отопительно-варочная печь с сушильной камерой конструкции Ю. Проскурина
  • 6.1 Перечень необходимых материалов
  • 6.2 Схема-порядовка возведения печи конструкции Ю. Проскурина
• Видео: порядовая видео-инструкция по возведению отопительно-варочной печи

Кирпичные печи для дома бывают трех основных видов — это отопительно-варочная, варочная и просто отопительная без дополнительных встроенных элементов.

• Отопительно-варочная печь может иметь не только варочную плиту, но духовой шкаф и бак для согрева воды, а также сушильную нишу. Кроме этого, такое строение способно нагреть одну или две комнаты определенной площади.

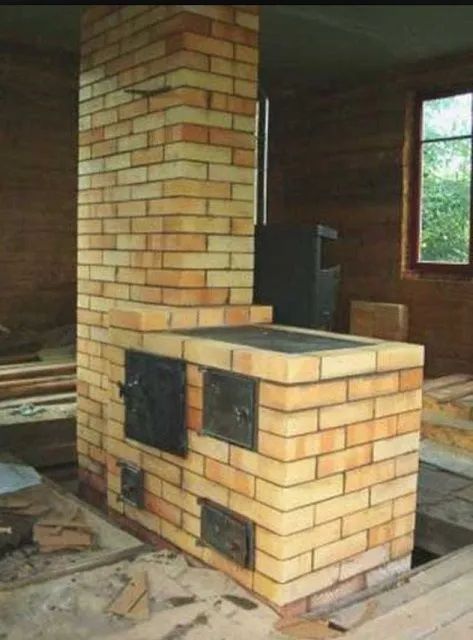

Пример отопительно-варочной печи

Такие печи часто встраивают в стену, поворачивая варочную плиту и топку в сторону кухни, а заднюю стенку – в жилую комнату. Таким образом, печь выполняет тройную функцию – работает в качестве перегородки, на ней готовят пищу, и она дает сухое тепло в спальню или гостиную.

• Отопительные печи работают только на отопление, и чаще всего имеют компактный размер. Такую печь устанавливают именно для того, чтобы поддерживать баланс влаги и тепла в доме осенью или весной, когда рано включать автономное отопление или еще не включили центральное.

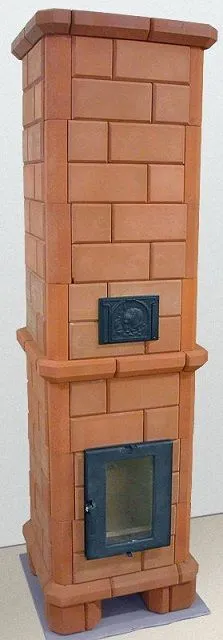

Компактная отопительная печь с каминным окном

Такую печь хорошо устанавливать, например, на даче, в том случае, если есть прибор, на котором можно приготовить пищу. Если же электроснабжение в дачном поселке часто отключается, то лучше все же выбрать для установки строение с варочной плитой.

• Варочный вариант печи может послужить и для отопления, если нужно обогреть небольшую площадь. Прибор отлично подойдет для дачного домика или для небольшого строения для постоянного проживания.

Имея такую печь и запас дров, можно не беспокоиться о том, что дом будет холодным и сырым, а семья останется без ужина или горячего чая при отключении электроэнергии или газа.

Нужно отметить, что любой из видов печи может быть компактным или массивным. Выбор размера печного сооружения зависит от площади дома или помещения, а также места, которое отведено для постройки.

Выбор места для установки печи

Выбирая место под возведение печи, нужно предусмотреть нюансы, которые важны не только для создания комфортных условий эксплуатации, но и из соображений пожаробезопасности. Особенно важно продумать место расположения печи в уже построенном доме, так как дымоходная труба не должна наткнуться при ее возведении на балки чердачного перекрытия или на стропильные ноги крыши.

Печку устанавливают у внутренней несущей стены, посередине комнаты или встраивают в стену, расположенную внутри дома.

• Не рекомендовано возводить печь около внешней стены, так как она будет быстро выхолаживаться, и эффективность от ее использования будет значительно снижаться.
• Посередине большой комнаты печь устанавливают в том случае, если необходимо разделить помещение на две зоны. Тем более – при красивой декоративной отделке она станет украшением дома и может стать для интерьера одним из элементов, который подчеркнет определенный стиль.
• Встраивая печь в перегородку между комнатами, нужно обязательно предусмотреть ее изоляцию от горючих материалов стены, используя жаростойкие листы асбеста или специального гипсокартона.
• Место, выделяемое для печи, должно быть больше ее основания на 120 ÷ 150 мм в каждую сторону, так как периметр фундамента всегда немного превышает размер печи.
• Для того чтобы проще было определиться с размерами, нужно выбирать модель, к которой прилагается схема-порядовка.

Когда выбрана модель и определено место установки, можно переходить к приобретению материалов и подготовке всех необходимых инструментов. Количество и ассортимент материалов для каждой из моделей подбирается индивидуально, а вот инструменты, используемые при кладке, всегда одинаковы.

Возможно, вам будет интересна информация о том, как осуществляется установка дымохода в деревянном доме

Инструменты для выполнения работ

Для процесса возведения печи понадобятся следующие приспособления и инструменты:

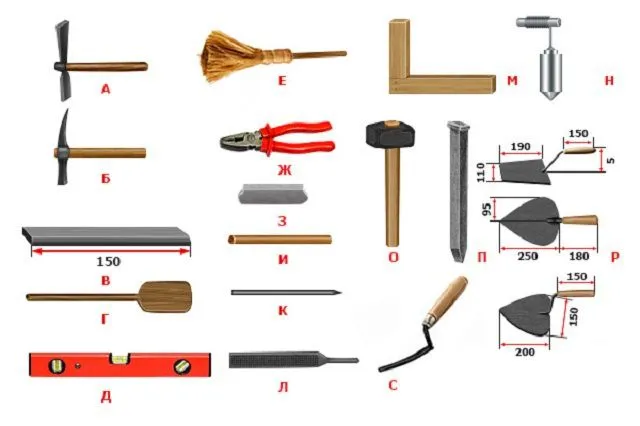

Стандартный набор инструментов мастера-печника

А) Кирка используется для обтесывания и раскалывания кирпича.

Б) Печной молоток имеет те же функции, что и кирка, но, кроме этого, им удобно удалять выступивший за пределы кладки засохший раствор.

В) Правило используется для выравнивания бетона на поверхности фундамента. Нередко его изготавливают самостоятельно из идеально ровной оструганной доски.

Г) Деревянную лопатку применяют для растирки и перемешивания глиняного раствора.

Д) Уровень — необходимый инструмент, так как он поможет выдержать ровность рядов, как в горизонтальном, так и вертикальном направлении.

Е) Метелку из мочала используют для удаления с внутренних поверхностей печи песка и затвердевшего раствора.

Ж) Плоскогубцы используются для откусывания и сгиба стальной проволоки при установке и фиксации чугунных элементов строения.

З) Чертилка свинцовая применяется для разметок при отделке печи изразцами.

И) Стукальце — отрезок трубы, используемый для подгонки изразцов.

К) Чертилка-стержень для разметок.

Л) Рашпиль применяется для притирки комков и удаления наплывов на готовой кладке.

М) Строительный угол необходим для выведения внутренних и внешних углов на 90 градусов.

Н) Отвес используется для проверки вертикальности стен.

О) Резиновый молоток применяют для пристукивания, уложенного в ряд кирпича.

П) Зубило нужно для разбора старой кладки и раскалывания кирпича.

Р) Мастерки или кельмы используются для снятия излишков раствора и накладывания его на ряды кирпича при проведении кладки.

С) Расшивка будет нужна в том случае, если печь не будет облицовываться отделочным материалом, а швы между рядами будут аккуратно оформляться.

Кроме этого понадобятся две емкости для раствора и воды, а также сито для песка, если раствор будет изготавливаться самостоятельно.

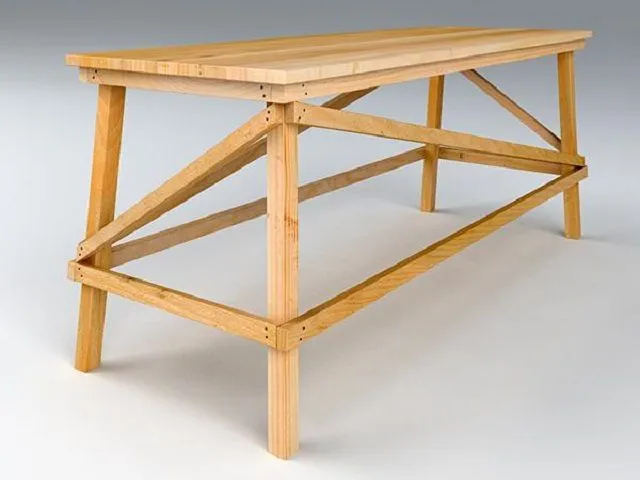

Кладка верхних рядов будет вестись легче, если есть «козлы»

Для удобства проведения работ нужно иметь подмостки, которые по-другому называют «козлы». На них удобно стоять, проводя кладку на высоте, тем более что размер рабочей площадки предусматривает место для установки емкости с раствором.

Обустройство фундамента для печи

• Фундамент под печь обычно закладывается вместе с общей основой под все строение, но они не должны быть связаны между собой, так как при деформации или усадке один из них может повредить другой.
• Если же печь будет возводиться в уже построенном на ленточном или столбчатом фундаменте доме, имеющем деревянный пол, то придется покрытие вскрывать и возводить основу под печь от грунта.
• Если же выбрана компактная модель печи, а под домом устроен плитный фундамент, то отопительное строение можно возводить прямо на нем, сделав гидроизоляционную прокладку.

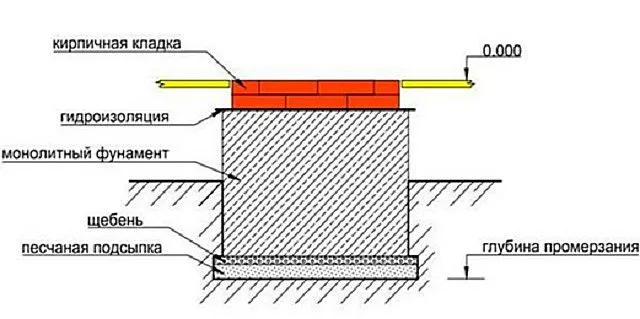

Примерная схема печного фундамента

Если же фундамент все-таки придется обустраивать «с нуля», нужно помнить, что он должен иметь ту же форму, как и основание печи, но выступать за его пределы на 120÷150 мм в каждую из сторон.

• На деревянном полу размечается контур фундамента, выпиливается по разметкам часть дощатого покрытия.
• Далее, в грунте подполья роется котлован нужного размера, глубиной в 450÷500 мм.
• Грунт на дне котлована хорошо утрамбовывается, и на него делается песчаная подсыпка, которую смачивают водой и тоже утрамбовывают до толщины в 80÷100 мм.

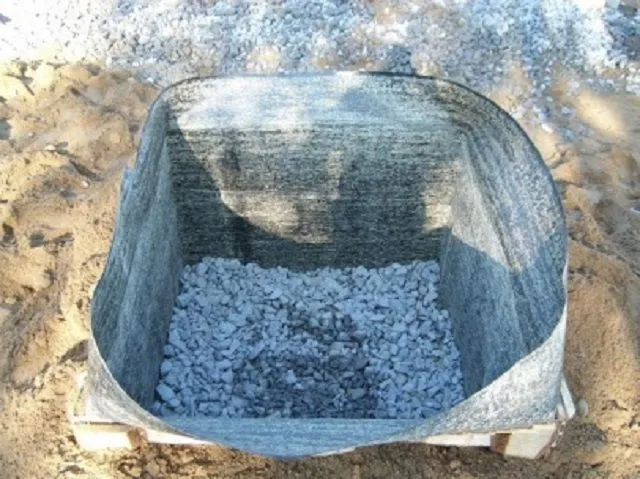

Котлован под печной фундамент с песчано-гравийной «подушкой»

• После этого, по периметру котлована можно уложить рубероид, который будет выполнять функцию гидроизоляции и опалубки, если его временно укрепить досками или кирпичами. После застывания бетонного раствора опалубку с фундамента снимают.

Вместо рубероида можно использовать опалубку из досок, закрытых изнутри полиэтиленовым полотном.

Сразу нужно отметить, что лучше, если бетонная основа под печь будет возвышаться над полом на 70 ÷ 100 мм. Таким образом можно сэкономить кирпич и упростить стыковку поверхности пола и боковых стенок фундамента.

• Сверху песка засыпается слой щебня такой же толщины и тоже хорошо уплотняется.

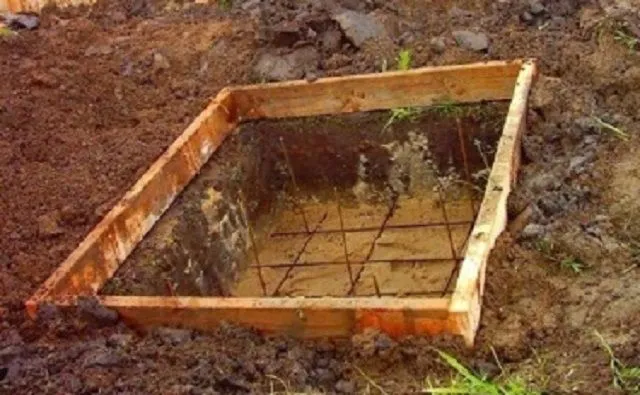

• Следующим этапом на дно котлована устанавливается арматурная решетка, изготовленная из металлической проволоки или готовой сетки. Элементы решетки между собой соединяются с помощью скрутки из проволоки.

Армирование фундамента — вариант

• В подготовленный котлован заливается первый слой раствора. Он может состоять из щебня, песка и цемента — 1:2:1 или гравия и цемента 3:1. Этот слой должен занимать примерно ⅓ заполняемого пространства.
• Проведя заливку первого слоя, сразу же замешивают и заливают второй, состоящий из песка и цемента в пропорциях 3:1.

Второй слой заливается на такую высоту, чтобы до верха осталось 50 мм, которые потребуются для верхнего выравнивающего фундамент слоя.

При необходимости для верхнего слоя бетона опалубку можно расширить, а затем сверху залитого раствора уложить арматурную сетку, имеющую ячейки в 70÷80 мм.

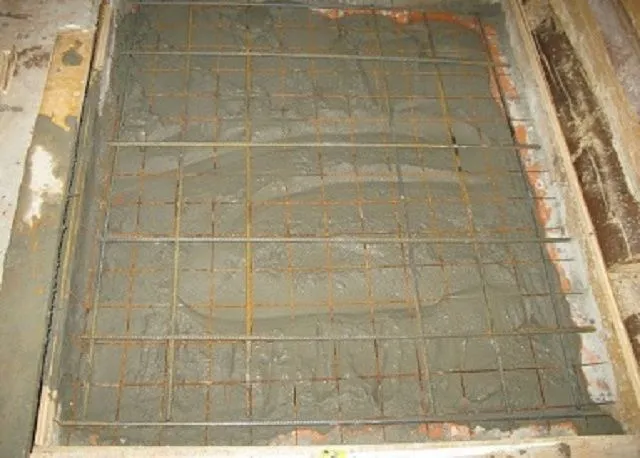

Армирование верхнего слоя фундамента

• Затем заливается последний верхний слой раствора и выравнивается с помощью правила.

Фундамент оставляется для созревания бетона на 27÷30 дней. Желательно ежедневно смачивать его водой и закрывать затем полиэтиленовой пленкой — это поможет сделать бетон более монолитным и прочным.

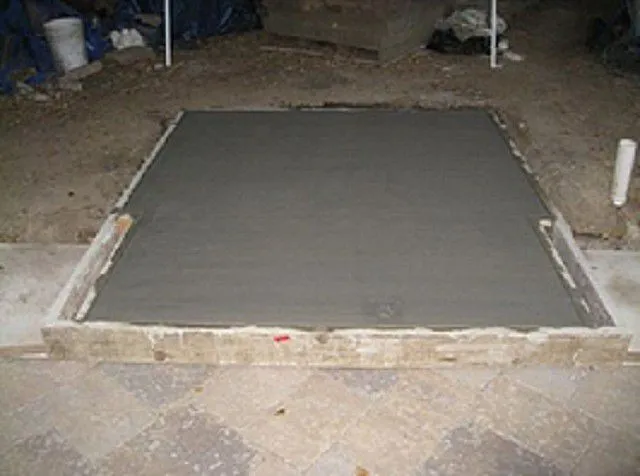

Залитый фундамент оставляют до полного созревания бетона

На готовый фундамент, после снятия опалубки, настилается два-три слоя рубероида, который защитит кирпичную кладку печи от капиллярной влаги, идущей от грунта или из подполья.

После этого можно переходить к основным работам – кладке печи.

Несколько рекомендаций по проведению кладочных работ

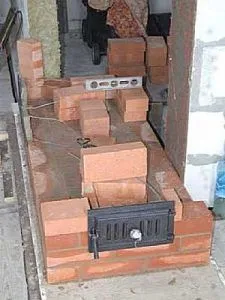

• Прежде чем начинать кладку кирпича на раствор, все строение поднимается из кирпича насухо, но каждый из рядов должен быть обязательно выложен строго в соответствии со схемой-порядовкой.

Предварительную кладку насухо опытные печники советуют проводить всем мастерам, которые первый раз берутся за возведение печи. Это мероприятие необходимо для того, чтобы понять расположение всех внутренних каналов и не совершить грубых ошибок при подгонке кирпичей в каждом из рядов.

Для проведения кладки насухо нужно запастись деревянными рейками, которые будут определять толщину шва между кирпичей. Обычно их толщина составляет 5-7 мм. Эту же рейку нужно будет использовать при основной кладке, проводимой уже с раствором. Такое «калибрование» толщины шва особенно необходимо проводить, если кладка делается «под расшивку», и должна быть безупречной.

Этот процесс проводят не торопясь, вдумчиво, так как очень важно понять, как дым будет отводиться из топки, и как он будет попадать в дымоотводную трубу.

• Подняв насухо конструкцию до начала кладки трубы, ее аккуратно разбирают. Если одновременно проводилась подгонка кирпичей по размеру, то каждый ряд можно сложить в отдельную стопку, проставив на кирпичах маркером номер ряда и место в нем.
• Выполняя основную кладку, каждый из рядов также сначала выкладывается насухо, а затем уже, после тщательной подгонки всех деталей, монтируется на раствор.
• Когда будет производиться основная кладка, на края предыдущего ряда укладываются две мерные рейки для выдерживания точной толщины шва. Затем наносится раствор слоем в 10÷12 мм. Сверху раствора укладывается кирпич, прижимается, а при необходимости пристукивается резиновым молотком до тех пор, пока кирпич не упрется в мерную рейку. Лишний выступивший раствор подбирается мастерком.

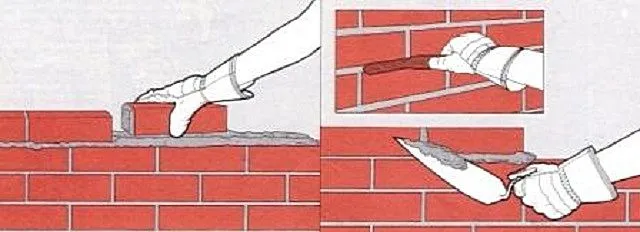

Приемы выполнения кладки и расшивки

• Рейки вытаскиваются из кладки после монтажа третьего ÷ четвертого ряда над ними, а затем используются еще раз. Поэтому нужно подготовить несколько пар этих вспомогательных элементов.
• Вытащив рейки, швы аккуратно заполняют раствором и сразу «расшивают».
• Проводя кладку на раствор, каждый из рядов проверяют с помощью строительного уровня на соблюдение горизонтальной и вертикальных плоскостей.

Соблюдение указанных нюансов поможет упростить процесс возведения любой печи, избежать «фатальных» ошибок, которые могут привести к необходимости переделывания всей работы.

Отопительно-варочная печь с сушильной камерой конструкции Ю. Проскурина

Как говорилось выше, существует большое количество разных моделей печей. В настоящей публикации будет рассмотрен один из компактных и функциональных вариантов, который может быть установлен в небольшом доме, так как не займет много места, но способен отопить помещение площадью в 16 ÷ 17 м².

Конструкция печи Ю. Проскурина — это двухоборотный отопительно-варочный вариант, оснащенный одноконфорочной плитой и сушильной камерой, предназначенной для сушки овощей и фруктов, целебных трав, грибов и т.п.

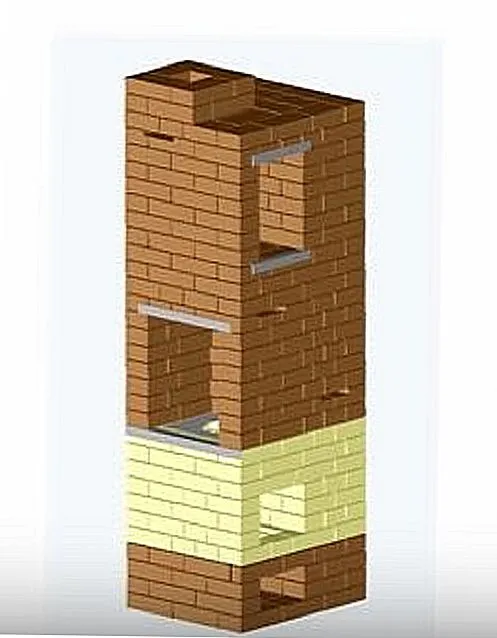

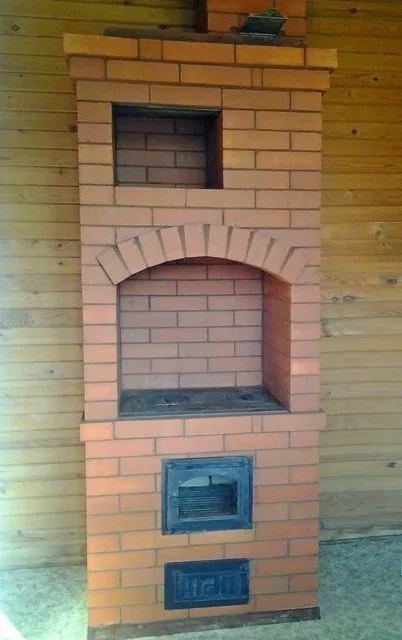

Отопительно-варочная печь Ю. Проскурина с сушильной камерой

При желании, в нишу сушильной камеры может быть установлен короб духового шкафа подходящего размера.

Печь имеет габариты (без учета высоты дымоходной трубы) 750×630×2070 мм. Ее теплоотдача составляет 1700 ккал/ч. В конструкции предусмотрено два режима работы – летний и зимний, что очень важно и для экономии топлива, и для возможности нагревать плиту и готовить пищу, не протапливая всей конструкции в летнее время.

Перечень необходимых материалов

Для того чтобы возвести такое отопительное строение, понадобятся следующие материалы:

Наименование материалов и элементов	Количество (шт.)	Размеры элементов (мм)
Красный кирпич М-200 (без учета кладки трубы)	281 ÷ 285	—
Шамотный кирпич огнеупорный марки Ш-8	82 ÷ 85	—
Дверца топочная	1
Дверцы для очистных каналов	2
Дверца для поддувала	1
Задвижка летнего хода для дымохода	1
Задвижка топки	1
Задвижка для варочной плиты	1
Колосник	1
Варочная панель одноконфорочная	1
Стальная полоса	1
1
1
Стальной уголок	1
3
4
Кровельное железо	1
Предтопочный лист металла	1

Кроме этого, для работы потребуется глина, песок, цемент, щебень, гравий, мергель и короб духового шкафа, если решено, вместо сушильной ниши установить духовку.

Схема-порядовка возведения печи конструкции Ю. Проскурина

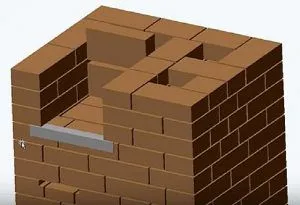

Иллюстрация	Краткое описание ввыполняемой операции

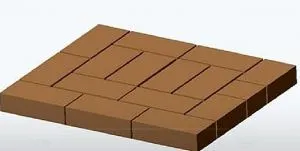

	Первый ряд выкладывается сплошной плоскостью с соблюдением расположения кирпичей. Очень важно положить этот ряд идеально ровно по всем параметрам, так как от него будет зависеть качество кладки всей конструкции.

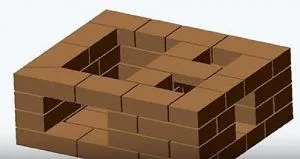

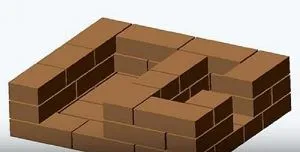

	Во втором ряду формируется поддувальная (зольная) камера и основание двух вертикальных каналов. На этом же ряду устанавливается дверцы поддувальной и прочистной камер.
	На металлических дверцах предусмотрены специальные ушки, в которые продеваются и закручиваются отрезки стальной проволоки – они затем будут вмурованы в швы между кирпичей. Временно, до полного их закрепления, дверцы подпираются кирпичами с одной или двух сторон.
	На третьем ряду продолжается формирование поддувальной камеры и нижней части камеры вертикальных каналов. Одновременно происходит закрепление с двух сторон установленных дверец.
	На четвертом ряду кирпичом полностью перекрываются дверцы поддувальной и прочистной камер. Общая камера вертикальных каналов разделяется надвое, поэтому вместо одного большого отверстия, образуются два, имеющие размер в длину ⅔ кирпича, а ширину в полкирпича.

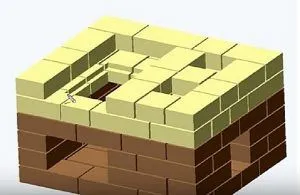

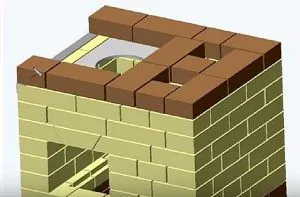

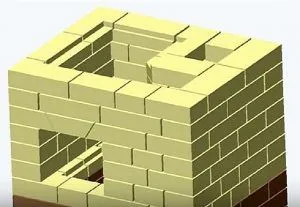

	Пятый ряд полностью выкладывается шамотным кирпичом. Над зольной камерой формируется отверстие с посадочным местом для колосниковой решетки. Для этого вырезается часть кирпича, с той стороны, которой он должен быть повернут к отверстию над поддувальной камерой.

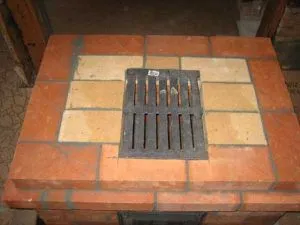

	На этом же ряду монтируется и колосник. Его сажают на глиняный раствор или укладывают свободно, без раствора. Между ним и кирпичом должно оставаться расстояние в 4-5 мм.

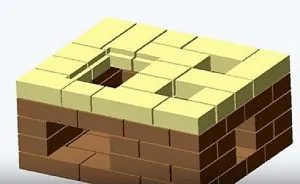

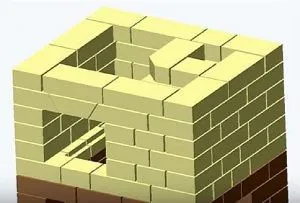

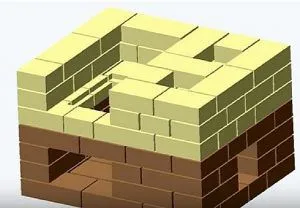

	На шестом ряду продолжается формирование топочной камеры и вертикальных каналов.

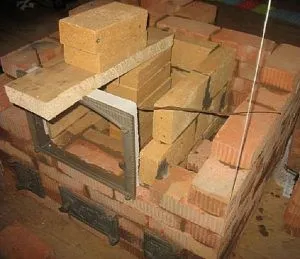

	Кроме того, на этом же ряду устанавливается топочная дверца, раму которой перед монтажом нужно обязательно обмотать или обложить асбестом, который при нагревании металла даст возможность ему расширяться без напряжения и ущерба.

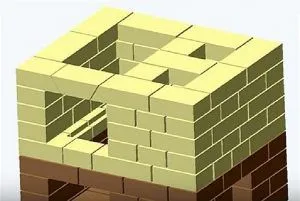

	Седьмой и восьмой ряды выкладываются согласно порядовке, на них продолжается формирование топки и вертикальных каналов.

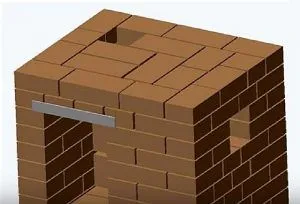

	На девятом ряду топочная дверца перекрывается кирпичом. Причем, чтобы снять нагрузку от перекрытия с дверцы, боковой и третий от края кирпичи стачиваются с одной стороны а между ними устанавливается кирпич, стесанный с двух сторон.

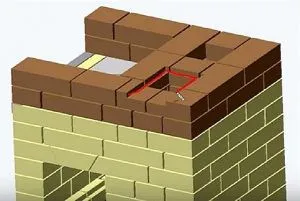

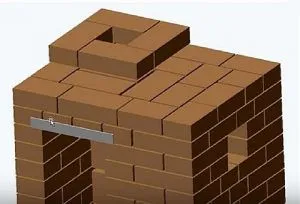

	На десятом ряду происходит объединение топливной камеры и первого вертикального канала — это делается для того, чтобы горячий дым из топки направлялся именно в это создаваемое отверстие. Для плавности хода дыма, выступающий угол цельного кирпича, ограждающего второй вертикальный канал, срезается.

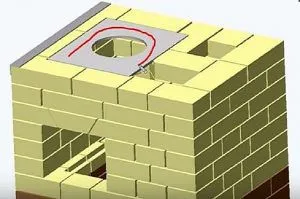

	На одиннадцатом ряду кладка идет по схеме, за исключением того, что на краях кирпичей, обрамляющих топочную камеру, делаются вырезы, которые сформируют углубление для монтажа одноконфорочной варочной панели.
	Затем, на этом же ряду на срезы, сделанные на кирпичах, укладываются асбестовые полосы, а на них монтируется панель плиты. Со стороны формирования варочной ниши устанавливается стальной уголок.

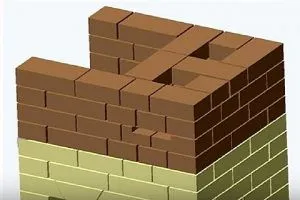

	12 ряд выкладывается из красного кирпича, и в дальнейшем вся кладка идет именно из него. Оформляются снова два вертикальных канала, и идет формирование ниши вокруг варочной плиты.
	13 ряд кладется по схеме, но в передней части первого вертикального канала формируется место для установки задвижки летнего-зимнего хода. После этого на глиняно-песчаный раствор монтируется задвижка.
	С 14 по 17 ряд кладка выполняется по одному принципу – формируются варочная ниша и каналы.

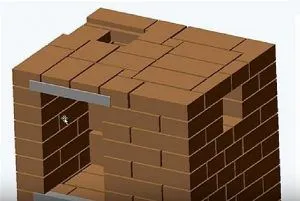

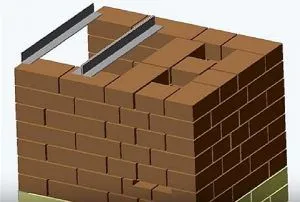

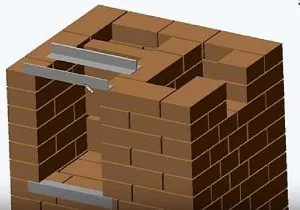

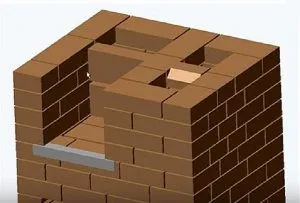

	На 18-ом же ряду стальными уголками идет перекрытие варочной ниши. Один из них монтируется на край ниши, второй — на расстоянии кирпича от первого, а третий прижимают ко второму тыльной стороной. Это делается для того, чтобы удобно было проводить кладку следующего ряда.

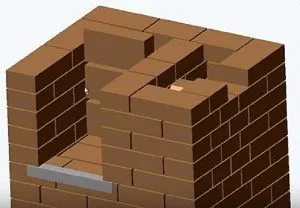

	На 19 ряду полностью перекрывается варочная ниша, за исключением формирования отверстия паровытяжного канала и места для установки задвижки. Для этого на кирпичах делаются вырезы, в которые монтируется задвижка.

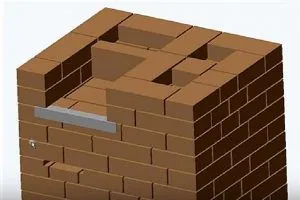

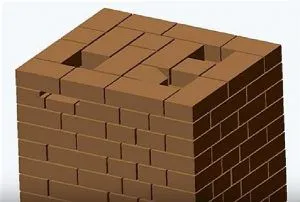

	20 ряд выкладывается по схеме. На нем продолжается формирование двух вертикальных каналов и паровытяжного отверстия. Причем, если внимательно присмотреться, то можно увидеть, что один из кирпичей формирующих первый вертикальный канал стесывается.
	На 21 ряду идет объединение первого вертикального канала и паровытяжного с помощью оставляемого полого пространства. В этом ряду почти все кирпичи кладутся лишь по стенкам периметра конструкции. Ограждается только второй вертикальный канал.
	В этом же ряду образовавшаяся полость перекрывается металлическими полосами, которые укладываются по показанной на рисунке схеме.

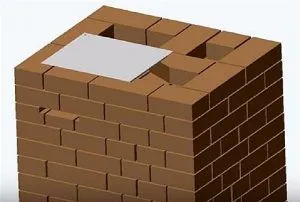

	Далее, на стальные полосы настилается лист кровельного железа, с помощью которого организуется отверстие дымохода, расположенное в противоположной стороне от паровытяжного отверстия.
	На 22-ом ряду кладка производится поверх кровельного листа. Оставляются отверстие для дымохода и два отверстия вертикальных каналов. В месте, где будет формироваться сушильная ниша, укладывается отрезок уголка, который защитит кирпич на краю камеры от повреждений и сделает край ниши более аккуратным.
	23 ряд — формируется сушильная камера, причем ее задняя стенка выполняется из кирпича, устанавливаемого на бок. Он отгородит камеру от отверстия дымоходного канала.
	На 24 ряду формируется стенки сушильной камеры, дымоходного и двух вертикальных каналов.
	25 ряд — работа продолжается согласно схеме. Второй кирпич задней стенки камеры устанавливается так же, как и первый.

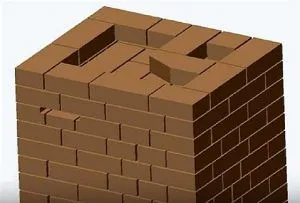

	На 26-ом ряду идет подготовка к объединению двух вертикальных каналов, поэтому внутренние кирпичи в обоих отверстиях стачивают под небольшим углом.
	27 ряд — кладкой объединяются первый и второй канал. Для них устанавливается общая прочистная дверца. Остальная работа идет по схеме.

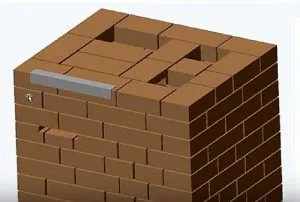

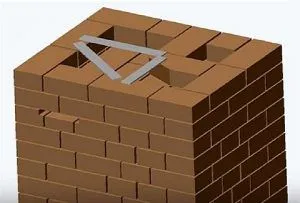

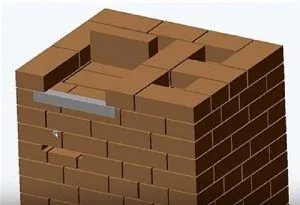

	На 28-ом ряду идет перекрытие сушильной камеры тремя отрезками уголков по тому же принципу, как было сделано перекрытие варочной ниши. Вертикальные каналы объединены в один широкий, а прочистная дверца закрепляется боковыми кирпичами.
	На 29 -ряду полностью перекрывается сушильная камера и вертикальные каналы. Оставляется отверстие дымоходного канала, которое обкладывается кирпичами с вырезанными посадочными пазами для дымоходной задвижки. После укладки ряда, на глиняно-песчаный раствор устанавливается рама с задвижкой.

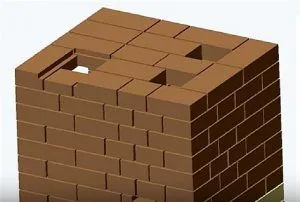

	На 30-ом ряду полностью перекрывается вся поверхность печи. Оставляется только дымоходное отверстие, которое должно иметь размер в полкирпича.
	31-32 ряд — начинается формирование печной трубы.

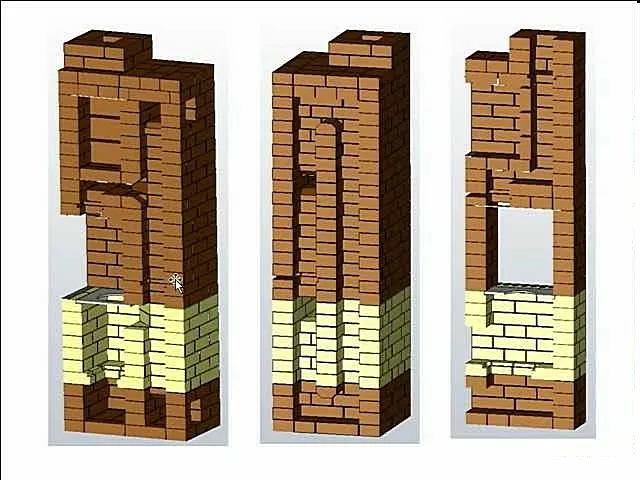

На данном рисунке представлена печь в разрезе. Схема хорошо показывает все внутренние каналы, по которым будет циркулировать нагретый воздух.

Разрезы хорошо показывают конфигурацию внутренних каналов печи

Если начинающий печник внимательно изучит схему этой несложной модели, то сможет без труда возвести ее в своем доме. Главное – выполнить все полезные рекомендации и аккуратно, не торопясь, выполнить кладочные работы. Как рассчитать отопление в доме изучайте на нашем сайте.

Возможно, вас заинтересует информация о том, как возводится помпейская печь своими руками чертежи

Если есть уверенность в собственных силах, то можно выбрать и более сложный вариант. Например, такой, как представлен на видео:

Видео: порядовая видео-инструкция по возведению отопительно-варочной печи
