Понимание понятия масса в электрике автомобиля в простых терминах.
Лада 2106 new life Бортжурнал Провод массы с АКБ-кузов
Масса между двигателем и кузовом
Линия «31», которая народно называется «массой», «минусом» или «отрицательной цепью», имеет важное значение для функционирования автомобиля. В большинстве случаев автомобили используют однопроводную систему бортовой сети, где металлические части кузова выполняют роль «минуса» в этой цепи. Элемент «массы» играет важную роль в электрической системе автомобиля.
И не только для электрооборудования, но и для многих других систем, в том числе и для двигателя или АКПП
Практически все автомобили имеют однопроводную систему бортовой сети и роль «минуса» в этой цепи выполняют металлические части кузова. Это во много раз уменьшает количество проводов и уменьшает себестоимость автомобиля.
Получается, что все участники этой цепи имеют свое подключение к кузову — панель приборов, фары, ЭБУ, двигатель и т.д.
Не смотря на визуальную целостность этих подключений, со временем в следствие окисления и коррозии, контакт медленно и незаметно ухудшается, что приводит к просадкам напряжения во время включения мощных потребителей или нарушению работы системы.
Я бы разделил подключения массы на основные и локальные. Допустим, подключения масс головного света является локальным и при нарушении этого подключения пострадает только головной свет. А вот при нарушении контакта массы от АКБ к кузову пострадает вся бортовая сеть, и из-за чего могут возникнуть проблемы в работе двигателя и прочих важных узлов и агрегатов.

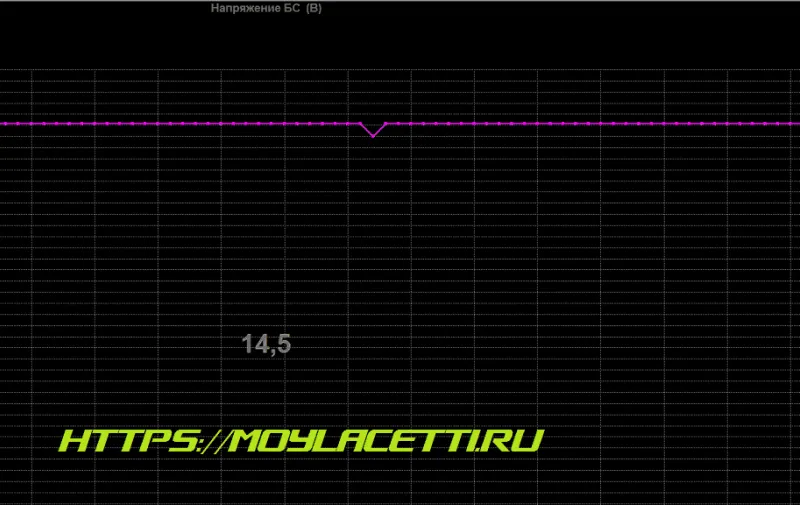

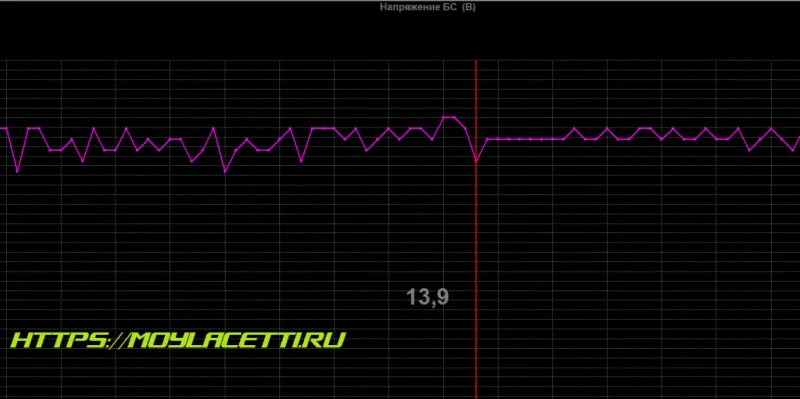

Вот так на графиках диагностики выглядит напряжение бортовой сети с проблемными массами
А вот график после профилактики массы АКБ — двигатель — кузов
Поэтому надежная масса двигатель — кузов очень важна для исправной и беспроблемной работы всего автомобиля.
В общем, цепь массы необходимо поддерживать в идеальном состоянии. Это как аксиома.
Дальше рассмотрим где находится масса двигатель — кузов и как её проверить.
Как проверить массу на автомобиле
На самом деле только небольшая группа автомобилистов уделяет этому вопросу достаточно внимания. Остальные же начинают об этом задумываться, когда при включении вентилятора охлаждения или фар головного света начинают проседать обороты двигателя или при включении обогрева заднего стекла двигатель начинает труситься, передавая вибрацию по всему кузову.
Но даже на этом этапе многие ограничиваются банальным осмотром и подтягиванием гаек подключения масс на двигателе и кузове. Всё прикручено — значит всё в порядке.
Затем начинаются дергания автомобиля без всяких видимых причин, зависания оборотов холостого хода, пропуски воспламенения, глюки охранной системы и так дальше по накатанной, вплоть до отказа стартера в самый неподходящий момент. Но даже здесь многие не пойдут проверять массы, а побегут в магазин за новым стартером. Ведь провод на стартер целый и напряжение имеется, а он, редиска, не крутит.
Замена стартера, естественно, не помогает. В итоге следом в утилизацию идёт вполне ещё живой аккумулятор и ситуация, вроде, улучшилась, но через пару дней снова отказ стартера и начинаешь уже верить в домовых и в потусторонние силы, которым больше делать нечего, как наводить порчу на чужой автомобиль.
Но, благо разум побеждает и вспоминается совет хорошего человека — проверить массы.
Опять же, что тут сложного. Необходимо проверить сопротивление от двигателя до кузова.
Плохая масса неиссякаемый источник глюков
Внимание! Данная методика применима только на семейство 2110 и 2113-2115 ‘нового’ образца, в которых управление вентилятором идет по массовому проводу. В семействе 2108-2115 ‘старого’ типа управление вентилятором может осуществляться коммутацией +12V
Больной: А/м ВАЗ 21114, 2005 г. выпуска, пробег 7500 км., 8V, 1,6L.
Жалоба: На прогретом двигателе положение ДПДЗ 1-2%% на ХХ. Ощутимый (100-200 оборотов) дрейф оборотов ХХ при включении электро вентилятора радиатора. От экземпляра датчика не зависящий (Отечественный или GM). При проверке выявлено изменение напряжение на выходе ДПДЗ от 0,41 до 0,57В при включении электро вентилятора радиатора. Далее в тексте в вилке измеренных напряжений, значение слева от дефиса при выключенном, а справа при включенном электровентиляторе радиатора. Измерения проводились при помощи цифрового тестера производства фирмы Mastech
Диагноз: недостаточно надежный контакт массы ЭСУД с массой автомобиля, известный как «плохая масса».

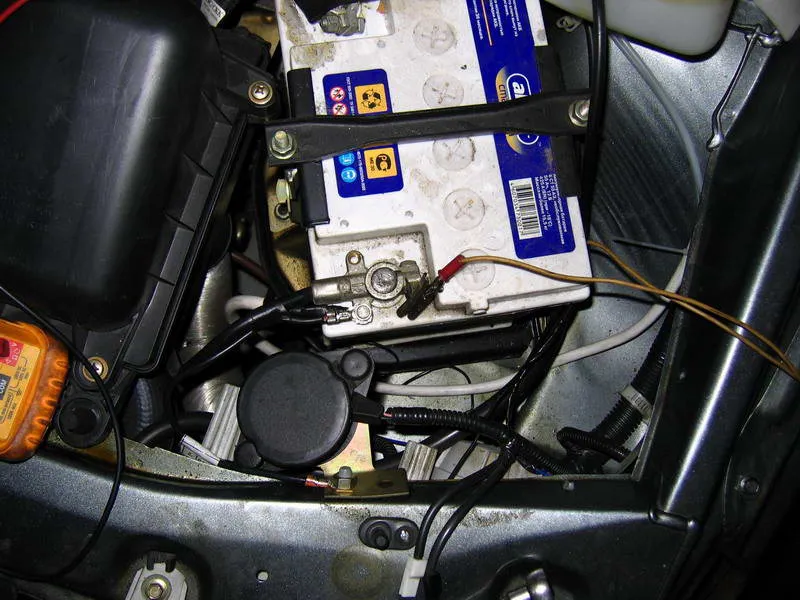

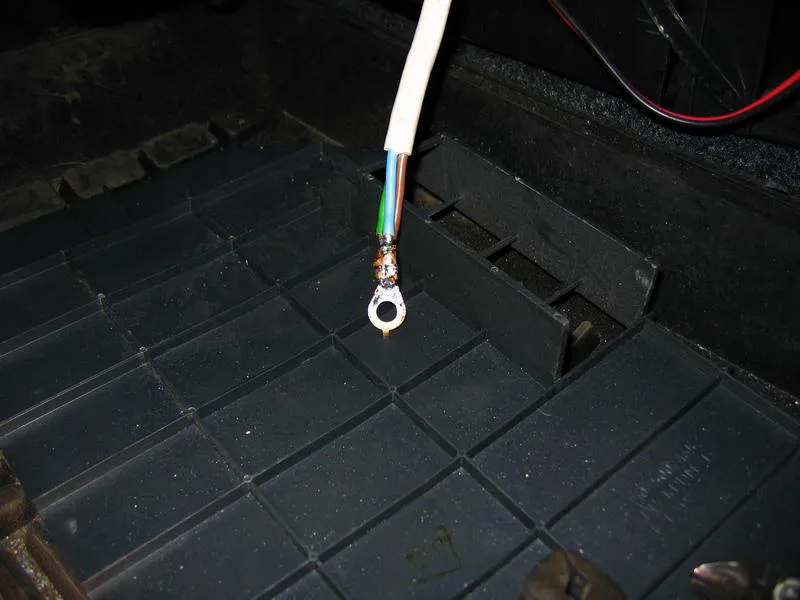

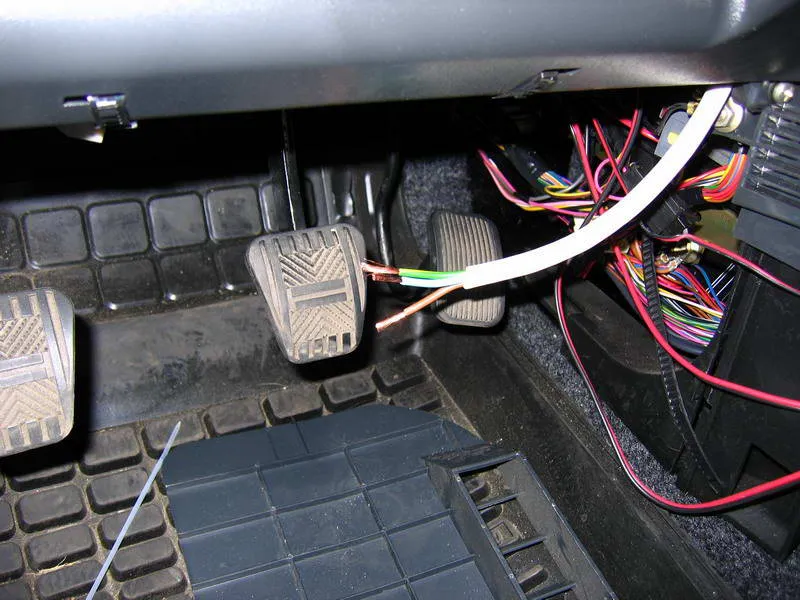

Лечение: Дополнительным толстым проводом в двойной изоляции, сечением 3х2,5 кв.мм. проложена дополнительная масса от минусовой клеммы АКБ до металлического каркаса центральной консоли панели приборов. Клеммы на обоих концах дополнительного провода обжаты и пропаяны. На каркасе провод закреплен на шпильку крепления проводов массы ЭСУД, вместе с его штатными проводами массы. Так же пропаяны клеммы на штатном проводе масса, установленном между минусом АКБ и кузовом автомобиля.
Провод прикручен на предназначенное место. Результат: Напряжение на выходе ДПДЗ стало меняться в пределах 0,39-0,46В. Далее провод массы, идущий на реле включения электровентилятора радиатора, откушен от жгута ЭСУД и подсоединен к металлическому каркасу отдельным проводом. Наращивание провода выполнено методом обжатия в переходной луженой медной трубке. Результат: 0,37-0,39В. Сопутствующие измерения: Напряжение на зеленом, массовом проводе ДПДЗ до перекоммутации 0,056-0,215В. После перекоммутации 0,03-0,03В! Т.е. практически не меняется! Кроме того, налицо тенденция снижения напряжения на выходе ДПДЗ при закрытой дроссельной заслонке по мере улучшения контакта контроллера ЭСУД с массой автомобиля. Вывод: Все заверения ОАО АВТОВАЗ об улучшении качества электрических соединений в выпускаемых а/м гроша ломанного не стоят. Добиться штатной работы двигателя под управлением ЭСУД И 7.9.7 и Январь 7.2 можно в большинстве случаев только произведя дополнительные и не акцептуемые изготовителем как гарантийные, работы по изменению электрической схемы автомобиля. PS. Такое толстое сечение провода взято, поскольку провода с другим сечением под руками не оказалось, и разделывать его на отдельные провода было просто лень. На самом деле хватило бы возможно и 2,5 квадратов.
Источник
Пропала «масса» на автомобиле: что это значит, и как это устранить?
«Пропала «масса!» – именно это заклинание мы чаще всего слышим при обращении к автоэлектрикам с какими-либо неисправностями в электрооборудовании машины. Что полезно знать о «массе» в автомобиле, и как своими руками поправить дело при ее исчезновении?
Два провода или один?
Д ля подключения полезной нагрузки к источнику электропитания требуются два провода – об этом знает даже школьник (хотя Никола Тесла считал иначе…). Самый очевидный пример, вполне возможно, находящийся сейчас прямо рядом с вами – настольная лампа, включенная в розетку. Примерно так же включались и немногочисленные потребители электроэнергии на первых автомобилях конца XIX – начала XX веков. Схема простая, надежная и вполне жизнеспособная.
Однако как только выпуск автомобилей стал хоть сколько-либо массовым, коммерческая мысль промышленников тут же пошла в направлении экономии и оптимизации, и количество проводов в машине разом сократилось вдвое – в качестве одного из проводов стала использоваться металлическая масса кузова – в просторечии та самая «масса».

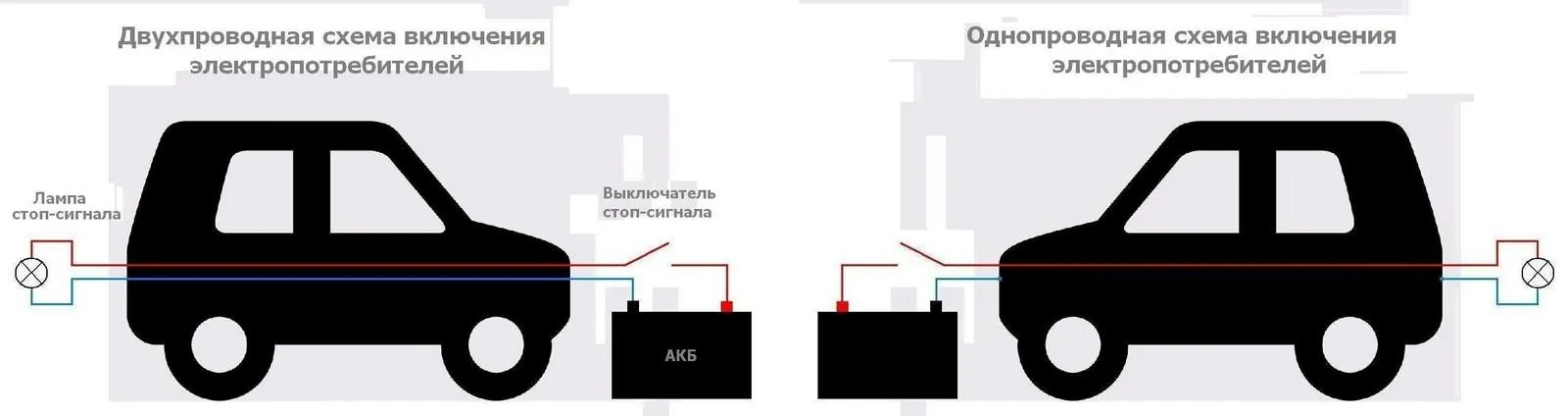

На донельзя упрощенной, но вполне наглядной вышеприведенной картинке справа изображена современная схема электрооборудования автомобилей – когда «массой» является минусовой провод бортовой сети. Однако так было не всегда… Приблизительно до 50-х годов ХХ века автопроизводители использовали в качестве «массы» как минус, так и плюс.
Стандарты в автопроме тогда еще не устоялись, а с электротехнической точки зрения не было совершенно никакой разницы, пускать по кузову плюс или минус. Однако к середине века наблюдения выявили более заметное коррозионное разрушение кузовов тех автомобилей, в которых «массой» был именно плюс! Выяснилось, что в этом случае интенсивнее развивается электрохимическая коррозия, обусловленная направлением движения электронов в электрической цепи — от плюса к минусу. В итоге от плюсовой «массы» повсеместно отказались в пользу минусовой – тем более что это не требовало ни малейших дополнительных вложений в производство.
Среди моделей отечественного автопрома плюс на «массе» встречался у Победы, у Москвичей 401-402 и более ранних, у первого выпуска «21-й» Волги (с 1960 года систему электрооборудования ГАЗ-21 поменяли на традиционную для наших дней). Автомобиль в СССР был товаром сверхдлительного использования, передаваясь из поколения в поколение десятилетиями, и после того как стало известно о вредоносном влиянии плюсовой «массы», изрядное количество владельцев старых Москвичей, Побед и Волг взялось самостоятельно переделывать полярность в электросистеме своих авто. Тем более что в литературе для автомобилистов того времени было немало советов и рекомендаций по такому апгрейду.
В принципе, рукастый автолюбитель справлялся с работой по переделке за один день. Помимо банальной смены клемм на аккумуляторе требовалось поменять полярность у амперметра указателя зарядки на приборной панели и немножко поковыряться с паяльником в радиоприемниках моделей А-8, А-9 и А-12, с плюсом на корпусе. Самым сложным была переполюсовка генератора, а вот моторчики печки и дворников и стартер, в которых не было постоянных магнитов, работали при изменении полярности точно так же и в доработках не нуждались.
На фото: ГАЗ-М21 Волга (I) ‘1956–1958
Сегодня же, как ни странно, наблюдается обратная эволюция! Владельцы редких и восстановленных ГАЗ-21 первой серии и Побед в борьбе за полную аутентичность возвращают автомобилям изначальную конфигурацию электрооборудования, измененную когда-то прежними хозяевами. Усиливающаяся коррозия их уже не беспокоит, поскольку такие машины обычно не используются «на повседневку», 99% времени стоят с отключенной батареей и выезжают лишь несколько раз в год на автофестивали и ретропробеги.
«Аналог» и «цифра» – «масса» нужна всем!
Сегодня во многих авто применяется управление электрикой и электроникой по цифровой шине данных. Это дает огромную гибкость в управлении многочисленной электроникой, а также экономию меди – последнее, к слову, вторично.

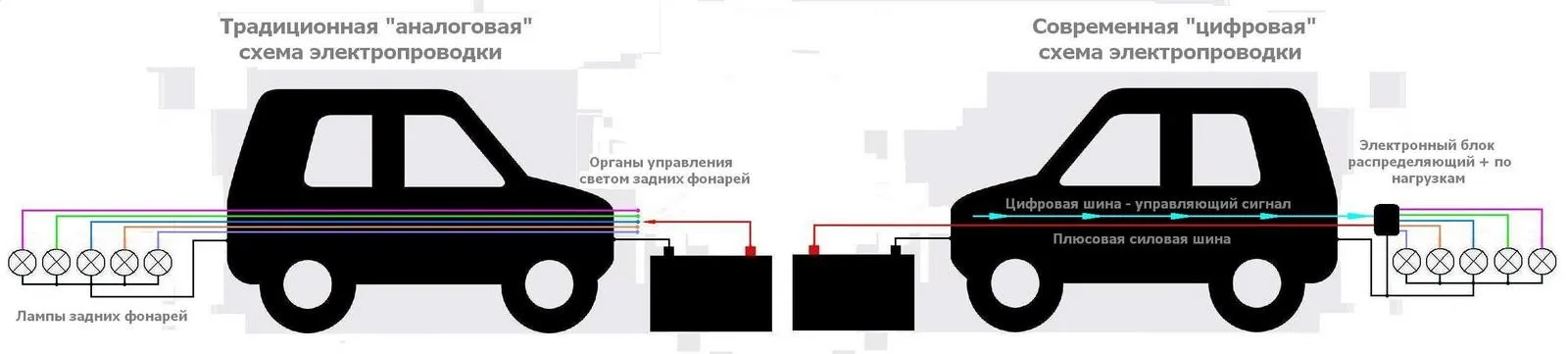

На простейшем примере это выглядит так. В традиционной электросхеме к многочисленным лампочкам задних фонарей идет через весь кузов как минимум 5 плюсовых проводов — стоп-сигнал, два поворотника, габариты и задний ход (минусовым, разумеется, является кузовная «масса»). В цифровой же конфигурации плюсовой провод – всего один, и еще один тонкий – цифровая шина. По ней блок управления, расположенный непосредственно возле задних фонарей, получает команды и раздает «плюс» тем лампам, которым он в данный момент требуется.
Однако, несмотря на такое изменение концепции электрооборудования, роль «массы», разумеется, не исчезает – наоборот, она даже заметно возрастает! Ибо цифровые блоки управления гораздо чувствительнее к ухудшению контакта с «массой», нежели грубые и «неумные» лампочки и моторчики исполнительных устройств, которые раньше получали питание по простым «аналоговым» плюсовым проводам.
В поисках «массы»
«Пропала масса!» — едва ли не самая любимая мантра автомобильных электриков, поминаемая ими и по делу, и всуе… Слыша это многократно, многие автовладельцы, помнящие как минимум электротехнику по школьной физике, задумываются – кстати, а почему почти всегда теряется именно минусовая «масса», а не плюс? Ведь, казалось бы, они равнозначно необходимы для подвода тока к потребителю…
Ответ тут прост. В силу того, что общий массовый провод, коим является кузов, открыт атмосферной влаге и склонен к коррозии, элементы и модули электрики электроники автомобиля часто лишаются именно минуса или получают его через повышенное сопротивление ржавого и окислившегося контакта. Контакт в плюсовых проводах тоже порой теряется, но, поскольку в них почти не используется склонная к ржавлению сталь, происходит потеря контакта в разы реже, чем в случае с минусом…
В принципе, процедура поиска и восстановления плохого контакта в точках подключения к «массе» несложна и доступна большинству автовладельцев, практикующих самостоятельное обслуживание личного авто. Большинство контактных точек под капотом нетрудно обнаружить вдумчивым разглядыванием. В салоне и багажнике несколько сложнее – немало точек «массы» прячутся под торпедо и обшивками. Но и они конечном счете обнаружимы.

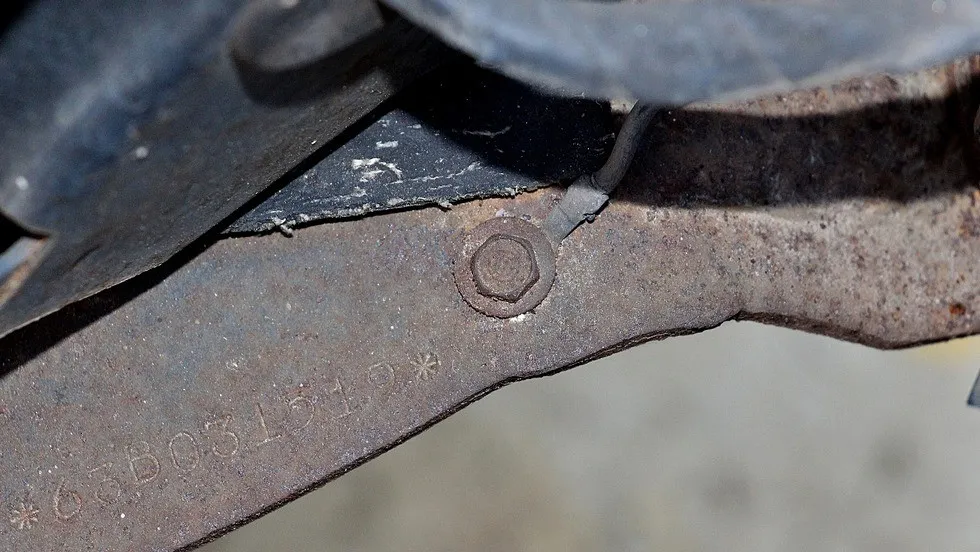

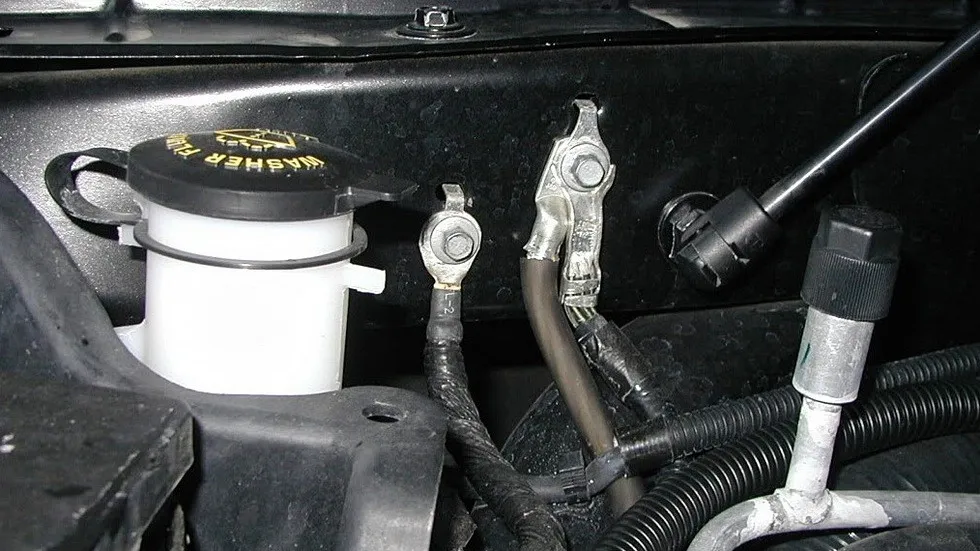

Обычно точки подключения электропроводки к «массе» представляют собой резьбовые шпильки, приваренные к кузову, или резьбовые закладные гайки. Так или иначе, ржавая и окисленная точка «массы» должна быть развинчена гаечным ключом, наконечники проводов, площадка вокруг шпильки, шайбы и гайка зачищены наждачкой, для предупреждения попадания влаги смазаны специальной аэрозольной смазкой для электроконтактов (или, в крайнем случае, консистентными смазками типа Литол-24 или графитки) и собраны в обратном порядке.

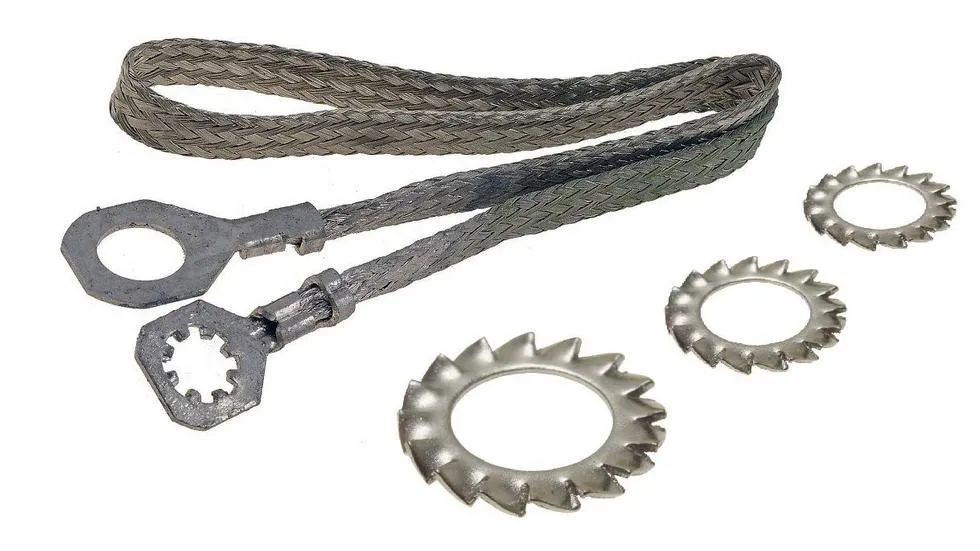

Особенно стоит отметить важность так называемых «корончатых» шайб, которые по науке именуются «шайбы стопорные с наружными зубьями» (они же иногда бывают интегрированы в кабельные наконечники). Эта мелкая и, на первый взгляд, не заслуживающая внимания ерундовина крайне важна для обеспечения качественного контакта в точках «массы»!
Дело в том, что кузов на заводе красится в полностью собранном виде – после окраски на нем уже ничего не сверлят и не варят. Соответственно, все резьбовые шпильки, являющиеся точками контакта с «массой», а также места вокруг них оказываются покрытыми краской, которая не проводит электрический ток. Поэтому под кабельный наконечник, надеваемый на шпильку, подкладывается специальная зубчатая шайба – она точечно нарушает изоляцию краски и обеспечивает суммарную большую площадь контакта без риска разрастания ржавого пятна вокруг шпильки со временем. Отсутствие таких шайб – недопустимо, замена их на обычные плоские или гроверные – тоже. Плюс нужно знать, что они, по-хорошему, одноразовые. Однако часто после кузовного ремонта сборщики эти шайбы забывают или игнорируют.
Бывают и курьезные случаи – к примеру, на продукции АвтоВАЗа лет несколько назад владельцы отмечали массовую (вот уж каламбур) проблему плохого контакта в точках массы из-за применения на заводском конвейере странных корончатых шайб, покрытых плохо проводящим ток черным анодированием.

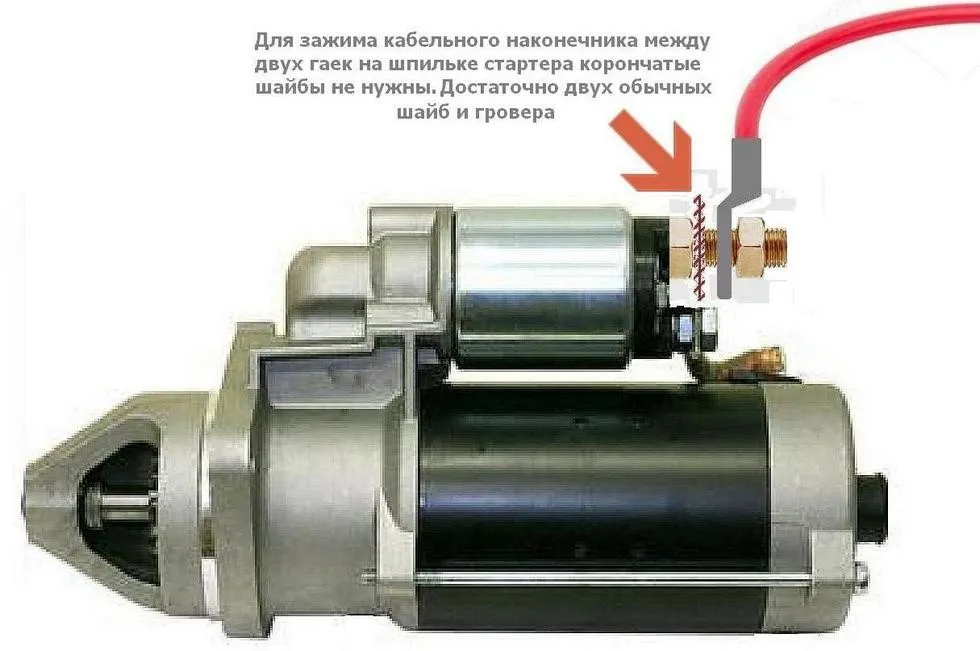

К слову, применять эти шайбы бездумно и лепить их повсюду не стоит! К примеру, плюсовой контакт стартера в них совершенно не нуждается – там гораздо полезнее будут две обычные плоские шайбы и гровер.
Забавно, но порой в поисках «массы» доходят до изрядных крайностей. Отдельная история – так называемая «разминусовка». Сия процедура представляет собой ручное изготовление целого вороха толстенных проводов с клеммами под болт на концах и соединение ими с «массой» и непосредственно с минусовой клеммой аккумулятора под капотом всего того, что уже и так с ними соединено – двигателя, стартера, КПП и прочего.
На самом деле процедура это совершенно безобидная, невредная и даже порой полезная. Изначально она использовалась как метод ремонта и профилактики электрики в немолодых авто, где сложно диагностировать проблемы с «массой». Поэтому вместо замены всей проводки целиком просто пробрасывали качественную дублирующую «массу» везде, где только можно. В результате удавалось устранять трудные «плавающие» проблемы и глюки электрооборудования малой кровью.
Однако впоследствии «разминусовка» превратилась из метода упрощенного ремонта в странноватое «полутюнинговое» мероприятие… Немыслимой толщины провода упаковываются в красивую декоративную изоляцию «а-ля змеиная кожа» и используются фактически для украшения подкапотного пространства. Хотя и с изначальным посылом улучшения стабильности работы двигателя и прочей электроники.
Источник
Чтобы машина не сгорела: как отключить массу, не мешая работать штатному электрооборудованию
Внезапное возгорание автомобиля – история, к счастью, не слишком частая, но при этом достаточно распространенная, чтобы вызывать у многих водителей серьезные фобии. Особенно у тех, кто хоть раз в жизни видел полыхающую машину или её черный «скелет» на обочине. Многие считают, что спастись от подобного поможет только выключатель массы. Они правы, но неудобства от выключателя часто превосходят его пользу. Впрочем, как минимум один правильный вариант установки выключателя есть.
П ричиной возгорания автомобиля в движении служит утечка топлива, воспламенение предметов, попавших на раскаленную систему выпуска, или замыкание электропроводки. В пожаре, охватившем стоящий без вмешательств извне автомобиль, в 99% случаев виновато электричество. Других причин просто нет: выпуск – холодный, а топливо, сочащееся или даже капающее, практически никогда не воспламеняется само по себе. Беспокойство по поводу такого возгорания снимается при помощи выключателя массы, обесточивающего бортсеть целиком и полностью. Спасет простой механический ручной «рубильник» за две-три сотни рублей, популярное в тусовке джиперов недешевое «мерседесовское реле» Грюнер-750 или любой иной вариант.

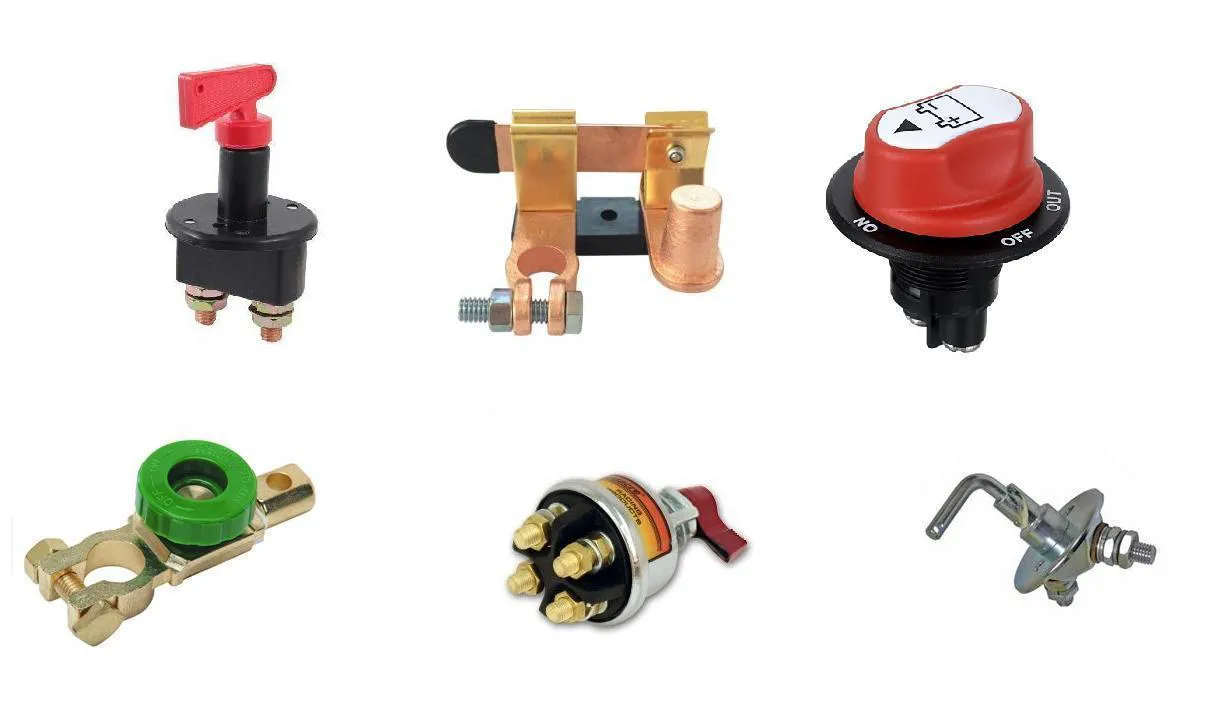

Вот только минусов у выключателя массы не меньше, чем плюсов (извините за каламбур).
На относительно современной машине штатная электроника не любит отключения питания, теряя настройки, адаптации и память. Вдобавок многим блокам требуются порой десятки минут на корректное «засыпание», а приплясывать возле открытого капота, выжидая, пока все электронные процессы корректно завершатся, чтобы затем вырубить массу — безумие. Тем более, что визуально это завершение и не определить.
Полно и иных неудобств. С отключенным аккумулятором не поставишь машину на сигнализацию, не откроешь потом с брелока двери, без питания становятся бесполезны системы комфорта типа открывания багажника ногой, доводчиков стекол и многого другого. Однако есть способ, который поможет и защититься от пожара, и не обесточить электронику.
Звучит подобное странно и взаимоисключающе… Но один из наших читателей, Александр Цаплин, поделился с сообществом «Колес» собственной оригинальной и очень простой разработкой. Подходит этот способ владельцам неновых машин, которые разбираются в элементарной электрике и знают, с какого конца браться за паяльник.

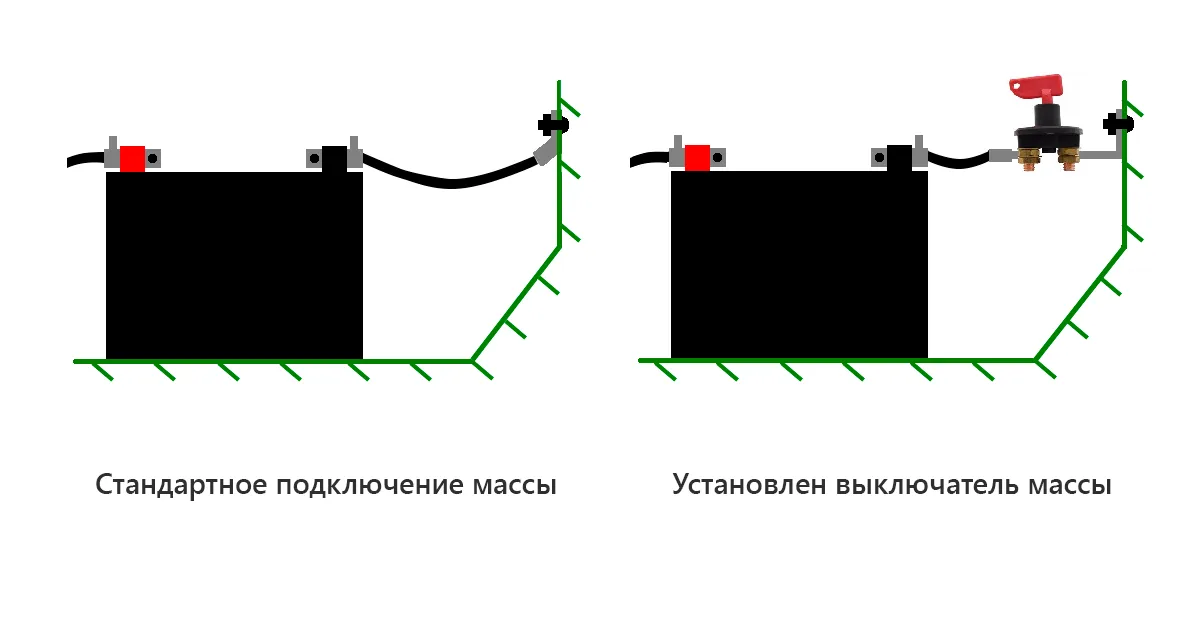

Итак, первое, что мы делаем — устанавливаем-таки выключатель массы. Самым обычным образом, как это делают всегда – отключая от кузова провод, идущий с минусовой клеммы аккумулятора, и подключая его обратно уже через мощный «рубильник». Выключатель массы используем любого типа, какой нравится – ручной размыкатель с рукояткой или ключом, электрически управляемый контактор от грузовика, специализированное реле или что-то другое.

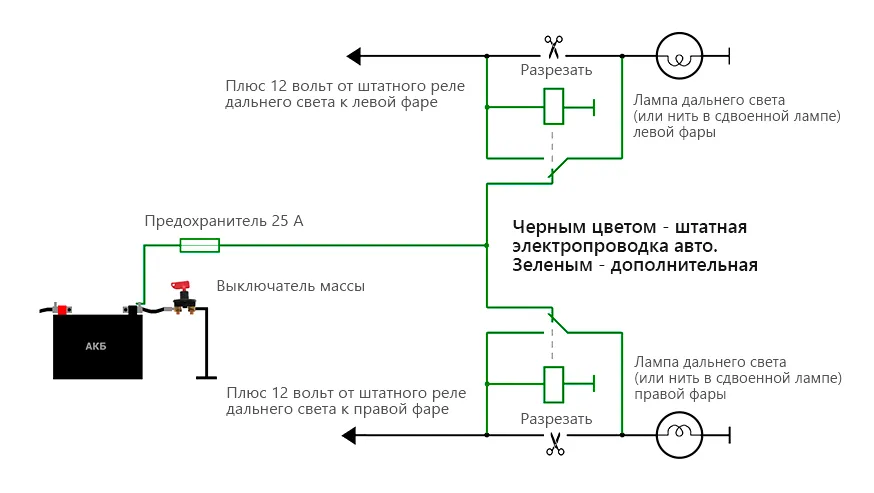

Теперь нам нужно приобрести несколько метров провода сечением около 2,5 мм2, соответствующее количество тоненькой защитной гофры для проводов, два обычных пятиконтактных автомобильных реле и автомобильные клеммы. Из всего этого мы соберем, согласно нижеприведенной схеме, простейшую дополнительную проводку, идущую от аккумулятора к штатным лампам дальнего света в фарах.
Находим плюсовые провода, по которым +12 приходит к лампам фар при включении дальнего света – к правой и к левой. Эти два провода разрезаем рядом с фарами и в разрыв каждого пайкой, обжимкой или в крайнем случае качественной скруткой подключаем контакты и обмотки реле К1 и К2. Также эта дополнительная цепь подключается к минусовой клемме аккумуляторной батареи согласно схеме.
Защита от короткого замыкания в электропроводке автомобиля готова. Рассмотрим работу этой схемы в разных режимах.
Когда выключатель массы замкнут, батарея подключена к кузову и двигателю штатно. Тут никаких нюансов нет – все работает как обычно.
Когда при замкнутом выключателе массы (запущен двигатель или нет – неважно) мы нажимаем на подрулевой переключатель, включающий дальний свет, срабатывают наши дополнительные реле, и дальний свет загорается – тут, опять же, для водителя нет никаких изменений и нюансов в сравнении со штатным вариантом.
Теперь мы покидаем автомобиль, оставляя его на парковке или в гараже, и хотим защитить его от возможных возгораний. Открываем капот, отключаем массу поворотом ручки, но минус на кузове… не исчезает!

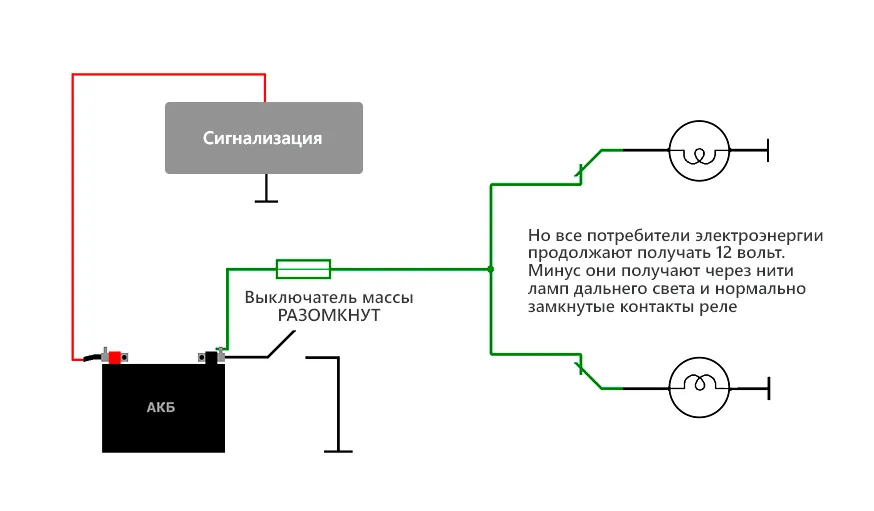

Снова смотрим на схему. Теперь минус батареи оказывается поданным на кузов нашей отдельной проводкой через нормально замкнутые контакты двух реле и через запараллеленные нити ламп дальнего света. Сопротивление одной холодной нити накала среднестатистической лампы головного света – около 2,5 Ом. Две параллельно, как в этой схеме – около 1,2 Ома. Это ничтожное сопротивление в минусовой цепи, и почти вся штатная и нештатная электроника и электрика, включенная постоянно (в обход ключа зажигания) его просто не замечает. Для нее отключения от питания по минусовому проводу после размыкания выключателя массы просто не происходит.
Масса отрублена, но нужные нам потребители продолжают получать напряжение питания и функционировать – это разные блоки штатной электроники, которые долго «засыпают», родная и дополнительная охранные системы, турботаймер, «вежливый свет» и другие системы.
Теперь смоделируем короткое замыкание — то, для чего, в общем-то, все и затевалось.

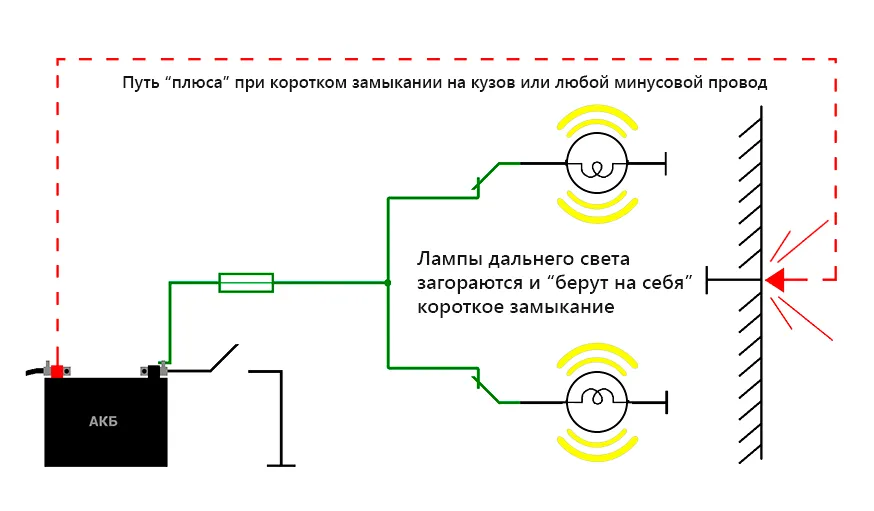

Допустим, плюс 12 вольт от какого-то потребителя, подключенного к питанию не через замок зажигания, случайно касается «массы» — кузова, двигателя или какого-то оголенного минусового провода. И попадает на подключенные к «массе» выводы ламп дальнего света. Теперь на них – плюс! А минус на вторые выводы ламп у нас подан искусственно, дополнительной защитной проводкой, через нормально замкнутые контакты реле. В итоге вместо короткого замыкания мы получаем включение ламп дальнего света. Если ЧП не обнаружено, за несколько часов свечения фар аккумулятор будет разряжен. Это – неизбежная плата за то, что машина не сгорела… Но, согласитесь, — ничтожная!
Ну и, дабы раскрыть тему до конца, попробуем завести двигатель, забыв предварительно включить «массу». Ток на стартер, как и на любой потребитель в защищенном режиме, будет подан через лампы дальнего света. Они вспыхнут, но стартер не двинется с места. При этом никаких перегрузок не происходит – попытка запуска безопасна. Просто стартер не сработает, и вам придется открыть капот и щелкнуть выключателем «массы».
Еще одна небольшая проверка из той же серии. Не подключив «массу» и не заведя мотор, поворачиваем ключ зажигания и пытаемся подать питание на какой-нибудь мощный потребитель – включить вентилятор «печки» или опустить стекло в двери. Вентилятор заработает, но с пониженной мощностью, что будет слышно по звуку и производительности: последовательно с ним включаются лампы дальнего света, как мощные резисторы. Стекло начнет опускаться, но тоже замедленно. По этим признакам водитель понимает, что он забыл включить массу. Но всё это, опять же, безопасно и не может вывести электрооборудование из строя.
Важные нюансы
Напоследок – важные мелочи. Их две.
Во-первых, следует знать, что эта система не позволяет подать питание на стартер и завести мотор, пока выключатель массы не будет замкнут. Поэтому если вам требуется реализовать дистанционный запуск с брелока сигнализации или телефона, ручной «рубильник» не подойдет. Тут придется применить в качестве выключателя массы электрически управляемый размыкатель: электромагнитный контактор от грузовых машин или то самое реле Грюнер. Сигнализацию в этом случае нужно сконфигурировать так, чтобы реле, размыкающее массу, активировалось отдельным каналом «сигналки» и срабатывало первым в цикле действий при автозапуске.
И во-вторых. Эта система защиты функционирует только при использовании в качестве ламп головного света обычных галогенных ламп накаливания. Если у вас в головном свете установлены светодиодные лампы, «безопасная масса» работать не будет.
Источник
