Проблема…
После покупки компрессора столкнулся с проблемой запуска его в гараже. И связано это не с неисправностью компрессора, а с напряжением в гараже – электричество в нем, что бы свет горел. Поначалу компрессор после нескольких попыток включения-выключения запускался, когда «прогреется». Потом стал включаться, только когда на улице горело освещение, а потом и вообще отказывался запускаться…

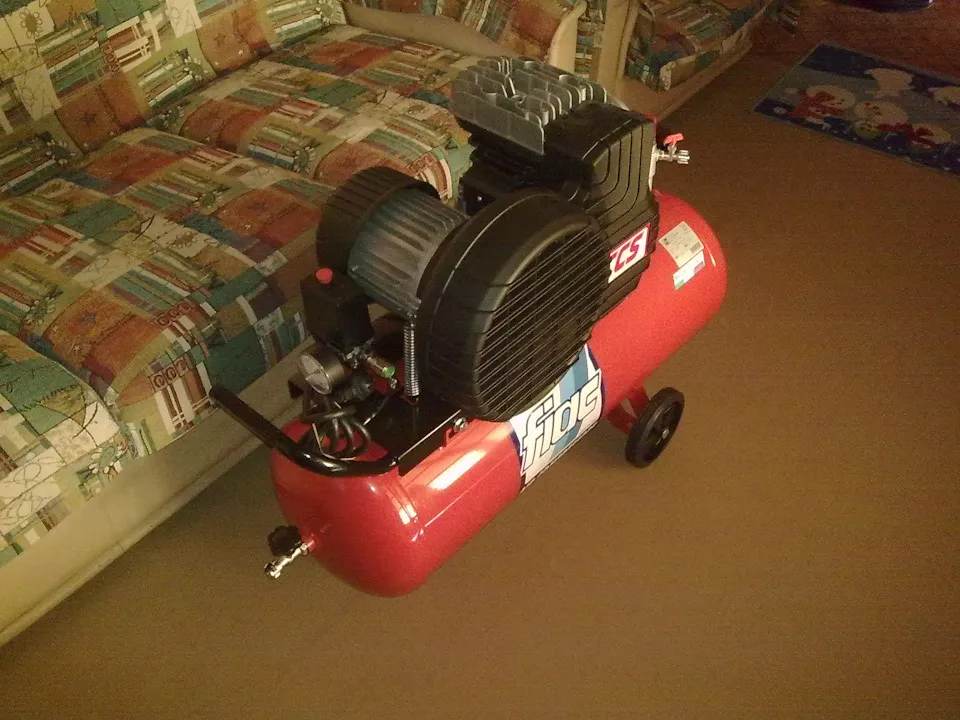

Компрессор Fiac CCS 50/338 M
Объем ресивера 50 л
Вес 55 кг
Мощность 2,25 кВт
Напряжение 220 В
Производительность 330 л/мин
Рабочее давление 10 бар
Поиск причин проблемы показал, что в момент запуска асинхронного двигателя пусковой ток возрастает, но местная сеть не способна обеспечить данную мощность.
Есть вариант установить стабилизатор напряжения, но он должен быть достаточно мощным, что бы выдержать скачки нагрузки. Я решил попробовать данный вариант и для моего компрессора мощностью 2,5 кВт я взял стабилизатор RUCELF SDW-10000-D номинально мощностью 10кВт.
Ситуация улучшилась – компрессор снова стал запускаться после нескольких попыток включения-выключения, но только еще добавились танцы с стабилизатором – при выходе компрессора на «режим» он выключался по защите. После «прогрева» компрессора – он запускался без «танцев». Но это тоже не то, что нужно.
Есть другой вариант…
Так как трехфазный двигатель моего компрессора включен в однофазную сеть подключением третьей обмотки через фазосдвигающий конденсатор, то того чтобы электромотор запускался «легче», емкость конденсатора должна меняться:
— запуск — с пусковым конденсатором (ввиду больших пусковых токов),
— после разгона — его пусковой конденсатор отсоединяют, оставляя только рабочий.
Если пусковой конденсатор не отсоединить – двигатель перегреется и сгорит.
Решил попробовать и этот вариант.
Схема.
Общая схема достаточно простая.

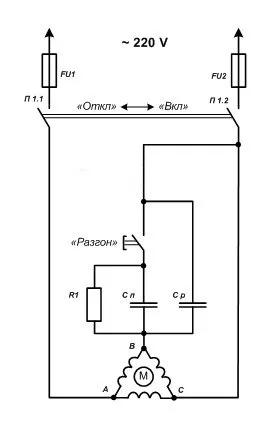

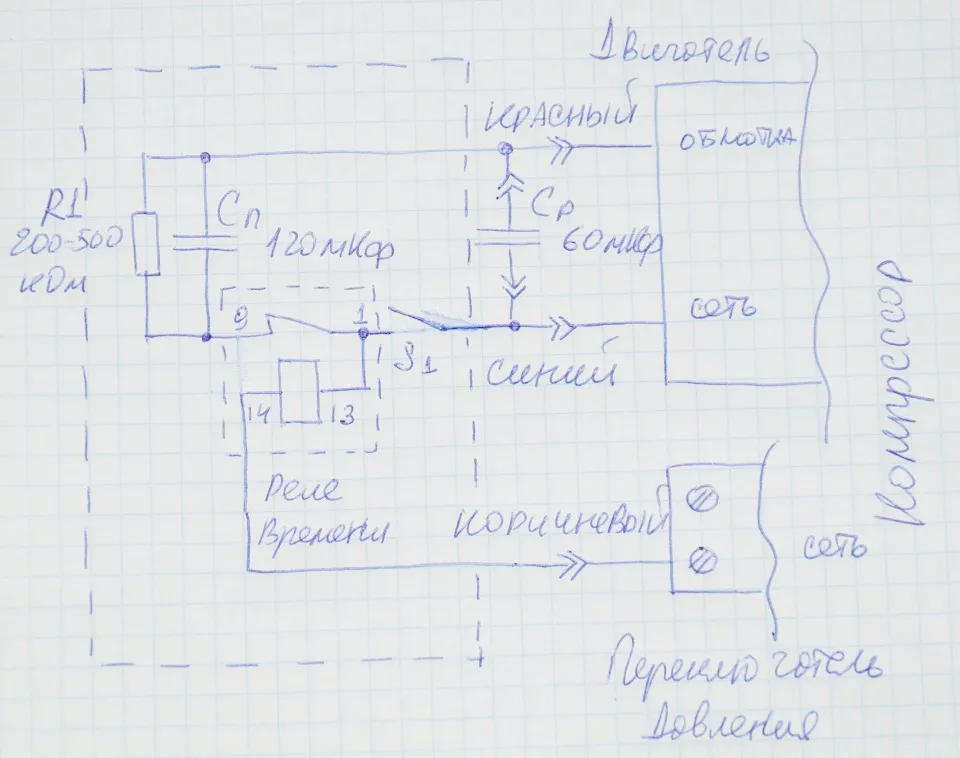

При старте компрессора пусковой конденсатор Сп подключается параллельно рабочему Ср – на схеме кнопка «Разгон» и через определенное время отключается.
Для того, чтобы автоматизировать процесс – используют реле времени. Подключаем его так, чтобы после включения компрессора он выключался через установленное время и отключал пусковой конденсатор (см. схему далее).
Нашел рекомендации по основным параметрам такой схемы:
— время работы пускового конденсатора – около 3 секунд;
— емкость пускового конденсатора в 2…2,5 раза больше рабочего;
— допустимое напряжение пускового конденсатора должно превышать в 1,5 раза напряжение сети — например 450 В;
— пусковой конденсатор необходимо зашунтировать резистором R1 сопротивлением 200…500 кОм, через который будет «стекать» оставшийся электрический заряд.
На компрессоре установлен двигатель:
Асинхронный, тип 80
Напряжение 230 В, 50Hz
Обороты 1
2850 об/мин
Ток 12 А
cos = 0,95
Мощность 2,5 кВт
Конденсатор 60 мКф
С учетом данной информации приобрел, необходимые компоненты.
Необходимо:
ПРИМЕЧАНИЕ: Ниже указаны цены, которые запомнил.

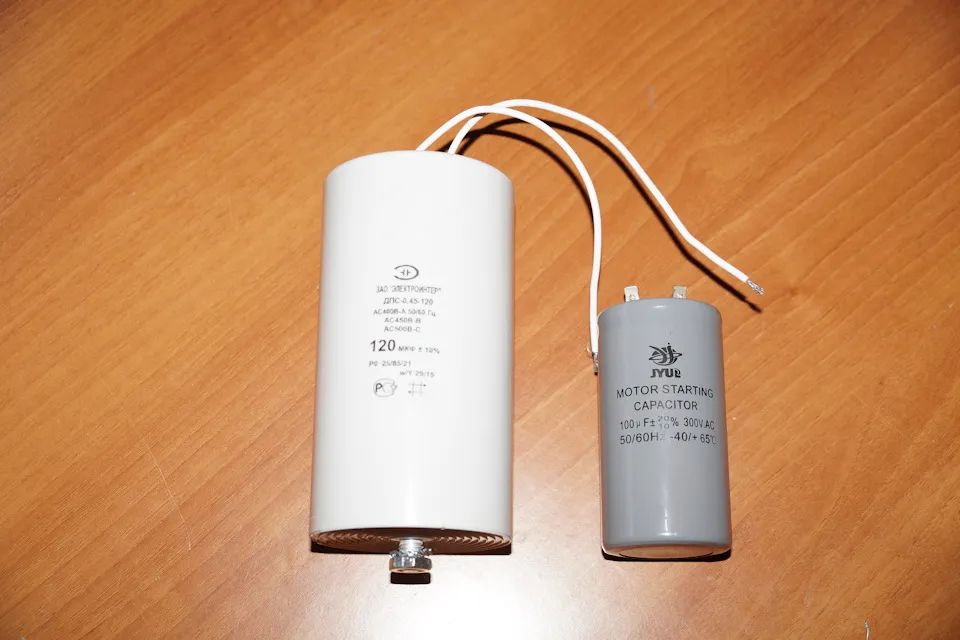

— конденсатор пусковой ДПС-0,45-120 (120 мкФ, 450 В) – цена 880 рублей;
ПРИМЕЧАНИЕ: Есть пусковые конденсаторы и поменьше, но у меня с ним не сложилось. При испытании он по моей вине вздулся.

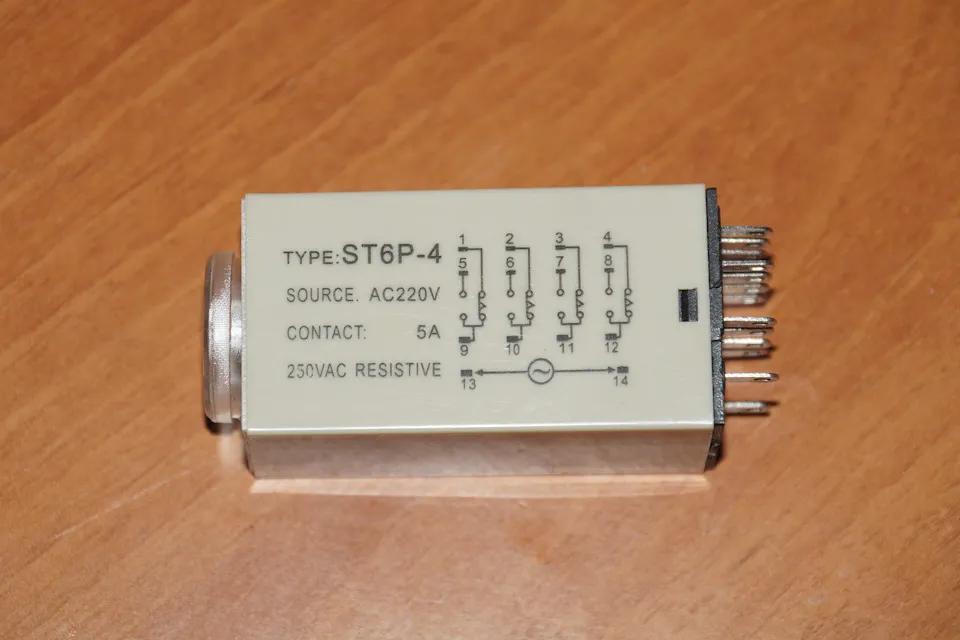

— реле ST6P-4, рабочее напряжение 220В, максимальный ток на контактах 5 А;

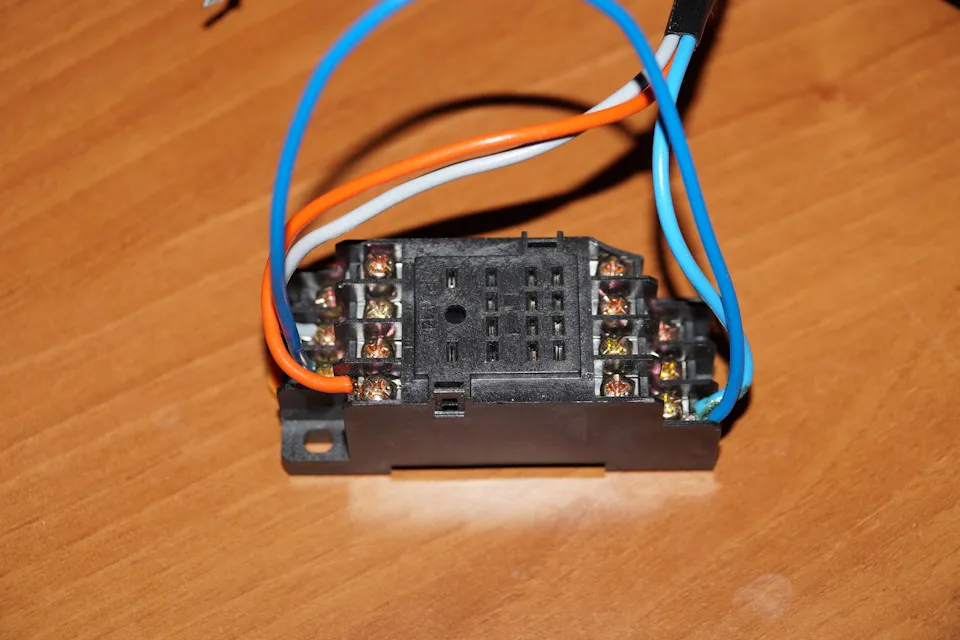

Если место позволяет, то можно использовать колодку для реле и избавиться от пайки.
— резистор 200…500 кОм мощность 2 Вт;
— выключатель;
— провода;
— клеммы — для подключения к конденсатору;
— термоусадка/кембрик/изолента;
— корпус;
— два хомута (диаметр около 80 мм).
Инструмент:
— паяльник;
— отвертка;
— нож;
— напильник;
— дрель;
— сверло диаметром 8 мм;
— ключ / головка 12-13;
— «обжимник» – для обжима клемм.

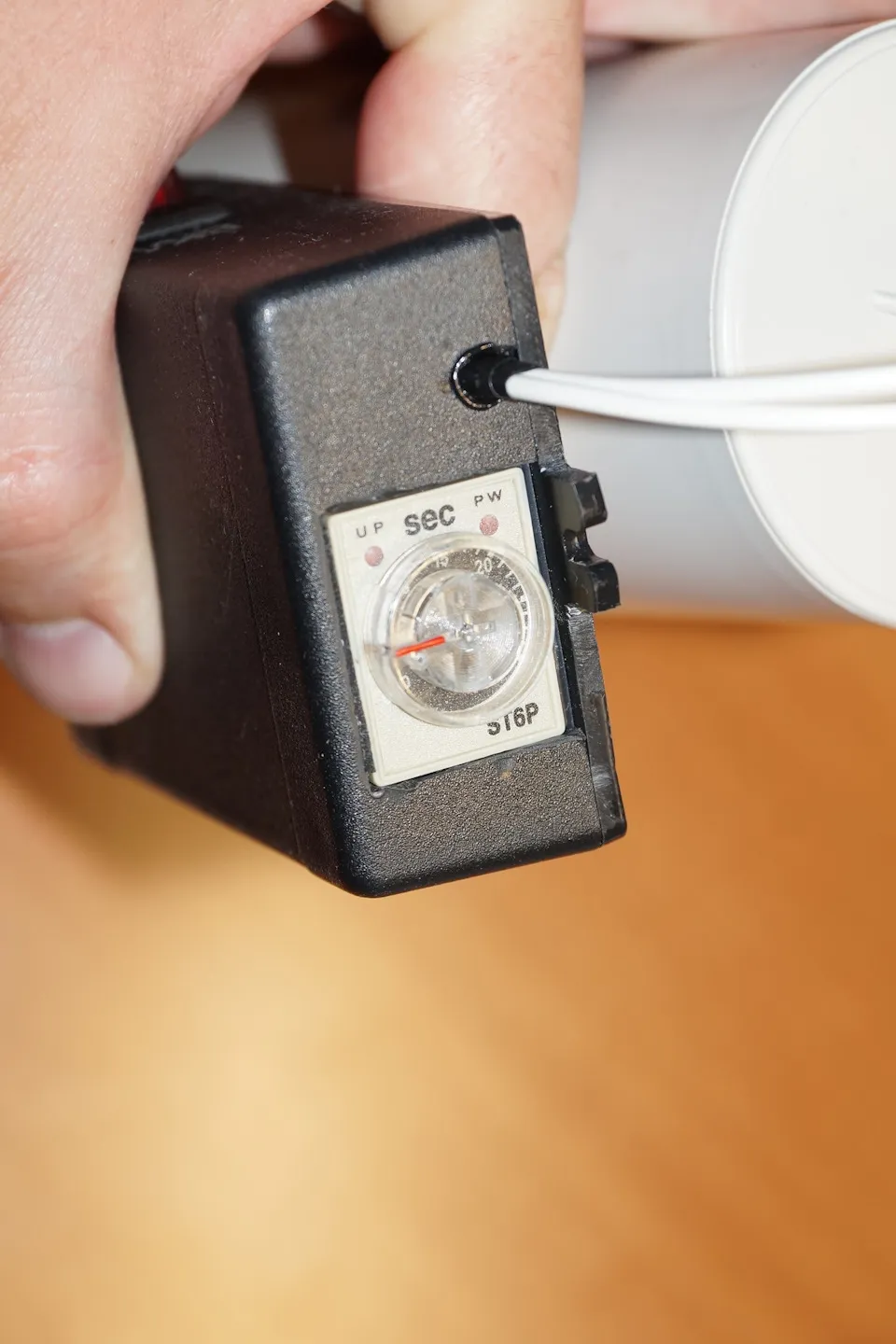

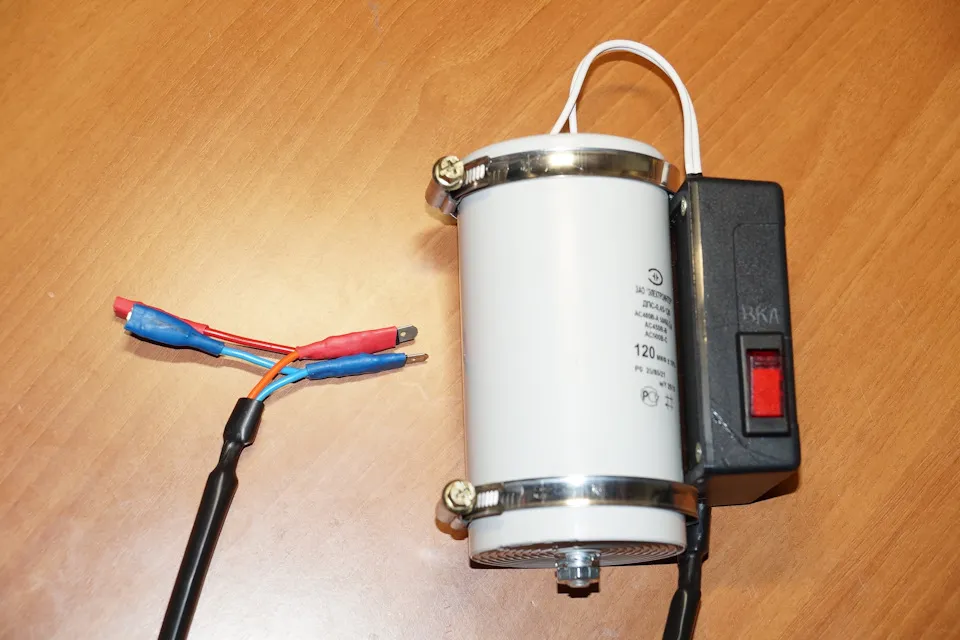

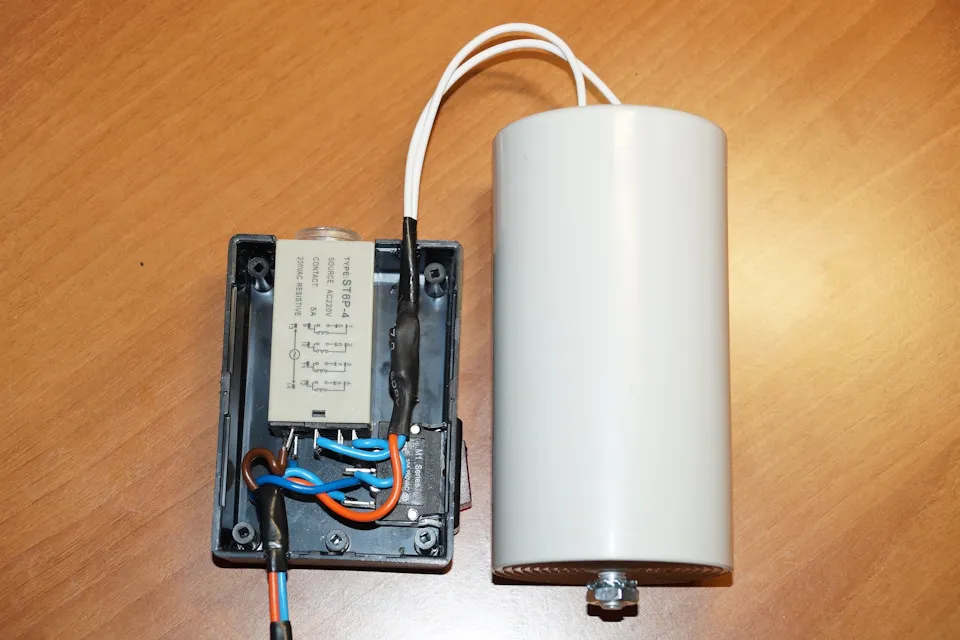

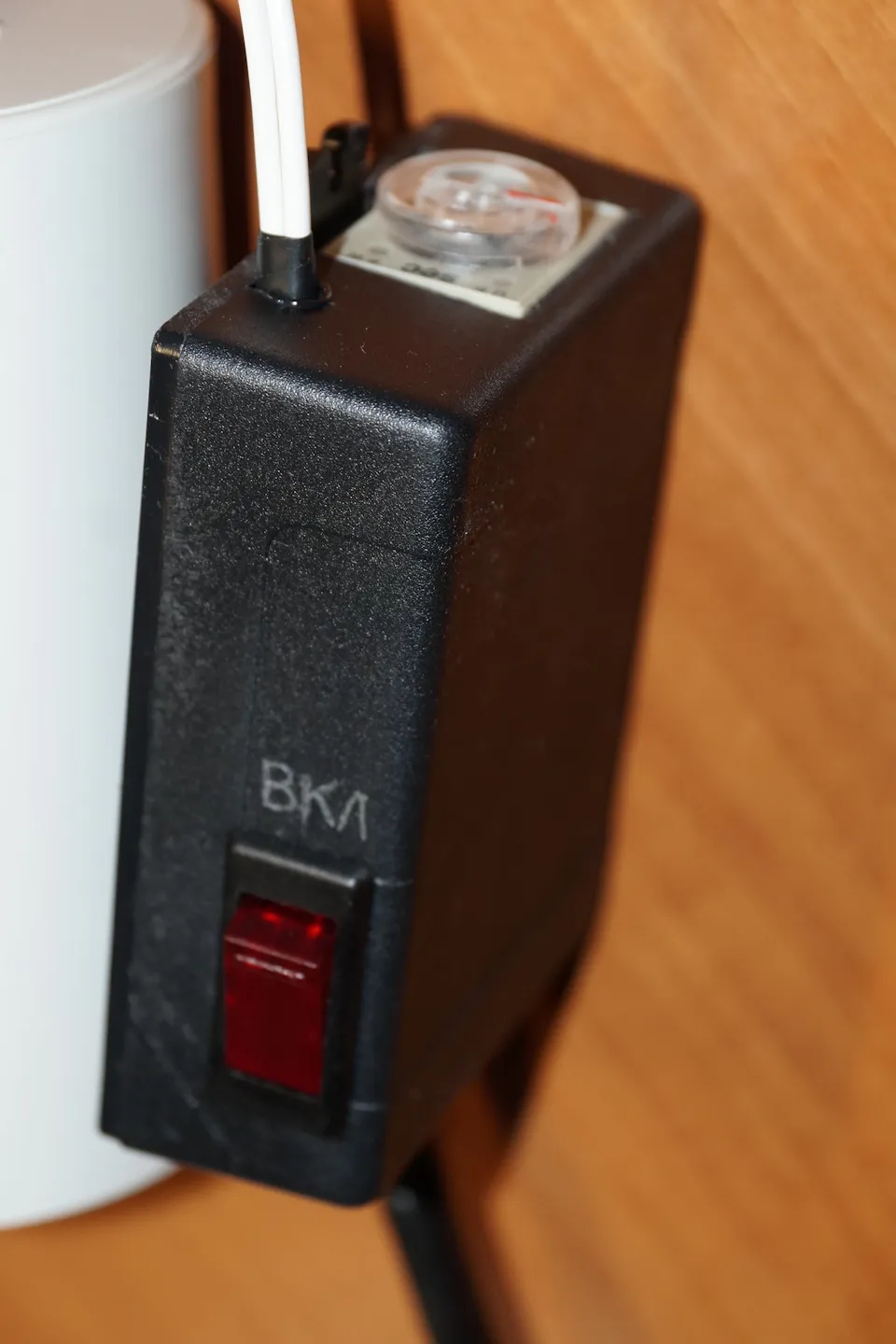

Сначала собираем схему – соединяем внешний конденсатор и реле и засовываем все это в корпус.
Для того, что бы иметь возможность отключить схему – включил в схему выключатель.

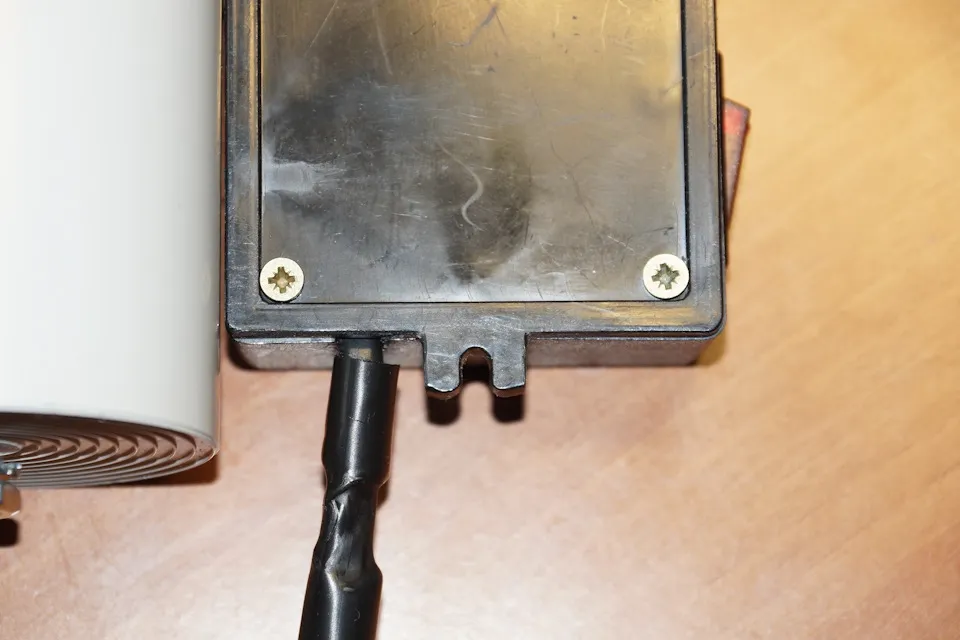

Поскольку конденсатор «получился» очень большой и с винтом для крепления – его выбрал основой конструкции – на нем с помощью хомутов закрепил корпус с реле. Для этого немного доработал ухи корпуса.
Установка:

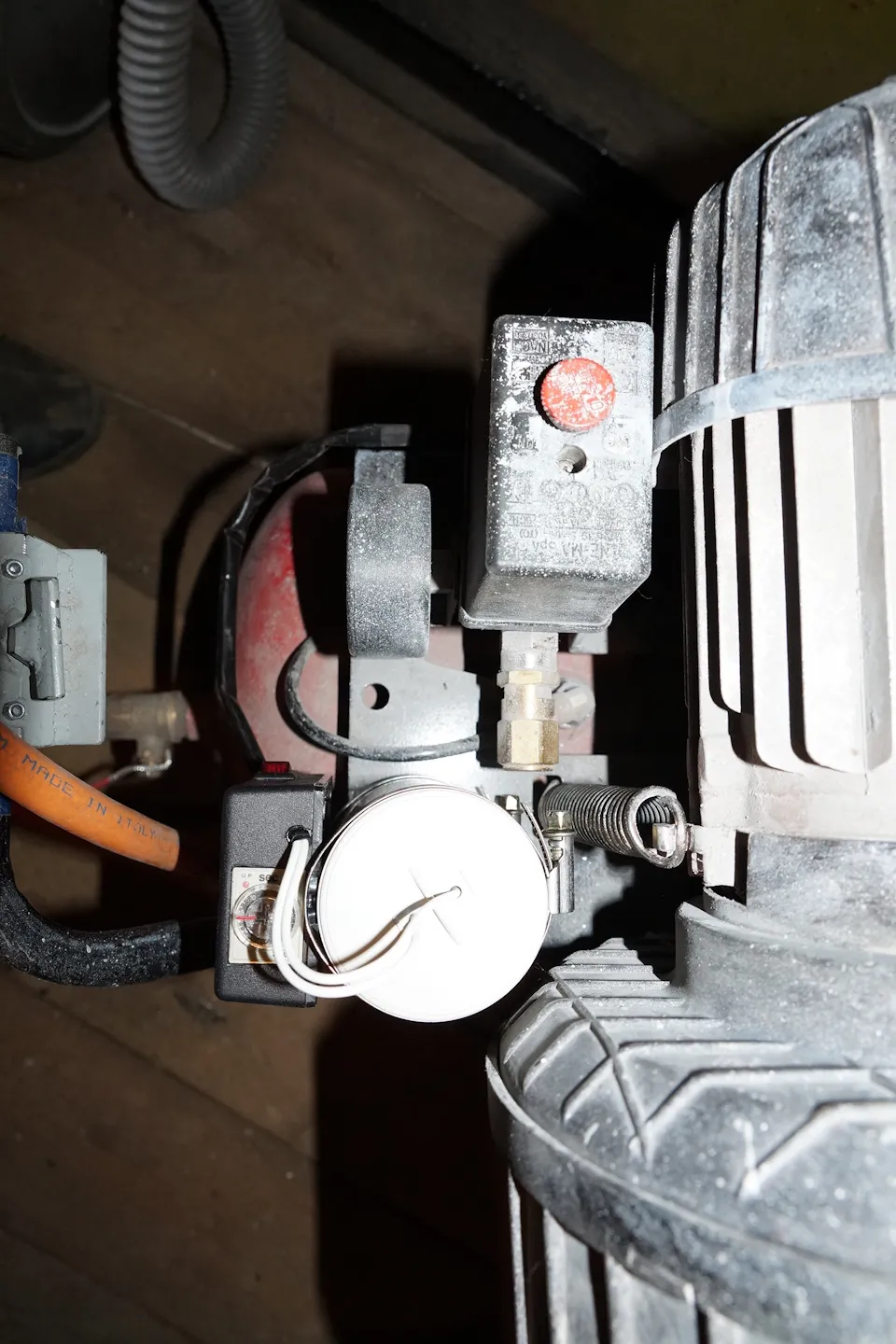

Винтом конденсатора вся эта конструкция крепится к компрессору – для этого на основании компрессора в подходящем месте сверлим отверстие диаметром 8 мм.
Подключение:
Подключение достаточно простое — нужно подключить три провода:
1. Подключение 2 проводов к рабочему конденсатору.

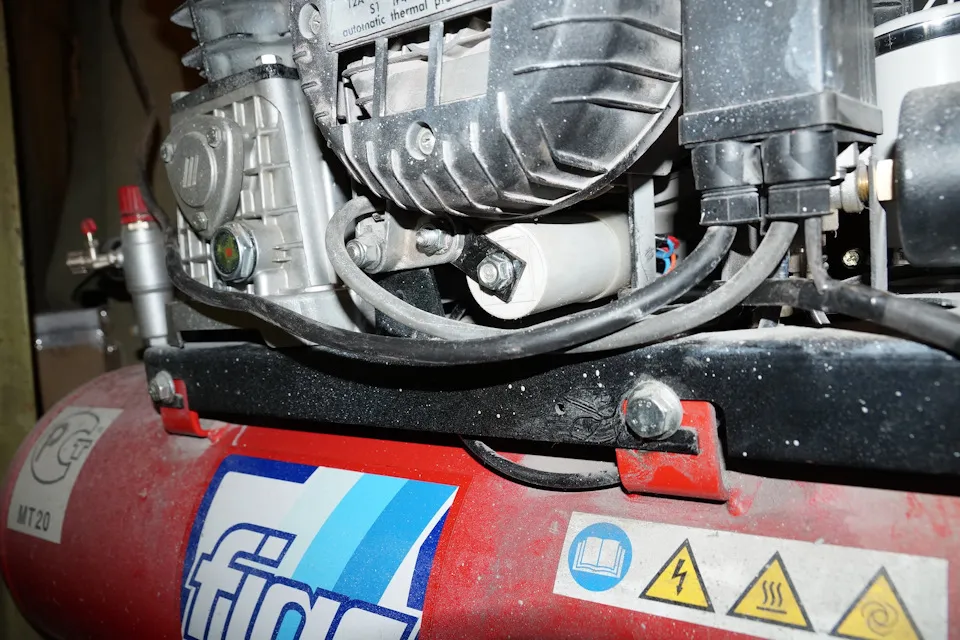

— снимаем конденсатор – он находится под двигателем, и крепится гайкой;
— снимаем защитный колпачок и отсоединяем провода от рабочего конденсатора;
— протягиваем провода от внешнего блока и подключаем их в разрыв между конденсатором и его проводами от двигателя;
ПРИМЕЧАНИЕ: Удобнее, когда цвет проводов внешнего конденсатора и рабочего совпадают – не нужно задумываться при подключении, что и куда цеплять – у меня это синий и красный.
— устанавливаем рабочий конденсатор на место.

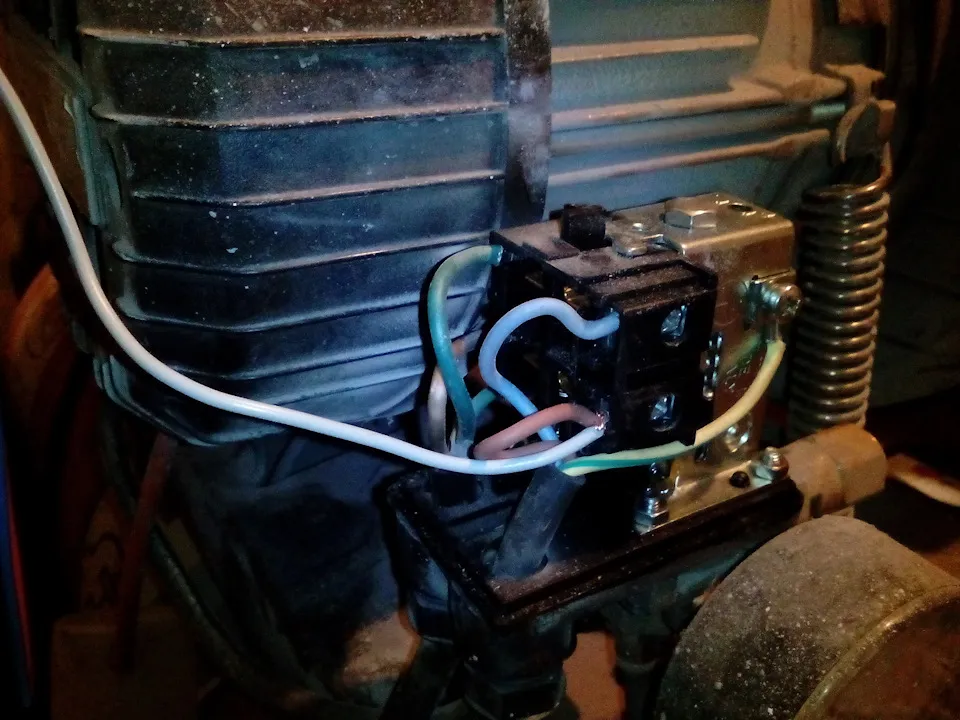

2. Подключение управляющего провода к Переключателю давления:
— откручиваем винт и снимаем крышку;
— заводим провод от внешнего блока через отверстие ввода и подключаем к контакту (с коричневым проводом);
— ставим крышку назад.
Устанавливаем время задержки на реле 3 секунды и включаем компрессор.
Ниже видео пример – как себя ведет компрессор с выключенным и включенным внешним пусковым конденсатором.
Студенческий блог для электромеханика. Обучение и практика, новости науки и техники. В помощь студентам и специалистам
Электроприводами насосов, вентиляторов и компрессоров, работающих на переменном токе в основном являются асинхронные короткозамкнутые электродвигатели. При малой и средней мощности эти двигатели запускаются в работу прямым включением в сеть, без каких-либо ограничивающих устройств.

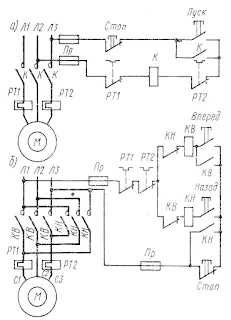

На рис. 1, а показана схема электропривода прямого пуска асинхронного электродвигателя с помощью нереверсивного магнитного пускателя. Магнитный пускатель включает в себя контактор К, кнопки «Стоп», «Пуск», тепловые реле РТ1, РТ2 и предохранители Пр. При нажатии на кнопку «Пуск» питание с линейного провода Л3 через предохранитель, кнопку «Стоп» и нажатую кнопку «Пуск» поступает на катушку контактора К. Контактор К оказывается включенным на линейное напряжение фаз Л1 и Л3. Он срабатывает и своими главными контактами К подключает двигатель на трехфазное питание Л1, Л2, Л3.
Блок-контакт К шунтирует кнопку «Пуск», которую теперь можно отпустить; цепь питания катушки К не будет разомкнутой (Л3 — Пр — «Стоп» — К — РТ2 — катушка К — РТ1 — Пр—Л1).
Для остановки электродвигателя достаточно нажать на кнопку «Стоп». При этом контактор К теряет питание, размыкает свои контакты и отключает электродвигатель от сети.
При перегрузках в цепи двигателя возникает повышенный ток, который проходит через тепловые реле РТ1, РТ2. Биметаллическая пластинка реле изгибается и размыкает контакт РТ1 (РТ2) в цепи катушки контактора К, что приводит к отключению электродвигателя. После остывания реле РТ1 его контакты в цепи катушки К замыкаются, но для пуска двигателя нужно нажать кнопку «Пуск».
Так работают максимальная защита и нулевое блокирование, исключающие самопроизвольный повторный пуск.
При чрезмерном снижении напряжения питания контактор К не в состоянии удержать свой якорь притянутым. Отпускание якоря приводит к отключению электродвигателя. Так срабатывает минимальная защита.
На рис. 1, б показана схема электропривода переменного тока, управляемая с помощью реверсивного магнитного пускателя.
При нажатии на кнопку «Вперед» срабатывает контактор КВ и его главные контакты включают двигатель на фазы: Л1—С1, Л2— С2, Л3—С3. В это время блок-контакт КВ в цепи контактора КН размыкается, и нажатие на кнопку «Назад» никаких изменений в работе электропривода не произведет. Для остановки электродвигателя достаточно нажать на кнопку «Стоп».
При пуске электродвигателя в противоположную сторону (кнопкой «Назад») срабатывает контактор КН, его главные контакты изменяют фазировку включения двигателя: Л1—С3, Л2—С2 (без изменений), Л3—С1. Это обеспечивает реверс. Схемы защиты устроены так же, как в схеме нереверсивного пускателя.
Для уменьшения пусковых токов и получения более плавного процесса пуска применяют схемы пуска с понижением напряжения.

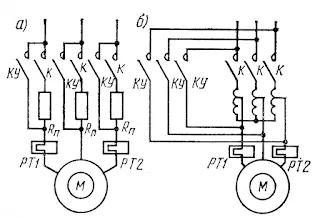

На рис. 2 показаны схемы главного тока, обеспечивающие более низкое напряжение на двигатель в момент пуска с последующим переключением на полное напряжение сети. Цепи управления не показаны.
При замыкании контактов К (см. рис. 2, а) начинается пуск с введенным пусковым резистором Rп. Двигатель получает пониженное напряжение. После разгона размыкаются контакты К и замыкаются контакты ускорения КУ — теперь двигатель включен на полное напряжение.
При использовании автотрансформаторов (см. рис. 2, б) в момент пуска (замкнуты контакты К) двигатель получает также пониженное напряжение. По истечении некоторого времени контакты К размыкаются и замыкаются контакты КУ.
В рассмотренных схемах переключение контактов К и КУ осуществляется автоматически, реже—ручным управлением.

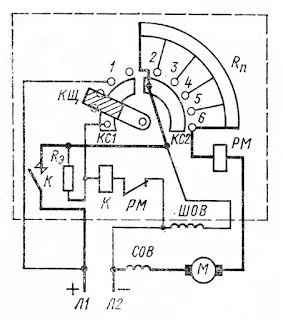

Электродвигатели постоянного тока менее приспособлены к пуску (прямым включением в цепь питания. Такой пуск допустим только для электродвигателей мощностью не более 1 кВт. Для пуска электродвигателей большей мощности применяют пусковые (рис. 3) и пускорегулировочные реостаты.
С маховичком реостата связана контактная щетка КЩ. Пуск начинается после перемещения контактной щетки на вывод 1. При этом для катушки контактора К обеспечена цепь питания: Л1 — вывод 1 — щетка КЩ — контактный сегмент КС1 — катушка К — контакт РМ — Л2. Контактор К срабатывает, и теперь он обеспечивает себе цепь питания независимо от положения контактной щетки: Л1 — замкнувшийся контакт К — резистор экономический Rэ, — катушка К — контакт РМ — Л2. Из схемы следует, что в цепь контактора К включен резистор Rэ, он уменьшает напряжение на катушке К и тем самым уменьшает ее нагрев (после срабатывания контактора напряжение на нем можно понизить).
После срабатывания контактора К начинается пуск электродвигателя. Цепь питания якоря: Л1 — контакт К — сегмент КС2 — пусковой резистор Rп— катушка реле максимального тока РМ — якорь двигателя М — обмотка СОВ — Л2. Цепь питания обмотки возбуждения: Л1—К— ШОВ — Л2. Полностью включенный резистор Rп в цепь якоря в момент пуска обеспечивает плавность трогания электродвигателя. Для вывода электродвигателя на номинальную частоту вращения следует контактную щетку КЩ плавно перемещать вправо (положения 2, 3, 4, 5 и 6). При этом величина пускового резистора Rп, введенного в цепь якоря, постепенно уменьшается до нуля, а частота вращения двигателя растет.
После окончания процесса пуска цепь якоря: Л1—К—КС2—КЩ — вывод 6 — РМ—М—СОВ— Л2. Резистор Rп не предназначен для длительной работы, поэтому нельзя контактную щетку КЩ оставлять в промежуточном положении, ее следует плавно повернуть в крайнее правое положение.
Пусковой реостат имеет максимальную защиту по току нагрузки. При перегрузках двигателя по цепи якоря (и, конечно, по катушке РМ) протекает недопустимый ток. Этот ток заставляет сработать реле максимального тока РМ, его контакт в цепи контактора К разомкнется.
Контактор К отпустит свой якорь, и его разомкнувшийся контакт К отключит электродвигатель от питания. Повторный пуск электродвигателя возможен только после постановки КЩ в положение 1. Таким образом исключается возможность самопроизвольного пуска при снятии перегрузки и возврате РМ в исходное положение. Эта защита называется нулевой (или нулевым блокированием).
Контактор К обеспечивает минимальную защиту по напряжению. При снижении напряжения ниже установленной нормы контактор К отпускает свой якорь и отключает электродвигатель.
Электродвигатели насосов и вентиляторов обычно работают в длительном режиме, и реле РМ настраивается на ток срабатывания Iср= 1,25 Iном.
Схемы автоматизированного управления

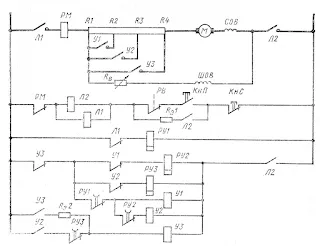

На рис. 4 показана схема управления электроприводом поршневого пожарно-балластного насоса. Привод выполнен с помощью электродвигателя со смешанным возбуждением постоянного тока и магнитной станции управления типа СУ-6011-5121. В магнитную станцию входит вся электроаппаратура схемы, кроме резисторов R1—R4. Мощность электродвигателя 29,5 кВт, пуск автоматизирован. Для уменьшения пусковых токов в режиме пуска в цепь якоря включены резисторы R1—R4.
При подаче питания на схему, еще до начала работы двигателя, срабатывают электромагнитные реле времени РУ1, РУ2, РУ3 (реле ускорения). Их замыкающие контакты РУ1, РУ2, РУ3 разомкнутся. Все контакторы ускорения У1, У2, У3 обесточены, их контакты разомкнуты, поэтому в цель якоря включены пусковые резисторы R1—R4.
При нажатии на кнопку КнП получают питание линейные контакторы Л1, Л2 и своими контактами подсоединяют электродвигатель к сети. Начинается разгон через ограничивающие резисторы R1—R4. Одновременно блок-контакт Л1 размыкается и обесточивает реле РУ1. Но реле не сразу отпускает свой якорь, это произойдет после истечения выдержки времени.
Отпущенный якорь реле РУ1 замыкает свой контакт РУ1 в цепи контактора ускорения У1, последний включается и своим контактом шунтирует резисторы R1—R2; теперь двигатель разгоняется на резисторах R2—R4. Одновременно контактор У1 своим блок-контактом отключает реле РУ2. После реализации его выдержки времени это реле отпускает свой якорь и замыкает свой контакт РУ2 — включается контактор У2 и резистор R2—R3 выводится из цепи якоря электродвигателя. Разгон продолжается на резисторах R3 — R4. Одновременно контактор У2 размыкает свой блок-контакт в цепи катушки РУ3. Это реле после окончания выдержки времени отпускает свой якорь и замыкает контакт РУ3 — включается контактор У3. Теперь все резисторы зашунтированы и двигатель вышел на номинальную частоту вращения.
Схемой предусмотрено дальнейшее увеличение скорости путем ослабления магнитного потока. Если ползунок реостата возбуждения R передвигать, то в цепь обмотки ШОВ будет вводиться резистор. Ток и магнитный поток электродвигателя уменьшаются, а частота вращения увеличивается. С ползунком реостата Rв связан конечный выключатель в цепи КнП. Причем этот конечный выключатель замкнут только при полностью зашунтированном резисторе Rв (номинальная чистота вращения). При движении ползунка вправо Rв сразу размыкается, но это на работу двигателя не влияет, так как контакторы Л1, Л2 получают питание через экономический резистор Rэ1 и блок-контакт Л2.
Для остановки двигателя нажимают на кнопку КнС. Повторный пуск кнопкой КнП возможен при замкнутом в ее цепи контакте Rв, что соответствует положению ползунка Rв справа. Так исключается возможность пуска при ослабленном потоке (сразу на повышенную скорость).
При перегрузках реле максимального тока РМ срабатывает и своим контактом выключает Л1, Л2.

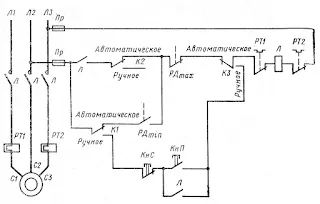

На рис. 5 показана схема автоматического управления электродвигателем насоса в функции давления. По такой схеме выполняют электроприводы санитарных и других насосов, которые должны включаться при снижении уровня жидкости в цистернах и выключаться при их наполнении. Электродвигатель насоса — асинхронный, имеет небольшую мощность, поэтому его пуск прямой. Схема предусматривает ручное и автоматическое управление.
Переключение осуществляется одним переключателем, имеющим контакты Kl, К2, К3. При ручном управлении эти контакты находятся в нижнем положении. Нажатием на кнопку КнП включают контактор Л и запускают двигатель. При автоматическом управлении контакты K1, К2, К3 переключателя переводятся в верхнее (на схеме) положение. На рис. 4 положение переключателя соответствует автоматическому управлению.
При снижении уровня жидкости в расходной цистерне ниже минимального замыкается реле РДmin. Получает питание цепь линейного контактора: Л2—К1—РДmin—РДmax—К3—РТ1—Л—РТ2—Пр—Л3. Насос начинает работать, уровень жидкости повышается, и через некоторое время контакт РДmin размыкается. Однако электродвигатель из-за этого не отключится — линейный контактор Л после срабатывания получит питание через собственный блок-контакт, помимо контакта РДmin.
При достижении заданного уровня реле снова сработает и разомкнет контакт РДmax. Электродвигатель в связи с этим остановится, а схема управления возвратится в исходное состояние, будучи готовой к новому циклу работы.
Для управления применяют двухпозиционное реле давления с контактами РДmin, РДmax или поплавковое реле. При перегрузках в режиме ручного или автоматического управления срабатывает одно из тепловых реле РТ1 или РТ2, что приводит к отключению электродвигателя.
Схема управления автоматизированного электропривода копрессора

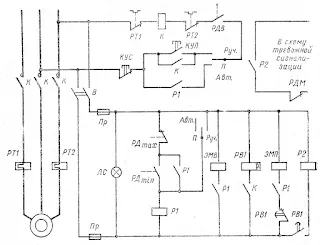

На рис. 6 показана схема управления автоматизированного электропривода компрессора. Схема предусматривает управления: ручное — кнопками управления КУП и КУС; автоматическое — в функции давления в баллонах.
При ручном управлении переключатель П ставится в положение «Руч.». После замыкания выключателя управления В получает питание катушка реле Р1. Контакт этого реле подает питание на электромагнитный клапан ЭВМ, который открывает доступ охлаждающей воде в зарубашечное пространство компрессора. Вторым замкнувшимся контактом Р1 включается электромагнитный клапан продувания ЭМП. В это время охлаждающая вода создала нужное давление (1,5 кгс/см 2 ) в охлаждающей системе компрессора и срабатывает реле давления воды РДВ — его контакт замыкается в цепи контактора К. Компрессор еще не работает, но уже охлаждается водой, а его цилиндры через открытые клапаны продувания ЭМП сообщены с окружающей атмосферой.
При нажатии на кнопку КУП срабатывает контактор К и начинает работать компрессор и через клапаны ЭМП выдувает скопившийся конденсат. Одновременно с началом вращения компрессора блок-контакт К включает реле времени РВ1, которое по истечению 15 с размыкает свой контакт в цепи клапана продувания ЭМП. Клапан закрывается, и продувание прекращается — теперь компрессор нагнетает воздух в баллоны.
Второй контакт РВ1 через 15 с включает сигнальное реле Р2, его замкнувшийся контакт может вызвать срабатывание тревожной сигнализации, но к этому времени насос, навешенный на компрессор, успевает создать нужное давление в системе смазки, и реле давления масла РДМ размыкается, обрывая цепь тревожной сигнализации. Если же давление в системе смазки компрессора упадет, то замкнется контакт РДМ, создастся замкнутая цепь тревожной сигнализации и сработает звонок (на схеме не показан).
При автоматическом управлении переключатель П переводится в положение «Авт.». При снижении давления воздуха в баллонах до 6 кгс/см 2 замыкается контакт реле давления РДmin и через замкнутый контакт РДmax запитывается реле Р1, после чего схема срабатывает на пуск так же, как при ручном управлении, только вместо кнопки КУП замыкается контакт Р1.
При повышении давления воздуха в баллонах выше 6 кгс/см 2 контакт РДmin размыкается, но реле Р1 продолжает получать питание через свой блок-контакт Р1, шунтирующий реле РДmin. При достижении давления воздуха в баллонах 8 кгс/см 2 размыкается контакт реле РДmax, что приводит к остановке компрессора. При падении давления ниже 8 кгс/см 2 контакт РДmax замыкается, но пуск компрессора произойдет только после того, как снизится давление воздуха до 6 кгс/см 2 и замкнется контакт реле РДmin.

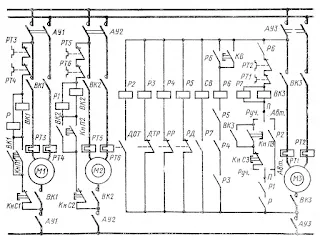

Cхема электропривода холодильной фреоновой установки
На рис. 7 показана схема электропривода холодильной фреоновой установки системы кондиционирования воздуха. Электродвигатели насосов охлаждающего M1 и рассольного М2 запускают вручную. Для этого включают автоматы управления АУ1, АУ2 и замыкают кнопки пуска КнП1, КнП2. Срабатывают контакторы ВК1, ВК2, двигатели начинают работать.
Одновременно включаются блокировочные реле Р, Р1, замыкаются их контакты в схеме пуска компрессора.
Если не работает охлаждающий или рассольный насос, то пуск компрессора невозможен (контакт Р или Р1 разомкнут в цепи контактора пуска компрессора ВК3).
После запуска двигателя M1 должны установиться нормальные параметры рассола и охлаждающей воды, о чем сигнализируют контакты: ДТР (датчик температуры рассола); РР (реле расхода рассола); РД (реле давления, размыкает свой контакт в том случае, если давление в магистрали слишком понизится или повысится).
После включения автомата компрессора АУ3 при нормальных параметрах рассола и охлаждающей воды включаются защитные реле Р3, Р4, Р5, их контакты в цепи промежуточного реле Р6 замыкаются. Теперь нажатием на кнопку КВ можно включить реле Р6. Его контакт замкнется в цепи контактора ВК3. Только теперь возможен пуск компрессора вручную.
Для этого переключатель П переводится в положение «Руч.» и нажатием на кнопку КнП3 включается контактор ВК3, и начинает работать компрессор. Одновременно срабатывает реле Р7, которое своим контактом запитывает соленоидный вентиль СВ — происходит сообщение полости компрессора с магистралью.
При автоматическом режиме работы переключатель П переводится в положение «Авт.» Теперь пуск компрессора произойдет при срабатывании реле Р2. В цепь этого реле включен датчик оперативной температуры ДОТ, установленный на тепловой цистерне. Если температура в помещениях поднимается выше установленной, замыкается контакт ДОТ, срабатывает реле Р2 и происходит пуск компрессора. При снижении температуры до установленной ДОТ размыкается и компрессор выключается.
При перегрузке любого из двигателей схемы срабатывают тепловые реле РТ1—РТ6, что приводит к остановке электродвигателей. При автоматическом режиме работы, как и при ручном, в случае недопустимого изменения параметров рассола или охлаждающей воды теряет питание одно из реле Р3, Р4 или Р5, выключается реле Р6 и пуск компрессора невозможен.
Рассмотренная схема, по сравнению с действительной, упрощена, не показаны элементы сигнализации.
