Уроки №9 и 10 — Необходимое оборудование и инструменты для черчения

Урок №5,6 Чертежи, чертежные инструменты и приспособления.

Графические изображения могут быть созданы вручную с помощью чертежных инструментов либо на компьютере. Качество выполненных графических изображений в значительной мере зависит от наличия и качества используемых инструментов, аксессуаров и материалов.

Чертежные материалы. Основным материалом, на котором выполняются графические изображения, является бумага.

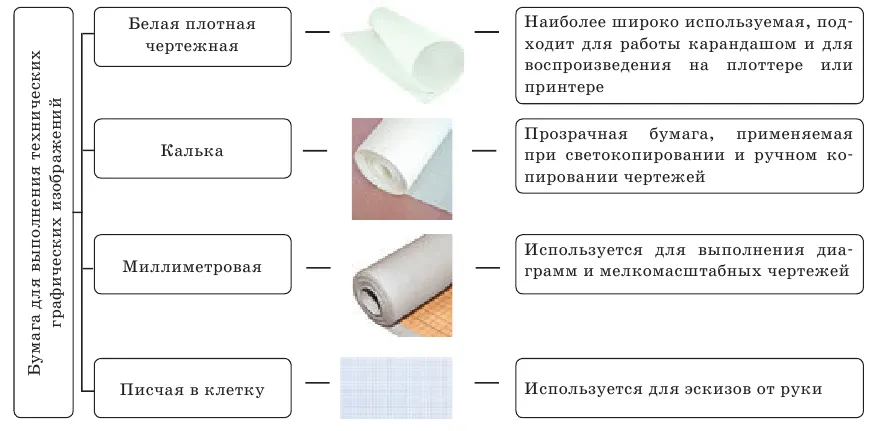

Бумага. Существуют различные типы бумаги, используемые для выполнения технического графического изображения. Основным типом является белая плотная чертежная бумага.

При выполнении чертежа на чертежной бумаге следует помнить, что все изображения выполняются на гладкой стороне бумаги. Свободное поле чертежа можно закрыть чистым листом бумаги, чтобы графитная пыль от карандаша не пачкала поверхность.

Для выполнения чертежей не пригодна бумага для рисования, т. к. на ее поверхности остаются шероховатости и загрязнения от использования ластика, что не дает возможности повторного проведения линий нужного качества.

Чертежные инструменты. К ним относятся линейки, рейсшины, угольники, циркули, трафареты, лекала, транспортиры.

Линейки. Для черчения используются пластиковые или деревянные линейки длиной не менее 30 см. Для проведения параллельных линий удобно пользоваться линейкой с роликом (инерционной рейсшиной).

Линейка

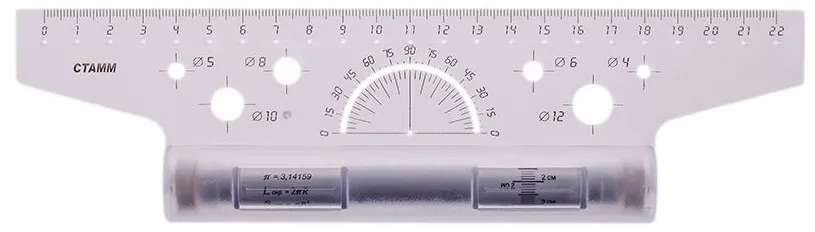

Инерционная рейсшина

Рабочая поверхность линейки, на которую нанесена шкала, должна быть гладкой и прямо-линейной. Для проверки качества линейки проведите прямую линию. Перевернув линейку, со-вместите ее рабочую поверхность с проведенной линией и проведите вторую линию. Линии, про-веденные качественной линейкой, совпадут.

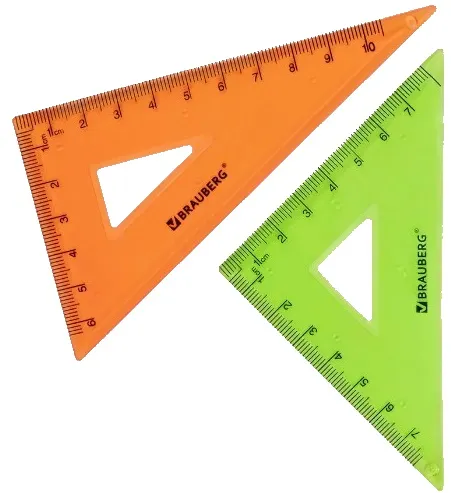

Угольники чертежные. Для черчения применяются два вида угольников: с углами 30°, 60°, 90° и 45°, 45°, 90°; деревянные или пластиковые.

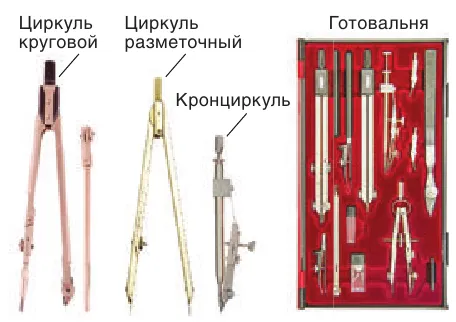

Циркули. Различают циркули круговые (предназначены для вычерчивания окружностей и дуг) и разметочные (циркули-измерители — предназначены для переноса размеров с линейки на чертеж). Для вычерчивания окружностей и дуг малого диаметра при-меняется кронциркуль (его еще называют балеринка). Для хранения циркулей используется специальный футляр — готовальня.

Правила использования циркуля

• игла и графитовый стержень циркуля должны находиться на одном уровне; графитовый стержень должен быть длиной не менее 8—10 мм. графитовый стержень должен быть заточен под углом и вставлен заточенной стороной наружу;
• при проведении окружностей и дуг игла и графитовый стержень должны быть перпендикулярны плоскости чертежа;
• при работе циркуль держат двумя пальцами за рифленую головку, слегка наклонив циркуль вперед примерно на 15°.

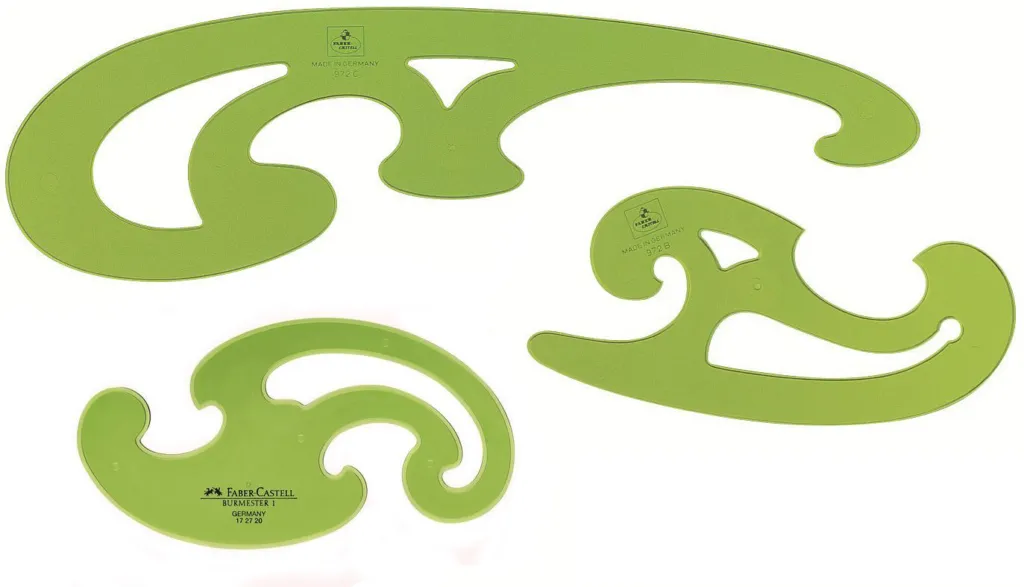

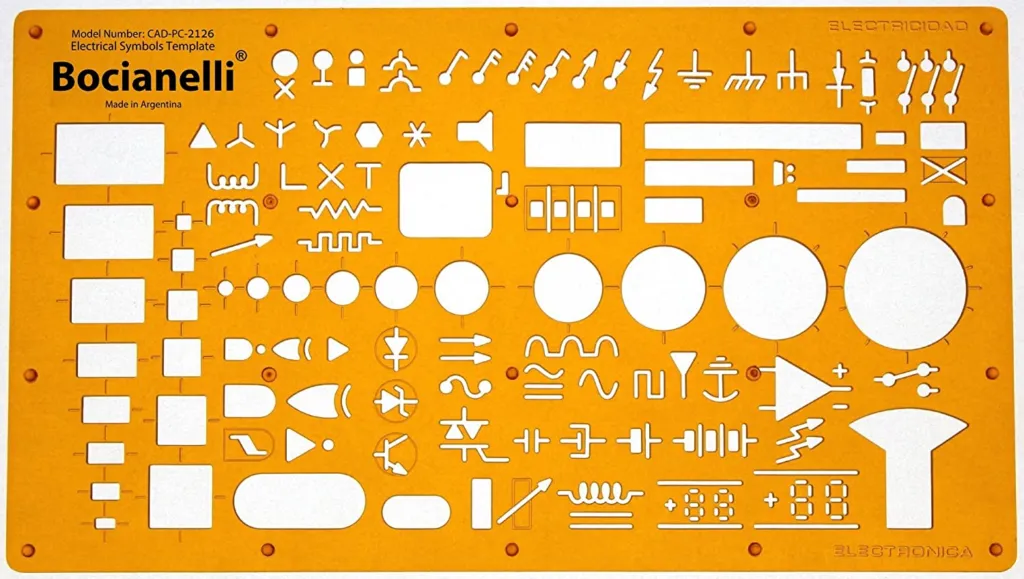

Трафареты и лекала. Трафареты — пластмассовые пластинки с прорезями в виде геометрических фигур, облегчающие и ускоряющие выполнение графических изображений. Лекало представляет собой тонкую пластину из пластмассы с криволинейными кромками и предназначено для выполнения лекальных (не циркульных) кривых.

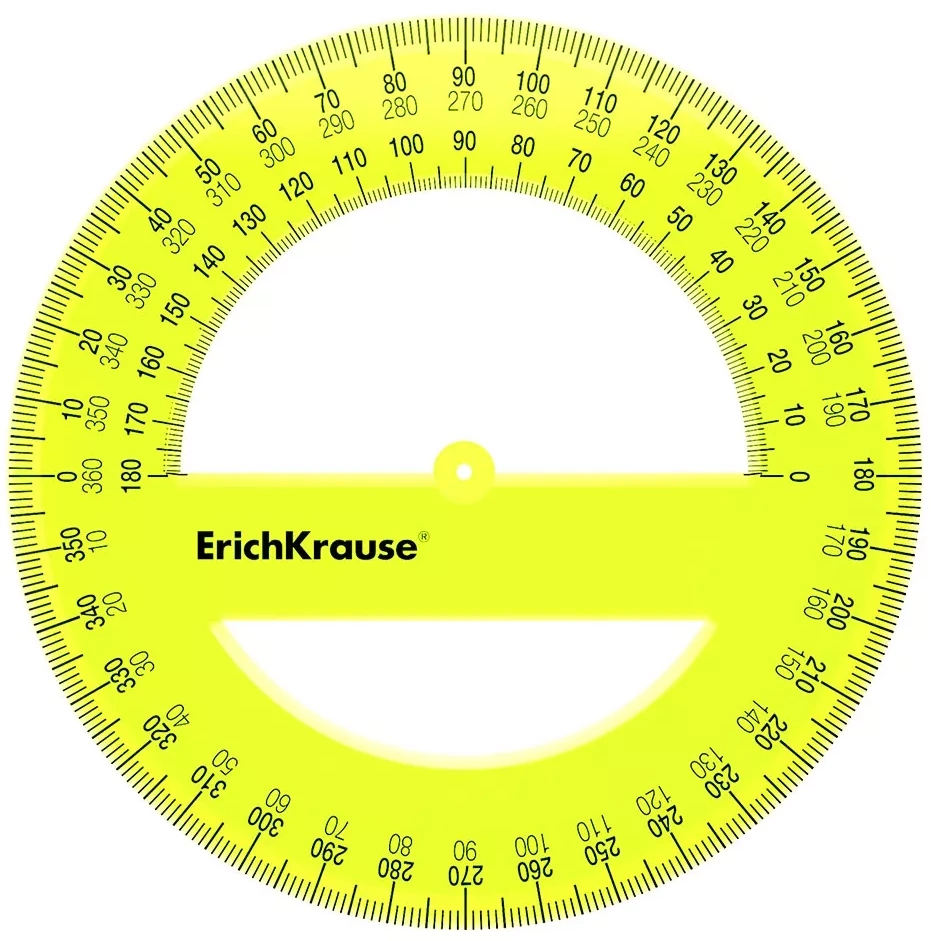

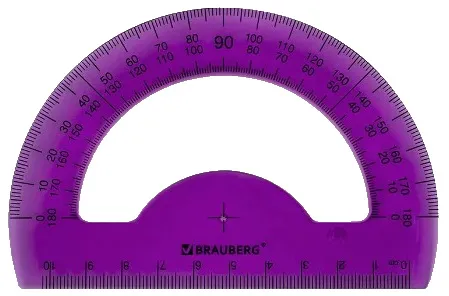

Транспортир. Представляет собой инструмент в виде дуги, разделенной на градусы от 0 до 180° (в некоторых моделях — от 0 до 360°) для измерения углов и нанесения их на чертеже.

Круговые транспортиры на 360° удобны в работе и значительно расширяют возможность их использования.

Чертежные принадлежности. К основным чертежным принадлежностям относятся карандаши чертежные и ластики.

Карандаши чертежные. Для черчения используются деревянные и цанговые (автоматические — диаметр грифеля 2 мм или микроавтоматические — диаметр грифеля 0.3, 0.5, 0.7, 0.9 мм) карандаши с грифелем различной твердости, указанной на карандаше буквами и цифрами.

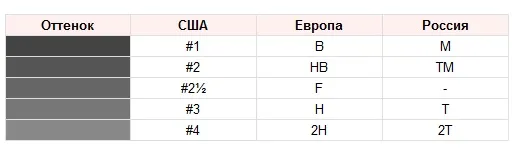

Шкала твердости:

• М — мягкий;
• Т — твердый;
• ТМ — твердо-мягкий.

Европейская шкала твердости:

• В — мягкий, от blackness (чернота);
• H — твердый, от hardness (твердость);
• F — средний тон между НВ и Н (от англ. fine point — тонкость);
• HB — твердо-мягкий (Hardness Blackness — твердость-чернота).

Степень мягкости (твердости) обозначается цифрами. Чем выше цифра, тем грифель мягче или тверже.

Выполнение чертежа начинают карандашом с твердостью Т, 2Т, а обводку выполняют более мягким карандашом с твердостью М. Карандаш для работы должен быть хорошо заточен. Затачивать карандаш нужно на конус. Графитовый стержень должен выступать из деревянной оправы на 8—10 мм. Заострить грифель можно на наклеенной на кар-тон шлифовальной шкурке на бумажной основе.

Во время работы карандаш держите под небольшим наклоном к чертежному инструменту. Чтобы грифель карандаша во время работы оставался острым, периодически поворачивайте его вокруг своей оси.

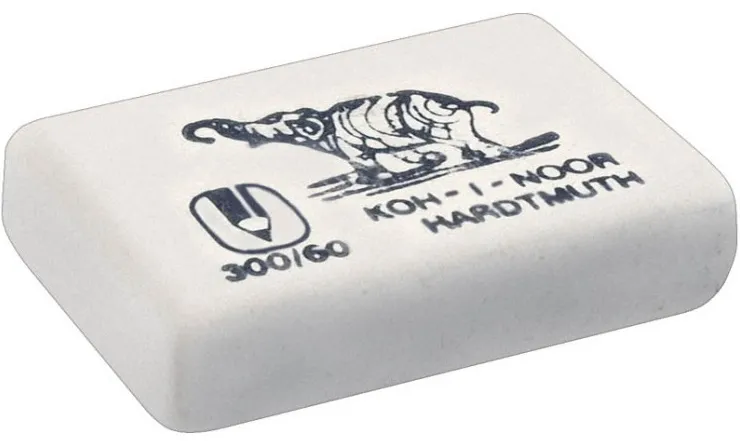

Ластики. Лишние линии на чертеже удаляют мягкими ластиками для карандашей. Ластики необходимо выбирать мягкие, белого или светло-серого цвета, а не цветные, т. к. чаще всего цветные ластики не стирают, а размазывают карандаш, оставляя грязные следы на бумаге. Периодически следует чистить ластик о твердую поверхность, тогда он не будет оставлять следов. Помните, ластиком, предназначенным для удаления чернил шариковой ручки, пользоваться нельзя, т. к. он делает бумагу ворсистой.

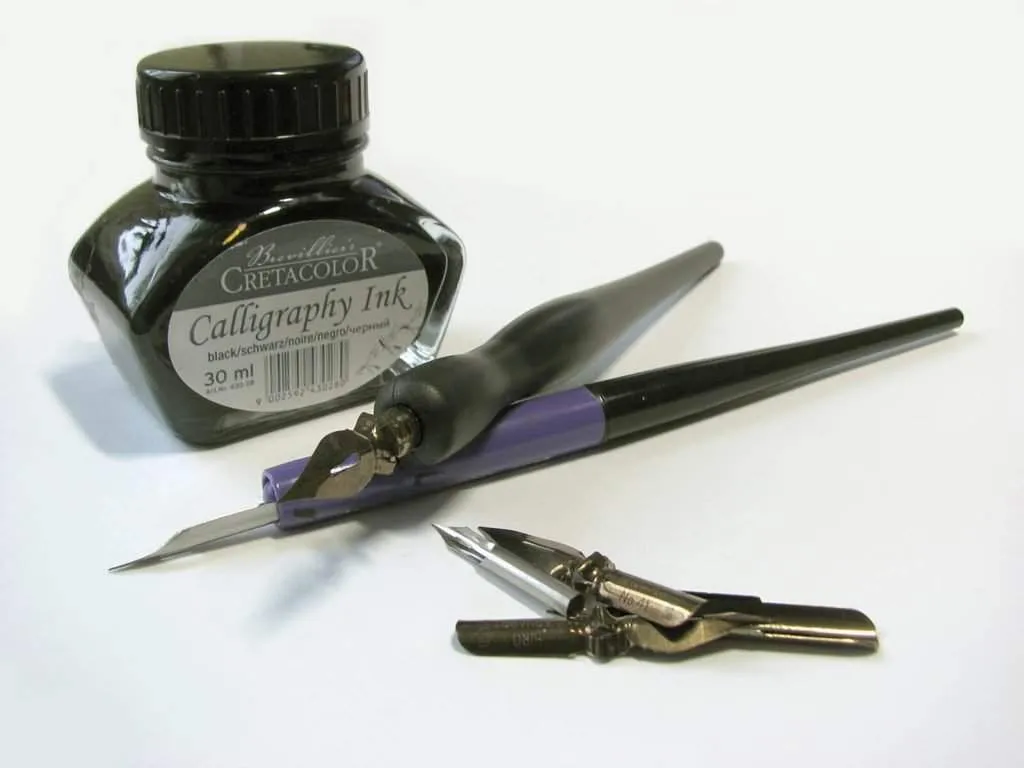

Чертежи можно выполнять не только карандашом, но и тушью. Тушь бывает жидкая и сухая (в виде палочек или плиток). Черная тушь высокого качества имеет густой черный цвет, легко сходит с пера или с рейсфедера. Рейсфедер — это чертежный инструмент для проведения линий и знаков на бумаге тушью или краской. Состоит из двух створок, соединенных в одной точке ручкой. Промежуток между ними заполняется тушью или краской. Ширина линии рейсфедера регулируется поворотом гайки.

Организация рабочего места. Выполнение чертежей — трудоемкий процесс, поэтому постоянно разрабатываются инструменты и приспособления, ускоряющие и облегчающие эту работу. Современные рабочие места конструкторов оснащаются модернизированными столами, компьютерами с установленными специальными программами (графическими редакторами, расчетными и моделирующими программами), принтерами и плоттерами (рис. 11), что значительно ускоряет выполнение проектно-конструкторских работ. В настоящее время программы, используемые конструкторами при разработке изделий, объединяются в системы автоматизированного проектирования (САПР) или CAD-системы.

Для выполнения чертежей высокого качества рабочее место должно быть правильно организовано. Его необходимо правильно освещать. Свет должен падать на чертеж сверху и слева (для левшей справа). При таком положении глаза не будут уставать, а на чертеж не будет падать тень. Во время работы следует сидеть прямо, подняв голову и выпрямив спину, немного наклонившись вперед. Расстояние от глаз до чертежа должно быть не менее 300—350 мм.

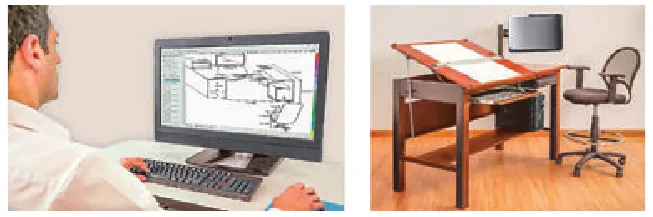

Рис. 11. Современные рабочие места для выполнения чертежей

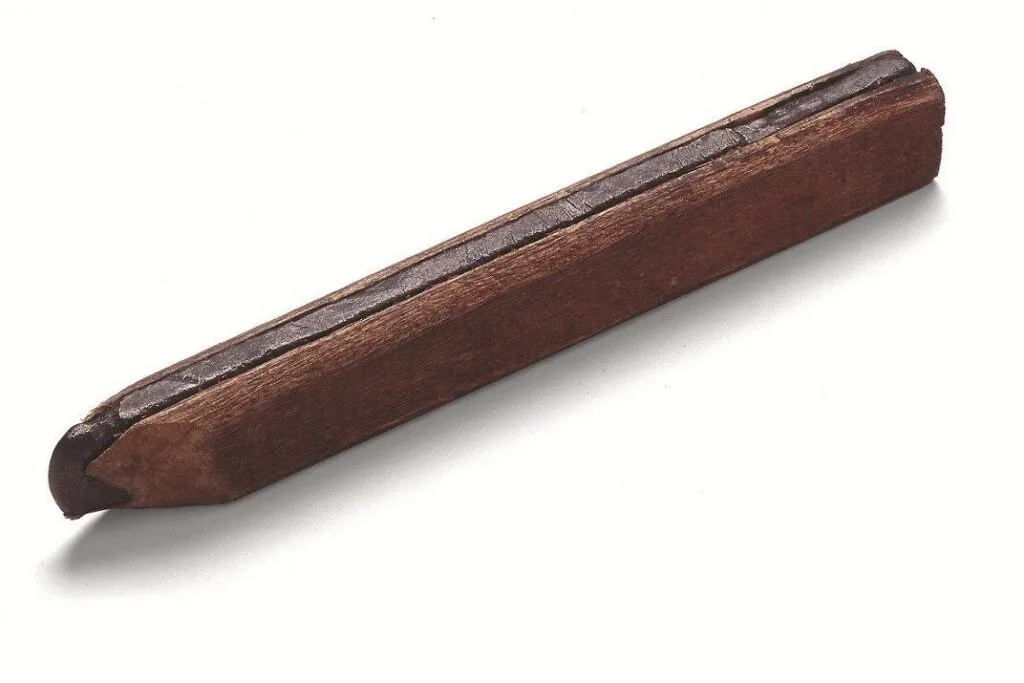

Название карандаш пришло с Востока и в переводе означает «черный камень» или «черный сланец». Считается, что история создания карандаша началась с XIV в., когда появился итальянский карандаш, который представлял собой глинистый черносланцевый стержень, завернутый в кожу. Позднее сланец был заменен порошком из жженой кости, замешанным с растительным клеем.

А вот прародителями карандаша считаются свинцово-цинковые и серебряные палочки, состоящие из куска проволоки, которую иногда припаивали к ручке. Они назывались серебряными карандашами. Писать ими было тяжело, т. к. невозможно было стереть и исправить надписи. Такими карандашами пользовались А. Дюрер и С. Ботичелли.

Правила оформления чертежей: форматы листов чертежей

Как вам уже известно, при выполнении и оформлении чертежей руководствуются едиными правилами, обязательными для всех предприятий, организаций, учебных заведений. Поэтому чертежи изделий нельзя по-разному читать или выполнять. Чертежи должны понимать все специалисты, которые участвуют в изготовлении и ремонте изделий. Правила выполнения и оформления чертежей объединены в единую систему конструкторской документации (ЕСКД). В процессе изучения черчения вы будете знакомиться с различными стандартами (например, на масштабы, линии чертежа, форматы, шрифты и др.). Каждому стандарту присваивается свой номер и год регистрации (напри-мер, ГОСТ 2.109-73 ЕСКД. Основные требования к чертежам).

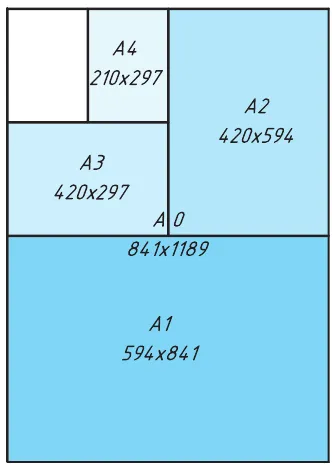

Форматы листов чертежей. Для удобства хранения чертежей их выполняют на листах бумаги определенного размера, называемого форматом. Формат листа определяется размерами его сторон. Стандартом ГОСТ 2.301-68 ЕСКД. Форматы установлен ряд основных и дополнительных форматов (рис. 12). Форматы листов определяются размерами внешней рамки и обозначаются заглавной буквой А и цифрой. На уроках черчения вы будете использовать формат А4, размеры сторон которого 210 х 297 мм или А3 с размерами 420 х 297 мм.

Форматы листов чертежей

Практическая работа №5,6

1. Изучите материал:

Линии чертежа

Основными элементами любого чертежа являются линии. Чтобы чертеж был более выразителен и понятен для чтения, его выполняют разными линиями, начертание и основные назначения которых установлены стандартом ГОСТ 2.303-68 ЕСКД.

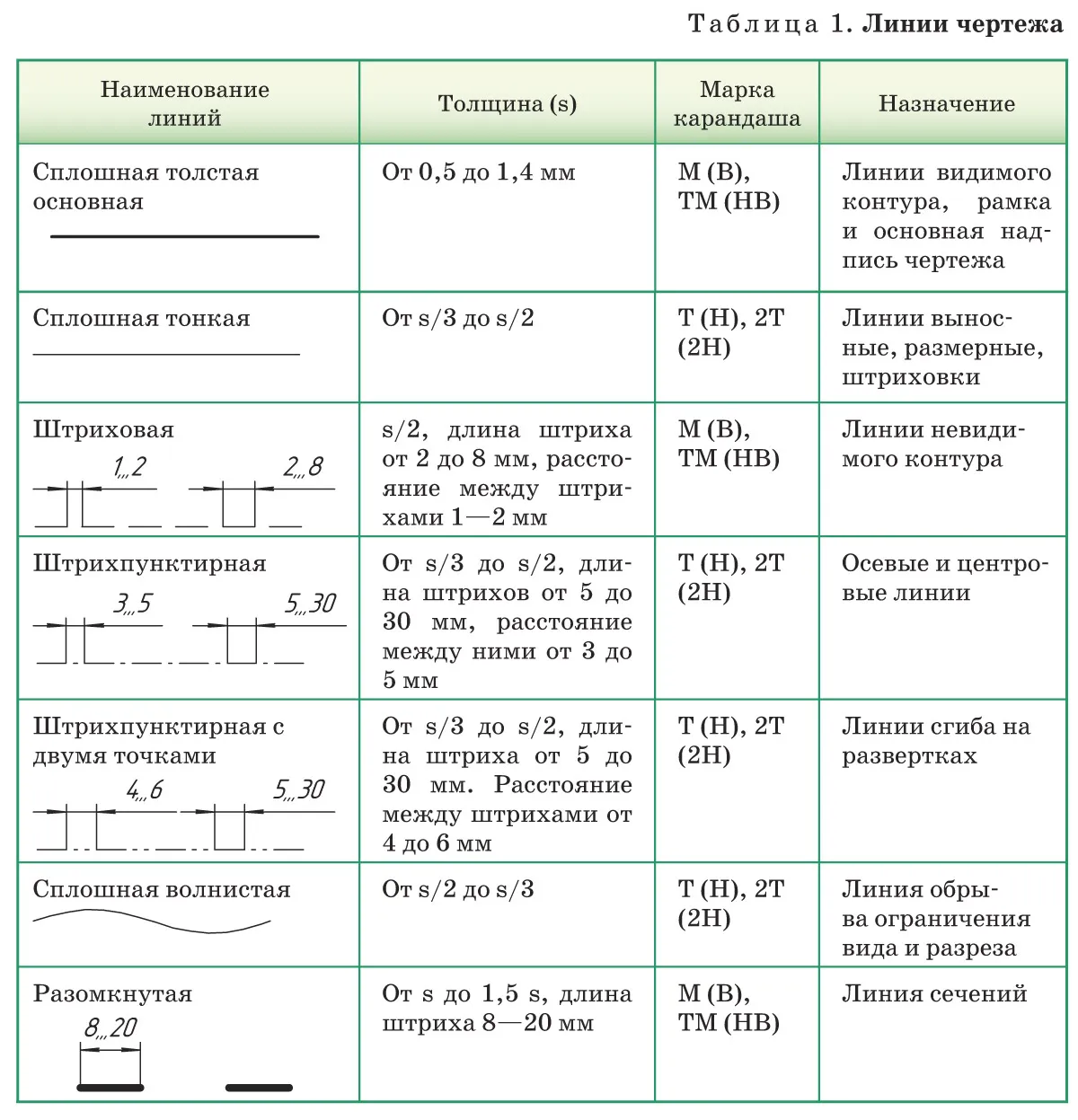

Линии. Толщина линий обозначается буквой s. Толщина других линий выбирается в зависимости от выбранной толщины (s) сплошной толстой основной линии. Каждому типу линии соответствует свое назначение на чертеже (табл. 1).

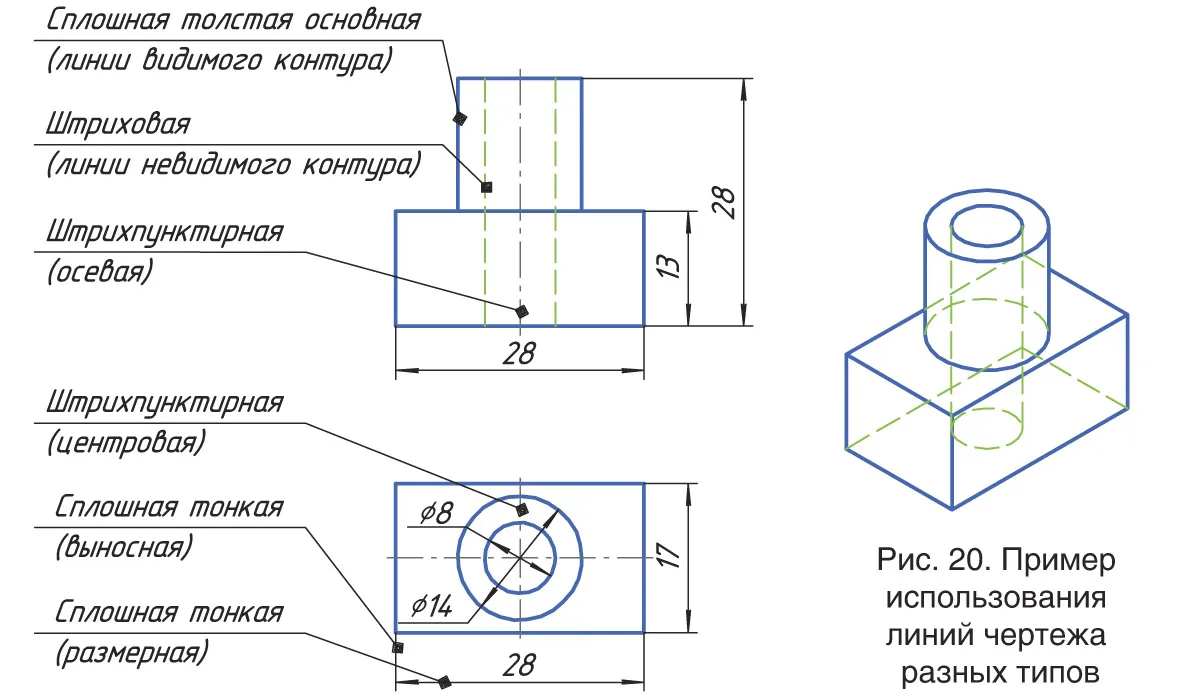

Чаще всего вы будете применять четыре основные типы линий: сплошная толстая основная, сплошная тонкая, штриховая и штрихпунктирная (рис. 20)

Правила начертания линий

• Каждый чертеж рекомендуется предварительно выполнять сплошными тонкими линиями.
• Вычерчивание чертежа начинают с проведения осевых и центровых линий, от которых ведутся последующие построения.
• Толщина линий одного типа на чертеже должна быть одинаковой.
• При начертании штриховой и штрихпунктирной линий штрихи и промежутки между штрихами должны быть одинаковой длины.
• Штриховая и штрихпунктирная линии пересекаются и заканчиваются только штрихами.
• Штрихпунктирная линия выводится за контур изображения на 2 мм.

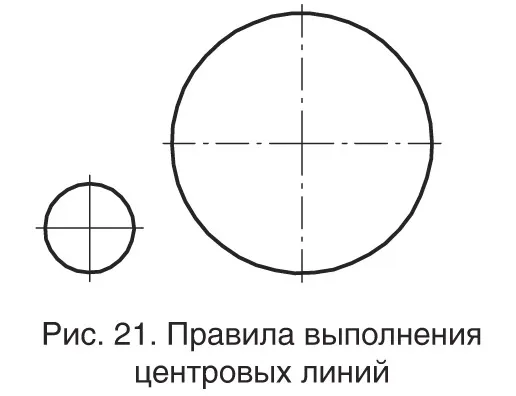

Помните! Центр окружности изображается не точкой, а пересечением штрихов. Штрихи выступают за контур окружности на 2 мм. Если диаметр окружности меньше
12 мм, центровые штрихи изображают сплошной тонкой линией (рис. 21).

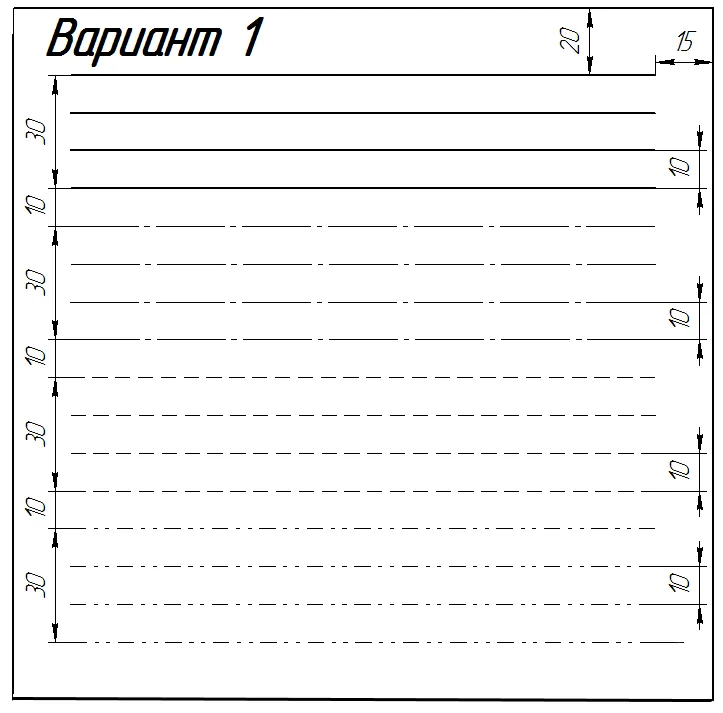

2. Приготовьте бумагу для черчения, карандаши, ластик и линейку. Выполните практическую работу: Вариант №1
