Защитные автоматы для электрических сетей

В каждой электрической сети применяется значительное количество устройств, основная цель которых заключается в обеспечении безопасности линий и оборудования путем предотвращения токовых перегрузок и коротких замыканий.

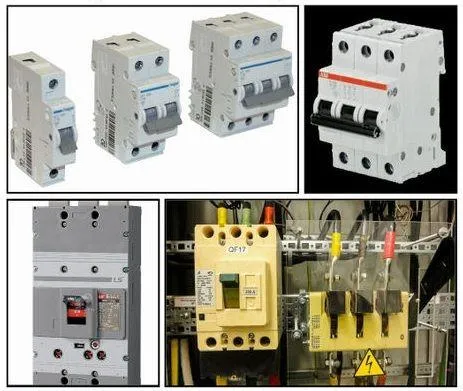

Типы электрических автоматов

Автоматические выключатели широко используются в системах электроснабжения, обеспечивая надежную защиту электрическим цепям и сетям, бытовым приборам и электрооборудованию. Их основной задачей является обесточивание цепи в нужный момент путем отключения подачи электрического тока. Срабатывание автомата защиты происходит при коротких замыканиях, а также при нагреве проводов из-за перегрузок в сети.

могут работать в цепях постоянного и переменного тока, а универсальные конструкции способны работать при наличии в сети любого электрического тока. В соответствии с конструкцией, они разделяются на три типа, которые служат основой для других разновидностей автоматических выключателей:

• Воздушные автоматы. Используются в промышленном производстве, где токи в цепях могут достигать нескольких тысяч ампер.
• Автоматы в литом корпусе. Отличаются широким рабочим диапазоном, составляющим от 16 до 1000 А.
• Модульные автоматы. Именно они широко используются в квартирах и частных домах. Их название связано со стандартной шириной, составляющей кратность в 17,5 мм, в зависимости от количества полюсов. То есть, в одном блоке может использоваться сразу несколько выключателей.

Все автоматы защиты разделяются в соответствии с показателями номинального тока и напряжения, поскольку большинство защитных устройств устанавливаются в сетях 220 или 380В.

Автоматические выключатели могут быть токоограничивающими и не токоограничивающими. В первом случае автомат представляет собой выключатель, в котором время отключения установлено на чрезвычайно малую величину, в течение которой токи короткого замыкания не успевают достичь максимума.

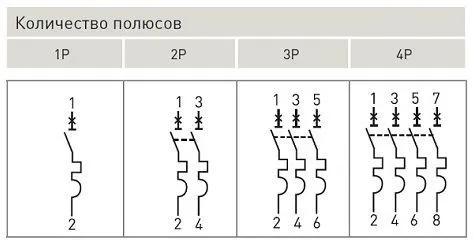

Автоматы классифицируются по числу полюсов и могут быть одно-, двух-, трех- и четырехполюсными. Они оборудуются максимальными, независимыми, минимальными или нулевыми расцепителями напряжения. Большое значение имеет скорость срабатывания, когда устройства могут быть нормальными, быстродействующими и селективными. В некоторых приборах допускается сочетание технических характеристик. Некоторые модели оборудуются свободными контактами, а проводники подключаются к ним разными способами.

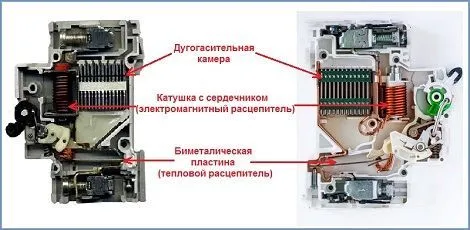

Существует разделение на различные типы по конструкции расцепителя или размыкателя, установленного в автомате. Данные элементы играют важную роль и разделяются как магнитные и тепловые. В первом случае размыкатель относится к быстродействующим и обеспечивает защиту при коротких замыканиях. Время срабатывания составляет от 0,005 до 3-4 секунд. Работа теплового расцепителя происходит гораздо медленнее, поэтому он используется в основном для защиты от перегрузок. Основой элемента является биметаллическая пластина, нагревающаяся при возрастающих нагрузках. Период срабатывания находится в пределах от 3-4 секунд до нескольких минут.

Кроме того, автоматы разделяются по типам отключения или по времятоковым характеристикам. Каждый тип маркируется символами А, В, С, D, К, Z. Например, тип А используется при размыкании цепей, имеющих значительную длину проводки, хорошо защищает полупроводниковые устройства. Предел срабатывания составляет 2-3 номинальных тока. Тип В применяется в системах освещения общего назначения и обладает порогом срабатывания 3-5 номинальных тока. Более подробные сведения о каждом типе автомата можно взять из таблицы.

Типы расцепителей автоматических выключателей

Все расцепители, используемые в автоматических выключателях, можно условно разделить на две группы. В первую группу входят устройства, защищающие электрические цепи и способные распознавать наступление критической ситуации, когда появляются сверхтоки. В результате срабатывания дальнейшее развитие аварии пресекается за счет расхождения главных рабочих контактов.

Вторая группа расцепителей представлена дополнительными устройствами, не входящими в базовую комплектацию автоматов. Под заказ могут устанавливаться:

• Независимые расцепители, способные дистанционно отключать автоматы при поступлении сигнала из вспомогательной цепи.
• Расцепитель минимального напряжения. Выполняет отключение автомата в случае падения напряжения ниже допустимых пределов.
• Расцепитель нулевого напряжения. Его контакты размыкаются при наступлении значительного падения напряжения.

Тепловой расцепитель

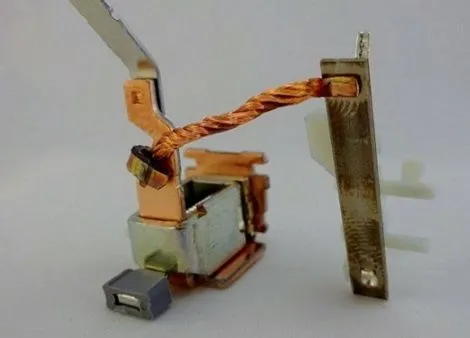

Образец теплового расцепителя, представленный на рисунке, выполнен в виде биметаллической пластины. В процессе нагревания она изгибается, меняет форму и оказывает воздействие на расцепляющий механизм. Для изготовления пластины две металлические ленты соединяются между собой механическим путем. Материал каждой ленты имеет разный коэффициент температурного расширения. Соединение выполняется методом пайки, сварки или заклепывания. Изгиб пластины образуется за счет разного изменения длины во время нагревания. Тепловые расцепители обеспечивают защиту от перегрузочных токов и могут быть настроены на заданный режим срабатывания.

Главным преимуществом теплового расцепителя является высокая устойчивость к вибрациям, отсутствие трущихся деталей и возможность работы в загрязненном виде. Они отличаются простотой конструкции и низкой стоимостью. В качестве недостатков следует отметить постоянное потребление электроэнергии, чувствительность к перепадам температур, возможность ложных срабатываний при нагревании посторонними источниками.

Такое же широкое применение получили электромагнитные расцепители, обладающие мгновенным действием. Конструктивно они выполнены в виде соленоида с сердечником, воздействующим на расцепляющий механизм. Когда по обмотке соленоида протекает сверхток, это приводит к созданию магнитного поля, перемещающего сердечник, и одновременно преодолевающего сопротивление возвратной пружины.

Настройка электромагнитного расцепителя производится на срабатывание при коротком замыкании, значение которого составляет 2-20 ln. В свою очередь значение ln = 200 А. Погрешность настроек может составлять 20% в ту или иную сторону от заданной величины. Поэтому уставки срабатывания для силовых автоматов указываются в амперах или в кратном значении номинального тока. Модульные автоматические выключатели имеют защитные характеристики, обозначаемые В (3-5), С (5-10) и D (10-50), где цифровые значения соответствуют предельному номинальному току ln, при котором наступает расхождение контактов.

Электромагнитный расцепитель

Основными плюсами электромагнитных расцепителей являются устойчивость к вибрациям, ударам и прочим механическим воздействиям, а также простота конструкции, облегчающая ремонт и обслуживание устройства. К недостаткам можно отнести мгновенное срабатывание, без задержек по времени, а также создание магнитного поля во время работы.

Выдержка времени имеет большое значение, поскольку за счет нее обеспечивается селективность. При наличии селективности или избирательности, вводным автоматом распознается наличие короткого замыкания, но оно пропускается на определенное установленное время. В течение этого временного промежутка должно успеть сработать нижестоящее защитное устройство, отключающее не весь объект, а лишь поврежденный участок.

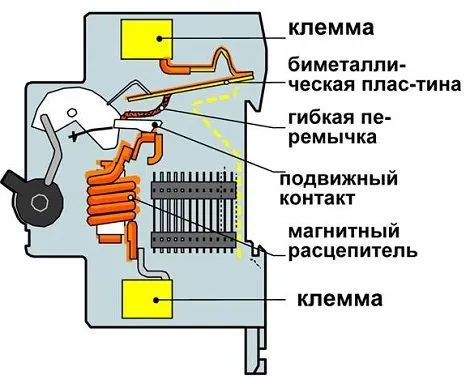

Довольно часто тепловой и электромагнитный расцепители применяются совместно, путем последовательного соединения обоих элементов. Такая связка получила название комбинированного или термомагнитного расцепителя.

Полупроводниковый расцепитель

К более сложным устройствам относятся полупроводниковые расцепители. В состав каждого из них входит блок управления, измерительные трансформаторы при переменном токе или магнитные усилители при постоянном токе, а также исполнительный электромагнит, выполняющий функцию независимого расцепителя. С помощью блока управления настраивается программа, определенная пользователем, под руководством которой будут расцепляться главные контакты.

В процессе настроек выполняются следующие действия:

• Регулируется номинальный ток автомата
• Настраивается выдержка времени в зонах перегрузок и коротких замыканий.
• Определяется уставка срабатывания при коротком замыкании.
• Настройка защитных переключателей на срабатывание от однофазного короткого замыкания и токов включения.
• Настройка переключателя, отключающего задержку по времени, когда при коротком замыкании режим селективности изменяется на режим мгновенного действия.

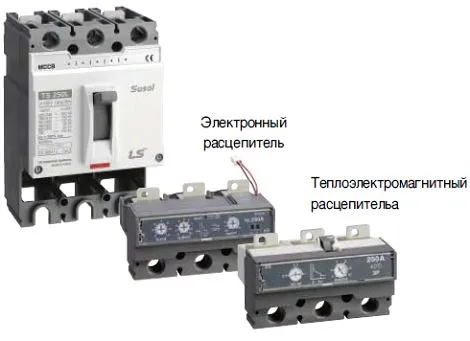

Электронный расцепитель

Конструкция электронного расцепителя напоминает устройство аналогичного полупроводникового прибора. Он также состоит из электромагнита, измерительных устройств и блока управления. Значение рабочего тока и время выдержки устанавливается ступенчато, обеспечивая гарантированное срабатывание при коротком замыкании и пусковых токах.

Достоинствами этих приборов являются разнообразие настроек и возможность выбора, работа установленной программы с высокой точностью, наличие индикаторов работоспособности и причин срабатывания, логическая селективная связь с выключателями, расположенными выше и ниже автомата.

К недостаткам можно отнести высокую цену, хрупкость блока управления и чувствительность к влиянию электромагнитных полей.

Какой автомат на какое сечение провода?

Выбор автомата для защиты провода зависит от нескольких факторов, таких как сечение провода, его длина, мощность потребляемой нагрузки и тип автомата, используемого в электрической системе.

Обычно для защиты проводов используют автоматические выключатели (автоматы) типа В или типа С. Вид автомата (тип В или тип С) зависит от характеристик нагрузки и длины линии.

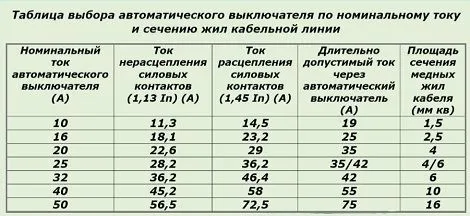

Для выбора правильного автомата необходимо учитывать ток нагрузки, которую он должен защищать, и сечение провода. Для определения подходящего автомата рекомендуется обратиться к таблице соответствия сечения провода и тока автомата, которую можно найти в электротехнических справочниках или на сайтах производителей автоматов.

Например, для провода сечением 1.5 квадратных мм рекомендуется использовать автомат типа В или типа С с током 10-16 А, а для провода сечением 2.5 квадратных мм — автомат типа В или типа С с током 16-20 А. Однако, конкретные рекомендации могут отличаться в зависимости от конкретных условий эксплуатации и требований нормативных документов.
