Монтаж, виды и характеристики воздушного клапана для канализации

На чтение 8 мин. Просмотров 22.6k. 28 июля, 2021

1. Для чего нужно данное приспособление?
2. Принцип работы
3. Определяем место установки
4. Монтаж клапана своими руками — в квартирах; в частном доме
5. Цены и производители
6. Виды клапанов
7. Особенности эксплуатации
8. На что обращаем внимание при выборе воздушного клапана

Воздушный клапан выполняет функцию избавления системы от воздуха, уравнивает разницу давления и предотвращает образование воздушных заторов. Вариантов бывает три: рычажные, мембранные и цилиндрические клапаны.

Канализация – это многофункциональная и важная коммуникация. Но, как и иные блага цивилизации, подобная система имеет отрицательные моменты, в частности неприятный запах и шум. Чтобы минимизировать подобные проблемы и был придуман воздушный клапан для канализации.

Данное устройство разрабатывалось специально для того, чтобы эффективно бороться с трудно переносимым запахом. Подобный элемент также называют аэратор, с его помощью можно избавиться от шумов, производимыми трубами. Задачи приспособления — создать заслон и защитить квартиру от обратного проникновения запахов.

Из нашего обзора вы узнаете, как работает воздушный клапан, тонкости его установки и какие бывают виды приспособлений.

Для чего нужно данное приспособление?

Сигналом того, что требуется установка клапана, являются следующие признаки — возникновение неприятных запахов и/или появление посторонних звуков. Любое отклонение от нормы, является подсказкой о неправильном проектировании  канализации. Клапан нужен для компенсации напора в системе.

Он не только является заменой вентиляционного стояка, но и позволяет решать следующие проблемы:

1. Выручит, когда нельзя поставить фановый стояк.
2. Снижает потери тепла через вентиляцию.
3. Улучшает функциональность всей канализационной системы.
4. Одна из его задач – защита от срыва фанового элемента.

Принцип работы

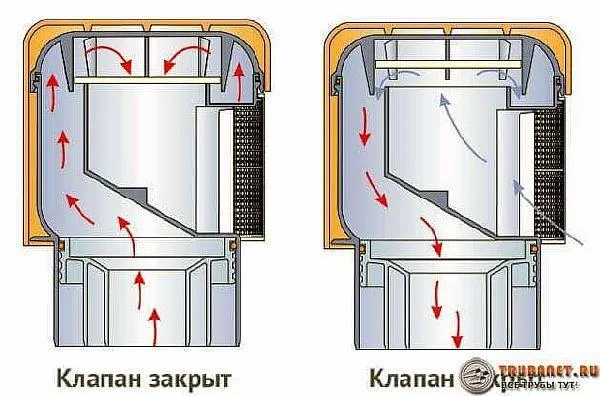

Итак, рассмотрим принцип работы канализационного воздушного клапана:

1. При осуществлении слива воды, жидкость проходит в канализационный трубопровод. Процесс сопровождается снижением давления.
2. Благодаря различию с атмосферным давлением, открывается воздушный клапан. В отверстия на боковой части проникает воздух.
3. Давление нормализуется после попадания в трубопровод необходимого объема воздуха. В результате устройство принимает исходное положение, что в свою очередь создает герметичность системы.

Весь процесс происходит очень быстро, и в результате срабатывания гидрозатвора неприятные запахи из канализации не попадают в помещение.

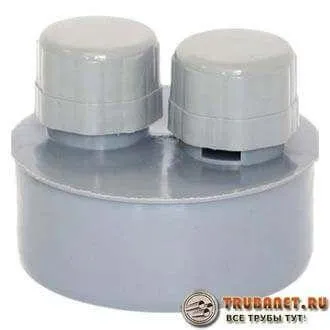

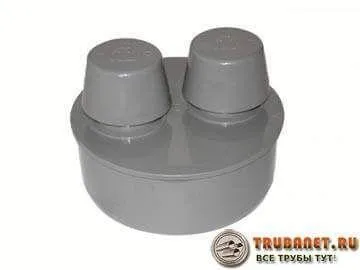

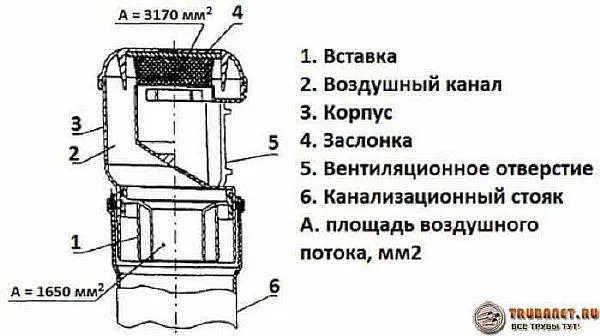

Воздушный клапан для канализации состоит из корпуса, который изготавливается из полимеров повышенной жесткости. Верхняя часть снимается, что позволяет произвести осмотр и его очистку.

Прокладка из прорезиненного материала обеспечивает плотное прилегание. Предусмотрено отверстие для воздуха, в результате чего срабатывает механизм открытия и закрытия. Подобное приспособление позволяет выравнивать отрицательное давление в конструкции. В обычном состоянии воздух идет через фановую трубу.

Обратите внимание! Данное приспособление защищает помещение не только от метана, но и от вредных микроорганизмов, и спор грибов.

Определяем место установки

Важно знать! Клапан воздушный для канализации обычно крепят на 20-30 см выше основной трубы.  Во время монтажных работ нельзя допустить проникновения на мембрану пыли, грязи или жидкости. Для оптимальной работы, необходима систематическая подача кислорода.

Для монтажа в квартире, прибор крепится на трубопровод, находящийся в вертикальном положении. Подобный способ не обеспечит вентиляцию стояка, но в конкретной области позволит устранить появление запахов.

Рекомендуется установить канализационный воздушный клапан и в частном доме. При этом можно не проводить фановую конструкцию через крышу. Но некоторые специалисты утверждают, что он должен монтироваться только, как вспомогательная деталь к стояку.

В частных домах и в квартирах ставится канализация из пластика. Воздушные элементы также делаются из полипропилена или ПВХ.

Клапан обязательно ставится:

1. В высотных зданиях, которые подсоединены к очистным сооружениям.
2. В зонах выбраса отходов.
3. При подсоединении канализации к санитарным объектам.
4. В системах, которые могут подсоединяться в горизонтальном направлении.

Монтаж клапана своими руками — в квартирах; в частном доме

Установить данный элемент можно самостоятельно или вызвать специалиста. Отличий монтажа в частном доме или квартире не существует, везде присутствует единый принцип установки. Но выполняя монтаж, необходимо соблюдать следующие правила:

1. Устройство нельзя устанавливать в помещениях, где не предусмотрено отопление.
2. При применении приспособления, важно обеспечить к нему свободный доступ для проведения ревизии или профилактических осмотров.
3. При выполнении крепежа автоматического варианта, важно выяснить точку самого высокого стока в стояк.
4. Фиксация производится выше 10 см от данной точки. Это актуально, если не был поставлен трап для слива.
5. Если трап оборудован, деталь крепится на 35 см над уровнем напольного покрытия.
6. Клапан должен размещаться в раструбе в области с уплотнительным кольцом. Направление по вертикали обеспечит хорошую функциональность канализации.

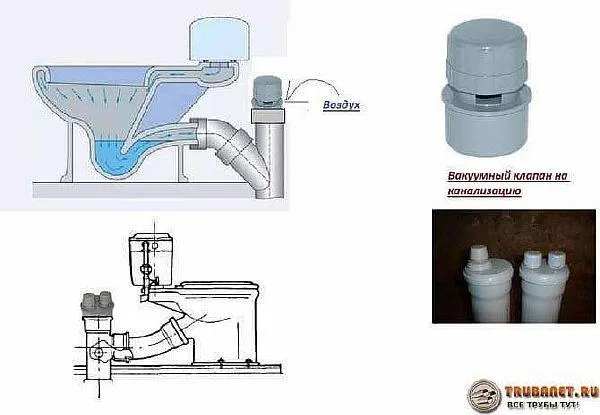

Современные приборы можно применять в ванной или туалете. Они легко устанавливаются на стояк. Простые приспособления ставятся на умывальник, ванную или мойку. Для фановой трубы рекомендуется выбрать цилиндрический вид конструкции.

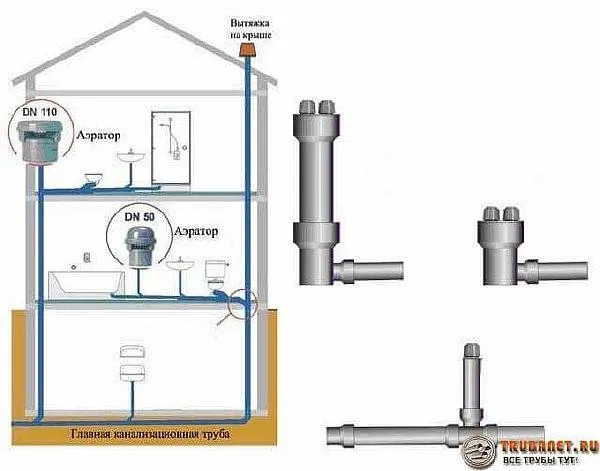

Воздушный клапан для канализации диаметром 50 мм разбавляет воздух системы в областях горизонтального типа. Его нужно устанавливать на протяженных участках трубопровода. При создании наклона будет происходить естественный выход системы стоков.

Воздушный клапан для канализации диаметром 110 мм, в основном используют на фановых труб. При определенных условиях допустимо крепление на вспомогательный стояк. Нельзя крепить  механизм под наклоном.

Клапан необходимо установить с соблюдением точной инструкции. Его монтируют во фланец, на резьбу или с применением муфты. Следует создать герметичные соединения и стыки, а затем проверить данный параметр после завершения работ.

В начале монтажных работ, обязательно проверяют, перекрыты ли краны с подачей воды. Затем демонтируется необходимый элемент трубы и на этот участок ставится клапан. Если трубопровод размещается горизонтально, нужно проверить направление потока воды с параметрами на устройстве. Раструб и трубу входа не рекомендуется переставлять, так как клапан не будет запускаться.

В раструб трубы из пластика механизм устанавливается без вспомогательных деталей, а герметичность обеспечивается специальным уплотнителем из раструба. При монтаже в трубу из чугуна придется использовать переходник. Такой вариант отличается более сложным монтажом.

При монтажных работах необходимо обеспечить плотное соединение основного приспособления и элементов гребенки и раструба.

Если конструкция имеет раструбный тип соединения, монтажные работы выполняются так:

1. Поверхности очищаются от пыли.
2. Кольцо уплотнения очищаются и обезжириваются, затем прокладывается желоб.
3. Контактирующие детали смазываются герметикам или глицерином, что снижает трение.
4. Конец клапана подводится в раструб до специальной отметки.
5. На этом этапе важно проверить качество крепления путем поворота.
6. Дополнительно область с зафиксированным клапаном крепят хомутом.

После завершения работ, следует обследовать стыки на герметичность.

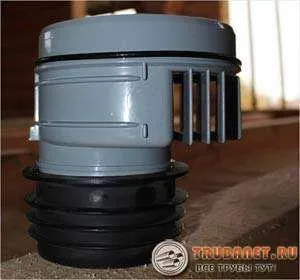

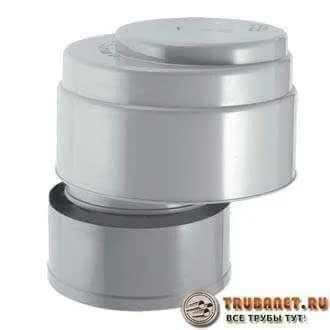

Вентиляционные воздушные клапаны McAlpine для канализаци

Цены и производители

Модели подбираются с учетом определенных критериев. Это диаметр, значение которого может быть 50, 75 и 110. А также пропускной способности – показатель варьируется в пределах 7-37 литров в секунду.

На российском рынке представлена продукция из следующих стран:

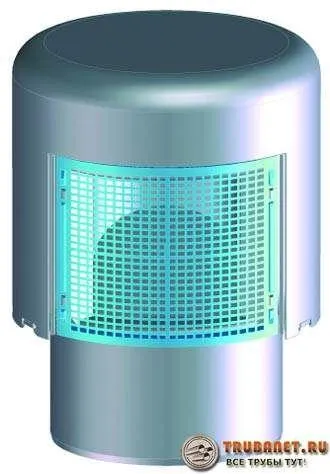

1. Компания HL из Австрии предлагает самые дорогостоящие конструкции. Цена варьируется в пределах 2500-3600 в зависимости от моделей.

1. McAlpine из Великобритании предоставляет изделия в средней ценовой категории 1200-1300 рублей.

1. Можно приобрести и недорогие воздушные клапаны от отечественных производителей Sinicon и Политэк. Стоимость приборов варьируется в пределах 150-380 рублей.

Виды клапанов

Существуют разные виды данных приспособлений. Они различаются особенностями работы. Рассмотрим их.

1. Автоматический — востребован для применения в малогабаритных частных домовладениях. Прибор не справится со значительными нагрузками.
2. Кинетический клапан правильно функционирует при низком давлении. Данное устройство защищает от накоплений воздуха во время сливов.
3. Комбинированный вариант – это прибор, сочетающий два вида.

Трубопровод может устанавливаться в любом направлении. И для каждого случая предусмотрен отдельный вариант. При установке воздушного клапана на канализацию следует правильно подбирать диаметр труб.

Как избежать неприятных запахов из канализации — вакуумный клапан

Данный фактор влияет на разделение:

1. Приемный аэратор имеет диаметр 20 см. Прибор оснащен фильтром, задерживающим твердые взвеси. Такой вариант крепится на горизонтальную магистраль.

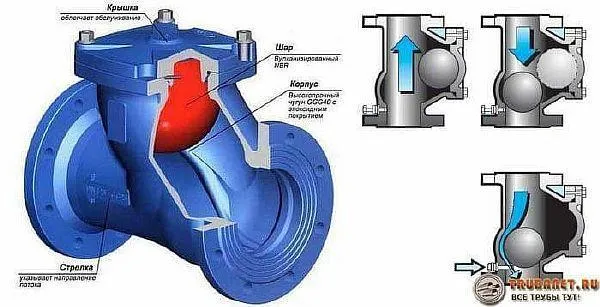

2. Шаровые устройства фиксируются на трубы с небольшим диаметром. В качестве затвора в приборе используется шаровая деталь.
3. Меж фланцевые приспособления характеризуются компактностью и небольшим весом. Изделия бывают проходными или угловыми. Затвор представлен специальной пластиной.

Стоит классифицировать изделия и по способу крепежа. Устройства могут монтироваться методом сварки. Такой вариант не подходит для жилых помещений. Для труб с небольшим диаметром подходит крепеж с муфтами.

Если на клапане не предусмотрен элемент крепежа, то его зажимают между фланцами. Не редко применяется и фиксация через фланцы с применением уплотнителя.

Особенности эксплуатации

Нюансы установки канализационного устройства регулируются специальными нормами СниП. Чтобы прибор прослужил длительное время, необходимо следить за его исправностью и регулярно проверять качество функционирования.

1. Проблемы могут спровоцировать залипание штока или мембраны на одном месте.
2. При заклинивании устройства в открытом виде, в помещение могут попасть канализационные запахи.
3. При остановке в закрытом состоянии, могут слететь гидрозатворы.

Особая прочность конструкции и систематические тестирования устройства позволят избежать аварийных ситуаций.

Монтаж устройства в сочетании с фановыми или вентиляционными отводами помогает избежать срыва гидрозатворов.

Если прибор перестал справляться со своими обязанностями, то причина может быть в нарушении функционировании канализации в целом. В данном случае нужно обратить внимание была ли недавно установлена бытовая техника – стиральная или посудомоечная машина.

Устранить запах из канализации

При сливе под напором воды в канализацию может нарушаться функционирование системы. В такой ситуации рекомендуется поставить дополнительный прибор, обеспечивающий работу бытовой техники.

На что обращаем внимание при выборе воздушного клапана

При подборе подходящего приспособления важно учитывать особенности крепежа, параметры давления в системе, направление расположения конструкции. Учитываются и следующие особенности:

1. Детали должны быть сделаны из материалов высокого качества со стойкостью к агрессивным компонентам.
2. Возможность регулировки конструкции ручным способом.
3. В современных моделях присутствуют защитные механизмы от грызунов, которые могут прийти из канализации.

Установка в канализацию воздушного клапана навсегда избавит владельцев жилища от зловония из труб. Монтаж полезного приспособления не только устранит проблему с запахами, но и поможет сэкономить средства на ремонт стояка.

Канализация вакуумный клапан

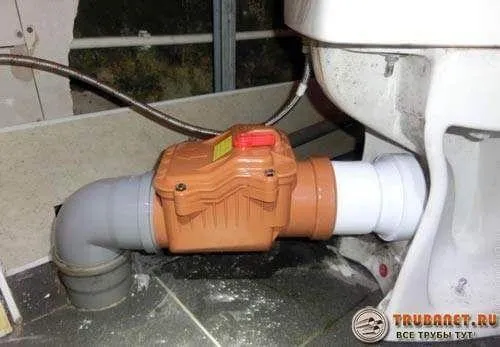

Как устроен и работает обратный клапан?

Обратный клапан в системе отопления или водоснабжения — это устройство, которое предотвращает обратный поток жидкости в обратном направлении по трубопроводу. Он работает благодаря специальному механизму, который позволяет жидкости проходить только в одном направлении.

Обратный клапан имеет два отверстия, одно из которых обозначено как вход, а другое как выход. Вход на клапане соединяется с трубопроводом, который передает жидкость, а выход — с трубопроводом, который принимает жидкость.

Когда давление жидкости направлено в сторону входного отверстия, клапан открывается и жидкость проходит через него в сторону выходного отверстия. Когда же давление направлено в обратном направлении, клапан автоматически закрывается, чтобы предотвратить обратный поток жидкости в обратном направлении.

Таким образом, обратный клапан играет важную роль в системах отопления и водоснабжения, предотвращая обратный поток жидкости, который может привести к авариям и неисправностям в системе.
