Собственноручное изготовление двухтрубной системы отопления ‘ленинградка’ для дома

Выбор подходящей системы отопления для частного дома – это задача, требующая внимания и взвешенных решений. Процесс выбора правильной отопительной системы является ключевым для обеспечения постоянной теплоты и комфортных условий проживания в помещении. Для примера, двухтрубная система отопления, также известная как «ленинградка», может быть рассмотрена в качестве варианта.

1. Система отопления доме руками — особенности и достоинства “ленинградки”
2. Двухтрубная система отопления частного дома своими руками
3. Однотрубная система отопления частного дома своими руками
4. Однотрубная система отопления частного дома своими руками

Система отопления доме руками — особенности и достоинства “ленинградки”

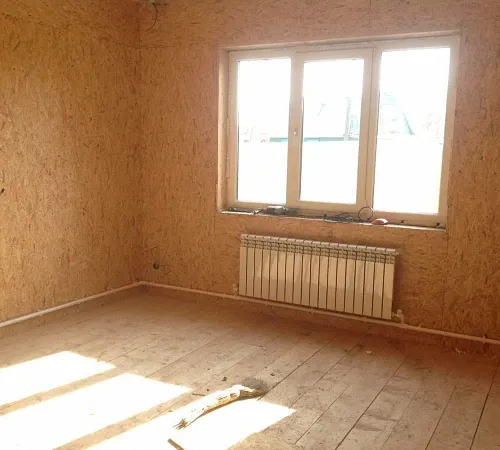

Система отопления под названием ленинградка подразумевает использование одной трубы для подачи теплового носителя. При этом, система идет от одной магистрали с постепенным расположением приборов отопления, по которым циркулирует тепловой носитель. Выделяют два варианта разводки труб:

• вертикальный;
• горизонтальный.

Схему прокладки труб необходимо определить еще на этапе строительства дома. Рекомендуется использовать данную схему отопления в одноэтажном или максимум двухэтажном доме.

По принципу действия “ленинградка” отличается простотой исполнения. Тепловой носитель, в нашем случае вода, движется от котла к линии подачи, которая разводит ее по всем помещениям. После этого, тепловой носитель попадает снова в котел. Таким образом, система представляет собой целостность в виде замкнутого контура, отличающегося цикличностью выполнения.

В каждом помещении следует установить радиаторы, которые подключают к подающей трубе. Количество и размер радиаторов определяется в соотношении с площадью помещения и его размерами.

Данная система работает при естественном типе циркуляции теплового носителя или с насосом, который обеспечивает принудительное движение воды в системе. Наличие дополнительного насоса обеспечивает высокую функциональность в работе оборудования. Кроме того, вместе с радиаторами устанавливается запорная арматура и приборы для контроля температуры. Отсутствие этих приборов отрицательно сказывается на эффективности работы оборудования.

Среди преимуществ установки дополнительного оборудования к системе “ленинградка” выделим:

• возможность самостоятельной регулировки температуры;
• снижение или повышение температуры на различных отопительных приборах;
• при необходимости в ремонте или отключении определенного помещения от отопления, достаточно закрыть специальные краны.

У каждой отопительной системы имеются как достоинства, так и недостатки. Предлагаем ознакомиться с преимуществами “ленинградки”:

• отличные показатели экономичности расхода топлива, кроме того, удается сэкономить материальные средства при проведении монтажных работ и в процессе эксплуатации оборудования;
• все материалы для монтажа системы являются легкодоступными и приемлемыми по стоимости, существует огромный выбор труб, радиаторов, котлов и арматуры запорного типа;

• легкость выполнения монтажных работ и эксплуатации оборудования, при необходимости в ремонте, достаточно закрыть кран и снять радиатор для его замены или технического обслуживания.

Однако, данная система также отличается определенными недостатками:

• тепло распределяется по помещениям неравномерно, особенно при использовании естественной циркуляции, поэтому в большинстве случаев требуется дополнительный монтаж насоса;
• при горизонтальной разводке труб возникают проблемы с монтажом теплых полов;
• для большей эффективности работы системы следует увеличить самой воды, которая является тепловым носителем.

Двухтрубная система отопления частного дома своими руками

Однотрубная система отопления позволяет циркулировать тепловому носителю по кругу. Двухтрубная система подразумевает использования двух труб, идущих от батарей к котлу. При этом, двухтрубное отопление отличается большей сложностью для его возведения и большими расходами на закупку материалов. Для циркуляции теплового носителя используется две трубы, одна из которых подает воду, а вторая является обраткой. Установка каждого отопительного элемента подразумевает наличие обратки и подачи.

Двухтрубная система отопления позволяет распределить тепло во всех помещениях здания. Однако, на каждом отопительном приборе должен присутствовать элемент в виде регулировочного дросселя. С его помощью удается отрегулировать температуру на всех участках системы.

Двухтрубная система отопления используется как в частных, так и в многоэтажных домах. Во втором случае, для регулировки распределения тепла, в подвале, который является местом лежневки, устанавливают трубы гораздо большего диаметра, чем в квартирах.

Циркуляция теплового носителя в двухтрубной системе отопления так же, как и в однотрубной выполняется принудительно или естественно. Существуют два способа разводки труб — верхний и нижний, именно они и определяют, нуждается ли система в дополнительном насосном оборудовании.

Выполняя верхнюю разводку, трубы прокладывают на высоте, поэтому в таком случае в системе присутствует постоянное давление, которое подает тепловой носитель. Внешний вид такой системы достаточно эстетический, магистральная труба располагается над дверными проемами. Дополнительные затраты приходятся на необходимость монтажа бака расширителя, регулирующего давление в системе.

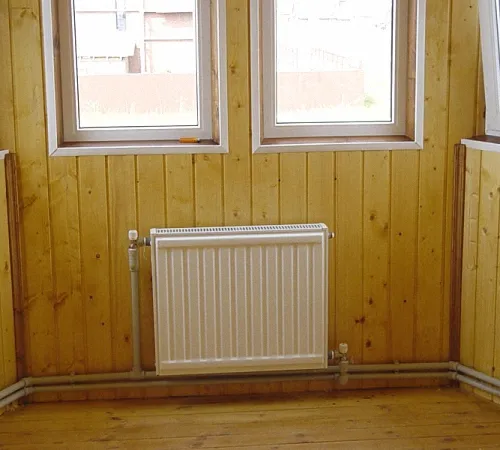

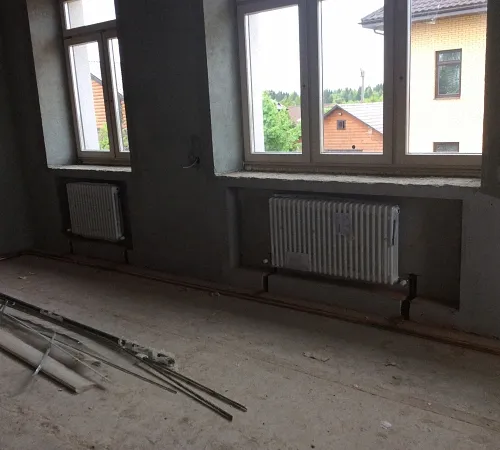

Нижняя разводка системы основывается на прокладке трубопровода в нижней части дома под подоконником. В таком случае, расширительный резервуар устанавливается непосредственно в помещении и не нуждается в дополнительном утеплении. Для создания дополнительного давления в помещении устанавливается циркуляционный насос. Его монтаж производится на обратке, во избежание повреждения оборудования слишком горячей температурой теплового носителя.

Место монтажа расширителя определяется его типом. Закрытый бак устанавливается в любой точке дома. Монтаж открытого расширительного резервуара производится на уровне, превышающем высоту прямого отрезка трубы. Если этого не сделать, то внутри системы имеются пробки из воздуха, которые нужно удалять.

Если двухтрубная система отопления рассчитана на небольшой дом, то целесообразно выбирать трубы, диаметром около 35 мм. В многоэтажных домах монтируют трубы диаметром около 5 см. Для регулировки тепловой отдачи, выбирайте радиаторы размер которых способен обогреть помещение, в котором они устанавливаются.

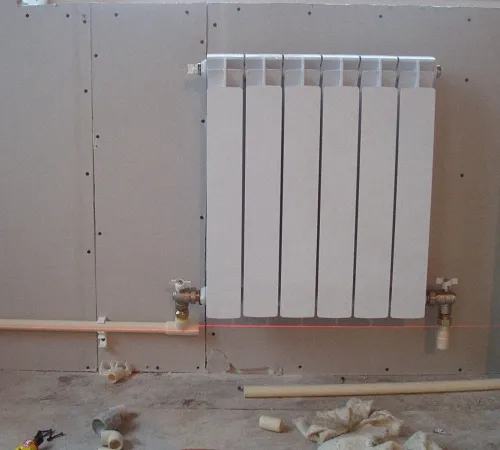

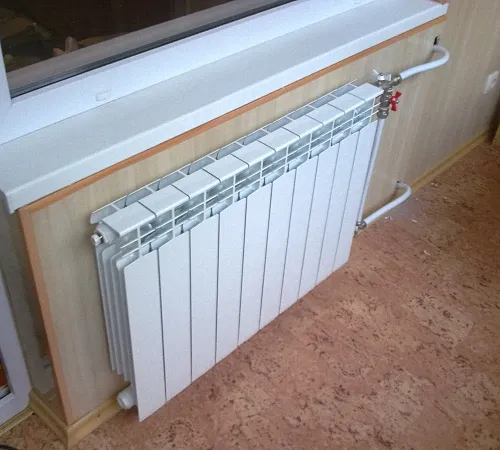

Различают три варианта подключения радиаторов к системе:

• бокового;
• нижнего;
• диагонального типа.

Монтаж системы отопления частного дома своими руками — достаточно сложный процесс, для выполнения которого необходимо изучить все тонкости его выполнения. Для того, чтобы обеспечить хороший теплообмен между тепловым носителем, обратная труба должна входить в котел снизу. Поэтому, чаще всего для монтажа двухтрубной системы отопления выбирают варианты котлов, которые устанавливаются на полу.

Процесс монтажа системы отопления доме руками довольно сложный, особенно это касается строений, высота которых составляет более двух этажей. Если в многоэтажном строении между этажами нету перегородок, то в результате обогрева воздух из первого этажа будет перемещаться на следующие. Таким образом, температура воздуха на втором этаже будет выше. Для того, чтобы решить эту проблему, выполните следующие действия:

• для отопления второго этажа используйте темный пол, не устанавливайте радиаторы;
• распределите радиаторы таким образом, чтобы на первом этаже осталась их треть, а на втором — будет меньше нагревательных элементов.

Также, в процессе проектирования дома, рекомендуется на нижнем этаже обустраивать помещения, которые не нуждаются в чрезмерном нагреве, а на втором должны быть расположены спальни, ванная и детские комнаты.

Однотрубная система отопления доме руками схема:

1. Выполните монтаж котла, мощность которого должна с легкостью обогревать все комнаты. Устанавливая котел строго придерживайтесь технологии выполнения всех работ в соотношении с типом оборудования.

2. Установите расширительную емкость, если он открытый, то рекомендуется его монтировать в чердачном помещении. Закрытый же бак можно установить и внутри помещения, однако в самой высокой его точке. Если чердачное помещение является неотапливаемым, то рекомендуется обустроить защиту бака от тепловых потерь. При необходимости через трубу, которая подводится к баку сливается тепловой носитель. Самые удобные расширительные емкости мембранного типа, они устанавливаются в любом удобном месте.

3. Далее выполните монтаж вертикального стояка, а затем прямой трубы. Оптимальное значение уклона системы составляет один процент. Для прямой трубы наклон выполняется по движению к котлу. В месте соединения приборов для отопления труба подключается тройниками.

4. Далее выполняется монтаж обратной трубы. Начинаются работы с установки трубы к котлу. При этом, уклон, который соблюдается в процессе выполнения работ остается таким же. При необходимости производится монтаж циркуляционного насоса.

5. Далее производится монтаж радиаторов или системы теплого пола. Для этих целей используют дополнительные фитинги.

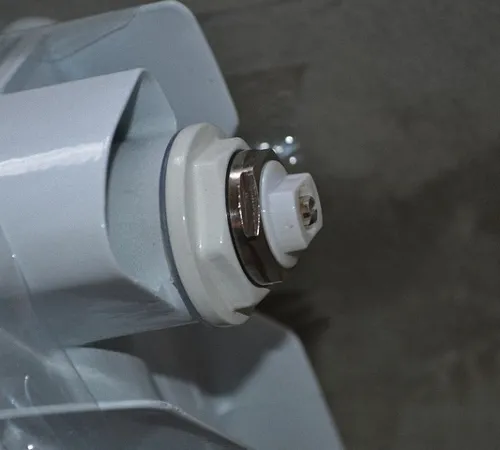

6. Система заполняется водой и из радиаторов удаляется воздух. Далее запускается котел, для регулировки подачи тепла используют краны. При наличии бурения внутри труб, открутите на радиаторах краны маевского, для удаления воздуха.

Однотрубная система отопления частного дома своими руками

Система отопления однотрубного типа, которую называют еще “ленинградкой”, массово использовалась в процессе строительства одноэтажных домов в советском союзе. Данную идею предложили с целью экономии средств на прокладку коммуникаций.

Данная система отопления отличается отсутствием наличия маяков подачи обратки. Таким образом, удается добиться серьезного экономического эффекта. Однако, у однотрубной системы отопления имеется множество недостатков, из-за которых она не используется в настоящее время. Прежде всего, из-за того, что радиаторы соединены в последовательном порядке, не удается контролировать интенсивность их нагрева в разных по назначению помещениях. Кроме того, для выполнения ремонта одной из батарей, необходимо отключать от отопления всю систему.

Для функционирования однотрубной системы отопления требуется наличие серьезного давления, которое выталкивает воду и осуществляет ее циркуляцию. Поэтому, данная система нуждается в обязательном монтаже мощного насосного оборудования.

Система “ленинградка” одноэтажного строения нуждается в вертикальном разливе. То есть, монтаж расширительной емкости обязательно выполняется в чердачном помещении.

Для того, чтобы распределить тепло равномерно, производится монтаж батарей с большим количеством секций на первом этаже, чем на втором.

Среди основных преимуществ однотрубной системы отопления отметим экономию средств на ее обеспечение. Поэтому, данная система отопления до сих пор монтируется в частных домах. Кроме экономии материалов, удается также улучшить эстетическую привлекательность помещений, из-за отсутствия большого количества труб и коммуникаций. Установка термостатических клапанов на радиаторах, монтаж балансировочных вентилей и удобных шаровых кранов позволяет улучшить процесс эксплуатации системы в целом.

Однотрубная система отопления частного дома своими руками

В соотношении со схемой выполнения монтажных работ однотрубную систему отопления разделяют на:

• вертикальную;
• горизонтальную.

В зависимости от метода подключения она бывает:

• попутной;
• тупиковой.

В зависимости от способа передачи теплоносителя:

• насосной;
• естественной.

Если высота здания более тридцати метров, то в любом случае к системе устанавливается насосное оборудование. Система отопления частного дома своими руками схема вертикального типа подразумевает нагрев воды и поднятие ее по стояку. Далее по трубам распределительного типа вода попадает в радиаторы, выполняя их нагрев.

Тепловой носитель в такой схеме циркулирует естественно, для достижения эффективности работы системы отопления используют трубы с большим сечением, а магистраль проводится под наклоном. Данная схема независима от электроснабжения, однако большие трубы отрицательно влияют на эстетические свойства помещения.

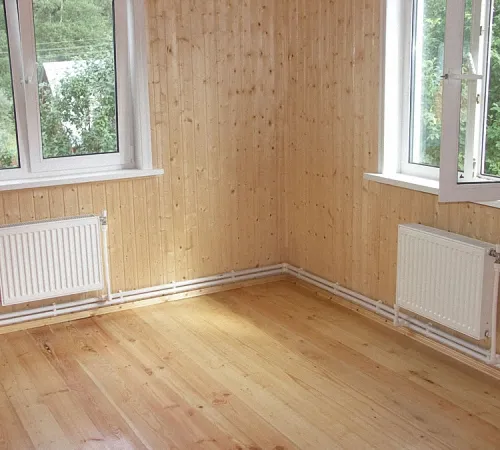

Второй вариант — горизонтальная схема. Подразумевает монтаж магистрали внутри конструкции пола. В таком случае, для снижения тепловых потерь необходимо позаботиться о дополнительном утеплении труб. Подающую трубу также устанавливают с соблюдением уклона.

Для качественно работы любой системы отопления рекомендуется выполнять промывку системы отопления частного дома своими руками. Таким образом, удается улучшить качество тепловой отдачи, и повысить эффективность работы системы в целом.

Система отопления частного дома руками видео:

Можно ли использовать насос в открытой системе отопления?

Да, можно использовать насос в открытой системе отопления. Однако, перед установкой насоса необходимо убедиться, что он соответствует требованиям системы отопления и не вызовет проблем с ее работой.

Открытая система отопления представляет собой систему, в которой вода циркулирует внутри системы с постоянным контактом с воздухом. Насосы используются для ускорения циркуляции воды в системе и увеличения скорости потока воды через отопительные приборы.

При использовании насоса в открытой системе отопления необходимо учитывать следующие факторы:

1. Работа насоса может привести к возникновению пузырьков воздуха в системе, что может привести к уменьшению эффективности отопления. Поэтому насос должен быть правильно установлен и настроен, чтобы избежать образования пузырьков воздуха.

2. Насос должен быть выбран в соответствии с потребностями системы отопления и ее параметрами, такими как диаметр трубопроводов, скорость потока воды и давление в системе.

3. Насос должен быть совместим с материалами трубопроводов и отопительных приборов, чтобы избежать коррозии и других проблем.

4. Насос должен быть правильно подключен к системе, чтобы избежать утечек и других проблем.

В целом, использование насоса в открытой системе отопления возможно, но необходимо учитывать требования системы и правильно выбрать и установить насос.
