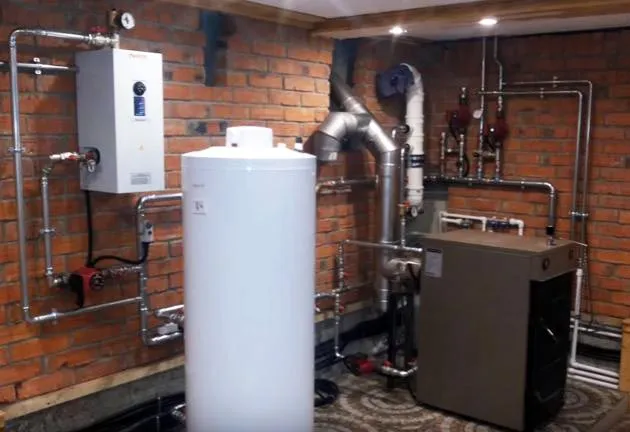

Котельная в частном доме

Описание и назначение

Оборудование для отопления или подогрева воды, работающее на газе и имеющее мощность до 350 кВт, может быть установлено в частной котельной, топочной или бойлерной — специальном помещении, предназначенном для этой цели в частном доме.

Нижний предел производительности тепловых агрегатов не ограничен, но по нормам потребность в наличии в проекте дома отдельного нежилого помещения возникает при мощности котла ≥ 60 кВт.

При мощности ≥150 кВт котельная размещается исключительно на первом или цокольном этаже, пристройке или отдельном здании.

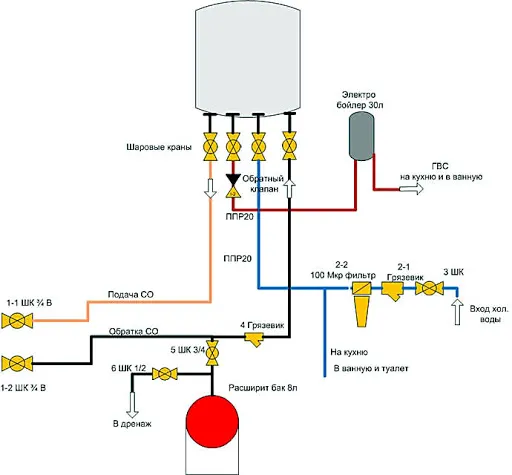

В помещении котельной располагается как основное (котел, бойлер), так и вспомогательное оборудование, включая:

• Группу безопасности с обязательными предохранительными клапанами и расширительным бачком.

• Распределительные коллекторы, регулирующие параметры теплоносителя в многоконтурных системах обогрева разного типа.

• Дымоход и вытяжные системы, элементы принудительной вентиляции.

• Устройства принудительной циркуляции теплоносителя.

• Системы контроля загазованности помещения, устанавливаемые в обязательном порядке в пристройках, подвалах или цокольных котельных при любой мощности или при превышении производительности оборудования свыше 60 кВт во всех остальных случаях.

Количество отопительных газовых агрегатов в одном помещении отдельной топочной ограничено 4, при суммарной площади в пределах 200 кВт, (точное число и производительность конкретных моделей обязательно уточняются). При наличии свободного пространства в котельной может устанавливаться другое оборудование (громоздкая бытовая техника, системы фильтрации, тепловые аккумуляторы, бойлеры электрического нагрева) и монтироваться электрический щит. Вне зависимости от числа и тепловой мощности размещаемого оборудования стены, полы и потолки котельной закладываются и отделываются невозгораемыми материалами.

К обязательным отличиям газовой котельной от других хозяйственных помещений также относят:

• Наличие дымохода для вывода продуктов сгорания. При мощности газового оборудования в пределах 30 кВт уходящие газы разрешается выводить через стены котельной, во всех остальных случаях дымоход проходит сквозь крышу с минимальным количеством колен.
• Наличие труб подвода воды для котла или бойлера и канализационных коммуникаций для обеспечения аварийного или планируемого слива теплоносителя.
• Организацию достаточного естественного и принудительного вентилирования.
• Наличие форточки для аварийного проветривания и естественного освещения котельной.

В зависимости от типа и способа расположения на участке все котельные в частных домах разделяются на внутренние (котел устанавливается на кухне или в любом подходящем нежилом помещении дома, за исключением ванны), пристроенные или отдельные.

Котлы, работающие на магистральном природном газе, устанавливаются в любом из перечисленных помещений, модели, подключаемые к баллонам со сжиженным газом, не монтируются на цокольных этажах или в подвалах.

Отдельно стоящие котельные считаются оптимальными при превышении тепловой мощности агрегатов свыше 200 кВт, они же признаны самыми безопасными. По сути их единственным минусом является дороговизна, при правильной изоляции труб потери тепла на участке перехода в дом близки к 0.

Ссоветы по организации пространства

Внутренняя планировка котельной подбирается с учетом:

• Обеспечения удобного и свободного доступа к котлам и вспомогательному оборудованию. Непосредственно перед лицевой панелью котла оставляется свободным на 1 м как минимум.

• Соблюдения монтажных требований производителей котлов или бойлеров (минимального отступа до других агрегатов в 10 см, требований к основанию, герметичности и крепежам, потребность в дополнительных приборах)

• Соответствия требованиям противопожарной безопасности, а именно – обеспечение требуемых зазоров до строительных конструкций и размещении оборудования на конструкциях из негорючих материалов или их изоляции.
Единого решения не существует, оборудование компонуется с учетом собственных габаритов, геометрических параметров помещений и соображений удобства. Исключить ошибки помогает подробный план размещения всех основных и вспомогательных узлов. Оптимальные результаты достигаются:

• При монтаже настенного оборудования на высоте в пределах 1,5-1,8 м.

• Закреплении труб с холодной и горячей водой и элементов обвязки (запорной арматуры, циркуляционных насосов, группы безопасности) на стенах.

• Изначального отказа от квадратной формы котельной. Практика показывает, что в вытянутых котельных приборы размещаются более эргономично, без нарушений требований монтажа. В квадратных комнатах, наоборот, внутренний пятачок остается невостребованным при более близком примыкании самого оборудования.

• Скрытии тепловых аккумуляторов и любых крупногабаритных емкостей в дальнем углу котельной с закладкой 5-10 зазоров для подвода труб.

• Боковом монтаже напольных моделей с плотным примыканием к стенам.

В котельных с ограниченной площадью предпочтение отдается настенным котлам, монтируемых на высоте от 1,5-1,6 м, поверх коллекторов и других элементов отопительного контура. При грамотном планировании на нижних зонах при необходимости устанавливаются другие, не связанные с отоплением элементы (фильтры, счетчики, быттехника, системы хранения).

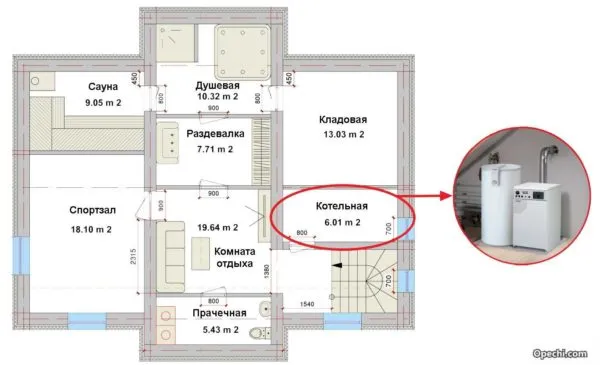

Примерами котельных с удачной планировкой также служат прямоугольные помещения с оконными и дверными проемами на противоположных коротких стенах или комнаты с полностью занятыми двумя соседними угловыми стенами.

Какой площади должна быть котельная?

Нормативный объем помещения 15 м3. Т.е. площади 5 м2 по нормативам достаточно.

Подробнее Согласно СП89 п. 3.1. Котельная – это всегда здание.

Но на практике такой площади недостаточно для размещения оборудования. На протяжении 9 лет я проектирую 12-15 котельных в год. Площадь бойлерной зависит от вида топлива. Давайте разберем 2 варианта: пеллетной и газовой.

Нормативные документы при монтаже газового котла

Все тонкости монтажа систем газопотребления, газораспределения и объектов СУГ (сжиженные углеводородные газы) установлены в основных нормативных документах по проектированию и строительству газораспределительных систем, а именно – в сводах правил или сокращенно СП.

Устройство котельной в обязательном порядке должно соответствовать трём основным СП. Это обусловлено потенциальной взрывоопасностью оборудования, в котором используется легко воспламеняющийся природный газ, к тому же топливо находится под максимальным избыточным давлением порядка 0,07 МПа.

При оформлении понадобятся следующие нормативные документы:

• СП 42-101-2003 действует с 8 июля 2003 года и отражает достоверные (полученные опытным путем в независимых экспериментальных условиях) научные данные, которые позволяют реализовать на практике соответствующие технические решения в области проектирования и строительства газораспределительных систем из металлических и полиэтиленовых труб.
• СП 62.13330.2011 вступил в силу с 1 января 2011 года, и стандартизирует устройство газораспределительных систем.
• СП 402.1325800.2018 утвержденный Министерством строительства и жилищно-коммунального хозяйства с 5 декабря 2018 г, раскрывает требования при использовании систем газопотребления в жилых домах.

Кроме того, дополнительная информация по пожаробезопасности и оснащению современных котельных содержится в разных частях других нормативных документов. В пятом разделе свода правил СП 281.1325800.2016 представлены современные конструктивные решения теплогенераторных. Стоит обратить внимание и на раннюю редакцию СП 41-104-2000 по проектированию автономных источников теплоснабжения, здесь больше конкретики. В СП 7.13130.2013 указаны требования к пожарной безопасности в дымоходе систем теплоснабжения. В СП 31-106-2002 в частях 6.2 и 6.3 отмечено положение об эксплуатации тепловых сетей в одноквартирных жилых домах, п. 4.4.8 упоминает об установке насосов в помещении с теплогенератором. СП 124.13330.2012 объясняет нормы устройства котельной в отдельно стоящем здании.

Квалифицированные специалисты должны уметь пользоваться подсказками из перечисленных СНиПов для грамотного монтажа газовой котельной в частном доме. В них содержатся рекомендательные инструкции по расположению оборудования и труб, расстоянию между компонентами тепловой сети, всех точек и выходов для обогрева или подачи горячей воды.

Обратите внимание! В своде правил 89.13330.2016 указаны Размеры газовых котельных в частных домах по котельным мощнее 360 кВт, что уже относится к многоэтажным строениям от 3 тыс. квадратов. Таким образом ссылаться на них при установке обычного газового котла неправильно.

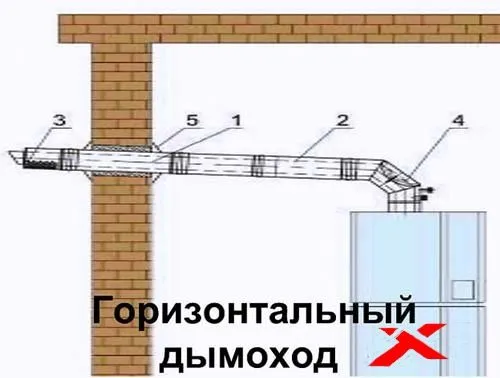

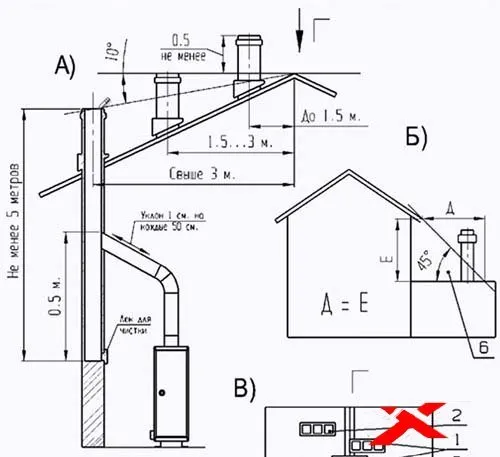

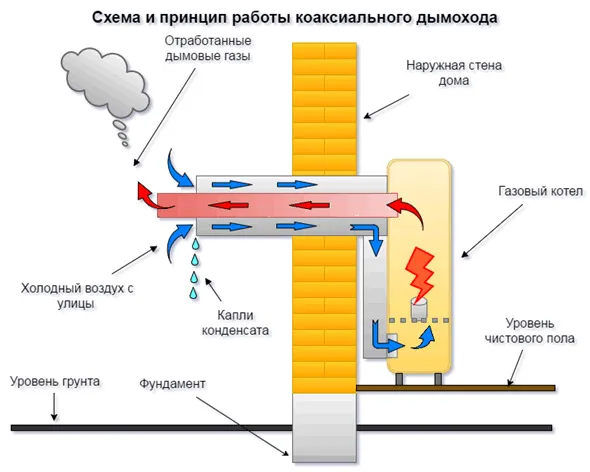

Дымоходы

Дымоходы делятся по виду монтажа: — Внешние приставные — Двойные, горизонтальные, то есть коаксиальные турбированные — Внутренние вертикальные — Горизонтальный дымоход Горизонтальные дымоходы осуществить очень легко, необходимо лишь проделать отверстие в боковой стене котельного помещения. Такие дымоходы осуществляются только с принудительной вентиляцией отводящих газов. Так как боковые ветры могут нарушить естественный выход газов. Высота от выходящей трубы от здания до уличного пола(земли) не должна быть меньше 2 метров. Особенно проблематично сделать это в подвальных помещениях, где при выходе через боковую стену нам не достаточно бывает высоты от уличного пола. Маленькая высота чревата тем, что в зимний период возможны снежные завалы, которые могут не дать выйти отводящим газам.

Также это не безопасно, проходящие газы могут проходить через проходящих или находящихся людей рядом и отравлять им дыхание. Обычно горизонтальным дымоходом снабжаются коаксиальные или турбированные навесные газовые котлы. У таких котлов дымоход имеет две трубы (труба в трубе) и выполняется дополнительный приток воздуха для горения газов

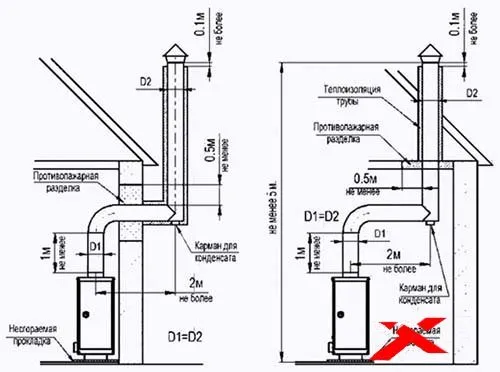

Вертикальные дымоходы

Вертикальные дымоходы у которых конец дымоходной трубы доходит до крыши или выше, вентиляция происходит естественной, так как теплый отводящий газ легче атмосферного воздуха, и в следствие этого происходит сила толкающая отводящий газ на верх. Такие дымоходы необходимо теплоизолировать, чтобы уменьшить образование обильного конденсата на стенках трубы. Образованная жидкость приводит к преждевременному старению трубы за счет коррозии. Даже если вы теплоизолировали трубу, все равно будет скапливаться конденсат, но уже намного меньше. В каждой трубе необходимо внизу делать отверстие для удаления конденсата. Также необходимо предусмотреть прочистку дымохода.

Труба должна быть строго вертикальной, чтобы газовые службы могли проверить трубу на просвет. Внизу трубы может быть карман для сбора падающего отложения. Со временем на стенках труб происходят отложения и эти отложения могут падать вниз. И чтобы эти отложения не забили трубу необходимо снизу делать небольшой карман, для скопления мусора. К дымоходной трубе не должны прикасаться горючие материалы во избежание пожаров, хотя бы на расстояние не менее 200мм.

Внутренний диаметр дымохода с естественным дымоотводом должен быть не менее 130мм. По информации сайтов: elport.ru,interiorgid.ru,better-house.ru,pro-teplo.info

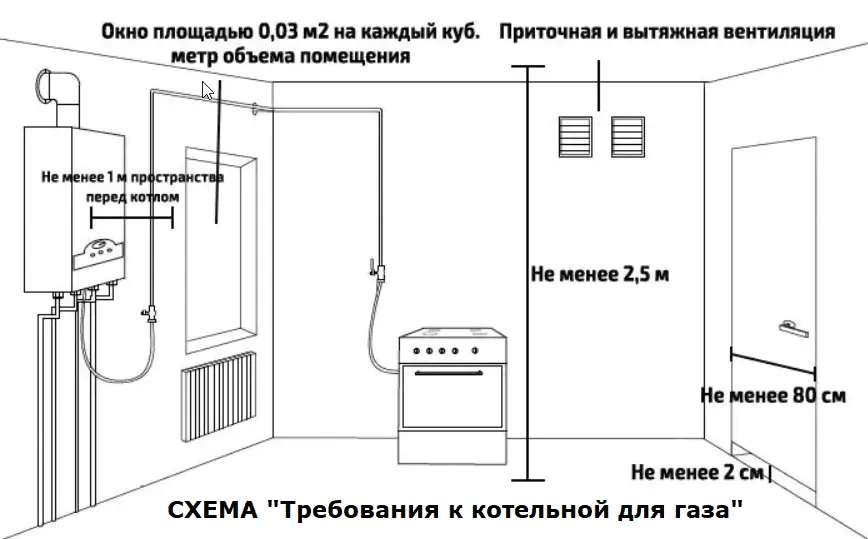

Требования к котельной в частном доме для газа 2020

Требования к котельной в частном доме для газа 2020 году регламентированы следующими документами

• Обязательные нормы СП62.13330.2011, регламентирующие параметры подключаемых газовых сетей и допустимое расстояние между этими линиями и остальными коммуникациями (от 0,2 м по вертикали и 1 м по горизонтали между водопроводом и канализацией, от 0,5 м между силовыми кабелями при наличии защитных стенок и от 1 м – во всех остальных случаях).

• Нормы СП 42-101-2003, определяющие минимальную площадь естественного остекления (от 0,8 м2 при толщине стекол от 3 мм или 0,03м2/1м3), допустимую высоту стен (от 2 м при производительности котлов ниже 60 кВт, от 2,5 – во всех остальных случаях), потребность в трехкратном воздухообмене в течение 1 ч (при необходимости – принудительном), наличие наружной выходной двери и требования к огнестойкости конструкций и расстояния от газового оборудования до стен из несгораемых материалов.

• Рекомендуемые нормы МДС 41-2.2000, оговаривающие минимальный объем котельной (от 15 м3 при мощности оборудования в пределах 60 кВт с добавлением 0,2 м3 на каждый 1 кВт сверху).

• Рекомендуемые нормы СП 60.13330.2012, регламентирующие правила организации воздухообмена и выводов продуктов сгорания и общие требования к системам отопления (включая индивидуальные). В частности, они обязуют устанавливать в частных котельных системы загазованности и запорные клапаны для отключения газа.

• СП 402.1325800.2018, определяющий правила проектирования систем газопотребления в жилых домах, отапливаемых газом, действующий с 06.06.2019 г.

Важный нюанс: Большинство приведенных нормативов носят рекомендательный характер и не всегда согласованы друг с другом или действующими ранее стандартами. Из-за возможных разночтений точные требования к частным котельным обязательно уточняются в местных газовых службах заранее до начала составления проекта. При попытке переделки отдельных помещений в ранее эксплуатируемых домах и незначительных отклонениях от норм утверждающие органы могут пойти навстречу владельцам домов, но при проектировании дома с котельной любого типа с нуля все требования должны быть учтены и выполнены в полной мере.

Примером служат разрешения на обустройство котельных в ранее эксплуатируемых домах при минимальном объеме помещения (15 м3, главное условие выполнено) и стенах ниже 2,5 м при условии достаточного естественного освещения и обосновании параметров воздухообмена расчетом.

Но при отклонении от приведенных выше требований СП 42-101-2003 (по сути рекомендательных, по факту – жестких) новый проект не будет утвержден.

Помимо обязательного минимума (15 м3 в объеме, наличия открывающегося наружу окна с площадью не менее 0,03м2/1м3, трехкратного обмена всего объема воздуха в помещении за 1 ч и достаточной высоты стен) при проектировании котельной учитывается потребность:

• В увеличении объема свежего воздуха при планировании эксплуатации газовых котлов с открытой камерой сгорания (точное значение зависит от размеров топки и производительности агрегата и обосновывается расчетом).

• В наличии двери с шириной от 0,8 м, открывающейся наружу в котельных в подвалах, на первых и цокольных этажах. Установка второй двери, ведущей в дом, допускается при пределе огнестойкости этой конструкции не ниже EI 15 и отделке стен в смежных коридорах невозгораемыми материалами.

• В отделении котельной от любых смежных конструкций прослойкой или ограждающими стенами из материалов с пределом огнестойкости не ниже REI 45 (0,75 ч). Котельные в пристройках не должны быть конструктивно связаны со стенами жилого дома или размещаться возле открытых участков, а именно – ближе 1 м от любых оконных или дверных проемов. На практике это означает использование для строительства невозгораемых блочных материалов (газобетон, кирпич, шлакоблок) и возведении 4 стен с компенсационным швом вместо 3.

• В заложении отрывающейся наружу форточки или распашной фрамуги для естественного проветривания помещения и исключения рисков направления ударной волны внутрь жилого здания. Площадь и толщина стекол в легкосбрасываемых оконных проемах нормируется при минимуме в 0,8 м2 и толщине в 3 мм, 1 м2 для 4 мм, 1,5 м5 – для стекол с толщиной в 5 мм.

• В обязательной установке системы контроля загазованности при мощности котла или газового бойлера выше 60 кВт (в остальных случаях это требование зависит от этажности).

Вне зависимости от типа газовой котельной внутри устанавливаются сертифицированные РОСТЕХНАДЗОРом агрегаты, поддерживающие давление теплоносителя в пределах до 1 МПА и температуру нагрева воды не более 115 °С.

Расстояние до других конструкций зависит от исполнения котла и составляет не менее 2 см у настенных моделей, монтируемых на стены из невозгораемых материалов, 3 см – из изолированных возгораемых.

На практике это означает потребность в закрытии деревянных или каркасных стен асбестовыми или стальными листами, минеральными штукатурками или каменной ватой.

Это же требование распространяется на напольные модели газовых котлов. По нормам они устанавливаются исключительно на негорючие, твердые и ровные основания.

При отсутствии возможности облицовки всей поверхности пола невозгораемыми покрытиями под газовое стационарное оборудование закладывается специальный подиум из кирпича или бетона, отделанный штукатуркой или керамической плиткой.

При этом изоляция должна выступать за пределы корпуса котлов как минимум на 10 см на полу, столько же – по бокам и снизу на стенах и не менее 70 см – на верхних участках.

Отдельные требования выдвигаются к дымоходам.

Сечение этих устройство должно соответствовать объемам уходящих газов, число прямых поворотов ограничивается 3.

При производительности агрегатов более 30 кВт дымоходы выводятся сквозь крышу или прокладываются по вертикали вдоль наружной стены с заложением не более 2 колен с углом до 30° для обхода кровельных конструкций.

Верхний конец дымохода не должен располагаться на в зоне поддува или закрываться колпаками любого типа. К одному общему каналу вывода продуктов сгорания подключаются не более 2 газовых теплоагрегатов при условии достаточного (от 75 см) расстояния между отельными точками присоединения.

Совет! Делайте котельную с входом из прихожей дома. Многие делают вход в котельную с улицы. Но по многолетнему опыту проживания я понял, что почти каждый день вам понадобиться посещать это помещение и не один раз, поэтому удобнее входить туда из дома.

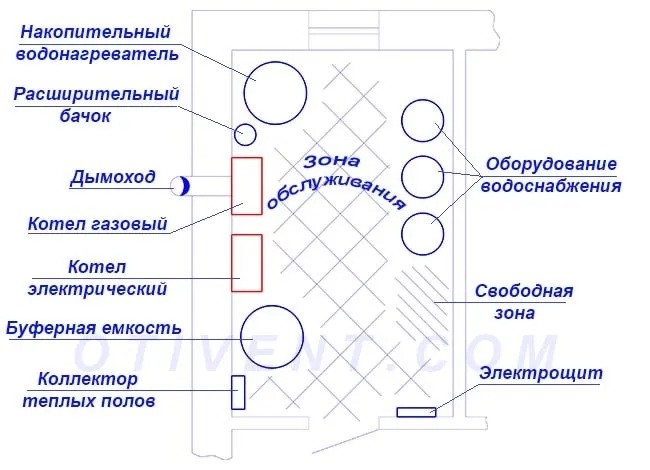

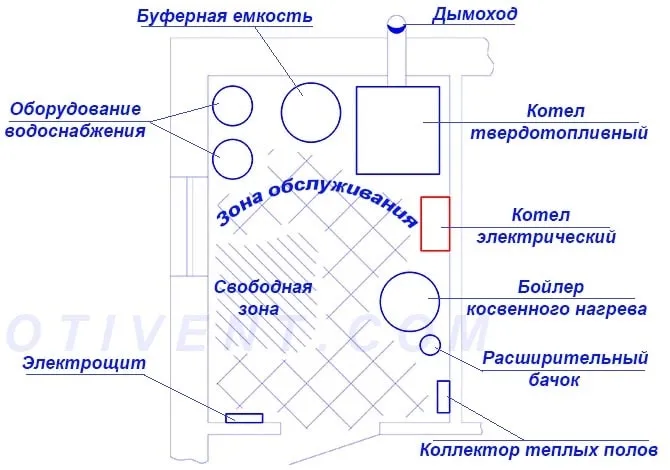

Варианты компоновки агрегатов

Изучив все требования нормативной документации, можем приступать к проектированию топочной и расстановке оборудования. Если вы планируете обустраивать котельную в частном доме своими руками, то необходимо заранее составить список теплосиловых агрегатов и выяснить их размеры. Тогда получится обыграть варианты компоновки на бумаге – нарисовать план комнаты и расставить технику разными способами.

Перейдем непосредственно к рекомендациям, как уместить оборудование внутри котельной:

1. Если осталась возможность поменять габариты помещения, старайтесь уйти от квадратной формы в плане. Поскольку водонагреватели и другие элементы располагаются вдоль стен, середина квадратной комнаты останется свободной, то есть, неиспользуемой.
2. Удачное решение – прямоугольное помещение с окном и дверью на противоположных коротких стенах. Еще вариант: вход и окно сделаны в смежных перегородках, а оставшиеся 2 стены и 2 угла займет оборудование.
3. При недостатке места выбирайте малогабаритные либо подвесные агрегаты. Примеры: настенный бойлер горизонтального монтажа или напольный вытянутый кверху бак типа slim.
4. Как рационально использовать площадь возле окна: установите рядом невысокое напольное оборудование, например, газовый стационарный теплогенератор. Если удачно расположить дымоход, труба почти не перекроет световой проем.
5. Старайтесь максимум агрегатов развесить по стенам на высоте 1.6…2 м, под ними уместится коллектор теплых полов и остальная разводка отопления.
6. Громоздкий теплоаккумулятор задвиньте в угол, но оставьте просветы 5—10 см для прокладки трубопроводов обвязки.
7. Любой напольный котел можно поставить боком вплотную к стене. Тогда с другой стороны останется проход для обслуживания и чистки дымохода, как показано ниже на видео.

В широкой котельной неизбежно останется свободное место, поскольку все агрегаты располагаются вдоль стен

Примечание. При катастрофической нехватке места электрический накопительный водонагреватель можно вынести в соседнюю комнату. Бойлер косвенного нагрева переместить сложнее, резервуар подключается несколькими трубами + система рециркуляции.

Сложнее всего разместить в котельной 2 напольных габаритных котла, например, дизельный + пеллетный с бункером. Попробуйте их расположить около длинной стены без окна, там же выполните сборку схемы отопления. Между котлами и другим оборудованием оставьте проход 0.6 м. Рассмотрите вариант компоновки возле противолежащих стен или друг против друга, но тогда придется тянуть магистрали через помещение.

Остаток площади вдоль простенков и перегородок отдайте под систему водоочистки с гидроаккумулятором. Если вам удалось применить только настенные тепловые агрегаты, в котельной останется место для разных полезных вещей – раковины, небольшой ванны для обуви или стиральной машины.

Котельная в частном доме в отдельном помещении (встроенном или пристроенном)

Отдельные помещения-бойлерные для установки газовых котлов мощностью до 200 кВт должны быть отделены от остальных помещений негорючей стеной с пределом огнестойкости не менее 0,75 часа. Таким требованиям отвечает кирпич, шлакоблок, бетон (легкий и тяжелый). Требования к отдельным топочным во встроенном или пристроенном помещении следующие:

• Минимальный объем — 15 кубометров.
• Высота потолков :
  • при мощности от 30 кВт — 2,5 м;
  • до 30 кВт — от 2,2 м.
• Должно быть окно с фрамугой или форточкой, площадь стекла не меньше 0,03 квадрата на каждый кубометр объема.
• Вентиляция должна обеспечивать не менее чем трехкратный обмен воздуха за один час.

В случае если котельная организована в подвальном или цокольном этаже, минимальный размер котельной будет больше: к обязательным 15  кубам добавляется 0,2 м2 на каждый киловатт мощности, которая идет на отопление. Также добавляется требование к стенам и перекрытиям, смежным с другими помещениями: они должны быть паро- газо- непроницаемыми. И еще одна особенность: топочная в подвальном или цокольном этаже при установке оборудования мощностью от 150 кВт до 350 кВт должна иметь отдельный выход на улицу. Допускается выход в коридор, ведущий на улицу.

Нормируется не площадь котельной, а ее объем, задается также минимальная высота потолков

Вообще, размер котельной в частном доме целесообразно выбирать исходя из удобства обслуживания, что, обычно, намного превосходит нормативы.

Особые требования к пристроенным котельным

Их не очень много. К пунктам, изложенным выше добавляются три новых требования:

1. Пристройка  должна располагаться на сплошном участке стены, до ближайших окон или дверей расстояние должно быть не менее  1 метра.
2. Выполнена она должна быть из негорючего материала с пределом огнестойкости не менее 0,75 часа (бетон, кирпич, шлакоблок).
3. Стены пристройки не должны быть связаны со стенами основного здания. Это значит, что фундамент надо делать отдельным, несвязным и строить не три стены, а все четыре.

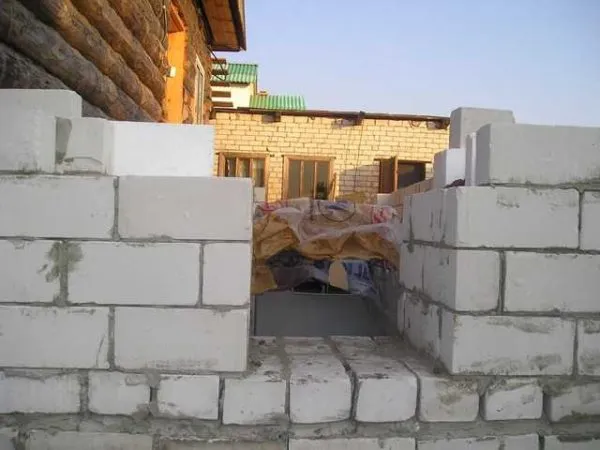

   Пристройка делается из негорючего строительного материала

Что надо иметь в виду. Если вы собираетесь устроить котельную в частном доме, а помещения подходящего объема нет или высота потолков немного ниже требований, вам могут пойти на встречу и потребовать взамен увечить площадь остекления. Если же вы планируете строительство дома, то надо выдерживать все требования, иначе проект вам никогда не согласуют. Также жестко подходят и к строительству пристроенных котельных: все должно соответствовать нормам и никак иначе.

Виды топлива для отопительных котлов

Виды топлива для отопительных котлов в частном доме разделяются на такие подвиды:

• Природный газ.

Один из дешевых видов топлива для отопительных котлов. Требования к котельной, в которой основным топливом является газ, также отличаются от остальных. И одним из его преимуществ является возможность перевода с одного вида газа на другой.

• Твердые варианты топлива.

Осуществляя подобный выбор, нужно понимать, что при наличии твердотопливного котла нужно будет постоянно отслеживать его продуктивную работу.

• Жидкое дизельное топливо.

Жидкое дизельное топливо – относительно дешевый вариант для котельной в частном доме. Он идеально подойдет, если нет возможности обеспечивать котельную газом.

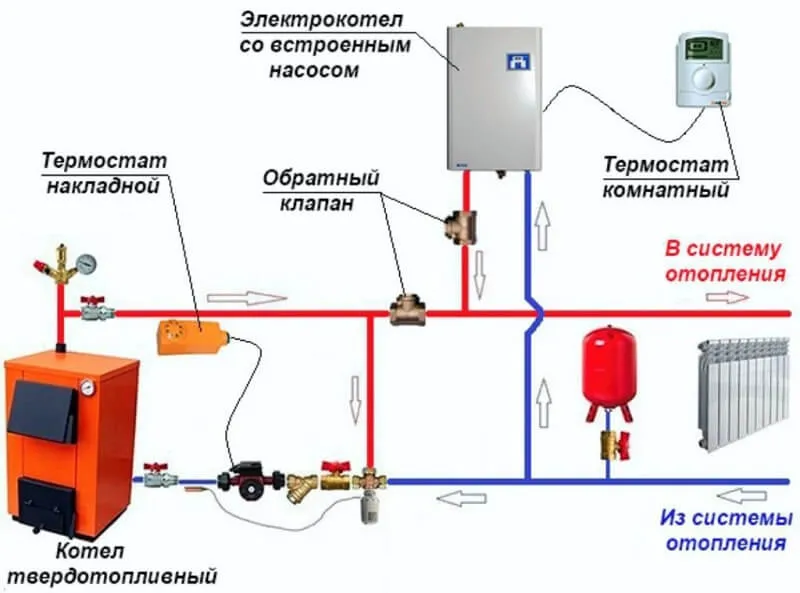

• Электрическая котельная.

Основной плюс такого варианта топлива является, пожалуй, тот факт, что оно наиболее экологически чистое. При этом по цене оно проигрывает своим конкурентам.

Требования к месту расположения котла

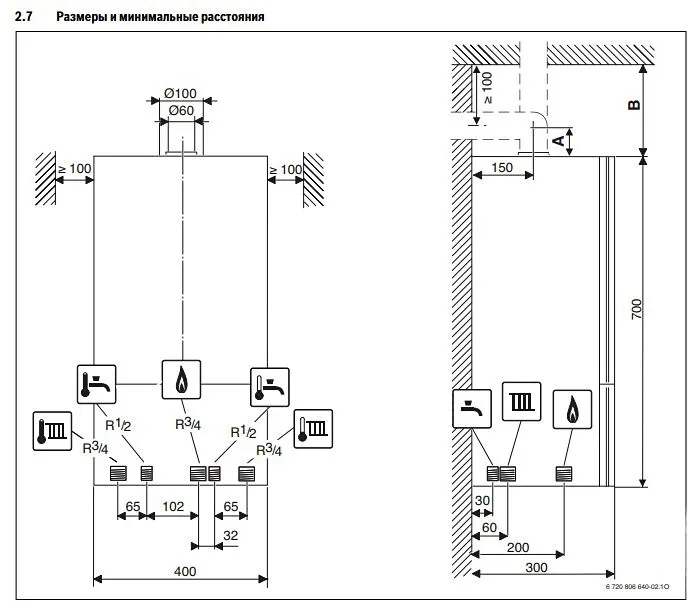

В инструкции по монтажу производители обычно указывают минимально необходимые зазоры и расстояния, необходимые для нормального обслуживания или ремонта котлоагрегата. Например, такие требования предъявлены в паспорте известного Buderus Logamax U072-18K (см. фото ниже).

Требования к расстояниям в инструкции газового настенного Buderus Logamax U072-18K.

Минимальные расстояния часто отличаются в зависимости от модели, но в среднем необходимо рассчитывать:

• зазор между котлом и стеной в 2 см (обычно обеспечивается стандартным креплением);
• свободное пространство в 1 метр перед лицевой панелью котла;
• свободное пространство в 80-150 см слева и справа от котла;
• расстояние в не менее, чем 150 см до потолка;
• деревянная стена должна быть изолирована негорючим материалом или металлическим листом толщиной не менее 3 мм;
• стена должна выдерживать нагрузку от 35-70 кг (в зависимости от модели), в противном случае ее необходимо укрепить.

Как напольные, так и настенные модели крепятся на монтажные комплекты, поставляющиеся в заводской комплектации котла. Специальных требований к креплению нет, как правило, производитель уже рассчитал минимально необходимую конструкцию и ее прочность, поэтому достаточно использовать заводское крепление.

Согласно СП 402.1325800.2018:

5.4 Для отопления помещений следует предусматривать отопительные газовые котлы с закрытой или открытой камерой сгорания, в том числе одноконтурные и двухконтурные, или отопительные аппараты, предназначенные для работы на газовом топливе, котлы с коаксиальным дымоходом, газовые конвекторы и другое газоиспользующее оборудование, имеющие разрешения на применение, выданные в порядке, установленном действующим законодательством Российской Федерации. Для горячего водоснабжения следует применять проточные, емкостные газовые нагреватели или двухконтурные котлы. Газоиспользующее оборудование должно быть заводского изготовления и оснащено автоматикой регулирования и безопасности. Газовые котлы должны соответствовать ГОСТ Р 51733, ГОСТ Р 54826, ГОСТ Р 54438, ГОСТ Р 54439, водонагреватели газовые емкостные — ГОСТ Р 54821, газовые конвекторы — ГОСТ Р 51377.

Установку газовых конвекторов следует выполнять в соответствии с приложением Е.

5.5 При установке в кухне газовой плиты и проточного водонагревателя или отопительного котла с закрытой камерой сгорания объем кухни следует принимать согласно 5.1.

При установке в кухне газовой плиты и емкостного водонагревателя, газовой плиты и отопительного котла с открытой камерой сгорания (одноконтурного или двухконтурного) объем кухни должен быть на 6 м3  больше объема, предусмотренного в 5.1.

При установке газового оборудования, предназначенного для отопления и горячего водоснабжения, в отдельном помещении (теплогенераторной) площадь этого помещения (теплогенераторной) должна определяться из условий удобства монтажа и обслуживания оборудования, но быть не менее 15 м3 при высоте не менее 2,5 м (для отопительного котла с открытой камерой сгорания).

(п.5.1 … При этом внутренний объем помещений кухонь должен быть, м3, не менее:

• 8 — для газовой плиты с двумя горелками;
• 12 — для газовой плиты с тремя горелками;
• 15 — для газовой плиты с четырьмя горелками.)

5.6 Газоиспользующее оборудование, работающее на природном газе, допускается размещать в цокольных и подвальных этажах одноквартирных и блокированных жилых домов. Не разрешается устанавливать технические устройства и газоиспользующее оборудование в ванных комнатах и санитарных узлах.

Требования к эвакуационным выходам из помещений, где установлено газоиспользующее оборудование, должны соответствовать действующим противопожарным нормам.

5.7 Не допускается предусматривать установку более двух отопительных котлов или двух емкостных водонагревателей в одном помещении.

5.8 Газовые генераторы следует устанавливать в соответствии с требованиями инструкций изготовителей: в отапливаемом вентилируемом помещении, в неотапливаемом вентилируемом помещении, а также на улице под навесом.

На существующих объектах газовые генераторы следует устанавливать после выполнения гидравлического расчета существующих газовых сетей и проверки пропускной способности узла учета.

5.9 Вентиляция помещений, предназначенных для установки газоиспользующего оборудования, должна быть естественной. Вытяжка предусматривается из расчета трехкратного воздухообмена в час, а приток — в объеме вытяжки и дополнительного количества воздуха на горение газа. Размеры вытяжных и приточных устройств определяются расчетом.

Требования к вентиляционным и дымовым каналам должны предусматриваться в соответствии с приложением Г СП 402.1325800.2018.

В кухнях-столовых вытяжка предусматривается из расчета однократного воздухообмена в час и дополнительного объема воздуха 100 м3/ч на работу газовой плиты (СП 60.13330).

5.10 В качестве легкосбрасываемых ограждающих конструкций необходимо использовать остекление оконных проемов с площадью стекла из расчета 0,03 м2 на 1 м3  объема помещения или использовать оконные конструкции со стеклопакетами по ГОСТ Р 56288. Армированное стекло, иные стеклопакеты, триплекс, сталинит и поликарбонат к легкосбрасываемым конструкциям не относятся.

5.11 Дверь из помещения, где установлено газоиспользующее оборудование, должна открываться наружу.

5.12 Расстояние от строительных конструкций помещения до отопительного газоиспользующего оборудования следует принимать в соответствии с требованиями инструкций предприятия-изготовителя. При отсутствии требований в инструкциях газоиспользующее оборудование следует устанавливать исходя из условия удобства монтажа, эксплуатации и ремонта. При этом должны быть выполнены следующие требования:

• настенное газоиспользующее оборудование для отопления и горячего водоснабжения должно быть установлено на стенах из несгораемых материалов на расстоянии не менее 2 см от стены, в том числе боковой;
• стены из трудносгораемых и сгораемых материалов должны быть изолированы несгораемыми материалами или экранами заводского изготовления из закаленного многослойного стекла по ГОСТ 30698, не поддерживающими горения и распространения пламени по изолированной поверхности, на расстоянии не менее 3 см от стены, в том числе боковой. Изоляция должна выступать за габариты корпуса оборудования на 10 см и на 70 см сверху;
• высота установки настенного оборудования должна быть удобной для эксплуатации и ремонта;
• расстояние по горизонтали в свету от выступающих частей отопительного оборудования до бытовой газовой плиты должно быть не менее 10 см;
• при установке оборудования на пол с деревянным покрытием последний необходимо изолировать несгораемыми материалами, предел огнестойкости которых не менее 45 мин. Изоляция пола должна выступать за габариты корпуса оборудования не менее чем на 10 см.

5.13 В существующих одноквартирных жилых домах установка газовых плит допускается в помещениях, соответствующих требованиям 5.1, но имеющих минимальную высоту до 2,0 м включительно, если эти помещения имеют объем не менее чем в 1,25 раза более нормативного, указанного в 5.1. При этом в домах, не имеющих выделенной кухни, объем помещения, в котором устанавливается газовая плита, должен в два раза превышать указанный в 5.1.

В кухнях и помещениях с наклонными потолками, имеющих высоту в средней части не менее 2,0 м, установку газоиспользующего оборудования следует предусматривать в той части кухни, где высота не менее 2,2 м.

Перевод на газовое топливо существующих отопительных котлов заводского изготовления, предназначенных для твердого или жидкого топлива, возможен при оборудовании котлов газогорелочными устройствами с автоматикой безопасности в соответствии с ГОСТ 17356.

5.14 Каждый объект, на котором устанавливается газоиспользующее оборудование, должен быть оснащен узлом учета газа в соответствии с действующим законодательством Российской Федерации. Установку узлов учета газа следует выполнять в соответствии с приложением В.

5.15 При давлении газа во внутренних газопроводах свыше 0,0025 МПа перед газоиспользующим оборудованием должны быть установлены регуляторы-стабилизаторы по ГОСТ Р 54824, обеспечивающие оптимальный режим сгорания газа.

Согласно СП 42-101-2003 рекомендуется:

пп. 6.17 ….В помещении, где устанавливается отопительное газоиспользующее оборудование, в качестве легкосбрасываемых ограждающих конструкций допускается использование оконных проемов, остекление которых должно выполняться из условия: площадь отдельного стекла должна быть не менее 0,8 м2 при толщине стекла 3 мм, 1,0 м2 — при 4 мм и 1,5 м2 — при 5 мм.

пп. 6.18 Рекомендуется для помещений, предназначенных для установки отопительного газоиспользующего оборудования, соблюдать следующие условия:

— высота не менее 2,5 м (2 м — при мощности оборудования менее 60 кВт);

— естественная вентиляция из расчета: вытяжка — в объеме 3-кратного воздухообмена в час; приток — в объеме вытяжки и дополнительного количества воздуха на горение газа. Для оборудования мощностью св. 60 кВт размеры вытяжных и приточных устройств определяются расчетом;

— оконные проемы с площадью остекления из расчета 0,03 м2 на 1 м3 объема помещения и ограждающие от смежных помещений конструкции с пределом огнестойкости не менее REI 45 — при установке оборудования мощностью св. 60 кВт или размещении оборудования в подвальном этаже здания независимо от его мощности;

 — выход непосредственно наружу — для помещений цокольных и подвальных этажей одноквартирных и блокированных жилых зданий при установке оборудования мощностью св. 150 кВт в соответствии с требованиями МДС 41-2

пп. 6.19 В жилых зданиях рекомендуется установка бытовых газовых плит в помещениях кухонь, отвечающих требованиям инструкций заводов-изготовителей по монтажу газовых плит, в том числе и в кухнях с наклонными потолками, имеющих высоту помещения в средней части не менее 2 м, при этом установку плит следует предусматривать в той части кухни, где высота не менее 2,2 м.

пп. 6.23 При отсутствии требований в паспортах или инструкциях заводов-изготовителей газоиспользующее оборудование устанавливают исходя из условия удобства монтажа, эксплуатации и ремонта, при этом рекомендуется предусматривать установку:

газовой плиты:

— у стены из несгораемых материалов на расстоянии не менее 6 см от стены (в том числе боковой стены). Допускается установка плиты у стен из трудносгораемых и сгораемых материалов, изолированных несгораемыми материалами (кровельной сталью по листу асбеста толщиной не менее 3 мм, штукатуркой и т.п.), на расстоянии не менее 7 см от стен. Изоляция стен предусматривается от пола и должна выступать за габариты плиты на 10 см с каждой стороны и не менее 80 см сверху;

настенного газоиспользующего оборудования для отопления и горячего водоснабжения:

— на стенах из несгораемых материалов на расстоянии не менее 2 см от стены (в том числе от боковой стены);

— на стенах из трудносгораемых и сгораемых материалов, изолированных несгораемыми материалами (кровельной сталью по листу асбеста толщиной не менее 3 мм, штукатуркой и т.д.), на расстоянии не менее 3 см от стены (в том числе от боковой стены).

Изоляция должна выступать за габариты корпуса оборудования на 10 см и 70 см сверху. Расстояние по горизонтали в свету от выступающих частей данного оборудования до бытовой плиты следует принимать не менее 10 см.

При установке вышеуказанного оборудования на пол с деревянным покрытием последний должен быть изолирован несгораемыми материалами, обеспечивая предел огнестойкости конструкции не менее 0,75 ч. Изоляция пола должна выступать за габариты корпуса оборудования на 10 см.

6.24 Расстояние от выступающих частей газоиспользующего оборудования в местах прохода должно быть в свету не менее 1,0 м.

Чем можно отделать котельную?

Котельная — это помещение, в котором установлен котел для отопления дома или здания. Для отделки котельной можно использовать различные материалы в зависимости от желаемого внешнего вида, функциональных требований и бюджета. Некоторые из них могут включать:

1. Кирпичная кладка. Это один из самых популярных вариантов отделки котельной, который обеспечивает прочность, теплоизоляцию и огнестойкость.

2. Металлические панели. Они могут быть выполнены из алюминия, стали, меди или других металлов и представляют собой современное решение с хорошими декоративными свойствами.

3. Деревянные панели. Этот материал обладает натуральным, теплым и уютным внешним видом, однако может потребовать регулярного обслуживания и не подходит для котельных, где есть риск возгорания.

4. Керамические плитки. Они могут использоваться как для отделки пола, так и стен, что обеспечивает прочность, влагостойкость и долговечность.

5. Сендвич-панели. Это легкий и удобный материал, который может быть использован для быстрой и эффективной отделки котельной.

Важно учитывать, что котельная — это помещение, где происходят процессы сгорания топлива, поэтому материалы отделки должны быть огнестойкими и соответствовать соответствующим нормам и требованиям безопасности.
