Оценка тяги и температуры газов в устройствах — улучшение тяги в кирпичных трубах
Газовый котёл считается одним из самых эффективных источников обогрева в доме. Газ стоит дешево, а вырабатывающие с его помощью тепло системы продаются в большинстве магазинов.
Поскольку в ходе работы котла образуются продукты сгорания, необходим канал, по которому они будут удаляться из агрегата.
Роль такого канала играет дымоход, конструкция и расположение которого влияют на эффективность работы
Газовый котел может быть подключен к разным типам дымоходов, каждый из которых обладает своими характерными особенностями. В холодное время года, замерзший конденсат может ухудшить тягу в дымоходе, что в свою очередь может повлиять на нормальное функционирование оборудования. Однако, в случае кирпичных труб, тяга обычно более эффективная.
- Особенности кирпичного дымохода для газового котла
- Правильный дымоход из нержавеющей стали
- Устройство из керамических труб
- Как проверить тягу?
- Полезное видео
- Безопасность

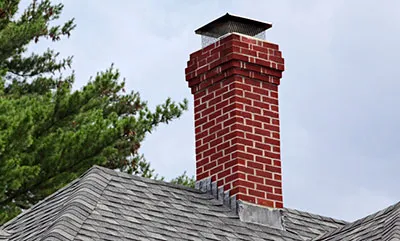

Особенности кирпичного дымохода для газового котла
Кирпичный дымоход для газового котла — это, скорее, вынужденная необходимость, чем желаемый вариант.
Если делать обычную кирпичную трубу, то при неправильной эксплуатации она может скоро разрушиться.
Это связано с тем, что низкая температура дыма из газового котла (120 °C) не нагревает стенки канала в холодную погоду, на них образуется конденсат и материал разрушается.
В зимнее время замёрзший конденсат снижает тягу, что приводит к нарушению работы оборудования. Поэтому если дымоходный канал делать заново, то лучше выбрать другие материалы и технологии. Но если приходится реставрировать или использовать уже существующий кирпичный канал, нужно его доделать.
Принцип работы
Принцип работы кирпичного варианта повторяет общий принцип функционирования дымоходов. За счёт разницы воздушной температуры внутри и снаружи трубы возникает тяга. Причём тяга тем сильнее, чем выше труба, поэтому важно установить её на правильной высоте.
Конструкционной особенностью варианта из кирпича, особенно если он строится заново, является необходимость фундамента. Когда речь идёт о пристенной наружной трубе, то её основание должно быть армировано металлическими прутьями. Ещё одна особенность кирпичного варианта — необходимость утепления или гильзования.

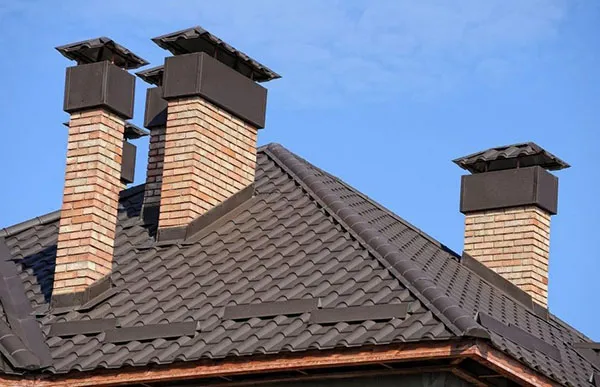

Фото 1. Несколько кирпичных дымоходов, установленных на крыше, применяются в тех случаях, когда нет возможности поставить другие.
Даже если кирпичная труба сделана в соответствии с требованиями — из шамотного кирпича, с герметичным швом толщиной 1 см, с дефлектором для увеличения тяги — эффективность работы канала будет ниже без утеплителя. При наружном расположении трубы это необходимо сделать по всему её размеру, который, в свою очередь, определяется объёмом камеры сгорания газового котла.
Лучше всего для утепления трубы подходит негорючая базальтовая вата, которую сажают на клей, затем натягивают армирующую сетку, а сверху производится финишная отделка (например, металлопрофилем).
Важно! Даже если кирпичный дымоход идёт через неотапливаемый чердак, он тоже обязательно утепляется.
В случае прокладки дымохода в кирпичной стене необходимо провести его гильзование. Для этого в кирпичный короб вставляется сэндвич-труба или одностенная труба из нержавейки, обёрнутая утеплителем.

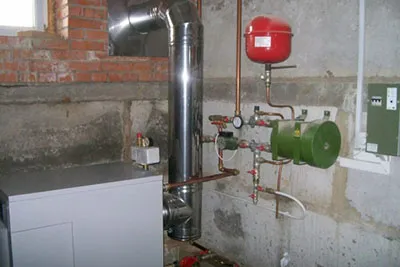

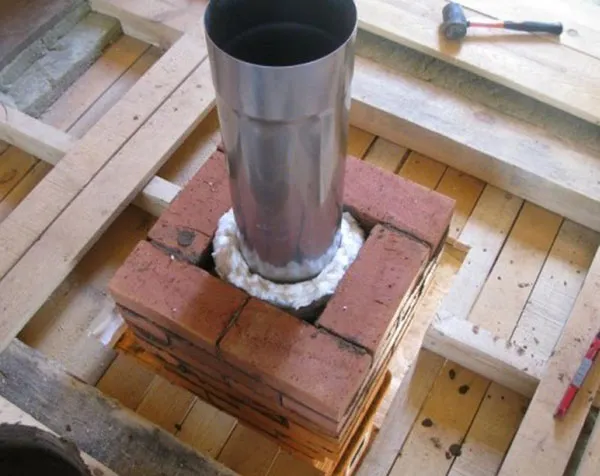

Фото 2. В кирпичный дымоход вставлена труба из нержавеющей стали, для утепления применена герметичная пена.
В отличие от трубы из нержавейки, которая может исправно работать более 20 лет, хорошо сделанная кирпичная труба прослужит без ремонта около 6 лет. Несмотря на этот минус, на оборудование шахты для газового котла потребуется меньше затрат, если в доме уже есть кирпичный канал. Плюс ко всему, если придётся менять котёл, кирпичный дымоход подойдёт для агрегатов с другими видами топлива.

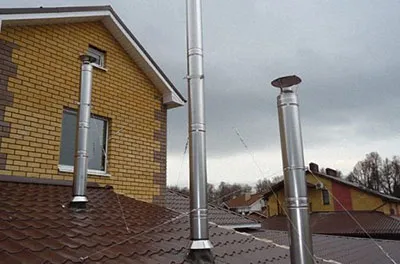

Правильный дымоход из нержавеющей стали
Дымоходный канал из нержавеющей трубы делается значительно быстрее кирпичного. Среди его преимуществ:
- доступность материала;
- длительный срок службы;
- простота установки.

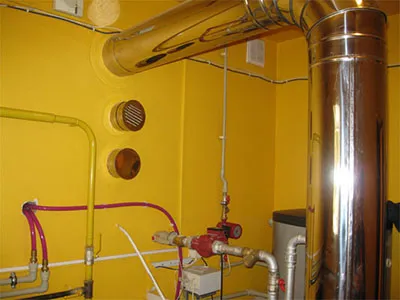

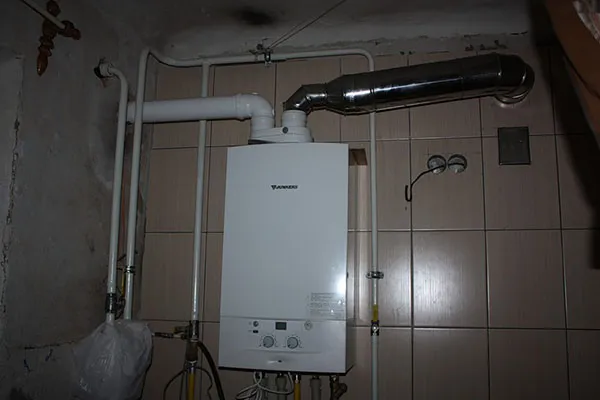

Фото 3. Дымоход из нержавеющей стали в помещении, легко монтируется, имеет большой срок эксплуатации.
Принцип работы и температура газов

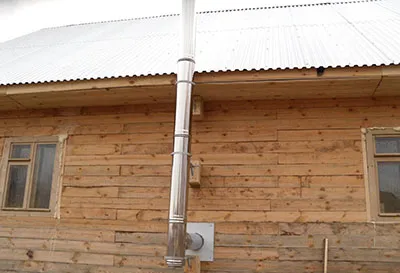

Принцип работы сходен с принципом кирпичного варианта. Благодаря естественной тяге продукты горения удаляются из газового котла на улицу через трубу из нержавеющей стали. Лучше всего трубу вывести наружу через внешнюю стену. Добиться необходимой тяги в нержавеющей трубе можно, подняв дымоход на высоту и обеспечив герметичность стыков.
Температура отработанных газов, достигающая 120 °C, оставляет риск появления конденсата, канал нужно утеплить. Для этого нержавейку обкладывают базальтовой ватой, а сверху обшивают кровельной жестью. Получается сэндвич, который лучше всего способствует нормальной работе системы.
На металлической поверхности конденсат появляется быстрее, чем на любой другой.
Поэтому к числу конструктивных особенностей трубы из нержавейки относится располагающийся внизу выведенной наружу сборник конденсата. Над ним находится секция с ревизией — местом для чистки шахты.
Выше идёт прямая секция сэндвича-дымохода из нержавейки, которая заканчивается колпаком в виде конуса. Если потребуется изменить траекторию трубы из-за архитектурных нюансов здания, необходимо помнить о СНиП. В правилах указано, что:
- протяжённость горизонтального отрезка дымохода перед вертикальной частью не должна превышать в сумме 3 метра;
- шахта может отклониться, чтобы обойти кровельный свес, на 1 м с углом 30° по отношению к оси шахты;
- количество поворотов дымохода не должно превышать трёх, за исключением колен, которые огибают кровельный свес;
- эти и другие требования, как правило, предъявляются инспектором при получении разрешения на подключение котла к газопроводу.
Внимание! При подключении газового котла закрытого типа устанавливается коаксиальный дымоход. Принцип его работы отличается от дымохода из нержавейки, а монтаж имеет особую схему.
Труба из нержавейки считается одним из наиболее выгодных вариантов дымоходного канала для газовых котлов открытого типа.
Её главным плюсом можно назвать вероятность произвести сборку и установку самостоятельно без существенных затрат на материалы и инструменты.
В силу прочности и герметичности, а также благодаря простоте в утеплении эффективность работы стальной трубы выше.
дымоходов из нержавейки — внешний вид, который может выбиваться из экстерьера здания. Кроме того, в случае замены газа на другой вид топлива, вместе с котлом, скорее всего, придётся менять и трубу.
Вам также будет интересно:
Устройство из керамических труб
Керамический дымоход — выгодное, но дорогостоящее решение для газового котла. Причём если кирпичный канал и трубу из нержавейки можно изготовить самому, то керамический вариант нужно приобретать в заводской комплектации и устанавливать в строгом соответствии с инструкцией.
Характеристики тяги в керамическом дымоходе зависят от тех же условий, что и в других трубах: к котлу должен быть обеспечен приток воздуха, а высота трубы должна быть более 6 м. Температура газов в керамической шахте от газового котла так же, как и в других трубах, достигает 120 °C. При этом можно выбрать вариант, рассчитанный на низкие и высокие температуры. Во втором случае к керамике можно будет подсоединить котлы с разными видами топлива.

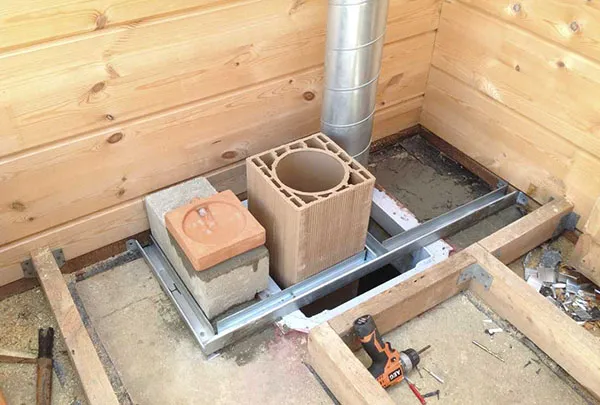

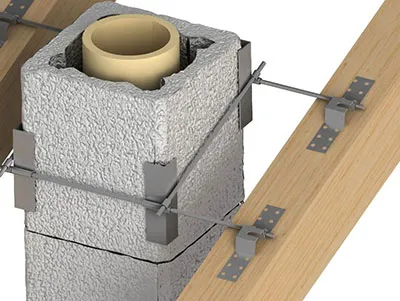

Фото 4. Процесс установки дымохода из керамики, выделяет мало конденсата, подходит для разных типов котлов.
Как работает?
Принцип работы керамической шахты заключается в удалении отработанных газов из котла под действием тяги. Благодаря материалу изготовления — керамике, негорючему базальтовому утеплителю и керамическому дымоходному кирпичу удаётся избежать большого выделения конденсата.
При этом срок службы устройства из керамики превосходит все остальные варианты и может достигать 50 лет. Но такие показатели возможны, если правильно выполнить установку керамической трубы.
Дело в том, что так же, как и кирпичная, она требует фундамента. Кроме того, специалисты рекомендуют располагать керамическую шахту исключительно вертикально.
Единственный горизонтальный участок, который на ней допускается — часть тройника для проводки через стену трубы и подключения газового котла.
Керамическая труба требует регулярного ухода. Поэтому над установленными в самом низу сборнике конденсата и вентиляционной решёткой располагается ревизия (отверстие для чистки). Выше тройника идёт прямая секция, которую на самом верху завершает конус или дефлектор.
Стоит отметить, что керамическая труба представляет не такую опасность при соприкосновении с деревянной стеной дома, как металлическая, потому что нагревается меньше. Но расстояние между ней и трубой в месте её проводки все равно нужно оставлять и прокладывать базальтовой ватой для изоляции. В этом, как и во многих других случаях, приходится учитывать СНиП.
Плюсы керамического дымохода в его безопасности, длительном сроке службы, готовой для установки комплектации, которая собирается как конструктор. Минусы — в дороговизне, значительной массе, требующей отдельного фундамента, и необходимости монтажа строго в вертикальном положении.
Как проверить тягу?
Чтобы тяга в дымоходном канале способствовала нормальной работе газового котла, необходимо установить трубу на правильную высоту. Если она устанавливается с внешней стороны здания, её высота должна быть не ниже 6 м.
Если дымоход проходит через перекрытия дома, его высота на крыше определяется расстоянием до конька. Так, при промежутке от 1 до 1,5 м. до конька высота трубы над его уровнем должна составлять от 50 см.
При удалении от конька на 1,5–3 м его высота может совпадать с высотой трубы. На плоской крыше высота дымохода устанавливается на уровне 100 см. Стоит помнить, что на тягу влияет не только высота трубы, но и её теплоизоляция.
Проверить тягу можно разными способами. Например, посмотреть цвет пламени в газовом котле. Если он периодически меняется на красный, это говорит о недостатке кислорода для горения.

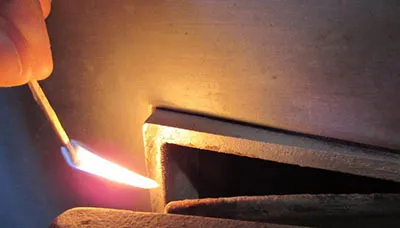

Проверить можно и листом тонкой бумаги, поднесённой к отверстию дымохода. Если его засасывает в канал, значит, тяга есть. Хорошую тягу обеспечивает только чистый дымоход. Проверить его проходимость можно с помощью металлического шара, прикреплённого к верёвке. Его нужно спустить из верхней точки шахты в нижнюю. Если он прошёл весь путь, дымоходный канал чист и тяга будет отличной.
Справка! Выбирать удобный способ проверки нужно исходя из того, допускает ли его конструкция канала. При этом проверка тяги листом бумаги годится для всех типов дымоходов.
Наконец, для получения более точных данных о тяге можно использовать специальный прибор — анемометр.
Полезное видео
Посмотрев видео, можно ознакомиться с несколькими схемами для правильной установки дымоходов.
Безопасность
Дымоходный канал не только обеспечивает тягу для процесса горения в газовом котле, но и создаёт безопасные условия для нахождения в помещении, удаляя из него вредные газы. Их наличие — прямой показатель неправильной работы дымохода.
Если в помещении чувствуется запах газа, а также продуктов сгорания, это значит, что горелка потухла или внутрь здания начал попадать дым.
В обоих случаях необходимо срочно остановить работу газового котла, проветрить помещение и провести ремонт дымохода.
Для обнаружения неисправности требуется пошагово проверить все элементы дымоходного канала на их соответствие существующим нормам работы.
Если решить проблему самостоятельно не удаётся, нужно вызвать для ремонта опытного мастера. Он сможет лучше разобраться в проблеме и качественно исправить дымоход для газового котла.
Как правильно вывести дымовую трубу?
Выполнение выхода дымовой трубы из здания должно осуществляться с соблюдением правил и норм, установленных санитарными и строительными нормативами и правилами.
Основные требования к правильному выведению дымовой трубы:
-
Дымовая труба должна быть установлена вертикально, без отклонений и сгибов. Вертикальность дымовой трубы обеспечивает свободный отток продуктов сгорания.
-
Высота дымовой трубы должна быть не менее 5 метров от поверхности кровли здания. Это требование связано с тем, что чем выше дымовая труба, тем меньше вероятность, что дым и газы будут попадать обратно внутрь здания.
-
Диаметр дымовой трубы должен соответствовать мощности котла, печи или камина. Неправильный диаметр дымовой трубы может привести к снижению тяги и, как следствие, к ухудшению топочных свойств и выделению большого количества вредных веществ.
-
Дымовая труба должна быть изготовлена из качественных и огнестойких материалов. Она должна выдерживать высокую температуру и не подвергаться коррозии. Обычно для изготовления дымовых труб используются нержавеющая сталь или кирпич.
-
Для уменьшения утечек тепла через стены дымовой трубы, наружную поверхность следует утеплить.
-
Дымовая труба должна быть оборудована ревизионными люками для осмотра и очистки. Ревизионные люки должны быть установлены на каждом уровне здания, где проходит дымовая труба.
-
Установка и подключение дымовой трубы должны быть произведены специалистами с соответствующей квалификацией. Неправильная установка может привести к пожару или другим опасным ситуациям.
В целом, правильное выведение дымовой трубы — это важный элемент безопасности при эксплуатации печей, каминов и котлов, работающих на твердом топливе. Поэтому важно соблю
Далее, нужно установить дымоход. Для этого необходимо выбрать место, где он будет проходить через крышу. Обычно для этого используют специальные противодымные мансардные окна или металлические противодымные шахты.
После выбора места, нужно просверлить отверстия в крыше под дымоход, затем установить его в отверстие и прокинуть его до места, где находится печь или котел. В процессе укладки трубы нужно следить за тем, чтобы ее укладывали с наклоном в сторону котла, чтобы сажа и другие отложения не задерживались в трубе и не вызывали задымление или пожар.
После установки дымохода нужно провести его через потолок и проложить до печи или котла. Затем установить отводы, дверцы, заслонки и другие необходимые элементы, чтобы обеспечить безопасную работу системы отопления.
Важно помнить, что установка дымохода является ответственным и сложным процессом, который лучше всего доверить профессионалам. Неправильно установленный дымоход может привести к пожару или отравлению газами, поэтому лучше не экономить на качестве установки и обратиться к опытным специалистам.
