Схемы подключения дневных люминесцентных ламп с использованием конденсатора, дросселя и ЭПРА, без применения стартера

• Устройство и особенности работы лампы
• Традиционная схема с электромагнитным балластом
• Электронная система включения
• Запуск лампочек без стартера
• Заключение

Несмотря на появление более современных светодиодных ламп, устройства для создания дневного света всё равно пользуются спросом из-за своей доступной стоимости. Однако есть одна проблема: их нельзя просто подключить к розетке и включить, если вы не добавите несколько дополнительных компонентов. Если говорить о «схеме лампы дневного света», то важно учесть, что для её функционирования требуется дополнительное оборудование.

Устройство и особенности работы лампы

Возникает вопрос, зачем для включения подобных лампочек нужно собирать какую-то схему. Чтобы на него ответить, стоит разобрать их принцип действия. Итак, люминесцентные (иначе – газоразрядные) лампы состоят из следующих элементов:

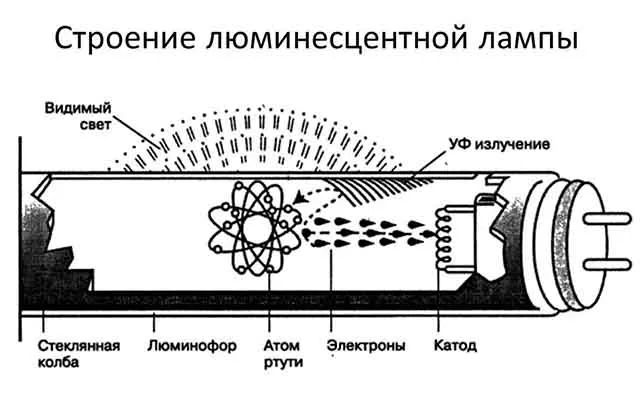

1. Стеклянная колба, чьи стенки покрыты изнутри веществом на основе фосфора. Этот слой выделяет равномерное белое свечение при попадании на него ультрафиолетового излучения и носит название люминофора.
2. По бокам колбы установлены герметичные торцевые цоколи с двумя электродами каждая. Внутри контакты соединены вольфрамовой нитью накала, покрытой специальной защитной пастой.
3. Источник дневного света наполнен инертным газом вперемешку с парами ртути.

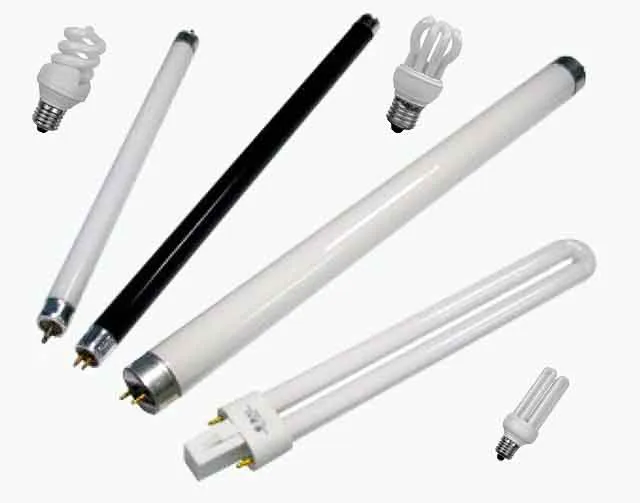

Справка. Стеклянные колбы бывают прямые и выгнутые в форме латинской «U». Изгиб делается для того, чтобы сгруппировать подключаемые контакты с одной стороны и таким образом добиться большей компактности (пример – широко применяющиеся лампочки – экономки).

Свечение люминофора вызывает поток электронов, проходящий сквозь пары ртути в среде аргона. Но вначале между двумя нитями накала должен возникнуть устойчивый тлеющий разряд. Для этого требуется кратковременный импульс высокого напряжения (до 600 В). Чтобы его создать при включении светильника, как раз и нужны вышеупомянутые детали, подключенные по определенной схеме. Техническое название устройства — балласт или пускорегулирующая аппаратура (ПРА).

В экономках ПРА уже встроена в цоколь

Традиционная схема с электромагнитным балластом

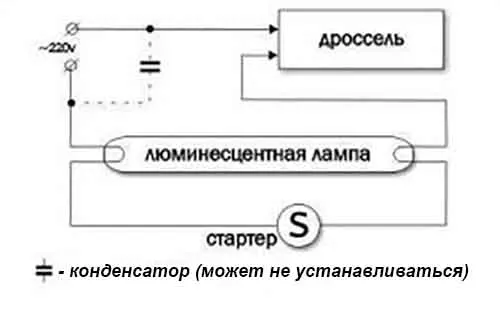

В данном случае ключевую роль играет катушка с сердечником – дроссель, который благодаря явлению самоиндукции способен обеспечить импульс требуемой величины для создания тлеющего разряда в люминесцентной лампе. Как ее подключить к питанию через дроссель, изображено на схеме:

Второй элемент ПРА – это стартер, представляющий собой цилиндрическую коробочку с конденсатором и маленькой неоновой лампочкой внутри. Последняя снабжена биметаллической пластиной и действует как прерыватель цепи. Подключение через электромагнитный балласт работает по такому алгоритму:

1. После замыкания контактов главного выключателя ток проходит дроссель, первую спираль накала лампы и стартер, а возвращается через вторую вольфрамовую нить.
2. Биметаллическая пластина в стартере разогревается и замыкает цепь напрямую. Возрастает ток, отчего начинают накаляться вольфрамовые нити.
3. После охлаждения пластина принимает первоначальную форму и снова размыкает контакты. В этот момент в дросселе и образуется импульс высокого напряжения, вызывающий разряд в лампе. Дальше для поддержания свечения хватает 220 В, поступающих из электросети.

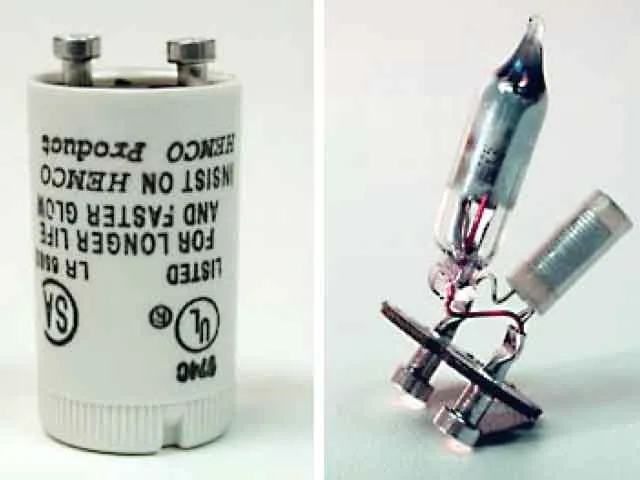

Так выглядит начинка стартера — всего 2 детали

Справка. Принцип подключения с дросселем и конденсатором похож на систему автомобильного зажигания, где мощная искра на свечах проскакивает в момент разрыва цепи высоковольтной катушки.

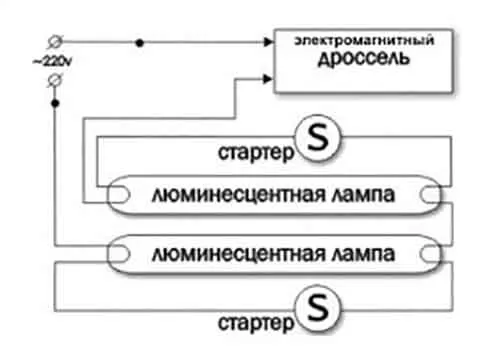

Конденсатор, установленный в стартере и присоединенный параллельно биметаллическому прерывателю, выполняет 2 функции: продлевает действие высоковольтного импульса и служит защитой от радиопомех. Если же необходимо подключить 2 люминесцентных лампы, то одной катушки будет достаточно, а вот стартеров потребуется два, как показано на схеме.

Подробнее о работе газоразрядных лампочек с ПРА рассказано в видеоролике:

Электронная система включения

Электромагнитный балласт постепенно вытесняется новой электронной системой ЭПРА, лишенной таких недостатков:

• длительный запуск лампы (до 3 секунд);
• треск или щелчки во время включения;
• нестабильная работа при температуре воздуха ниже +10 °С;
• мерцание низкой частоты, пагубно влияющее на зрение человека (так называемый эффект стробоскопа).

Справка. Установка источников дневного света запрещена на производственном оборудовании с вращающимися деталями именно из-за эффекта стробоскопа. При таком освещении происходит обман зрения: рабочему кажется, что шпиндель станка неподвижен, а на самом деле он крутится. Отсюда – несчастные случаи на производстве.

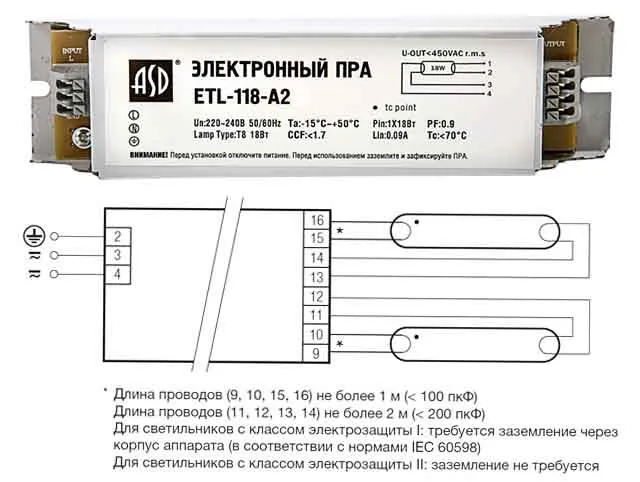

ЭПРА представляет собой единый блок с контактами для присоединения проводов. Внутри стоит электронная плата преобразователя частоты с трансформатором, заменяющая устаревшую ПРА электромагнитного типа. Схемы подключения люминесцентных ламп с электронным балластом обычно изображаются на корпусе блока. Здесь все просто: на клеммах стоят обозначения, куда подсоединить фазу, ноль и заземление, а также провода от светильника.

Запуск лампочек без стартера

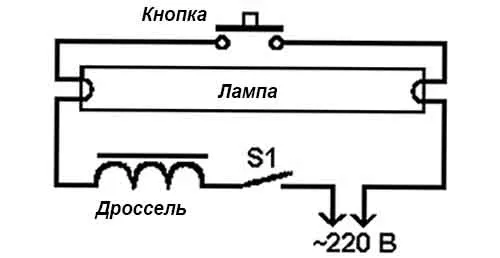

Эта деталь электромагнитного балласта выходит из строя довольно часто, а в запасе не всегда есть новая. Чтобы и дальше пользоваться источником дневного света, можно вместо стартера поставить ручной прерыватель – кнопку, как это продемонстрировано на схеме:

Суть в том, чтобы вручную имитировать работу биметаллической пластины: сначала замкнуть цепь, обождать 3 секунды, пока прогреются нити лампы, а потом разомкнуть. Здесь важно правильно подобрать кнопку под напряжение 220 В, чтобы вас не ударило током (подойдет от обычного дверного звонка).

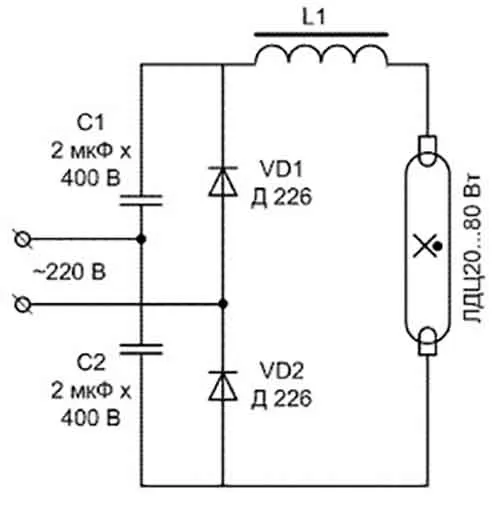

В процессе эксплуатации люминесцентной лампы покрытие вольфрамовых нитей постепенно осыпается, отчего они могут сгореть. Явление характеризуется почернением краевых зон около электродов и говорит о том, что светильник скоро выйдет из строя. Но даже с перегоревшими спиралями изделие остается работоспособным, только его надо подключить к электросети по такой схеме:

При желании газоразрядный источник света можно зажечь без дросселей и конденсаторов, используя готовую мини-плату от сгоревшей энергосберегающей лампочки, работающей по такому же принципу. Как это сделать, показано в следующем видео:

Заключение

Как нетрудно убедиться, для подключения люминесцентных ламп вовсе не обязательно разбираться в электротехнике, поскольку все схемы просты в исполнении. От вас требуется аккуратность при сборке и подсоединении проводов, а также соблюдение элементарных правил безопасности, дабы не получить удар током.
